Полосовой фильтр СВЧ пропускает рабочую полосу одной системы и подавляет всё вокруг неё: помехи соседних операторов, продукты интермодуляции, внеполосные излучения передатчика. В разделе 13 моделей КАДАММ (KADAMM): серийные фильтры сотовой связи на 700, 850, 900, 1800 и 2600 МГц, фильтр GSM-R для железной дороги, двухполосный фильтр 700 + 900 МГц и модули 5G 3300–3800 МГц под проект. Вносимые потери 0,4–1,5 дБ, подавление до 80–105 дБ, мощность до 200 Вт средней и 2000 Вт пиковой, интермодуляция до −160 дБн.
На одной опоре или в одном здании работают десятки передатчиков. Мощный сигнал соседнего оператора попадает в приёмник, забивает его и снижает чувствительность на десятки децибел, а продукты интермодуляции ложатся прямо в полосу приёма. Полосовой фильтр на входе тракта пропускает только свою полосу с потерями около 1 дБ и ослабляет чужие сигналы на 45–105 дБ.
Вторая задача — со стороны передачи: фильтр не выпускает внеполосные излучения в эфир и защищает соседей. Фильтры КАДАММ построены на объёмных резонаторах с крутыми скатами, поэтому подавление начинается уже в нескольких мегагерцах от края полосы, как у ФП-1800У: 45 дБ на 1790–1795 МГц при полосе до 1735 МГц.
Модели сгруппированы по диапазону. Серийные фильтры отгружаются со склада, модули 5G и четырёхтрактные исполнения изготавливаются под проект (OEM). Полосы пропускания и подавление — на карточке модели.
Поштучные исполнения. Кроме серийных карточек выше в разделе есть отдельные карточки на каждое исполнение — с точными цифрами своей модели и своим паспортом. Полосовые фильтры: ФП-800+900-4П
Все фильтры КАДАММ (KADAMM) раздела: волновое сопротивление 50 Ом, разъёмы 4.3-10, 7-16, SMA или SMP по модели, уличные исполнения IP65–IP67 с креплением на трубу или стену, модули для шкафа — IP40.
| Задача | Что брать | Модели |
|---|---|---|
| Защитить приёмник LTE 700 от соседних 800–960 МГц | Фильтр 703–803 МГц, подавление 80 дБ | ФП-700 |
| Пропустить 700 и 900 МГц одним фильтром | Двухполосный фильтр | ФП-700+900 |
| Фильтр GSM или LTE 900 на приём и передачу | Фильтр 890–915 и 935–960 МГц | ФП-900 |
| Железнодорожная связь GSM-R | Фильтр 895–905 и 940–950 МГц, 200 Вт | ФП-900Ж |
| Диапазон 850 МГц | Фильтр 814–879 МГц | ФП-850 |
| Узкая полоса 1800 МГц одного оператора | Узкополосный фильтр 1710–1735 и 1805–1830 МГц | ФП-1800У |
| Тракт 4T4R 1800 МГц | Четырёхтрактный фильтр, OEM | ФП-1800-4Т |
| LTE 2600 Band 7 | Фильтр 2500–2540 и 2620–2660 МГц, 150 Вт | ФП-2600 |

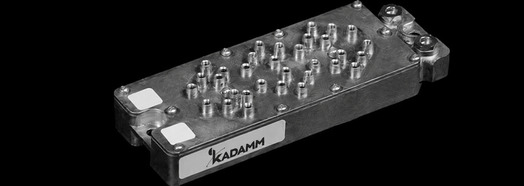

| 5G 3300–3800 МГц | Модули n78: узкий, широкий, восьмиканальный, под пайку | ФП-3500 · ФП-3500Ш · ФП-3500-8К · ФП-3600М |
Полоса фильтра должна покрывать рабочую полосу системы целиком, но не шире: чем уже полоса, тем ближе к её краю начинается подавление. Для одного оператора берите узкополосное исполнение вроде ФП-1800У, для всех операторов диапазона — полный фильтр 900 или 2600 МГц.
Определите мешающую систему и её отстройку. Подавление 45–50 дБ хватает для защиты от соседнего оператора, 80–105 дБ нужны, когда рядом собственный передатчик или тракт приёма 4T4R.
Фильтр в тракте передачи должен держать среднюю мощность передатчика с запасом: ФП-900Ж и ФП-1800У — 200 Вт, ФП-2600 — 150 Вт, ФП-700 — 100 Вт. Для приёмного тракта мощность не критична.
Семь серийных моделей 700–2600 МГц отгружаются со склада. Модули 5G n78 и четырёхтрактные фильтры делаются под задачу заказчика: пришлите полосу, подавление и тип разъёмов.
Полосовой фильтр не заменяет дуплексер. Если приём и передача идут одновременно в разных полосах через одну антенну, нужен дуплексный фильтр с развязкой 95–105 дБ между полосами.
Пришлите рабочую полосу, мешающую систему и мощность передатчика — подберём серийный фильтр или подготовим исполнение под проект с нужным подавлением и разъёмами.
