Что относится к пассивным компонентам
Пассивный компонент не требует питания и не добавляет мощности: он только распределяет, объединяет, ослабляет или поглощает то, что пришло. В распределённой антенной системе таких устройств семь классов, и у каждого своя работа. Спутать их легко, потому что внешне это похожие металлические коробки с разъёмами, а названия в прайсах гуляют: делитель называют сплиттером, ответвитель — таппером, комбайнер — сумматором.
Ниже разберём каждый класс: что делает, какие цифры важны и когда его ставят. Все параметры — из карточек линейки КАДАММ (KADAMM) на bbrc.ru.
Делители мощности: равное деление
Делитель (сплиттер) распределяет сигнал одного входа поровну между двумя, тремя или четырьмя выходами. Плата за деление фиксированная и вытекает из физики: два плеча — 3 дБ, три — 4,8 дБ, четыре — 6 дБ. Сверх этого добавляются собственные потери устройства, доли децибела.
Модели КАДАММ построены по схеме Уилкинсона: между выходами стоит развязывающий элемент, поэтому отражение от одной антенны не проходит в соседнюю ветвь. Полосы серий — от 340–2700 до 550–6000 МГц, интермодуляция не хуже −160 дБн, средняя мощность до 500 Вт, корпус IP65 в габарите 25 × 25 мм. Внутри серии выбирают число выходов и разъём: N, 4.3-10 или 7-16.
Когда ставить делитель: когда антенны расположены симметрично и должны получить одинаковый уровень — зал, этаж с равными зонами, две ветви от узла.
Направленные ответвители и тапперы: неравный отбор
Ответвитель отбирает из магистрали заданную долю мощности, а остальное пропускает дальше. Доля задаётся номиналом связи: 5, 6, 7, 10, 15, 20, 30 или 40 дБ. Серия НО КАДАММ выпускается на полосы от 340–2700 до 617–5925 МГц, потери в магистрали от 2,4 дБ при связи 5 дБ до 0,3 дБ при связи 30–40 дБ. Серия ДН описывает то же самое коэффициентом деления: от 2:1 до 1000:1.
Второе полезное свойство — направленность 18–55 дБ: ответвлённый порт видит волну, идущую от источника, и почти не видит отражённую. Поэтому те же изделия служат контрольными точками для измерений без разрыва тракта. Отдельно стоит равноплечий КАДАММ НО-3-698/3800: он делит пополам, но, в отличие от делителя, сохраняет развязку между плечами.
Когда что применять, подробно разобрано в статье «Таппер или делитель».

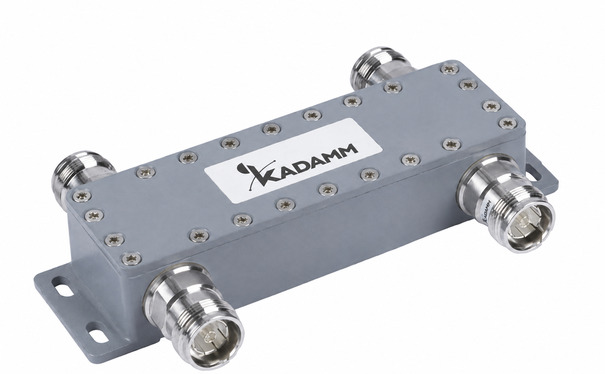

Гибридные мосты: сложить передатчики одной полосы
Фильтром нельзя разделить два сигнала на одной частоте, поэтому двух операторов диапазона 1800 МГц складывают гибридным мостом. Мост 2×2 отдаёт каждому выходу половину мощности каждого входа (3 дБ), 3×3 — треть (4,8 дБ), 4×4 — четверть (6 дБ). Главный параметр — развязка входов: у моделей КАДАММ 20–26 дБ, именно она защищает передатчики друг от друга.
Полосы серии — от 340–2700 до 550–6000 МГц, есть исполнения 350–500 МГц для TETRA и LTE-450. Свободный выход моста обязательно закрывают нагрузкой: в него уходит половина суммарной мощности.
Нагрузки и аттенюаторы: поглотить и ослабить
Согласованная нагрузка 50 Ом поглощает всё, что до неё дошло, и ничего не отражает. Её ставят на каждый незанятый порт делителя, моста, ответвителя или POI и используют как эквивалент антенны при настройке передатчика. Ряд мощностей 2–200 Вт, полосы DC–4000 и DC–6000 МГц, возвратные потери 17–21 дБ по полосе и мощности; серии НСП дополнительно нормированы по интермодуляции на уровне −160 дБн.
Аттенюатор решает обратную задачу: пропустить сигнал дальше, но ослабить на 3–40 дБ. Так выравнивают уровни операторов перед объединением, защищают вход анализатора, снижают донорный сигнал репитера. Мощность у серий 2–200 Вт: аттенюатор рассеивает почти всё, что получил, поэтому его выбирают по входной мощности, а не по выходной.
| Задача | Что ставить | Ключевой параметр | Модели |
|---|---|---|---|
| Разделить поровну | Делитель мощности | Число выходов | КАДАММ ДМ-698/4000, КАДАММ ДМ-340/2700К |
| Отобрать часть в ветвь | Направленный ответвитель | Номинал связи 5–40 дБ | КАДАММ НО-698/3800, КАДАММ ДН-698/2700 |
| Сложить одну полосу | Гибридный мост | Развязка входов | КАДАММ ГМ-2х2-694/2700, КАДАММ ГМ-4х4-698/4000 |
| Сложить разные диапазоны | Частотный комбайнер | Потери и развязка портов | КАДАММ КМ-2-02, КАДАММ КМ-4-01 |
| Пропустить свою полосу | Полосовой фильтр | Подавление соседних | КАДАММ ФП-900, КАДАММ ФП-1800У |
| Разделить приём и передачу | Дуплексный фильтр | Развязка RX/TX | КАДАММ ДУ-1800, КАДАММ ДУ-900-2Т |
| Закрыть свободный порт | Согласованная нагрузка | Мощность и PIM | КАДАММ НСП-4000, КАДАММ НС-6000 |
| Понизить уровень | Аттенюатор | Номинал и мощность | КАДАММ АТП-698/4200, КАДАММ АТ-4000 |
| Ввести питание в фидер | Инжектор питания | Ток и полоса | КАДАММ ИП-43-2700, КАДАММ ИП-716-3800 |
Частотные устройства: комбайнеры, фильтры, POI
Комбайнеры
Частотный комбайнер объединяет разные диапазоны в один фидер через набор фильтров. В отличие от гибридного моста он почти не теряет: потери моделей КАДАММ 0,2–0,5 дБ против 3 дБ у моста. Развязка между портами 45–95 дБ, число объединяемых диапазонов от двух до шести, проход постоянного тока и команд AISG задаётся схемой исполнения.
Полосовые и дуплексные фильтры
Полосовой фильтр пропускает рабочую полосу и подавляет соседние каналы на 27–105 дБ; ставится на входе приёмного тракта на совмещённой площадке. Дуплексный фильтр — это два полосовых с общим антенным портом: он разводит приём и передачу одного диапазона с развязкой 85–105 дБ, чтобы приёмник и передатчик работали через одну антенну.
POI
Когда операторов много, отдельные мосты и комбайнеры превращаются в шкаф с непредсказуемой интермодуляцией. Вместо этого ставят точку объединения интерфейсов на 12–32 входа с мониторными портами и развязкой между операторами до 110 дБ.
Три параметра, которые смотрят у любого пассивного узла
- Полоса. Она должна перекрывать все системы объекта с запасом на 5G: 698–2700 МГц закрывает сегодняшние сети, 3300–4000 МГц — завтрашние.
- Мощность. Считают среднюю мощность, которая реально приходит на узел, и берут запас не меньше 30 %.
- Интермодуляция. Там, где несущих больше одной, нужен уровень −150 дБн и ниже; почему это критично, объясняет статья про PIM.
- И ещё согласование. КСВН и возвратные потери показывают, сколько мощности возвращается обратно; как их читать — в статье о характеристиках ВЧ-компонента.
Как это складывается в типовой ветви
Посмотрим на один этаж бизнес-центра: два оператора в диапазонах 900 и 1800 МГц, шесть антенн, из них четыре в открытой зоне и две в коридоре. Пассивная часть собирается так.
- Узел объединения. Два оператора в одной полосе складываются гибридным мостом КАДАММ ГМ-2х2-694/2700: на выходе половина мощности каждого, свободный выход закрыт нагрузкой КАДАММ НСП-4000.
- Диапазоны одного оператора. Если у оператора работают 900 и 1800 МГц, их сводит комбайнер КАДАММ КМ-2-02 с потерями 0,25 дБ вместо второго кабеля.
- Магистраль. От узла идёт фидер до этажного шкафа; на 1800 МГц толстый кабель отнимает около 5 дБ на 100 метров.
- Открытая зона. Четыре антенны получают равные доли через делитель КАДАММ ДМ-698/4000 на четыре выхода: минус 6 дБ на каждое плечо.
- Коридор. Две антенны подключаются цепочкой ответвителей КАДАММ НО-698/4000: первой отводят 10 дБ, вторая забирает остаток.
Сложим потери до дальней антенны в открытой зоне: 3 дБ на мосте, 0,25 дБ на комбайнере, 5 дБ на кабеле, 6 дБ на делителе, 0,4 дБ на разъёмах — итого около 14,7 дБ. Если источник отдаёт 33 дБм, до антенны доходит примерно 18 дБм, и с усилением потолочной антенны 4,5 дБи это нормальный уровень для офисной зоны. Такой расчёт делают для каждой ветви до монтажа, а не после.
Главное правило проверки: сумма потерь на самой длинной ветви не должна съедать запас над порогом чувствительности. Если съедает — ветвь делят на две магистрали или переносят узел ближе к дальним антеннам.
Представители каждого класса
Полная карта линейки по разделам — в обзоре; типовые просчёты при подборе собраны в статье об ошибках для indoor-покрытия.
