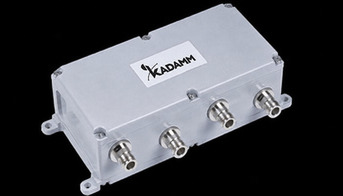

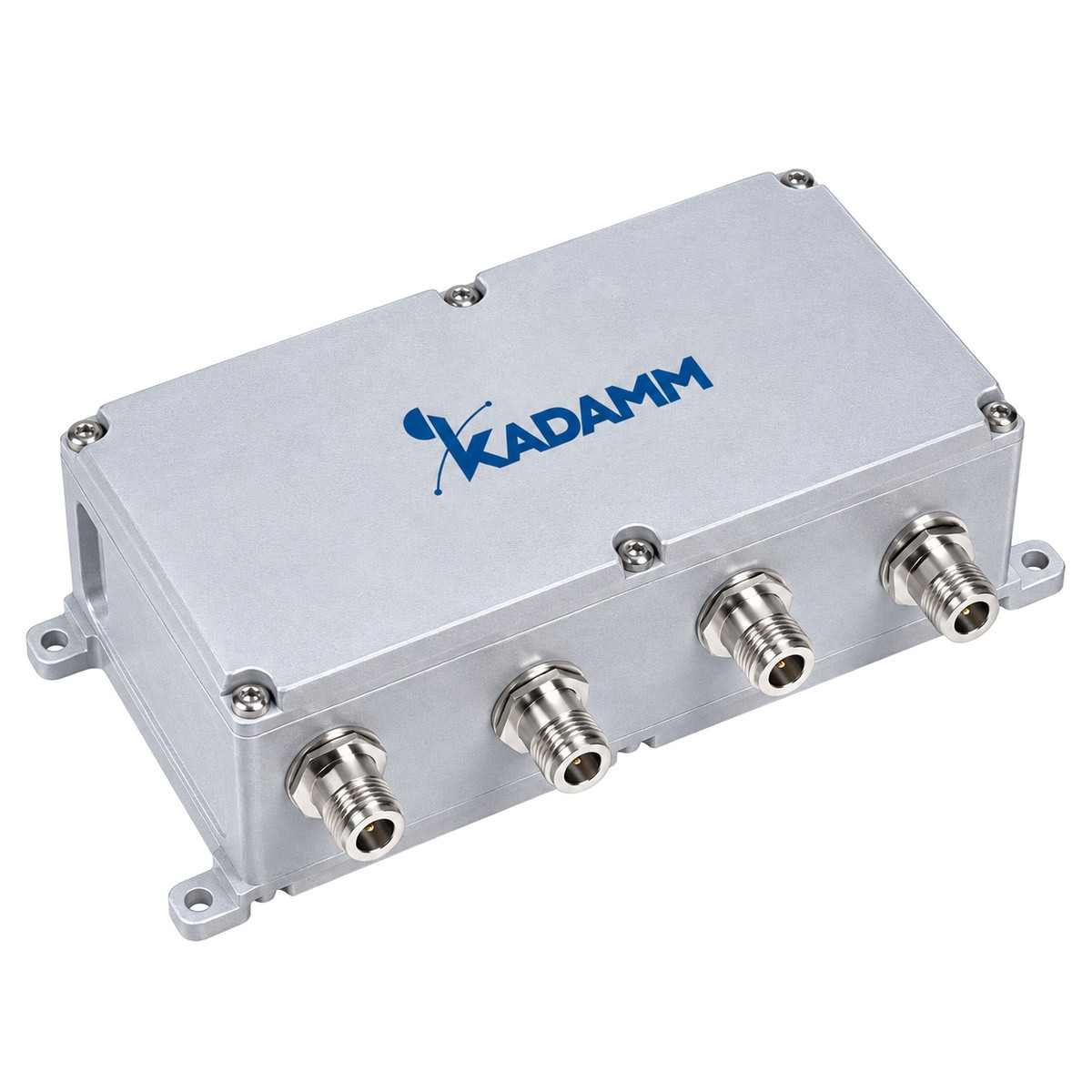

Гибридный комбайнер (мост 6 дБ) КАДАММ ГМ-4х4-698/2700 складывает 4 передатчика одной полосы 698–2700 МГц на 4 общих выхода и делит мощность между антеннами: конфигурация 4×4, развязка входов более 25 дБ, КСВН ≤1,25, корпус IP65 с настенным кронштейном. Сумматор мощности для операторов одного диапазона в DAS, где частотный комбайнер не применим.
КАДАММ ГМ-4х4-698/2700 — гибридный мост для систем внутреннего покрытия (DAS), рабочие частоты 698–2700 МГц.
В DAS гибридный мост решает две задачи: объединяет сигналы двух операторов одного диапазона и делит общий сигнал на две ветви сети поровну. Частотной избирательности у моста нет, поэтому он работает во всей своей полосе с любыми сочетаниями несущих.
Когда оба выхода моста используются — например, на два крыла здания, — мощность каждого входа делится между ними без потерь на нагрузке. Если выход один, второй закрывают согласованной нагрузкой, и на ней рассеивается половина мощности каждого входа — 3 дБ.
Измеренные параметры модели: вносимое ослабление 6±0,8 дБ — его вычитают из уровня сигнала на каждом проходе через изделие; развязка более 25 дБ — насколько сигнал одного порта ослаблен на соседнем; КСВН не более 1,25 (отражается до 1 % мощности).
На объекте: габариты 229,8×97,8×66 мм; монтаж: настенный, кронштейн; исполнение ip65 по гост 14254-2015 (iec 60529); температура −40…+65 °C. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2700 МГц |
| Конфигурация | 4 входа / 4 выхода |
| Деление мощности | 6 дБ |
| Вносимые потери | 6±0,8 дБ |
| Развязка входов | >25 дБ |
| КСВН | ≤1,25 |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 229,8×97,8×66 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP65 |
| Артикул | Соединители | Мощность ср. | Мощность пик | PIM3 | Вес |
|---|---|---|---|---|---|
| КАДАММ ГМ-4х4-698/2700-N | розетка N | 300 | 800 Вт | −160 дБн | 2,1 кг |
| КАДАММ ГМ-4х4-698/2700-43 | розетка 4.3-10 | 300 | 1500 Вт | −160 дБн | 2,2 кг |
| КАДАММ ГМ-4х4-698/2700-716 | розетка 7-16 | 500 | 2000 Вт | −160 дБн | 2,3 кг |
Исполнения по соединителям (N / 4.3-10 / 7-16) различаются допустимой мощностью и весом — см. карточку модели на сайте. Параметры зависят от партии; актуальные значения уточняйте у менеджера.
Подключение второго оператора того же диапазона к существующей системе, разделение сигнала на две равные ветви магистрали, входные узлы многооператорских систем вместе с комбайнерами в составе POI.
Мосты 3×3 и 4×4 строят на тех же принципах и применяют, когда операторов и ветвей больше двух.
Конфигурация. Число входов и выходов — по операторам и ветвям сети.
Свободный выход. Закрыть согласованной нагрузкой того же класса PIM.
Комплект КАДАММ ГМ-4х4-698/2700: гибридный мост в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Мост — когда объединяют сигналы одной полосы или делят сигнал на равные ветви: он не различает частоты. Комбайнер — когда объединяют разные диапазоны: он разводит их фильтрами почти без потерь, но полосы его портов фиксированы. Ошибка выбора видна сразу: мост теряет 3 дБ там, где комбайнер не потерял бы почти ничего.
На входе крупных систем ставят оба: мосты сводят операторов внутри диапазона, комбайнер — диапазоны между собой. Схему входного узла подберём по перечню операторов и диапазонов объекта. Перечень операторов и диапазонов определяет и число портов входного узла.
Закрыть согласованной нагрузкой, рассчитанной на половину суммарной мощности входов: именно столько уйдёт в неё, если используется один выход. Нагрузку берут с низкой интермодуляцией, иначе она станет источником помех для всех операторов. Нагрузку ставят сразу при монтаже, не оставляя выход открытым даже на время.
Открытый выход отражает мощность обратно, нарушает развязку между входами и деление мощности. Если позже понадобится вторая ветвь сети, нагрузку снимают и подключают к выходу ветвь. Нагрузку подбирают с соединителем того же типа, что и выход моста, и того же класса по интермодуляции.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
После установки измеряют КСВН с каждого входа и уровни на выходах, сравнивая их с расчётом системы. Если в системе работают несколько операторов, линию дополнительно проверяют анализатором PIM — это выявляет плохо затянутые и загрязнённые соединения.
Результаты фиксируют в исполнительной документации вместе с моментами затяжки соединителей. При последующем обслуживании измерения повторяют и сравнивают с исходными: рост КСВН или PIM указывает на место, которое нужно проверить в первую очередь, прежде чем искать неисправность в активном оборудовании.
Гарантия на КАДАММ ГМ-4х4-698/2700 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Мосты гибридные коаксиальные серии КАДАММ ГМ-4х4-698/2700 — 4 входа / 4 выхода, 698–2700 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
