Покрытие сотовой связи в бизнес-центре, торговом центре и паркинге

Стекло с напылением отнимает 25–30 дБ, монолит — по 15–20 дБ на этаж, подземный паркинг отрезан полностью. При этом в одном здании соседствуют атриум, кабинеты, коридоры, лифты и проезды, и каждая зона требует своего решения. Разбираем зонирование объекта, типы антенн по зонам, схемы деления и то, что стоит заложить в проект заранее.

КАДАММ АВП-215Антенна потолочная серии КАДАММ АВП-215 — 698–960 / 1690&#

КАДАММ АВП-280Антенна потолочная ультратонкая серии КАДАММ АВП-280 — 698–

КАДАММ АПН-9Антенна панельная направленная серии КАДАММ АПН-9 — 698–96

Если коротко

Зона — это то, что видно от антенны: 300–400 м² открытого зала или 150–200 м² офиса с перегородками.

Коридоры и паркинг — магистраль с ответвителями, открытые зоны — деление поровну.

Лифты и ярусы паркинга — отдельные ветви: экранированные объёмы уровнем с этажа не закрываются.

Систему строят сразу на всех операторов и с запасом по полосе до 4000 МГц.

Чем эти объекты сложны

Все цифры и модели ниже — по линейке КАДАММ (KADAMM). Бизнес-центр, торговый центр и подземный паркинг стоят рядом в одном списке не случайно: у них общая проблема — сигнал снаружи внутрь не проходит. Энергосберегающее остекление с металлизированным напылением отнимает 25–30 дБ, монолитные перекрытия — по 15–20 дБ на этаж, подземные уровни отрезаны полностью. При этом плотность людей высокая, и каждый из них ждёт, что телефон работает везде, включая лифт и парковку.

Вторая особенность — неоднородность. В одном здании есть открытый атриум высотой в шесть этажей, офисные этажи с перегородками, длинные коридоры, лифтовые шахты, техподполье и паркинг. Одним типом антенн и одной схемой деления это не закрывается: каждая зона требует своего решения.

Типичный разрез объекта: у каждой зоны своя схема и свой тип антенн.

Зонирование: с чего начинается проект

Работа начинается не с выбора оборудования, а с деления объекта на зоны. Зона — это область, которую закрывает одна антенна: пространство в пределах прямой видимости без капитальных преград. Практические ориентиры для расчёта:

Зона	Площадь на одну антенну	Тип антенны	Схема подключения
Открытый торговый зал, атриум	300–400 м²	Потолочная круговая	Делитель на 2–4 выхода
Офисный этаж с перегородками	150–200 м²	Потолочная круговая	Делитель, при вытянутой планировке магистраль
Коридор	40–60 м длины	Панельная направленная	Магистраль с ответвителями
Подземный паркинг	60–80 м проезда	Панельная направленная	Магистраль вдоль проезда
Лифтовая шахта	по шахте отдельно	Панель в шахте или излучающий кабель	Своя ветвь от этажного узла
Техподполье, склад	по планировке	Потолочная или панельная	Отдельная ветвь

Ошибка, которая тянется потом через весь проект, — считать по площади без учёта стен. Двести квадратных метров открытого пространства и двести метров кабинетов за капитальными перегородками требуют разного числа антенн: во втором случае за каждой стеной уровень падает на 10–20 дБ.

Атриум и торговый зал

Открытые объёмы — самые простые. Потолочные антенны с круговой диаграммой ставятся в подвесной потолок с шагом, который определяется высотой: чем выше потолок, тем шире зона под антенной, но тем меньше уровень на полу. В атриуме высотой в несколько этажей часть антенн выносят на балконы и галереи, чтобы закрыть их отдельно от партера.

Модели для этих зон — двухпортовые КАДАММ АВП-215 и КАДАММ АВП-280: диапазоны 698–4000 МГц, усиление 3–6 дБи, круговая диаграмма и MIMO 2×2. Плоская АВП-280 высотой 19 мм удобна там, где запотолочное пространство минимально.

Офисы, коридоры и лифты

Офисный этаж — это смесь: открытая рабочая зона, кабинеты, переговорные, коридор. Обычная схема — этажный узел, от него магистраль по коридору с ответвителями и отводы делителями в открытые зоны. Кабинеты за капитальными стенами получают свои антенны.

В коридоре работает магистраль, в открытой зоне — деление поровну. На одном этаже часто применяют обе схемы сразу.

Лифты требуют отдельной ветви: шахта экранирована, и уровень с этажа туда не попадает. Ставят либо панель в верхней части шахты, направленную вниз, либо излучающий кабель по всей высоте. Кабина при этом остаётся металлической коробкой, поэтому запас уровня в шахте закладывают больше обычного.

Подземный паркинг

Паркинг — отдельная система в системе. Уровни разделены перекрытиями, планировка вытянутая, а бетон и машины дают дополнительное затухание. Работает магистраль вдоль каждого проезда с панельными антеннами через 60–80 метров и своей ветвью на каждый ярус.

Панели, а не купола. Потолочная антенна в паркинге светит в перекрытие и в машины; панель вдоль проезда работает эффективнее.
Герметизация стыков. В паркинге конденсат неизбежен, а влага в разъёме — главный источник интермодуляции.
Механическая защита. Трассы и антенны ставят вне зоны движения техники или закрывают кожухами.
Отдельная ветвь на ярус. Перекрытие между уровнями отнимает столько же, сколько два этажа офисов.

Несколько операторов и арендаторы

Одна система строится на всех операторов сразу: тянуть по зданию три независимых тракта дороже и сложнее в согласовании. Операторов одной полосы складывает гибридный мост, разные диапазоны одного оператора — частотный комбайнер, а на крупном объекте всё сходится в POI на 12–32 входа с развязкой между операторами до 110 дБ.

Отдельный вопрос — арендаторы с собственными системами: радиосвязь охраны, технологические сети, оборудование магазинов. Их полосы учитывают заранее, иначе через год окажется, что тракт на 698–2700 МГц не пропускает УКВ-диапазон службы эксплуатации. Для таких объектов берут компоненты от 340 МГц.

Проектируйте на всех сразу. Добавить оператора в готовую систему просто, если в узле оставлен резервный вход и полоса компонентов это позволяет. Иначе понадобится менять узел объединения целиком.

Что заложить при проектировании

Что закладывать	Зачем	Практика
Полосу до 4000 МГц	5G на 3,5 ГГц	Компоненты серий 698–4000 и 617–4200 МГц
Резервные входы узла	Новый оператор без переделки	Закрыты нагрузками, готовы к подключению
Контрольные точки	Измерения без разрыва тракта	Ответвители со связью 30–40 дБ
Место в лотках	Вторая магистраль	Запас 30–40 % по сечению лотка
Отдельные ветви	Паркинг, лифты, техзоны	Своя ветвь от этажного или общего узла
Low-PIM на общих участках	Несколько операторов в одном тракте	−150 дБн и ниже

Пример: как считают этаж

Офисный этаж 1200 м²: открытая рабочая зона на 400 м², шесть кабинетов за капитальными стенами, коридор 70 метров, лифтовый холл. Источник на каждую зону приходит с уровнем 27 дБм в полосе 1800 МГц; кабель 1/2″ теряет на этой частоте около 0,1 дБ на метр.

Зона этажа	Что ставят	Потери до антенны	Уровень на антенне
Открытая рабочая зона, 400 м²	Делитель на 2, две потолочные антенны	3,3 дБ и 15 м кабеля	около 22 дБм
Коридор 70 м	Магистраль, две панели через ответвители 10 и 7 дБ	первая панель: связь 10 дБ и 10 м кабеля; вторая: 0,5 дБ на первом ответвителе, 35 м магистрали, связь 7 дБ и 5 м кабеля	около 16 дБм на обеих
Кабинеты за капитальной стеной	Отвод в начале коридорной магистрали	ответвитель 10 дБ и 10 м кабеля	около 16 дБм
Лифтовый холл	Потолочная антенна от этажного узла	делитель на 4 (6 дБ) и 20 м кабеля	около 19 дБм

Итог: пять антенн на этаж, из них две панельные в коридоре и три потолочные. Ответвитель 7 дБ во втором месте линии компенсирует потери магистрали, и обе коридорные панели получают одинаковый уровень. Разброс по этажу — 16–22 дБм: больше всего получает открытая зона, где две антенны закрывают 400 м². Если бы всё разводили звездой из одного узла, дальний кабинет получил бы на 8–10 дБ меньше.

Оборудование для объекта

КАДАММ АВП-215

Потолочная антенна купольная

698–960 / 1690–2700 / 3300–4000 МГц, 3,5–5,0 дБи, два порта, круговая диаграмма.

Открыть карточку

КАДАММ АВП-280

Потолочная антенна плоская

Высота корпуса 19 мм для тесного запотолочного пространства, четыре полосы, MIMO 2×2.

Открыть карточку

КАДАММ АПН-9

Панельная антенна направленная

Коридоры и проезды паркинга: 8,0–9,5 дБи, сектор 95–59°, уличное исполнение.

Открыть карточку

КАДАММ ДМ-698/4000

Делитель мощности

Деление на открытые зоны: 2, 3 или 4 выхода, 698–4000 МГц, Low-PIM.

Открыть карточку

КАДАММ НО-698/4000

Направленный ответвитель

Магистраль по коридору и паркингу: связь 5–40 дБ, ровный уровень по всей длине.

Открыть карточку

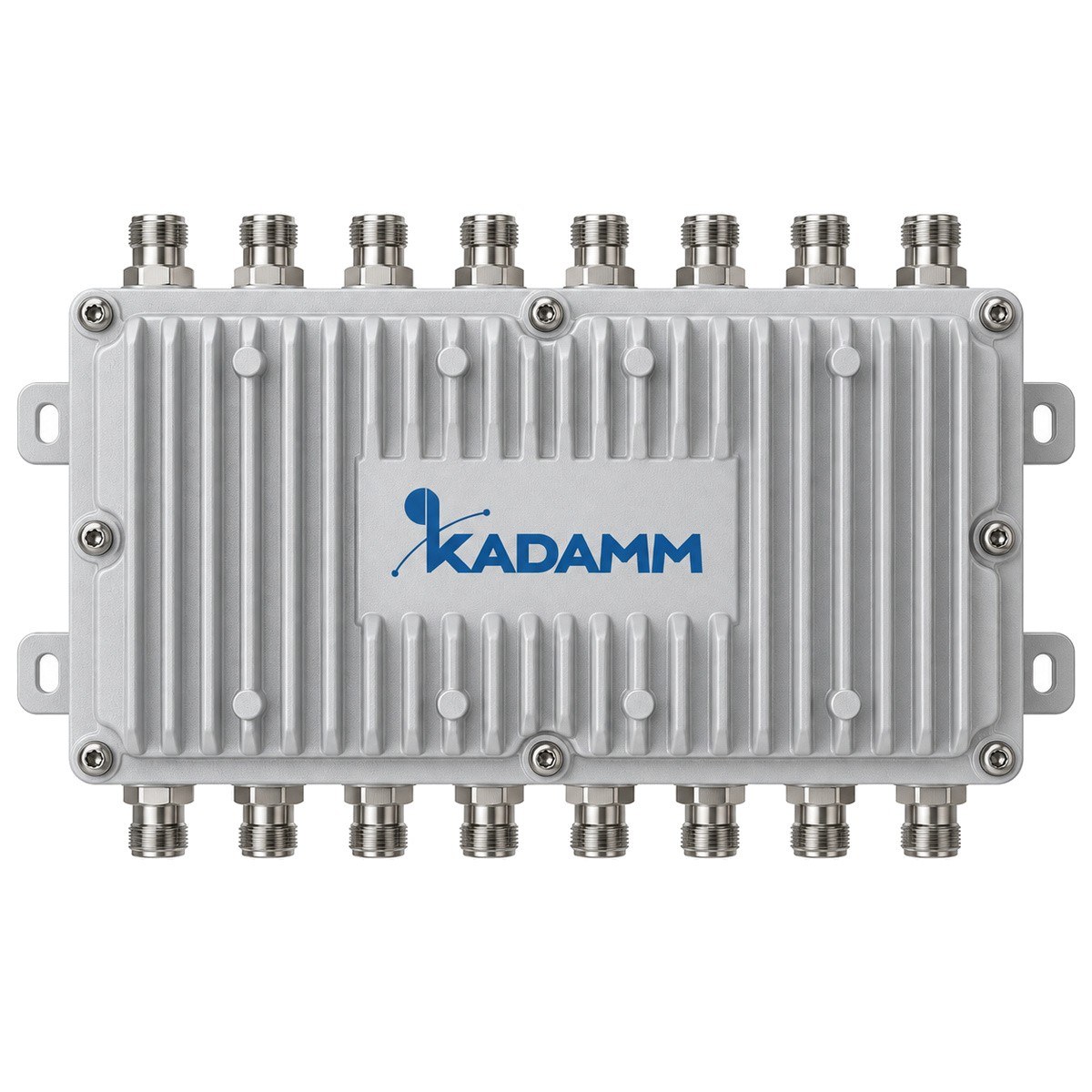

КАДАММ ПОИ-16/4

POI на 16 входов

Многооператорный узел: четыре выхода с мониторами, развязка между диапазонами от 80 дБ.

Открыть карточку

Как система устроена целиком, разобрано в статье о DAS и IBS, а типовые просчёты при подборе пассивной части — в статье об ошибках indoor-покрытия.

Частые вопросы

Считают по зонам, а не по площади: одна антенна на область в пределах прямой видимости. Для офисного этажа с перегородками это одна антенна на 150–200 м², для открытого зала — на 300–400 м², плюс отдельные антенны за капитальными стенами.

Магистралью вдоль проездов с панельными антеннами через 60–80 метров и отдельной ветвью на каждый ярус. Потолочные купола там работают хуже: они светят в перекрытие и в кузова машин.

Нужна отдельная ветвь. Шахта экранирована, уровень с этажа в неё не проходит. Ставят панель в верхней части шахты или излучающий кабель по всей высоте.

Да, ради этого её и строят. Операторов одной полосы складывает гибридный мост, разные диапазоны — комбайнер, а на крупных объектах ставят POI на 12–32 входа.

Учесть её полосу заранее. Если в здании работает УКВ-связь службы эксплуатации или охраны, берут компоненты от 340 МГц, чтобы не строить второй тракт.

Чем раньше, тем дешевле: трассы, ниши и закладные проще предусмотреть на стадии отделки. В готовом здании работа идёт с доступом к потолкам и в ночные смены.
