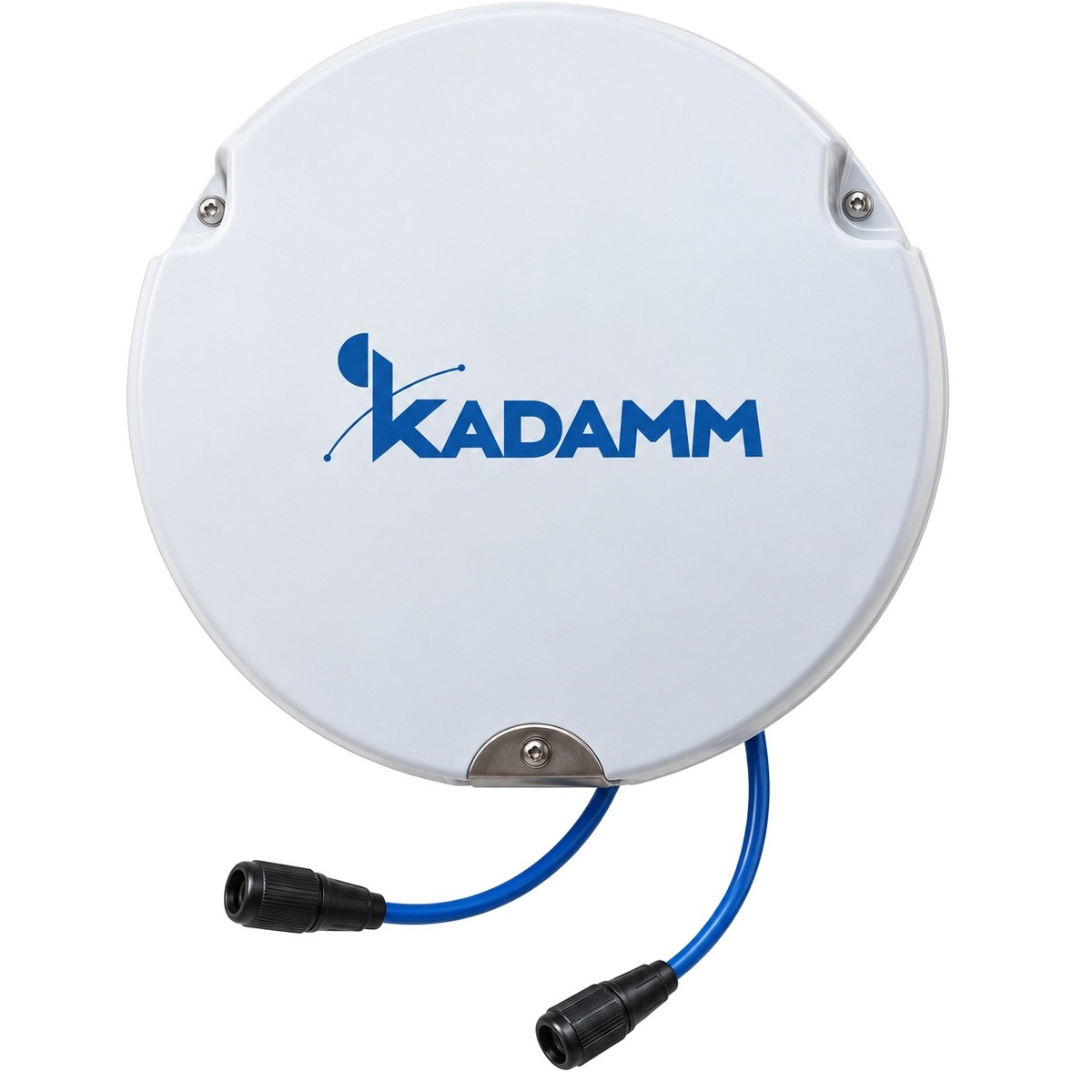

Антенна потолочная серии КАДАММ АВП-215 — 698–960 / 1690–2700 / 3300–4000 МГц
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Антенна потолочная для систем DAS: диапазоны 698–960 / 1690–2700 / 3300–4000 МГц, усиление 3,5 / 4,5 / 5,0 dBi. Купольная двухпортовая антенна для MIMO 2×2. Корпус ABS с УФ-защитой, DC Ground.
О серии
Серия АВП-215: потолочная антенна, диапазоны 698–960 / 1690–2700 / 3300–4000 МГц, усиление 3,5 / 4,5 / 5,0 dBi, поляризация: линейная H/V, 2 порта (MIMO), изоляция ≥19 дБ. Диаграмма: 360° (круговая в горизонте). КСВН ≤1,8, мощность до 50 Вт, волновое сопротивление 50 Ом. Габариты Ø215×47 мм, вес 0,45 кг, монтаж: потолочный. DC Ground, ABS с УФ-защитой, −40…+65 °C.
Технические характеристики
| Электрические параметры | |
|---|---|
| Диапазоны | 698–960 / 1690–2700 / 3300–4000 МГц |
| Усиление | 3,5 / 4,5 / 5,0 dBi |
| Поляризация / порты | линейная H/V, 2 порта (MIMO), изоляция ≥19 дБ |
| Диаграмма (гор./верт.) | 360° (круговая в горизонте) |
| КСВН | ≤1,8 |
| PIM3 | не нормируется |
| Мощность | ≤50 Вт |
| Волновое сопротивление | 50 Ом |
| Механика и условия эксплуатации | |
|---|---|
| Габариты | Ø215×47 мм |
| Вес | 0,45 кг |
| Монтаж | потолочный |
| Материал | ABS (УФ), рефлектор алюминий/PCB |
| Грозозащита | DC Ground |
| Температура | −40…+65 °C |
| Применение | Indoor |
Варианты и артикулы серии АВП-215
| Артикул | Соединители |
|---|---|
| КАДАММ АВП-215-N | 2 x розетка N (N female) |
| КАДАММ АВП-215-43 | 2 x 4.3-10 female |
В серии 2 артикулов. При заказе указывайте полный артикул из таблицы — он однозначно определяет исполнение. Все варианты — складская программа или короткий срок поставки; цены по запросу: sales@bbrc.ru, 8 (800) 505-92-60.
Другие антенны КАДАММ: КАДАММ АВП-280, КАДАММ АПН-9, КАДАММ АПН-11, КАДАММ АПМ-2.
Нормативная база и классификация
| Соответствие нормативной базе | |
|---|---|
| Наименование по номенклатуре РФ | Антенна внутренняя (пассивное антенное устройство) |
| Присоединительные размеры соединителей | тип N — тип III по ГОСТ РВ 51914-2002, ГОСТ 13317-89 (МЭК 169-16 / IEC 61169-16); 4.3-10 — IEC 61169-54 |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Изделие является пассивным элементом антенно-фидерного тракта, средством измерений не является и обязательной поверке не подлежит. Наименование и классификация приведены по ГОСТ 15094-69; электрические параметры указаны в терминах отечественной нормативной документации (КСВН, волновое сопротивление, вносимое ослабление) с дублированием международных обозначений.
Частые вопросы
Читайте также
Гарантии и сервис
Гарантия
12 месяцев
Гарантия КАДАММ на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
15+ лет
Пассивная конструкция без элементов, подверженных старению.
Техподдержка
Русскоязычная служба
Поможем рассчитать бюджет линии и подобрать состав СРК.
Наличие
Склад в Москве
Ходовые позиции серии антенн поддерживаются на складе.
Купить антенну серии КАДАММ АВП-215
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка · 8 (800) 505-92-60
Промышленное оборудование Антенна потолочная серии КАДАММ АВП-215 — 698–960 / 1690–2700 / 3300–4000 МГц от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
