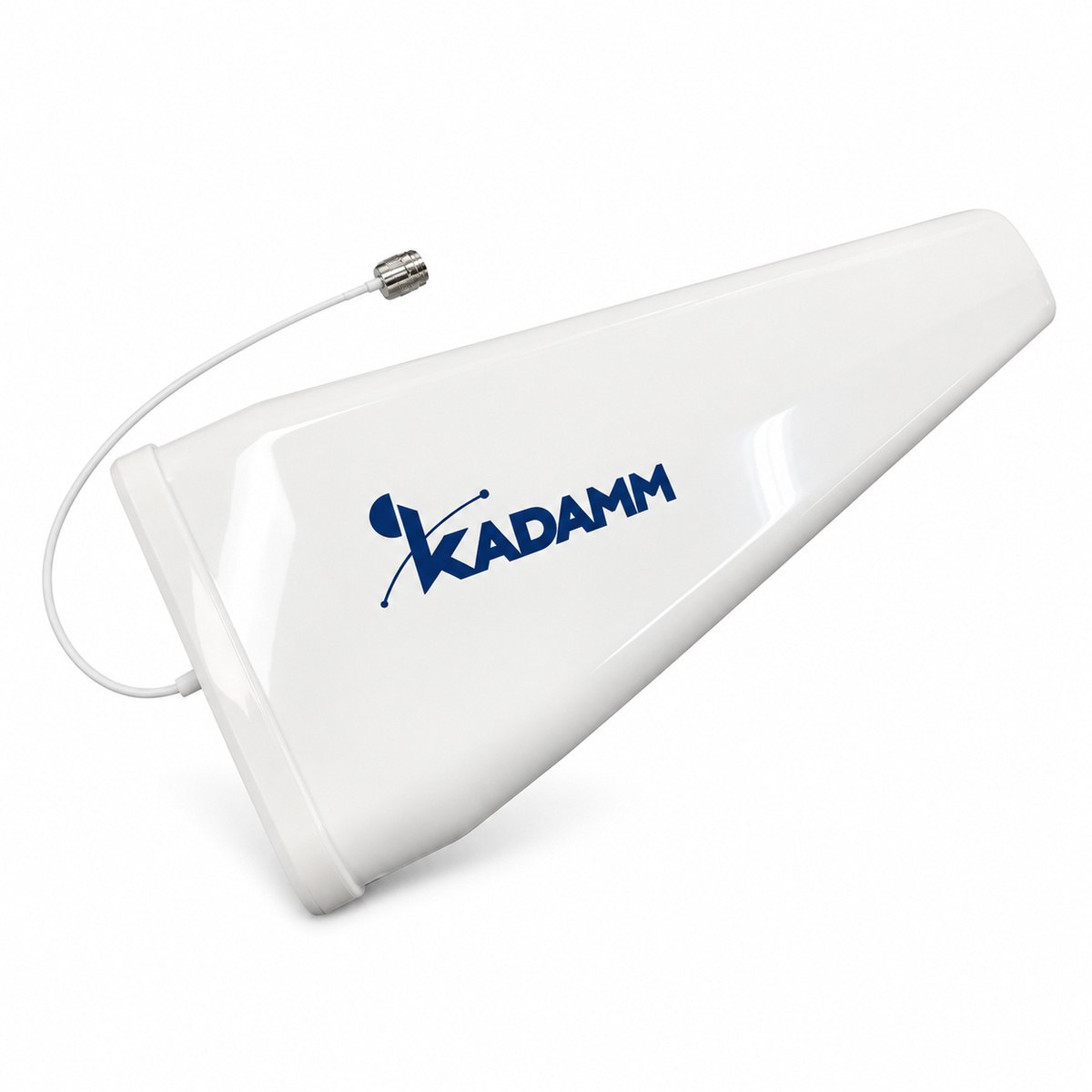

KADAMM ALP-600/6000 — логопериодические антенны 600–6000 МГц: 10,5–12 дБи, 5 моделей

Потому что на каждой частоте работает только часть вибраторов — те, чья длина близка к половине длины волны. Остальные элементы на этой частоте почти не участвуют в формировании луча, и эффективная длина антенны меньше физической. Поэтому при сравнении антенн учитывают не только длину, но и полосу, которую нужно перекрыть.

Взамен антенна сохраняет параметры во всей полосе 600–6000 МГц, и одна модель заменяет несколько узкополосных. Если нужен единственный диапазон и максимальная дальность, подберём Яги или панель KADAMM на этот диапазон. Для репитера на несколько диапазонов логопериодическая антенна обычно выгоднее набора узкополосных.

Подойдёт, если все диапазоны репитера лежат в полосе антенны. Донорскую антенну направляют на базовую станцию, от которой нужен сигнал, и разносят с сервисной антенной так, чтобы развязка между ними была больше усиления репитера. Донорскую антенну направляют на ту базовую станцию, которая обслуживает объект, а не на ближайшую.

Развязку набирают разносом по вертикали, ориентацией антенн «спиной» друг к другу и стенами здания между ними. Пришлите схему объекта и модель репитера — подскажем размещение. После установки развязку проверяют замером: репитер должен работать без самовозбуждения на полном усилении.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 600–6000 МГц. Внутри полосы согласование нормировано целиком, поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна. По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Комплект крепления под вашу опору — трубу, мачту, стену — уточняйте у менеджера при заказе. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
