Шаг 1. Диапазоны оператора
Модем 4G работает в нескольких диапазонах и сам выбирает лучший. Антенна должна перекрывать все, что использует оператор в месте установки — иначе модем уйдёт на диапазон, где антенна не помогает.
| Диапазон | Частоты | Роль |
|---|---|---|
| LTE 800 / 900 | 791–960 МГц | Дальнее покрытие, проникает сквозь лес и стены |
| LTE 1800 / 2100 | 1710–2170 МГц | Основная ёмкость в городах и посёлках |
| LTE 2600 | 2500–2690 МГц | Высокая скорость вблизи вышки |
| 5G | 3,4–3,8 ГГц и выше | Максимальная скорость, малая дальность |
Для уверенного выбора широкополосные антенны перекрывают весь набор: например, KADAMM O-ATP8-617/3800M — 617–960 / 1710–2700 / 3300–3800 МГц, KADAMM AH-61015 — 617–960 / 1400–2700 / 3300–6000 МГц.
Шаг 2. Направленная или всенаправленная
| Ситуация | Что брать | Почему |
|---|---|---|
| Вышка одна, далеко, в известной стороне | Направленная панель или логопериодическая | Усиление 8–14 дБи и защита от помех с боков |
| Вышки в разных сторонах, сигнал средний | Всенаправленная | Модем сам выберет лучшую вышку |
| Машина, катер, передвижной объект | Автомобильная всенаправленная | Направление меняется |
| Очень далеко, слабый сигнал | Узконаправленная с высоким усилением | Нужна каждая единица дБ |
Направленные антенны для 4G/5G: KADAMM O-ATP8-617/3800M (8 дБи, четыре порта), KADAMM O-ATP14-1710/2700M (1710–2700 МГц, 14 дБи, MIMO, луч 35°), KADAMM O-ATP8-1710/2700M (1710–2700 МГц, 8 дБи, MIMO), KADAMM O-ATP10-698/2700S (698–960 / 1700–2700 МГц, до 10 дБи). Широкополосная направленная KADAMM ALP-0727V11KB — 698–960 / 1710–2700 МГц, 11 дБи. Все — в разделах внешние антенны (outdoor) и логопериодические антенны.
Всенаправленные: компактная KADAMM AH-61015 для роутера, KADAMM AOU-698/6000-2 (698–6000 МГц) и многопортовая KADAMM AOU-617/6000-8 для MIMO — в разделе всенаправленные антенны. Подробнее о выборе всенаправленной антенны — в статье о всенаправленных антеннах.
Шаг 3. MIMO: одна антенна или две
MIMO — передача нескольких потоков данных на одной частоте. Роутеры 4G используют MIMO 2×2, модемы категории выше — 4×4. Потоки разделяются, только если антенны развязаны: имеют разные поляризации или разнесены в пространстве. Поэтому для MIMO берут антенну с двумя портами и кросс-поляризацией ±45° — оба канала в одном корпусе, одно наведение.
| Вариант | Результат |
|---|---|
| Одна однопортовая антенна на один вход | Прибавка уровня, MIMO не работает |
| Одна антенна через делитель на два входа | Каналы одинаковые — выигрыша MIMO нет |
| Антенна ±45° с двумя портами | MIMO 2×2, прибавка скорости |
| Две одинаковые антенны, разнесённые на 1–2 длины волны | MIMO 2×2 |
| Антенна с четырьмя портами | MIMO 4×4 для модемов, которые его поддерживают |
Для MIMO 2×2 оба кабеля должны быть одной длины и одного типа, а порты антенны подключены к основному и дополнительному входам роутера.
Шаг 4. Кабель и разъёмы
Кабель — главный враг антенны 4G. На 2,6 ГГц тонкий кабель теряет больше дБ на каждом метре, чем толстый, а 10 м тонкого кабеля могут «съесть» весь выигрыш антенны. Правила простые:
- Как можно короче. Лучше вынести роутер в герметичном боксе к антенне и провести до дома сетевой кабель, чем тянуть длинный ВЧ-кабель.
- Сопротивление 50 Ом. Телевизионный кабель 75 Ом не подходит.
- Разъёмы. У уличных антенн — N или 4.3-10, у роутеров и модемов — SMA, TS9, CRC9. Нужна кабельная сборка с нужными разъёмами или переходник («пигтейл»).
- Герметизация. Уличные разъёмы закрывают гидроизоляционной лентой.
Если на вход модема приходит сигнал, ослабленный кабелем сильнее, чем антенна его усилила, результат будет хуже, чем со штатной антенной. Сначала считают потери кабеля, потом выбирают усиление.
Шаг 5. Установка и наведение
- Высота. Выше крыши, деревьев и соседних строений; прибавка высоты на несколько метров часто важнее прибавки усиления.
- Наведение. Направленную антенну поворачивают медленно, по несколько градусов, и следят за RSRP, SINR и скоростью в интерфейсе роутера; фиксируют в положении с лучшим SINR.
- Поляризация. Панели ±45° ставят без поворота вокруг оси: так, как указано на кронштейне.
- Грозозащита. Антенна на мачте — грозоразрядник на кабеле и заземление мачты.
Антенна 4G для роутера в машине и 5G

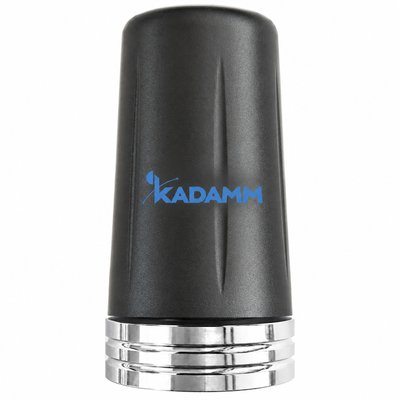

В машине и на передвижных объектах направление на вышку меняется, поэтому ставят всенаправленную автомобильную антенну 4G: KADAMM AM-69005M на магните (698–960 / 1710–3800 МГц), KADAMM AM-61003 (617–7200 МГц). Все — в разделе автомобильные антенны. Для 5G в диапазоне 3,4–3,8 ГГц подходят антенны, перекрывающие его: KADAMM O-ATP8-617/3800M, KADAMM AH-61015, KADAMM AOU-617/6000-8. Если нужен именно направленный приём 3,3–3,8 ГГц — панель KADAMM O-ATP17-3300/3800M (17 дБи, MIMO).
Как читать уровень сигнала: RSRP, RSRQ, SINR
Роутер 4G показывает несколько параметров сигнала. Для наведения и оценки антенны важны три:
| Параметр | Что показывает | Хорошо | Плохо |
|---|---|---|---|
| RSRP | Мощность опорного сигнала вышки | выше −90 дБм | ниже −110 дБм |
| RSRQ | Качество с учётом нагрузки и помех | выше −10 дБ | ниже −15 дБ |
| SINR | Отношение сигнала к помехам и шуму | выше 13 дБ | ниже 0 дБ |
Скорость определяет прежде всего SINR: при хорошем SINR модем использует сложную модуляцию и больше потоков. Поэтому направленную антенну наводят не на максимум RSRP, а на лучший SINR: иногда соседняя вышка даёт меньше мощности, но меньше и помех.
Как найти вышку
Направление на вышку подсказывают карты базовых станций и интерфейс роутера: он показывает идентификатор соты, к которой подключён модем. Практичный способ — поворачивать антенну и записывать SINR через каждые 10–15°, затем вернуться в лучшее положение и уточнить его малыми шагами.
Готовые схемы для типовых объектов
| Объект | Схема | Антенна |
|---|---|---|
| Дача в 5–15 км от вышки | Направленная MIMO на мачте, роутер у антенны | KADAMM O-ATP8-617/3800M или KADAMM O-ATP14-1710/2700M |
| Коттедж в посёлке, вышки в разных сторонах | Всенаправленная MIMO на крыше | KADAMM AOU-617/6000-8 |
| Склад, стройплощадка | Направленная широкополосная на фасаде | KADAMM ALP-0727V11KB |
| Офис в городе, слабый сигнал в помещении | Компактная антенна у окна или на фасаде | KADAMM AH-61015 |
| Автомобиль, спецтехника | Автомобильная 4G на магните или врезная | KADAMM AM-69005M |
Если в помещении много абонентов и нужна не только связь роутера, но и голос для телефонов, лучше строить систему с усилителем сотовой связи — см. статью об антеннах для усилителя.
Роутер у антенны
Самый эффективный приём на даче и объекте — поставить роутер в герметичный бокс прямо у антенны, а до дома провести сетевой кабель с питанием по нему. Потерь в ВЧ-кабеле почти нет, и вся прибавка антенны доходит до модема. Такой вариант особенно выгоден на 1,8–3,8 ГГц, где потери в кабеле велики.
Роутеры бывают с разъёмами SMA, TS9 и CRC9; у промышленных — чаще SMA или N. Перед заказом кабельной сборки проверьте тип и пол разъёма на роутере: у Wi-Fi-антенн роутеров встречается и обратный вариант RP-SMA, который к сотовым входам не подходит.
Роутер с внешней антенной держат на свежей прошивке: в новых версиях чаще появляется ручной выбор диапазона и агрегация частот, которые помогают выжать максимум из наведённой антенны.
Частые ошибки
- Антенна «на 2600» при вышке на 800 МГц. Модем работает в другом диапазоне — антенна не помогает.
- Длинный тонкий кабель. Потери больше выигрыша антенны.
- Одна антенна на два входа MIMO. Скорость не растёт.
- Наведение «по компасу». Вышка, к которой подключается модем, может быть не ближайшей: наводят по SINR.
- Антенна внутри дома. Стены и стеклопакеты ослабляют сигнал; антенну выносят наружу.
