Наружная направленная панельная антенна в герметичном корпусе с вертикальной поляризацией: 698–960 / 1700–2700 МГц, 1 порт.
Антенна КАДАММ O-ATP10-698/2700S — наружная направленная панельная антенна в герметичном корпусе: рабочими полосами 698–960 и 1700–2700 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 7–10 дБи по диапазонам, ширина ДН в горизонтальной плоскости 70°, в вертикальной 55°. Габариты 210 × 180 × 44 мм, масса 0,4 кг. КСВН не более 2,0 / 1,5.
| Параметр | 698–960 МГц | 1700–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1700–2700 МГц | |
| Коэффициент усиления, дБи | 7 | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 55° | |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 ≤1,5 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 210 × 180 × 44 мм |
| Масса антенны | 0,4 кг |
| Цвет радома | Белый |
| Крепление | на мачту (трубу) |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM O-ATP10-698/2700S работает в полосах 698–960 / 1700–2700 МГц: Wi-Fi 2,4 ГГц; ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Покрытие улицы, двора, парковки и въезда от распределённой антенной системы или усилителя сотовой связи, донорская антенна усилителя, направленное покрытие территорий и фасадов, частные сети связи (LTE 700 (APT), LTE 850, LTE 900, LTE 1800, LTE TDD 2300, LTE TDD 2600).

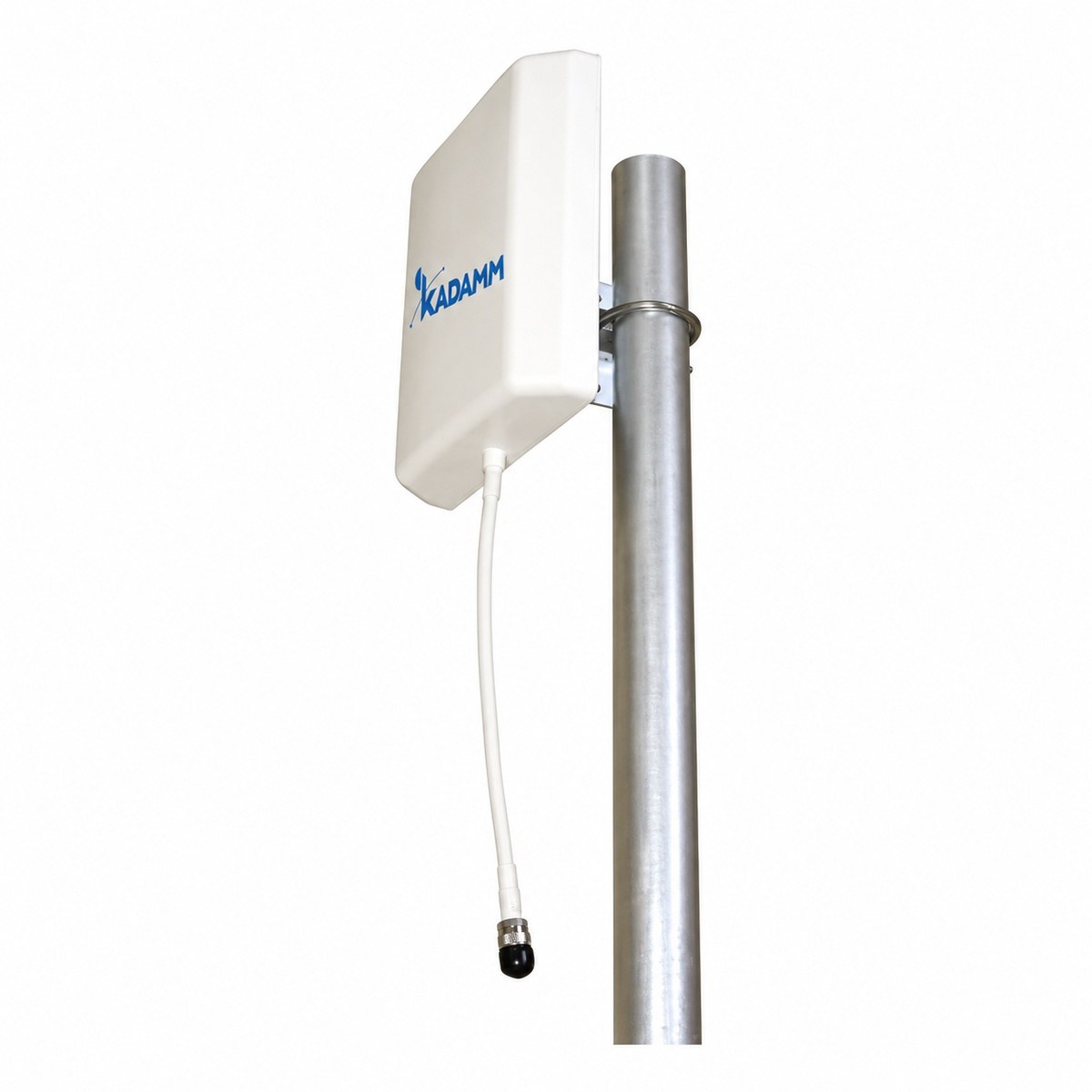

Антенна КАДАММ O-ATP10-698/2700S, крепёж для монтажа на мачту (трубу).
| Параметр | O-ATP10-698/2700S | O-ATP9-617/4200S | O-ATP8-617/6000M | O-ATP8-617/3800M | O-ATP7-617/6000M | O-ATP7-617/6000S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1700–2700 МГц | 617–960 / 1695–2700 / 3300–4200 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 617–960 / 1710–2700 / 3300–3800 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц |
| Поляризация | вертикальная | вертикальная | ±45° | ±45° | ±45° | вертикальная |
| Ширина ДН по уровню −3 дБ | 70° | 90° | — | 80° | 70° | 70° |
| Коэффициент усиления | 10 дБи | 9 дБи | 8 дБи | 8 дБи | 8 дБи | 8 дБи |
| Тип | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM O-ATP10-698/2700S покрывает Wi-Fi 2,4 ГГц, каналы 1–13.
У KADAMM O-ATP10-698/2700S — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.
У KADAMM O-ATP10-698/2700S крепление: на мачту (трубу), размеры 210 × 180 × 44 мм, масса 0,4 кг.
У KADAMM O-ATP10-698/2700S: диапазоны 698–960 / 1700–2700 МГц, усиление 10 дБи, ширина луча 70°. У KADAMM O-ATP9-617/4200S: диапазоны 617–960 / 1695–2700 / 3300–4200 МГц, усиление 9 дБи, ширина луча 90°.
Артикул для заказа — KADAMM O-ATP10-698/2700S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM O-ATP10-698/2700S могут уточняться без уведомления.
Поставляем KADAMM O-ATP10-698/2700S — наружная направленная антенна 4G/5G 698–2700 МГц, 10 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
