Ненаправленная антенна с круговой диаграммой в горизонтальной плоскости с вертикальной поляризацией: 800–960 / 1710–2700 МГц, 1 порт.

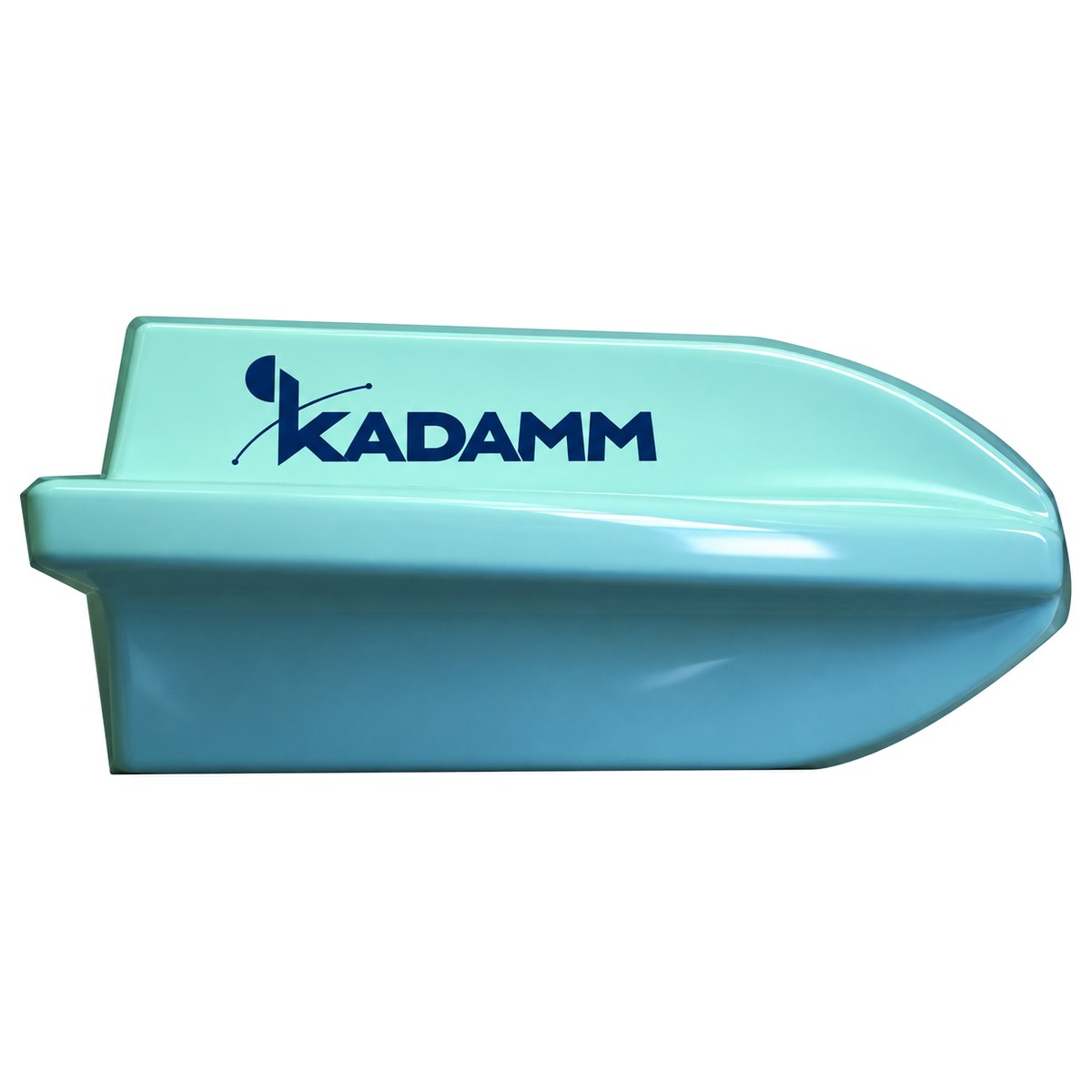

Антенна КАДАММ ATR-8027V6S04 — ненаправленная антенна с круговой диаграммой в горизонтальной плоскости: рабочими полосами 800–960 и 1710–2700 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE 850, UMTS900, GSM1800, UMTS2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B5, B8, B1, B40, B38, B41). Это антенна кругового обзора: круговая диаграмма в горизонтальной плоскости; применяется на малых сотах и специальных площадках BTS.
Коэффициент усиления 5–6 дБи по диапазонам, ширина ДН в вертикальной плоскости 38°. Габариты 200 × 100 × 90 мм. КСВН не более 2,0.

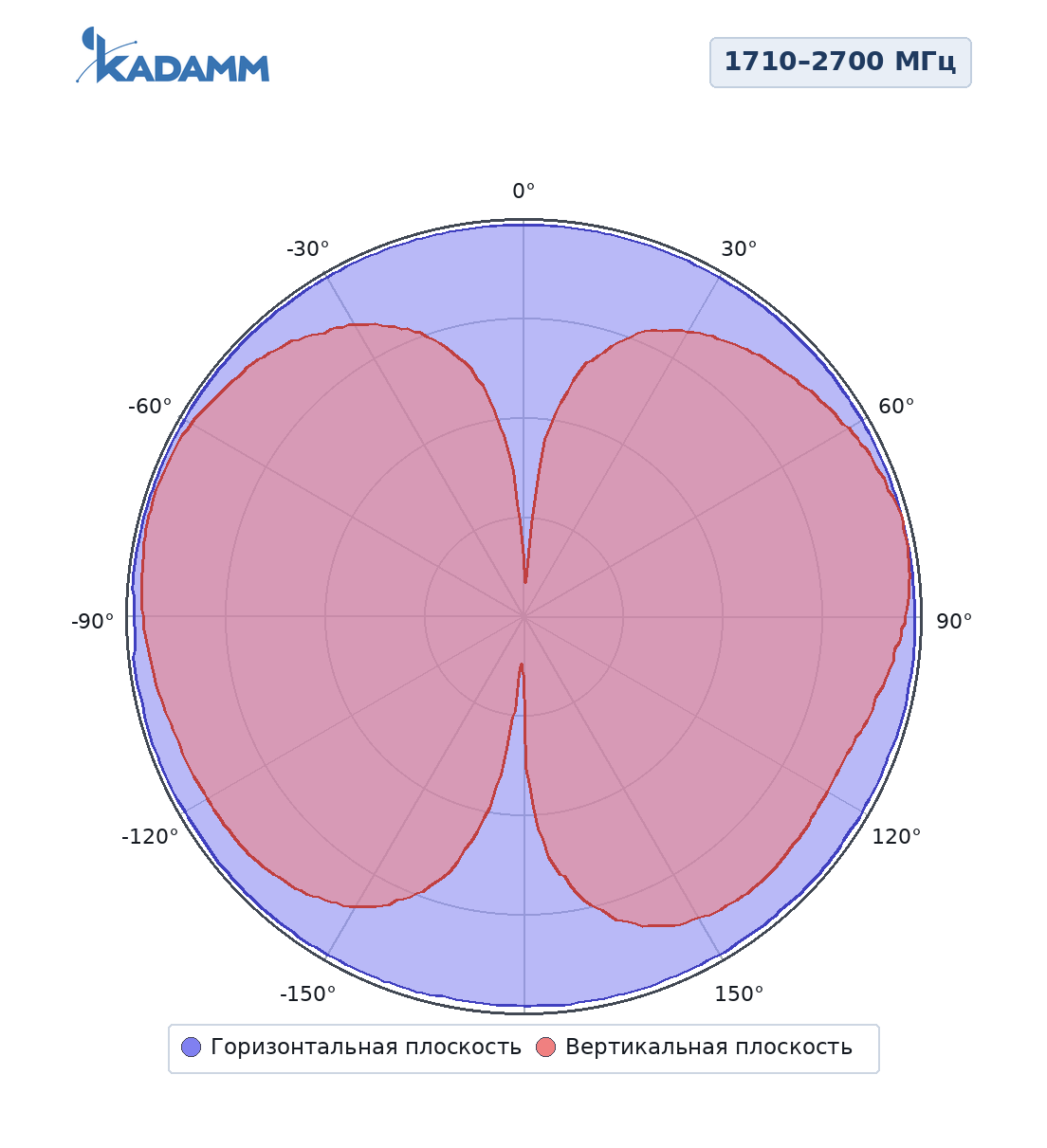

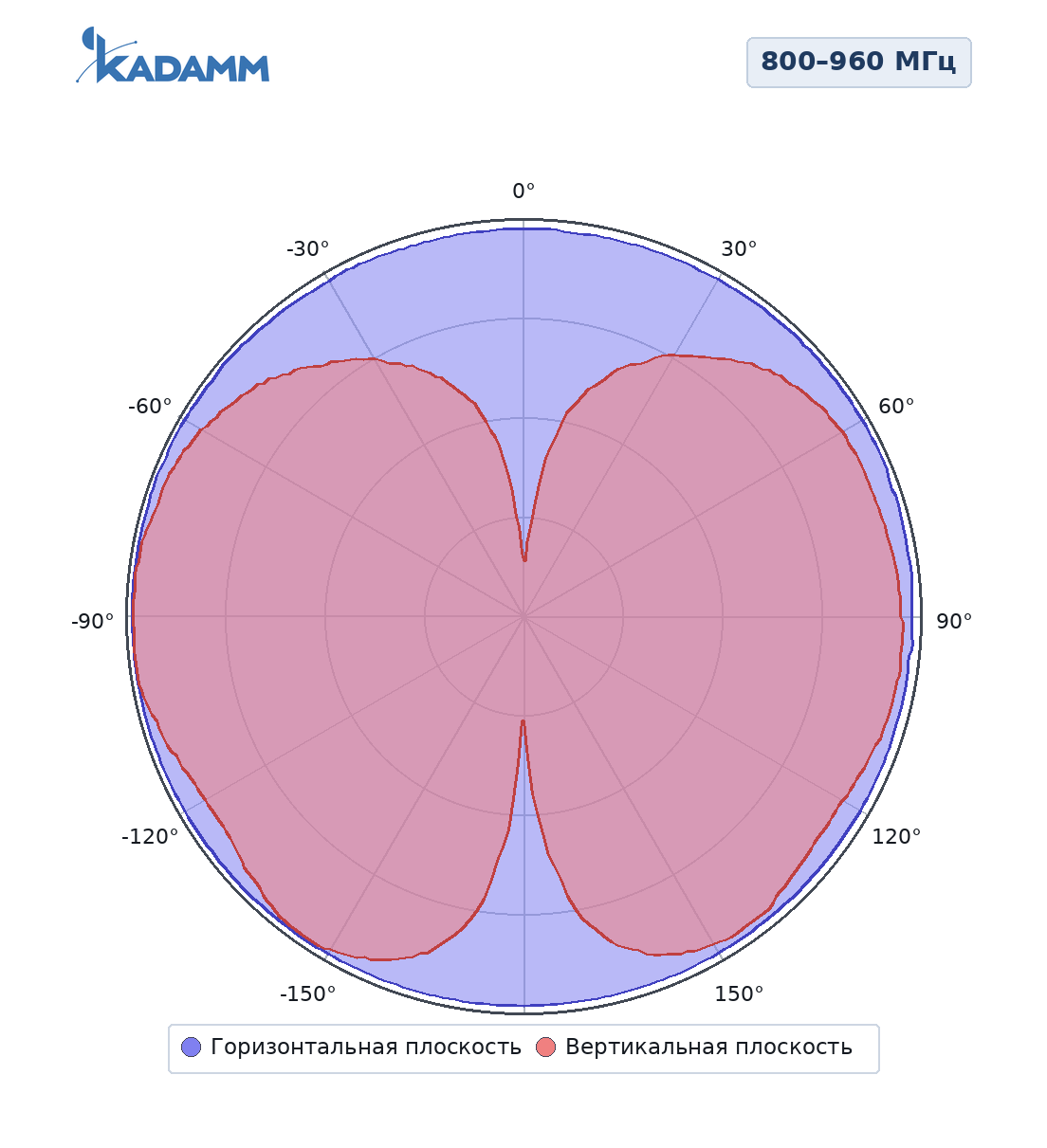

Диаграммы направленности KADAMM ATR-8027V6S04 в полосах 800–960 МГц, 1710–2700 МГц — по технической документации на модель.
| Параметр | 800–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 800–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 5 ± 1,5 | 6 ± 1,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 38° | |
| Поляризация | Вертикальная | |
| КСВН | <2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 25 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 200 × 100 × 90 мм |
| Рабочая температура | −40…+60 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM ATR-8027V6S04 работает в полосах 800–2700 МГц: Wi-Fi 2,4 ГГц; ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; GPS L5 / Galileo E5a; сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Покрытие открытых пространств и помещений вокруг точки установки: DAS, репитеры, малые соты, объекты с равномерным распределением абонентов (LTE 850, UMTS900, GSM1800, UMTS2100, LTE TDD 2300, LTE TDD 2600).
Антенна КАДАММ ATR-8027V6S04, монтажный комплект.
| Параметр | ATR-8027V6S04 | O-ATP9-902/928S | O-ATP5-330/390S | ALP-0738V09KB | ALP-0727V11KB | ALP-0727V10FLKB |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 800–960 / 1710–2700 МГц | 902–928 МГц | 330–390 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 МГц |
| Поляризация | вертикальная | круговая правая (RHCP) | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 65° | 85° | 85°/80°/75° | 75°/60° | 75°/65° |
| Коэффициент усиления | 6 дБи | 9 дБи | 5 дБи | 9 дБи | 11 дБи | 10 дБи |
| Тип | ненаправленная (всенаправленная) антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | логопериодическая антенна | логопериодическая антенна | логопериодическая антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM ATR-8027V6S04 покрывает Wi-Fi 2,4 ГГц, каналы 1–13.
У KADAMM ATR-8027V6S04 — 1 × розетка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM ATR-8027V6S04 размеры 200 × 100 × 90 мм.
У KADAMM ATR-8027V6S04: диапазоны 800–960 / 1710–2700 МГц, усиление 6 дБи, ширина луча 360°, поляризация вертикальная. У KADAMM O-ATP9-902/928S: диапазоны 902–928 МГц, усиление 9 дБи, ширина луча 65°, поляризация круговая правая (RHCP).
Артикул для заказа — KADAMM ATR-8027V6S04, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ATR-8027V6S04 могут уточняться без уведомления.
Поставляем KADAMM ATR-8027V6S04 — многодиапазонная ненаправленная антенна 800–960 / 1710–2700 МГц, 6 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
