Наружная направленная панельная антенна в герметичном корпусе с вертикальной поляризацией: 617–960 / 1695–2700 / 3300–4200 МГц, 1 порт.

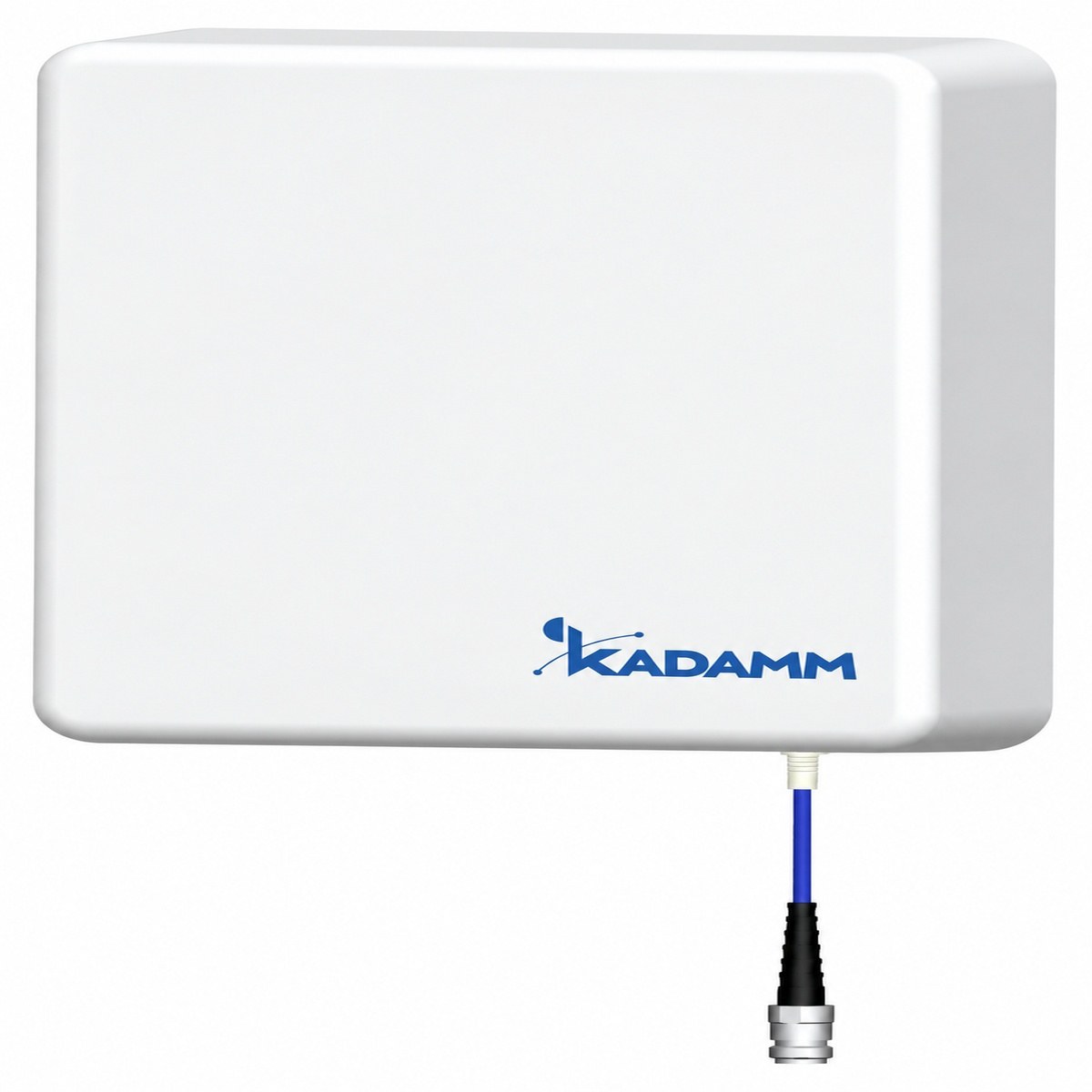

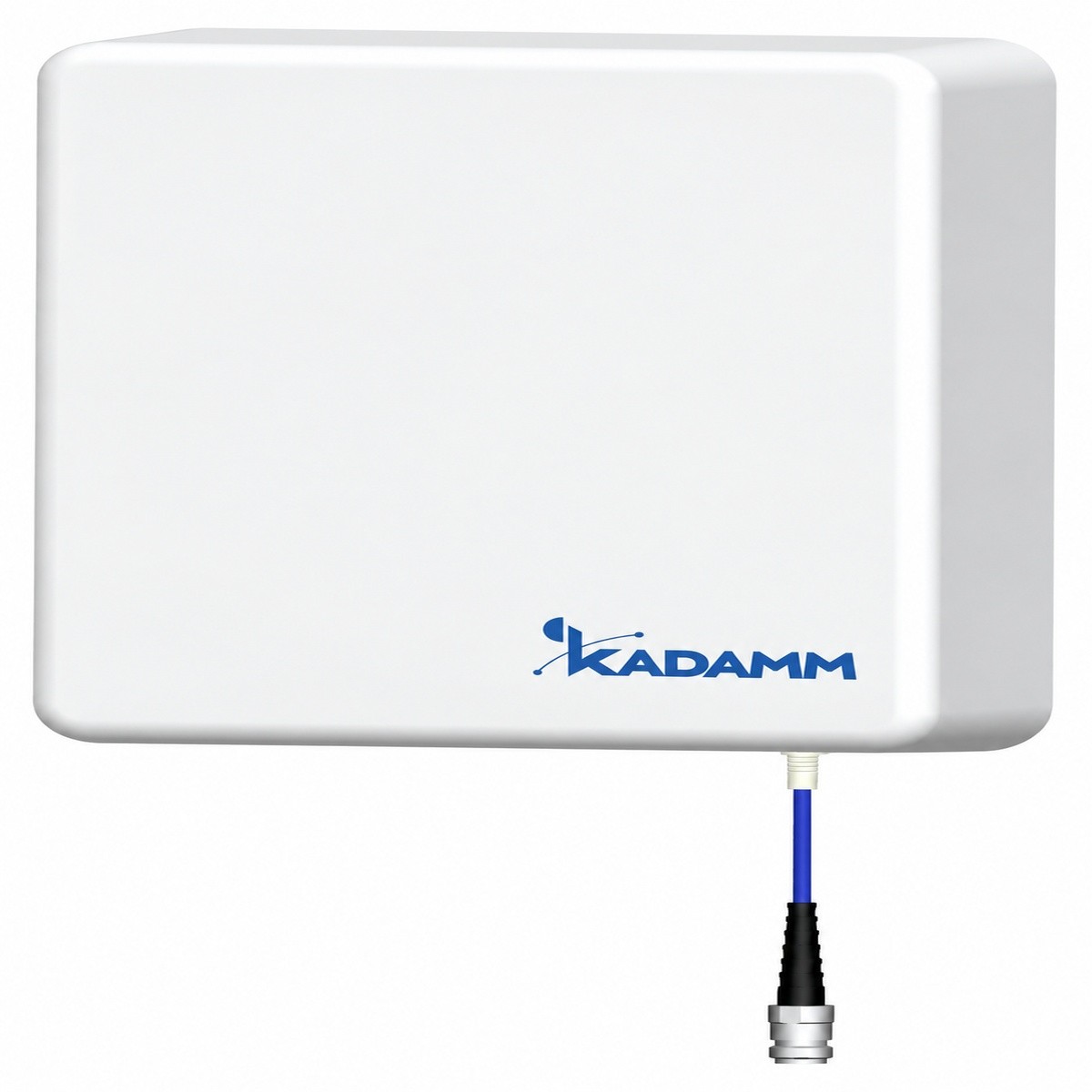

Антенна КАДАММ O-ATP9-617/4200S — наружная направленная панельная антенна в герметичном корпусе: рабочими полосами 617–960, 1695–2700 и 3300–4200 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 6–9 дБи по диапазонам, ширина ДН в горизонтальной плоскости 90°, в вертикальной 50–80°. Габариты 306 × 250 × 86 мм, масса 1,5 кг. КСВН не более 1,8.

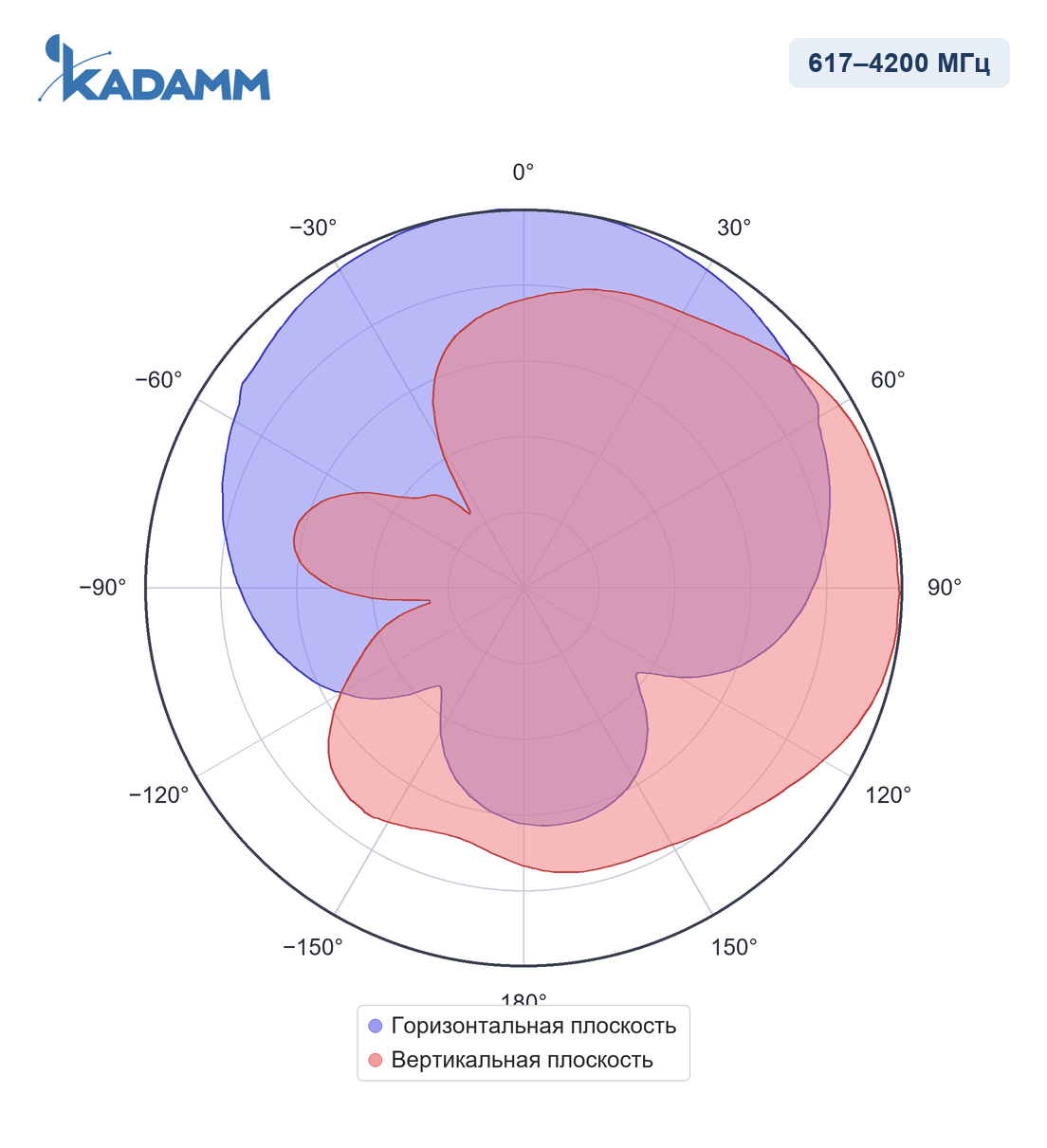

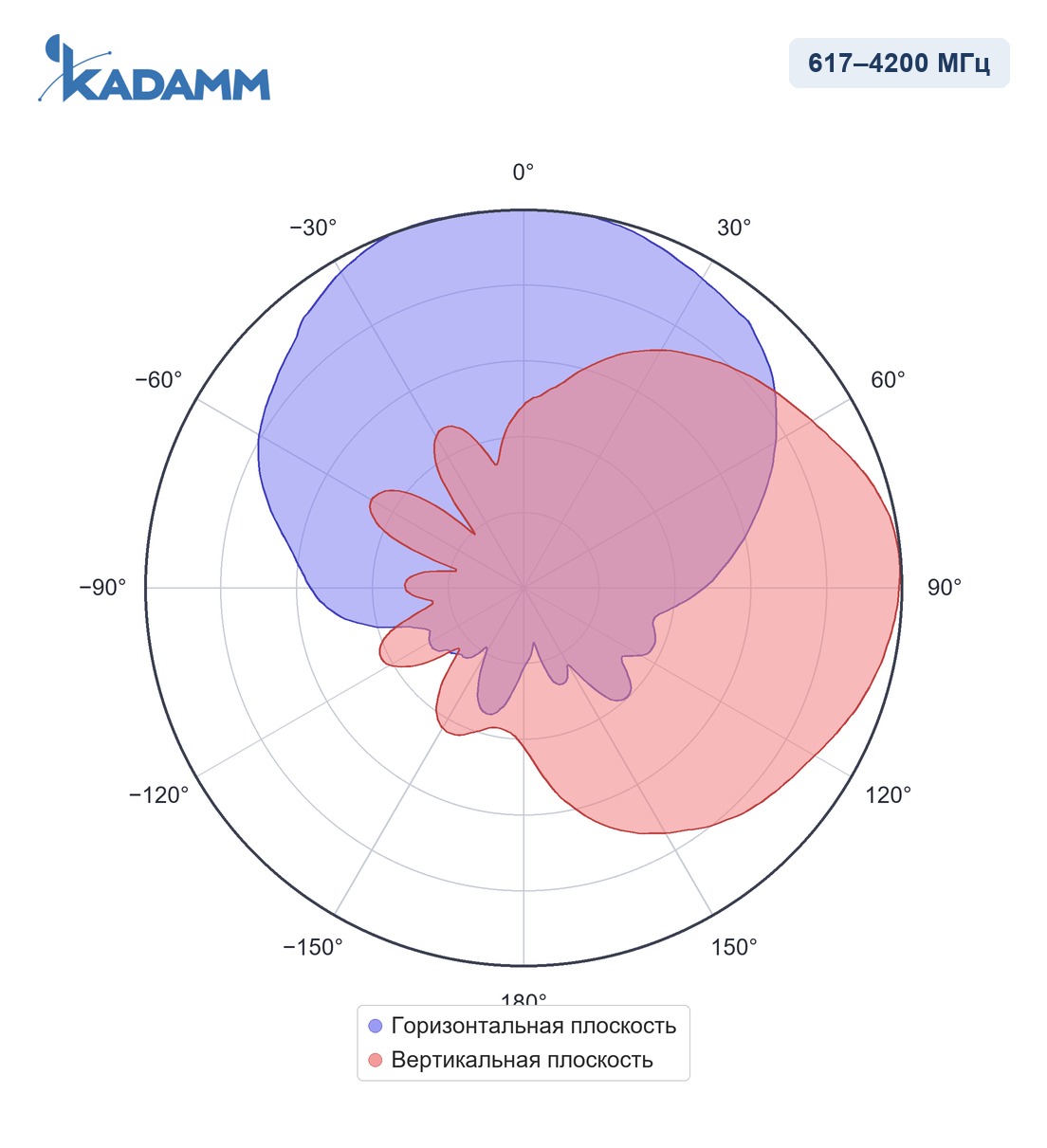

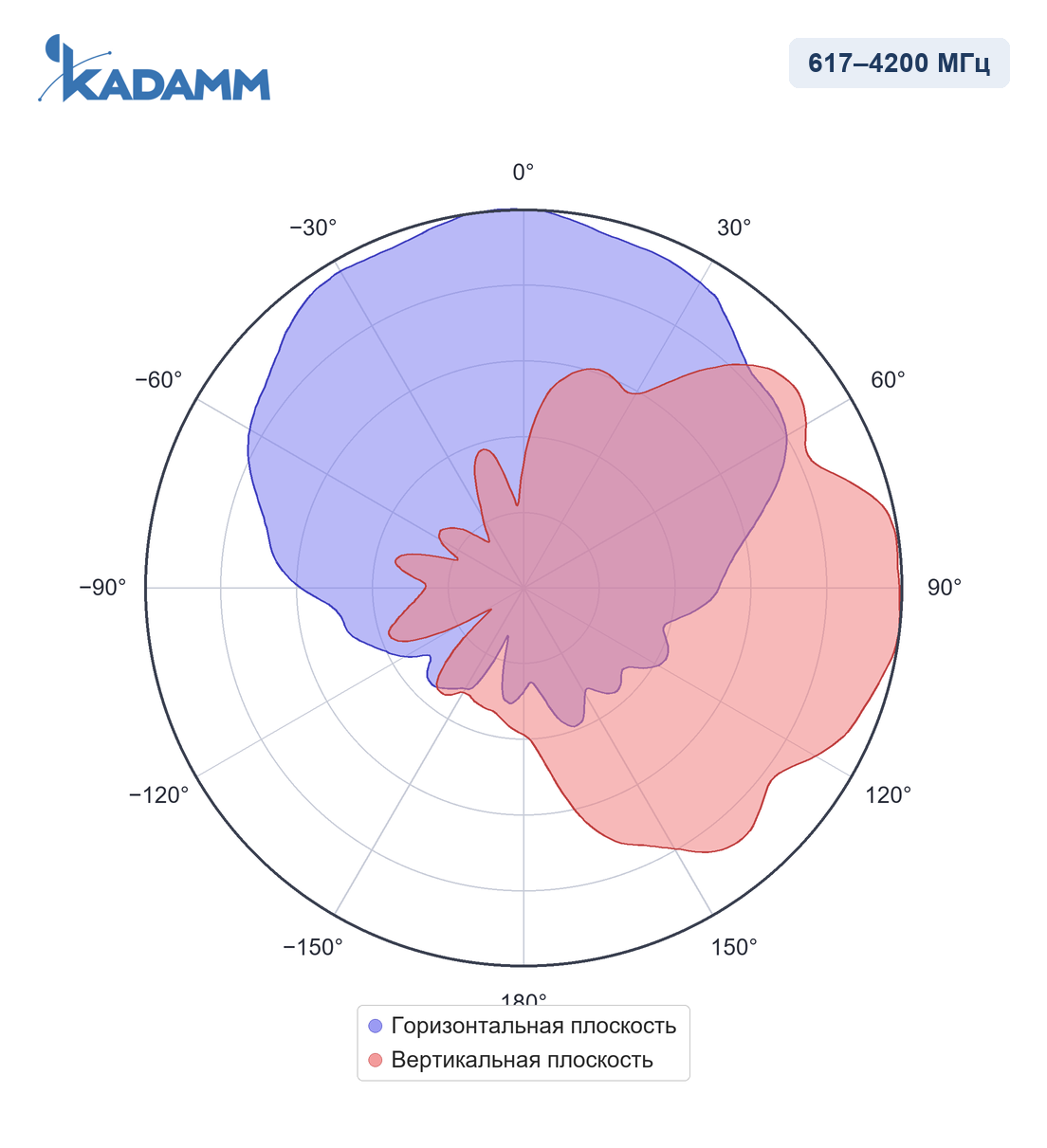

Диаграммы направленности KADAMM O-ATP9-617/4200S в полосах 617–4200 МГц — нормированные, в полярных координатах.
| Параметр | 617–698 МГц | 698–960 МГц | 1695–2700 МГц | 3300–4200 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 МГц | |||
| Коэффициент усиления, дБи | 6 | 7 | 8 | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 80° | 70° | 50° |
| Поляризация | Вертикальная | |||
| КСВН | ≤1,8 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 306 × 250 × 86 мм |
| Размеры упаковки | 455 × 260 × 113 мм |
| Масса антенны | 1,5 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | по углу места 0–20°, по азимуту ± 45° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–125 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM O-ATP9-617/4200S работает в полосах 617–698 / 698–960 / 1695–2700 / 3300–4200 МГц: Wi-Fi 2,4 ГГц; ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Направленная антенна: луч 90°, усиление 9 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ O-ATP9-617/4200S, монтажный комплект на трубу Ø35–125 мм.
| Параметр | O-ATP9-617/4200S | O-ATP8-617/6000M | O-ATP8-617/3800M | O-ATP10-698/2700S | O-ATP7-617/6000M | O-ATP7-617/6000S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 617–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1700–2700 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц |
| Поляризация | вертикальная | ±45° | ±45° | вертикальная | ±45° | вертикальная |
| Ширина ДН по уровню −3 дБ | 90° | — | 80° | 70° | 70° | 70° |
| Коэффициент усиления | 9 дБи | 8 дБи | 8 дБи | 10 дБи | 8 дБи | 8 дБи |
| Тип | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна | наружная направленная панельная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM O-ATP9-617/4200S покрывает Wi-Fi 2,4 ГГц, каналы 1–13.
У KADAMM O-ATP9-617/4200S — розетка 4.3-10 или N (IEC 61169-54), расположение — снизу; поляризация — вертикальная.
У KADAMM O-ATP9-617/4200S крепление на трубу Ø35–125 мм, размеры 306 × 250 × 86 мм, масса 1,5 кг, выдерживает ветер до 40 м/с.
У KADAMM O-ATP9-617/4200S: диапазоны 617–960 / 1695–2700 / 3300–4200 МГц, усиление 9 дБи, поляризация вертикальная. У KADAMM O-ATP8-617/6000M: диапазоны 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц, усиление 8 дБи, поляризация ±45°.
Артикул для заказа — KADAMM O-ATP9-617/4200S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM O-ATP9-617/4200S могут уточняться без уведомления.
Поставляем KADAMM O-ATP9-617/4200S — наружная направленная антенна 4G/5G 617–4200 МГц, 9 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
