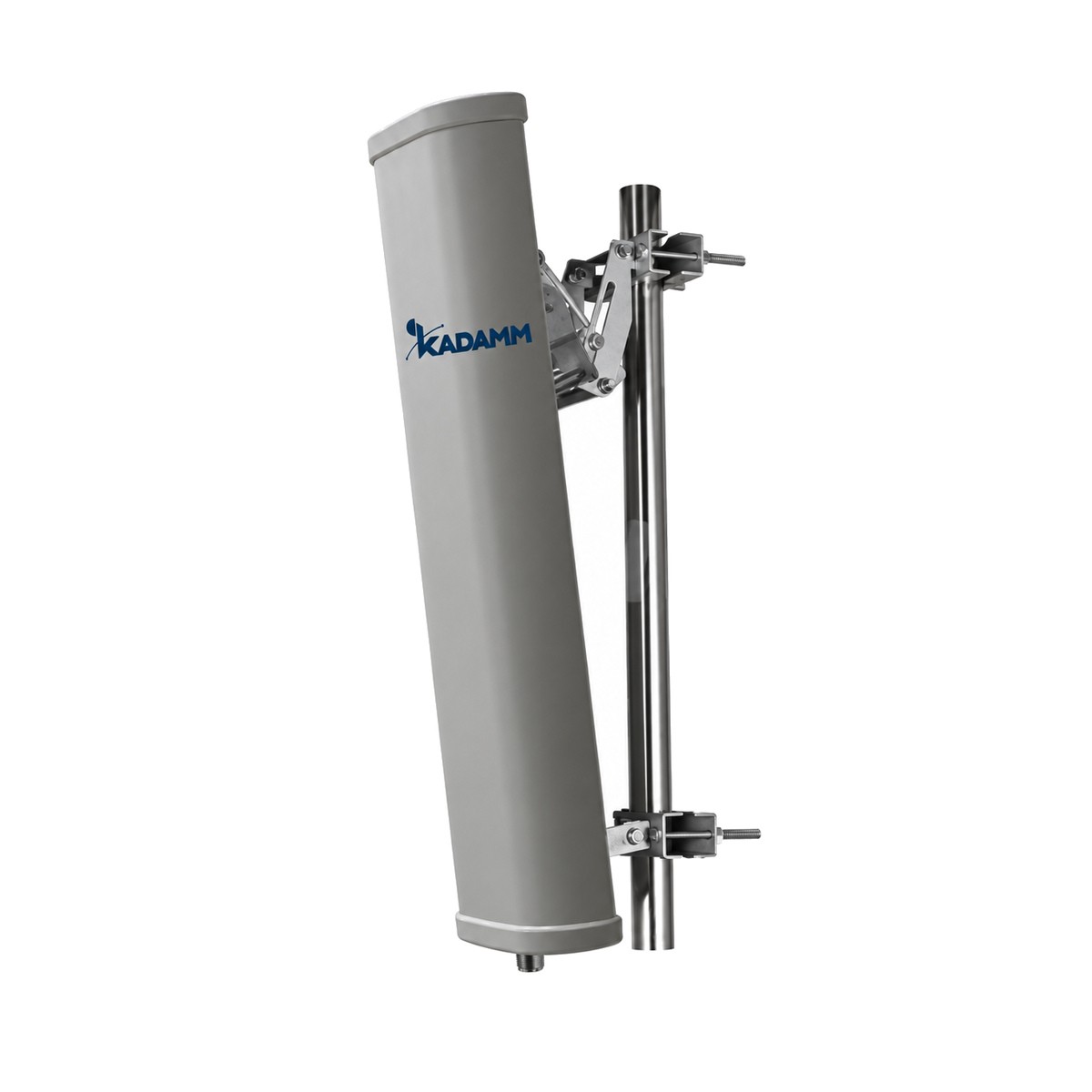

KADAMM O-ATP-698/2700 — панель для сектора базовой станции сотовой сети, полосы 698–2700 МГц. Главное в цифрах: усиление 12–16 дБи. Карточка объединяет 5 моделей одной конструкции; полосы, усиление и разъёмы каждой — в таблице «Исполнения», ниже речь о том, что у них общее.
Конструктивно это вертикальные столбцы излучателей над металлическим экраном-рефлектором в общем кожухе. Экран отражает излучение вперёд, и вся мощность уходит в один сектор, а тыл и соседние направления остаются почти неосвещёнными. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление.
Поляризация вертикальная, вход один: панель рассчитана на одну систему без поляризационного разнесения — так проще для сетей, где нужна ровная зона, а не максимальная скорость на абонента.
Зону обслуживания панели задают азимутом и наклоном. Азимут выставляют по проекту радиопокрытия, угол места — так, чтобы верхний край луча приходился на границу соты: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали; значения для каждой модели — в таблице исполнений.
Тракт: допустимая мощность на вход 100 Вт. Тракт рассчитан на волновое сопротивление 50 Ом. Перемычки между панелью и радиомодулем выбирают того же класса по интермодуляции, что и антенна, а соединения после затяжки герметизируют — от этого зависит шум в приёмном канале.
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2700 МГц (по модели — см. таблицу) |
| Коэффициент усиления | 12–16 дБи (по модели) |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | по модели |
| Максимальная мощность на порт | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъём | по модели — см. таблицу |
| Габариты | по модели — см. таблицу |
| Масса | по модели — см. таблицу |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM O-ATP12-698/2700S | 698–960 / 1710–2700 | 8/12 дБи | 1 | вертикальная | 65° / 45° | 100 | N | 300 × 280 × 125 | 2 |
| KADAMM O-ATP15-806/960S | 806–960 | 15 дБи | 1 | вертикальная | 65° / 15° | 100 Вт | N (розетка) | 1300 × 280 × 125 мм | уточняйте у менеджера |
| KADAMM O-ATP12-1710/1880S | 1710–1880 | 12 дБи / 12 дБи | 1 | вертикальная | 65° / 30° | 100 Вт | N (розетка) | 350 × 180 × 90 мм | уточняйте у менеджера |
| KADAMM O-ATP16-1850/1990S | 1850–1990 | 16 дБи | 1 | вертикальная | 120° / 8° | 100 Вт | N (розетка) | 1200 × 180 × 90 мм | уточняйте у менеджера |
| KADAMM O-ATP12-2300/2700S | 2300–2700 | 12 дБи | 1 | вертикальная | 120° / 15° | 100 Вт | N (розетка) | 600 × 180 × 60 мм | уточняйте у менеджера |
Параметры, не указанные в таблице, — уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Место панели — опоры, трубостойки и крыши макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Одна панель — один сектор; азимут и угол места каждой задают по модели радиопокрытия.
Панель подходит и для расширения существующего сайта: её добавляют в сектор, где не хватает ёмкости или покрытия, а при замене старой антенны сохраняют прежние азимут и высоту подвеса.
Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 698–2700 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.
Тракт. Мощность на вход — до 100 Вт.
Антенна КАДАММ O-ATP-698/2700 выбранного исполнения, комплект крепления — уточняйте у менеджера.
| Параметр | O-ATP-698/2700 | APX-698/2690 | APX-698/4000 | O-ATP-698/4200-S | I-ATO-698/6000-S | APB-698/6000 | APXX-600/6000 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 698–2700 МГц | 698–2690 МГц | 698–4000 МГц | 698–4200 МГц | 698–6000 МГц | 698–6000 МГц | 600–6000 МГц |
| Поляризация | вертикальная | ±45° | ±45° | ±45° | по модели | по модели | по модели |
| Коэффициент усиления | 12–16 дБи | 18–19 дБи | 8–18 дБи | 10,5–18 дБи | 4,5–8,5 дБи | 17–30 дБи | 8,5–10,5 дБи |
| Электрический наклон | — | 2–12 | — | 0 | — | — | 0 |
| Тип | секторные антенны базовых станций | многолучевые антенны базовых станций | секторные антенны базовых станций | наружные направленные панельные антенны | потолочные всенаправленные антенны | параболические антенны | секторные антенны базовых станций |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы — 698–2700 МГц. Все частоты радиомодулей должны лежать внутри этих полос. Полосы UL и DL каждого диапазона сверяйте с таблицей диапазонов 3GPP на этой странице: частоты передачи и приёма радиомодуля должны попасть в полосу целиком, с запасом от краёв.
Модели серии отличаются полосами, усилением и разъёмами — сравните их в таблице «Исполнения». Пришлите частоты и число радиомодулей на сектор — подберём модель с нужным числом систем и входов и проверим, как она встанет на ваш сайт: хватит ли места на опоре и входов на все модули.
Панель крепят на трубу кронштейном, азимут выставляют по проекту, угол места — механическим наклоном кронштейна или электрическим наклоном, если он есть у модели. Фидеры подводят снизу и закрепляют на опоре хомутами, чтобы их вес не нагружал разъёмы.
После монтажа соединения герметизируют, панель и опору заземляют, на вводе фидеров в аппаратную ставят грозоразрядники. Комплект крепления и перемычки под вашу опору уточняйте у менеджера при заказе: они зависят от диаметра трубы и типа разъёмов радиомодулей.
Наклон выбирают так, чтобы верхний край луча по уровню −3 дБ приходился на границу соты: угол на край соты (арктангенс отношения высоты подвеса к радиусу) плюс половина ширины луча по вертикали. Слишком малый наклон даёт перелёт сигнала в соседние соты, слишком большой — провал на краю зоны.
Ширина вертикального луча у моделей разная — она приведена в таблице характеристик или исполнений. Пришлите высоту подвеса и радиус сектора — посчитаем угол и проверим, хватит ли электрического и механического наклона выбранной модели и комплекта крепления.
Модели серии построены по одной схеме — излучатели над рефлектором в общем кожухе — и различаются полосами, усилением, числом входов, шириной луча и габаритами. Полный перечень с параметрами каждой модели приведён в таблице «Исполнения» на этой странице.
Выбирают модель по трём вопросам: какие диапазоны и сколько радиомодулей на сектор, какая схема секторизации сайта и какую нагрузку выдержит опора. Пришлите эти данные — подберём модель серии и комплект крепления, а при необходимости предложим модели из соседних серий KADAMM.
Артикул для заказа — KADAMM O-ATP-698/2700, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM O-ATP-698/2700 могут уточняться без уведомления.
Поставляем KADAMM O-ATP-698/2700 — секторные антенны базовых станций 698–2700 МГц: 12–16 дБи, 5 моделей под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
