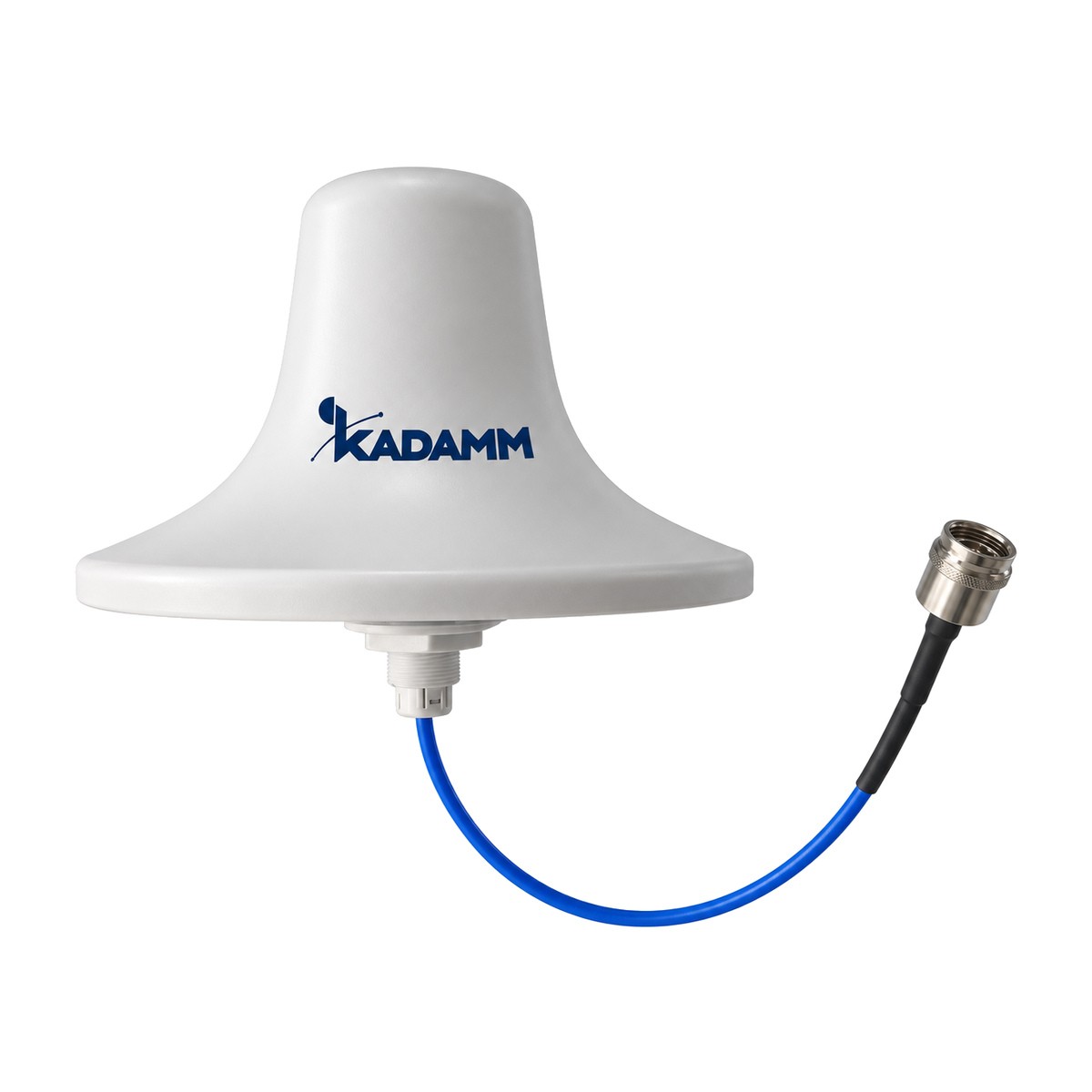

KADAMM I-ATO-698/6000-S — потолочные всенаправленные антенны 698–6000 МГц: 4,5–8,5 дБи, 3 моделей

Шаг определяет проект покрытия: он учитывает мощность на входе антенны, стены и перекрытия, требуемый уровень сигнала на краю зоны. Ориентир — верхний диапазон системы: он затухает быстрее нижних, и именно он задаёт расстояние между антеннами. Типичная ошибка — считать шаг по нижнему диапазону: тогда верхний на краях зон проседает.

В открытых залах антенны ставят реже, в коридорах с поворотами и в помещениях с толстыми стенами — чаще. Пришлите поэтажные планы и перечень операторов — посчитаем число и расстановку антенн KADAMM. После монтажа уровни проверяют замерами и при необходимости добавляют антенну в слабых местах.

Можно: антенна широкополосная, и сигналы операторов объединяют комбайнером или многодиапазонным сумматором до распределительной сети. Суммарная мощность всех несущих на входе антенны не должна превышать допустимую — до 100 Вт. Мощность каждого оператора на входе выравнивают, чтобы зоны покрытия у всех получились одинаковыми.

Для такой системы важна низкая интермодуляция всей пассивной части: антенн, делителей, ответвителей и разъёмов. Компоненты одного класса по IM3 подберём вместе с антеннами. Проект такой системы согласуют с операторами до монтажа: им нужны уровни на входах и схема.

Антенну ставят так, чтобы между ней и зоной обслуживания не было металлических конструкций, коробов и колонн, а кабель подходил к разъёму без натяга. Антенны не ставят вплотную к металлическим потолочным плитам и вентиляционным коробам — они искажают диаграмму.

Положение антенн в здании определяет проект покрытия: по нему же проверяют, что уровень сигнала на краях зоны достаточен, а утечка сигнала наружу через окна не мешает сети снаружи. Пришлите поэтажные планы — подскажем расстановку и число антенн. После монтажа уровни сигнала проверяют замерами по всей зоне.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 698–6000 МГц. Внутри полосы согласование нормировано целиком, поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна. По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
