Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 132–174 / 380–960 МГц, 1 порт.
Антенна КАДАММ I-ATO4-132/960S — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 132–174 и 380–960 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE-450, LTE 700 (APT), LTE 800, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B31, B28, B20, B5, B8).
Коэффициент усиления 1–3,5 дБи по диапазонам, ширина ДН в вертикальной плоскости 45–90°. Габариты 390 × 345 × 12 мм, масса 0,55 кг. КСВН не более 2,5 / 2,0 / 2,0.

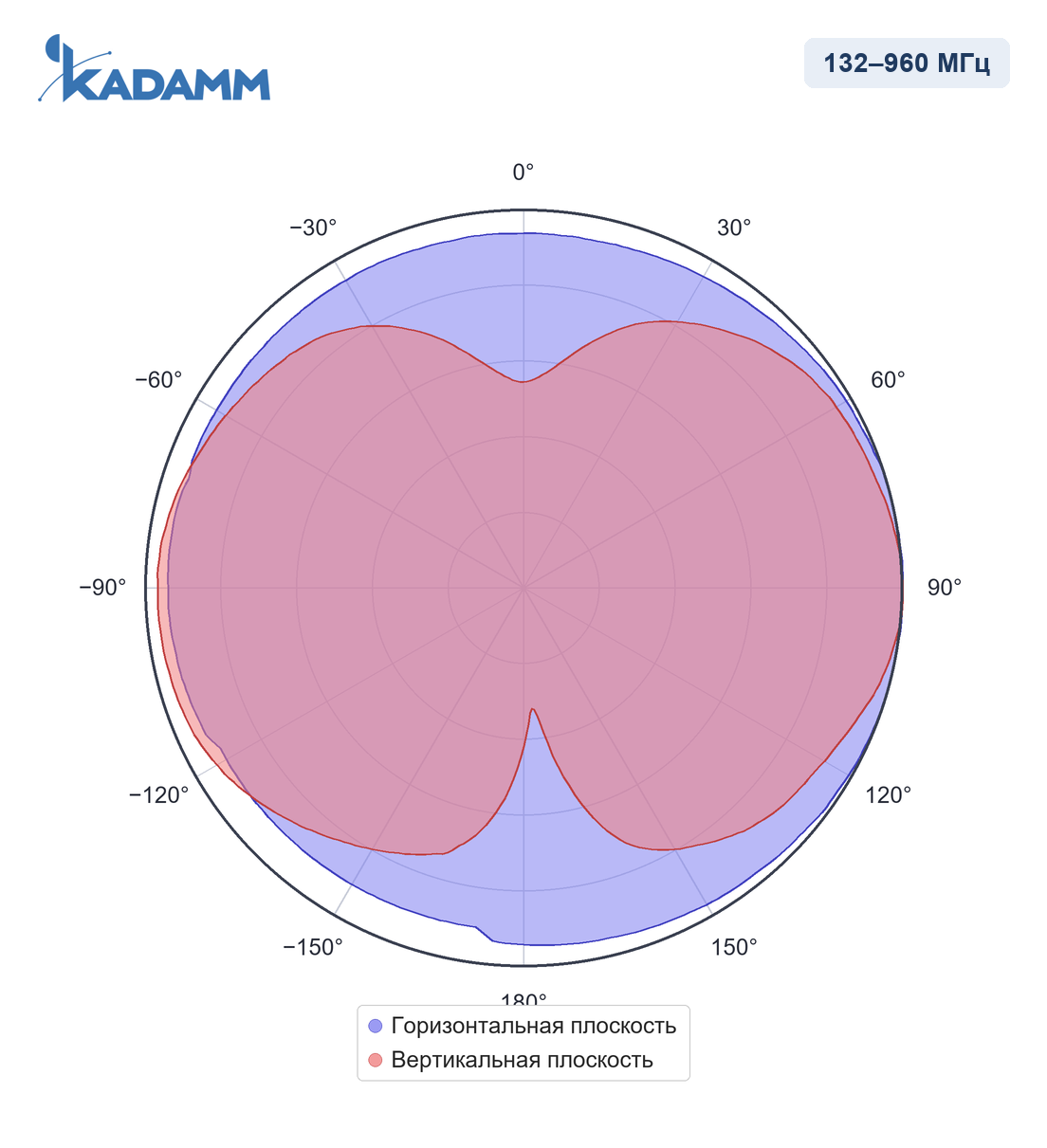

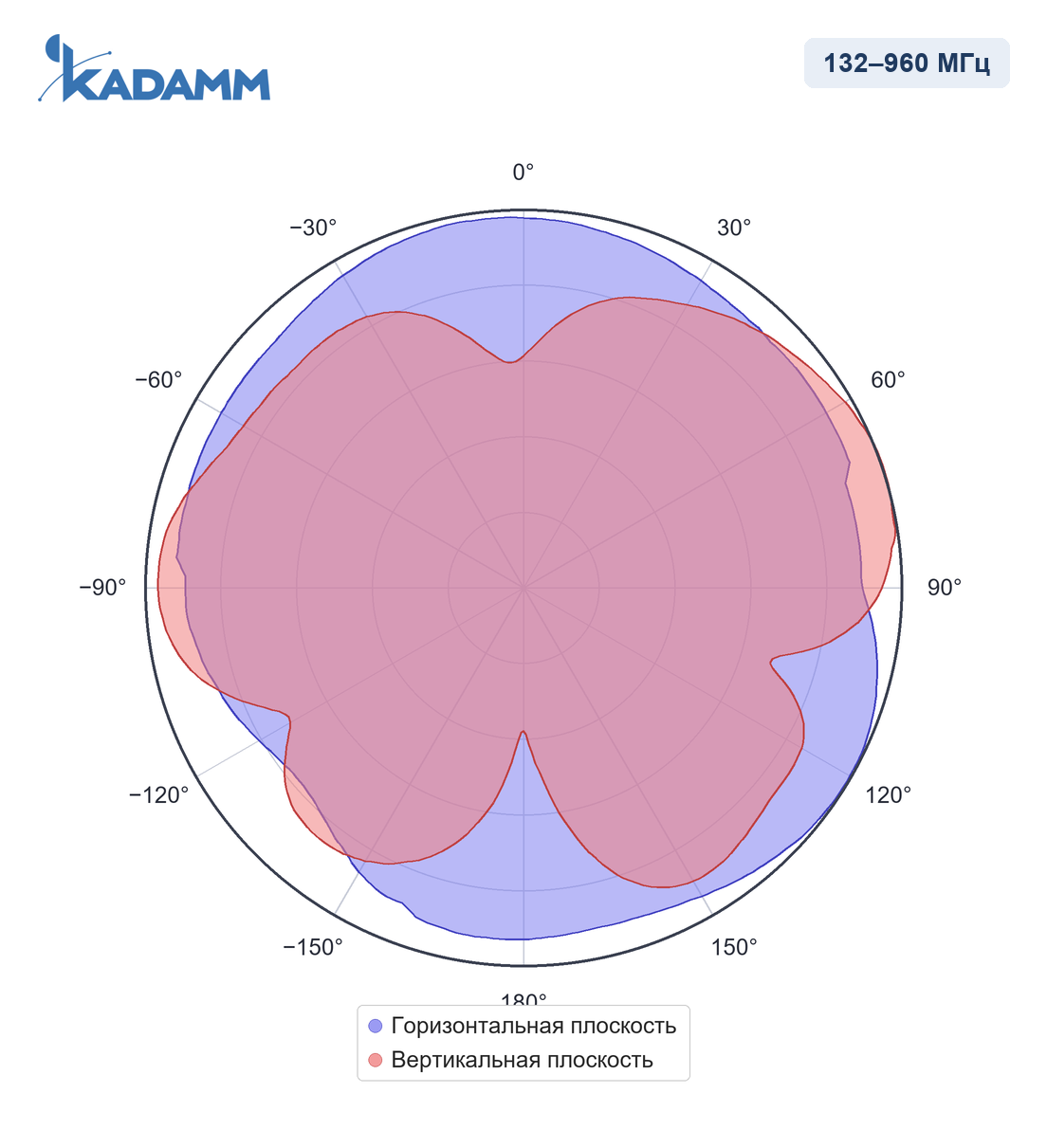

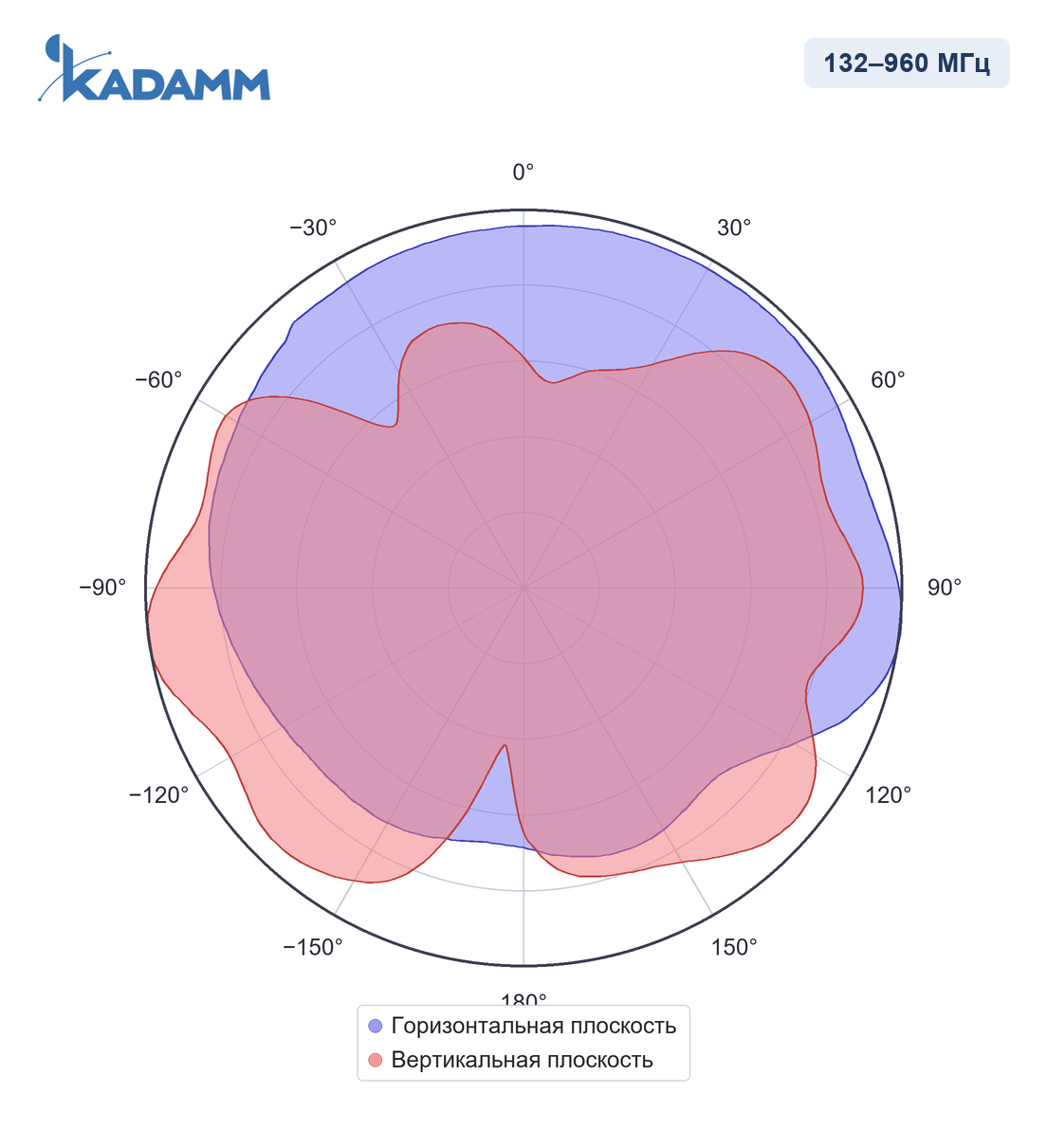

Диаграммы направленности KADAMM I-ATO4-132/960S в полосах 132–174 МГц, 380–570 МГц, 700–960 МГц — нормированные, в полярных координатах.
| Параметр | 132–174 МГц | 380–570 МГц | 700–960 МГц |
|---|---|---|---|
| Диапазон частот | 132–174 / 380–960 МГц | ||
| Коэффициент усиления, дБи | 1 | 1,5 | 3,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 70° | 45° |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 ≤2,0 ≤2,0 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 25 Вт | ||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 390 × 345 × 12 мм |
| Масса антенны | 0,55 кг |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATO4-132/960S работает в полосах 132–174 / 380–570 / 700–960 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы); TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8). Распределённые антенные системы (DAS) в торговых центрах, офисах, гостиницах, паркингах и на транспорте: равномерное покрытие открытых помещений при монтаже на подвесной потолок (LTE-450, LTE 700 (APT), LTE 800, GSM900, UMTS900, LTE 900).

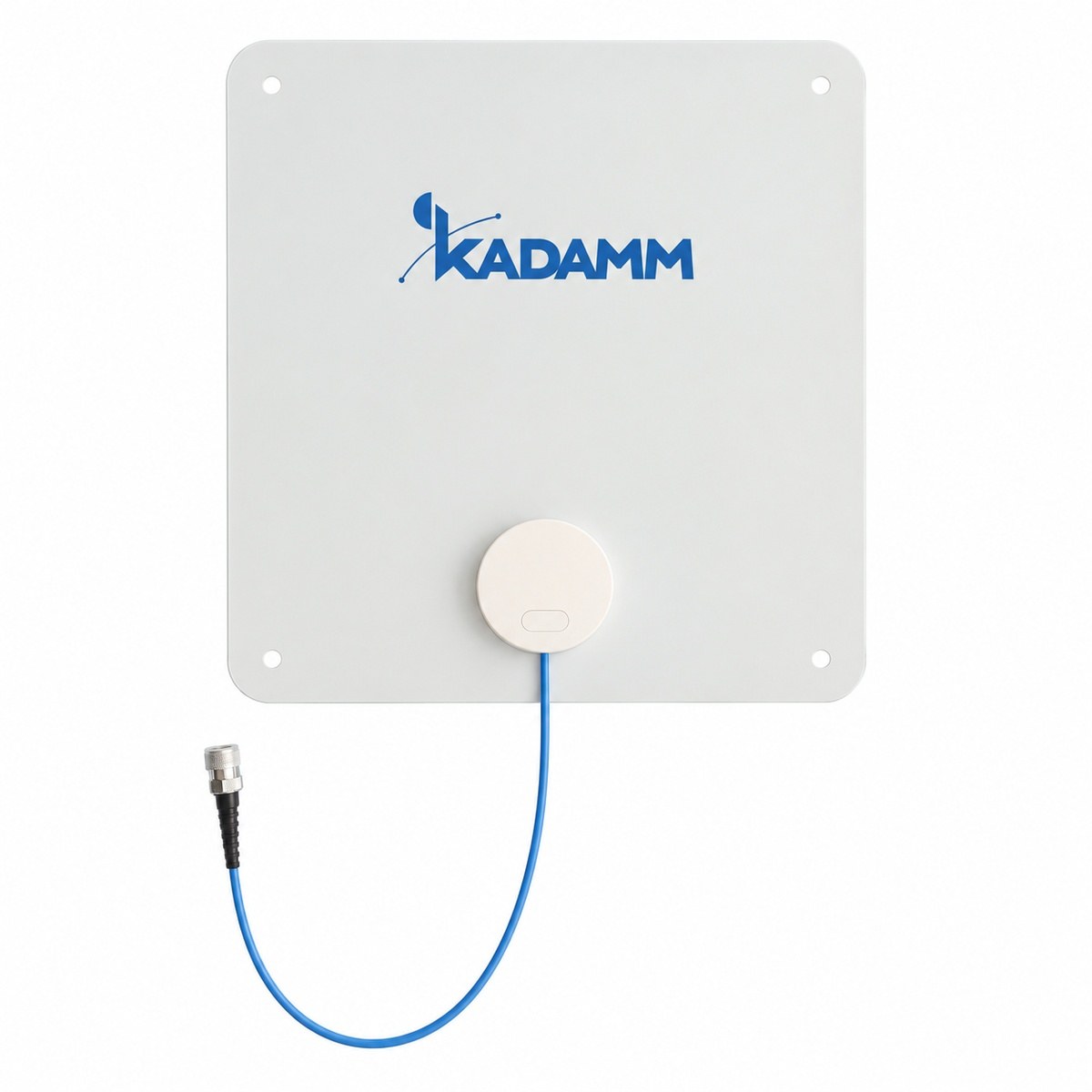

Антенна КАДАММ I-ATO4-132/960S, монтажный комплект.
| Параметр | I-ATO4-132/960S | I-ATO4-6927VS02 | I-ATO4-6960VS02 | I-ATO3-350/866S | I-ATP5-330/390S | I-ATP5-380/870S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 132–174 / 380–960 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | 350–370 / 806–866 МГц | 330–390 МГц | 380–400 / 806–870 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 85° | — |
| Коэффициент усиления | 3,5 дБи | 4 дБи | 5 дБи | 3 дБи | 5 дБи | 5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO4-132/960S — 132–174 / 380–570 / 700–960 МГц — перекрывают диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATO4-132/960S — розетка N или по заказу (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM I-ATO4-132/960S размеры 390 × 345 × 12 мм, масса 0,55 кг.
У KADAMM I-ATO4-132/960S: диапазоны 132–174 / 380–960 МГц, усиление 3,5 дБи. У KADAMM I-ATO4-6927VS02: диапазоны 698–960 / 1710–2700 МГц, усиление 4 дБи.
Артикул для заказа — KADAMM I-ATO4-132/960S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO4-132/960S могут уточняться без уведомления.
Поставляем KADAMM I-ATO4-132/960S — потолочная антенна 132–960 МГц, 3,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
