Внутренняя направленная антенна настенного крепления для распределённых антенных систем с кросс-поляризацией ±45°: 3300–4000 МГц, 2 порта.
Антенна КАДАММ I-ATP12-3300/4000M — внутренняя направленная антенна настенного крепления для распределённых антенных систем: одной излучающей системой 3300–4000 МГц, кросс-поляризацией ±45°, 2 портами. Рабочие полосы перекрывают LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42, B43, n78), возможно MIMO 2×2.
Коэффициент усиления 12 дБи, ширина ДН в горизонтальной плоскости 65°, в вертикальной 35°. Габариты 210 × 120 × 42 мм, масса 0,35 кг. КСВН не более 2,0.

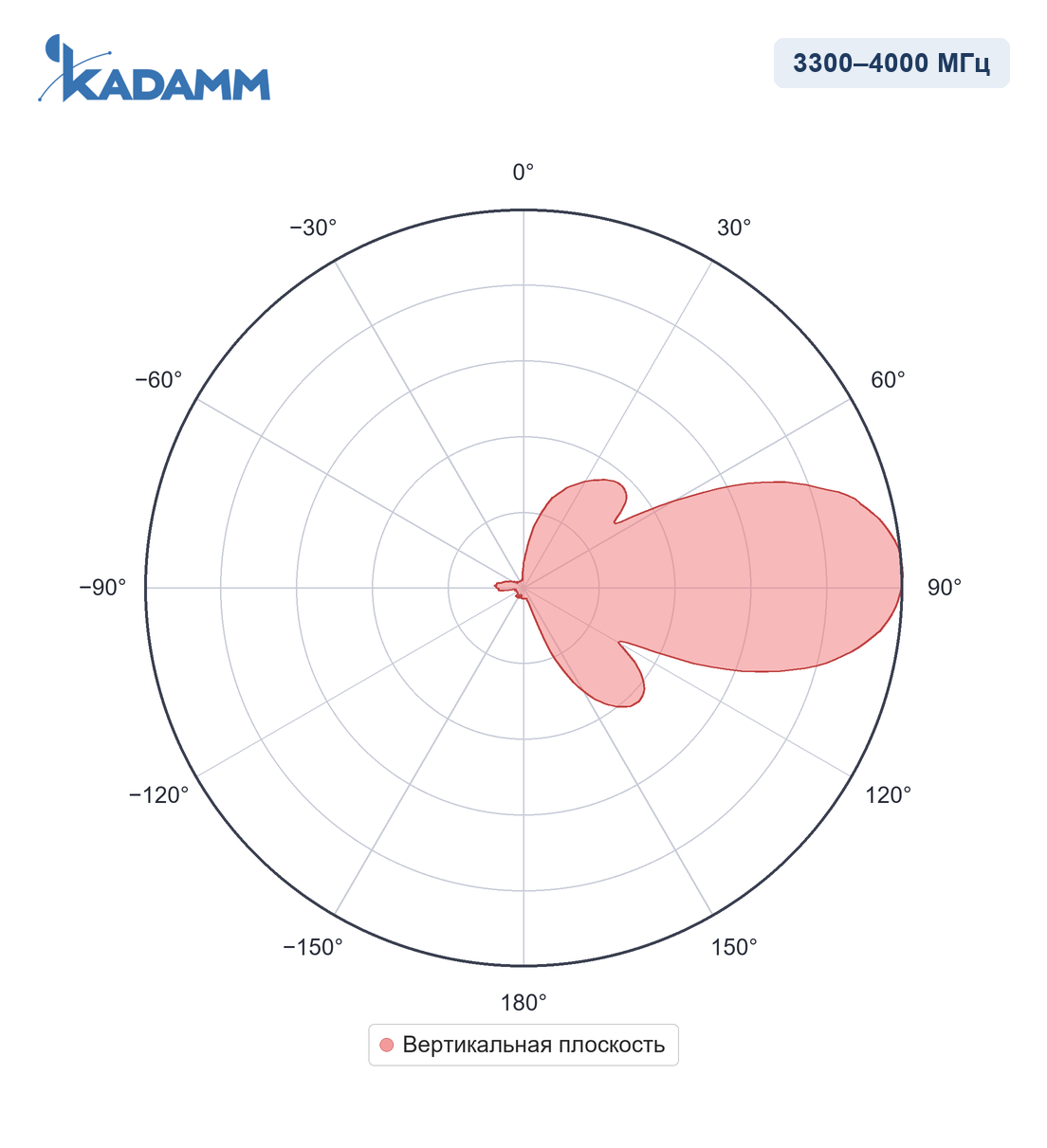

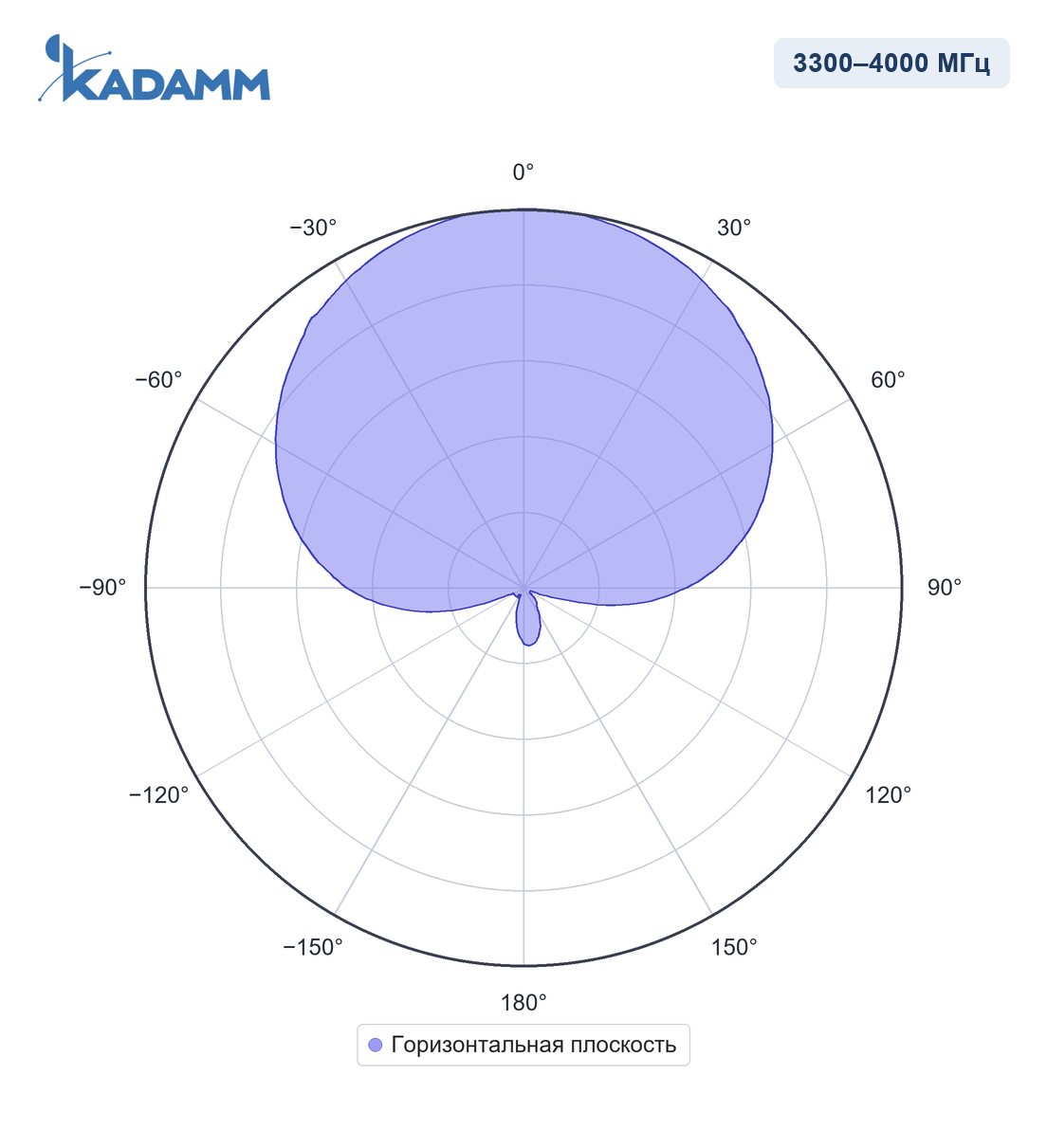

Диаграммы направленности KADAMM I-ATP12-3300/4000M в полосах 3300–4000 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–4000 МГц |
| Коэффициент усиления, дБи | 12 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35 ± 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Поляризация | ±45° |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 210 × 120 × 42 мм |
| Размеры упаковки | 244 × 128 × 78 мм |
| Масса антенны | 0,35 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATP12-3300/4000M работает в полосах 3300–4000 МГц: сети LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42/n78, B43/n78, n78). Распределённые антенные системы (DAS): вытянутые помещения, коридоры, тоннели, торговые залы с монтажом на стену или колонну, покрытие в заданном направлении без излучения «назад» (LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц).

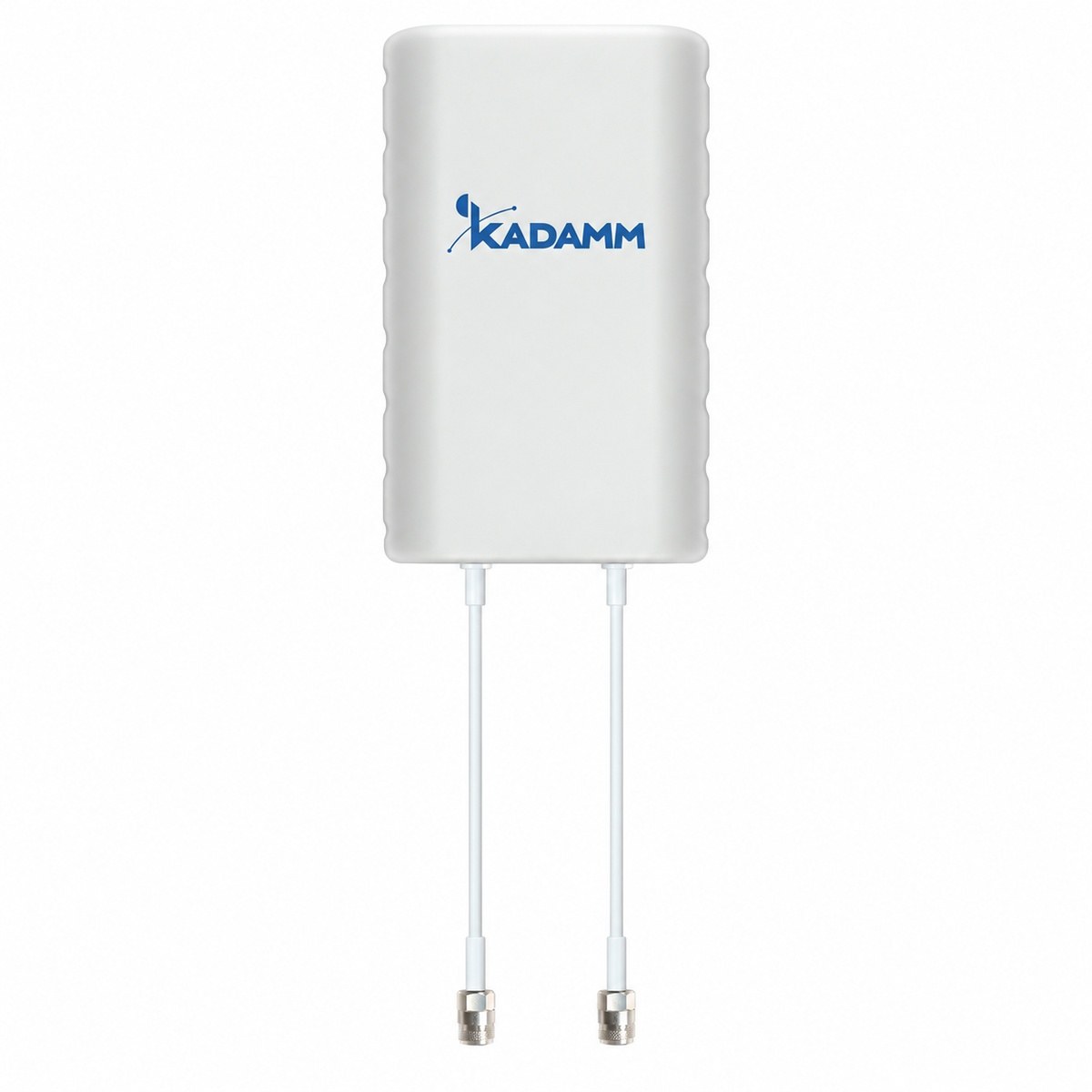

Антенна КАДАММ I-ATP12-3300/4000M, монтажный комплект.
| Параметр | I-ATP12-3300/4000M | I-ATO11-4720/4820M | I-ATP10-698/2700S-2 | I-ATP10-2400/2483S | I-ATP9-700/2700L2 | I-ATP15-3300/3800SH |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 3300–4000 МГц | 4720–4820 МГц | 698–960 / 1710–2700 МГц | 2400–2483 МГц | 698–960 / 1710–2700 МГц | 3300–3800 МГц |
| Поляризация | ±45° | ±45° | вертикальная | вертикальная | две линейные (V+H) | две линейные (V+H) |
| Ширина ДН по уровню −3 дБ | 65° | 360° | 77° | 110° | 82° | 25° |
| Коэффициент усиления | 12 дБи | 11 дБи | 9,5 дБи | 10 дБи | 9 дБи | 15 дБи |
| Тип | направленная внутренняя (indoor) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP12-3300/4000M — 3300–4000 МГц — перекрывают диапазоны 3GPP B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATP12-3300/4000M — 2 × розетка N или по заказу (IEC 61169-16), расположение — снизу; поляризация — ±45°.
У KADAMM I-ATP12-3300/4000M размеры 210 × 120 × 42 мм, масса 0,35 кг.
У KADAMM I-ATP12-3300/4000M: диапазоны 3300–4000 МГц, усиление 12 дБи, ширина луча 65°, тип направленная внутренняя (indoor) антенна. У KADAMM I-ATO11-4720/4820M: диапазоны 4720–4820 МГц, усиление 11 дБи, ширина луча 360°, тип потолочная ненаправленная (всенаправленная) антенна.
Артикул для заказа — KADAMM I-ATP12-3300/4000M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP12-3300/4000M могут уточняться без уведомления.
Поставляем KADAMM I-ATP12-3300/4000M — внутренняя панельная антенна 4G/5G MIMO 3300–4000 МГц, 12 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
