Внутренняя направленная антенна настенного крепления для распределённых антенных систем с кросс-поляризацией ±45°: 617–960 / 1710–2700 / 3300–3800 МГц, 2 порта.
Антенна КАДАММ I-ATP9-617/3800S — внутренняя направленная антенна настенного крепления для распределённых антенных систем: рабочими полосами 617–960, 1710–2700 и 3300–3800 МГц, кросс-поляризацией ±45°, 2 портами. Рабочие полосы перекрывают LTE 700 (APT), GSM900, GSM1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B28, B5, B1, B7, B42, n78), возможно MIMO 2×2.
Коэффициент усиления 8–9 дБи по диапазонам, ширина ДН в горизонтальной плоскости 80°, в вертикальной 30–70°. Габариты 306 × 250 × 86 мм, масса 1,1–1,5 кг. КСВН не более 2,0.

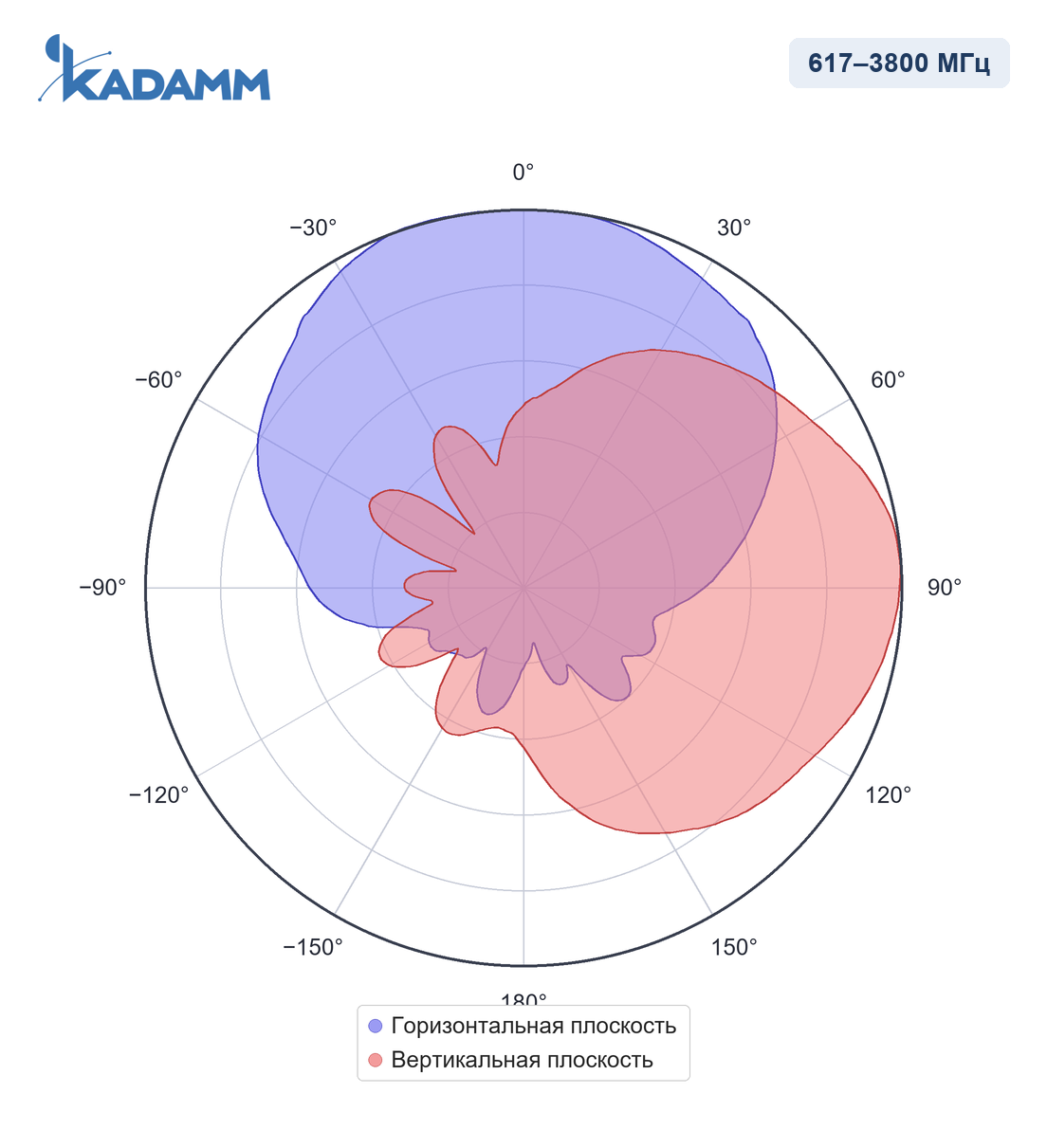

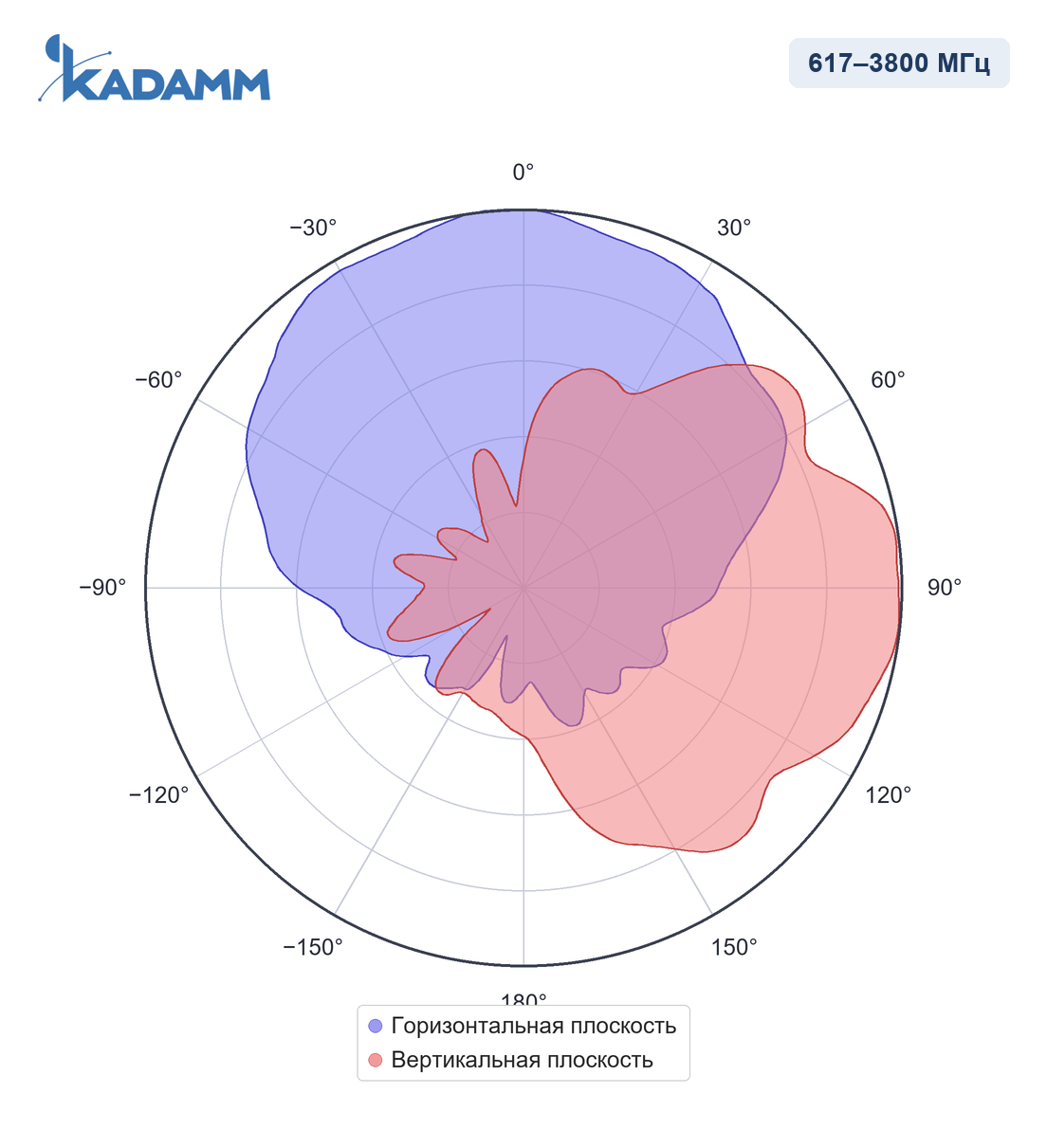

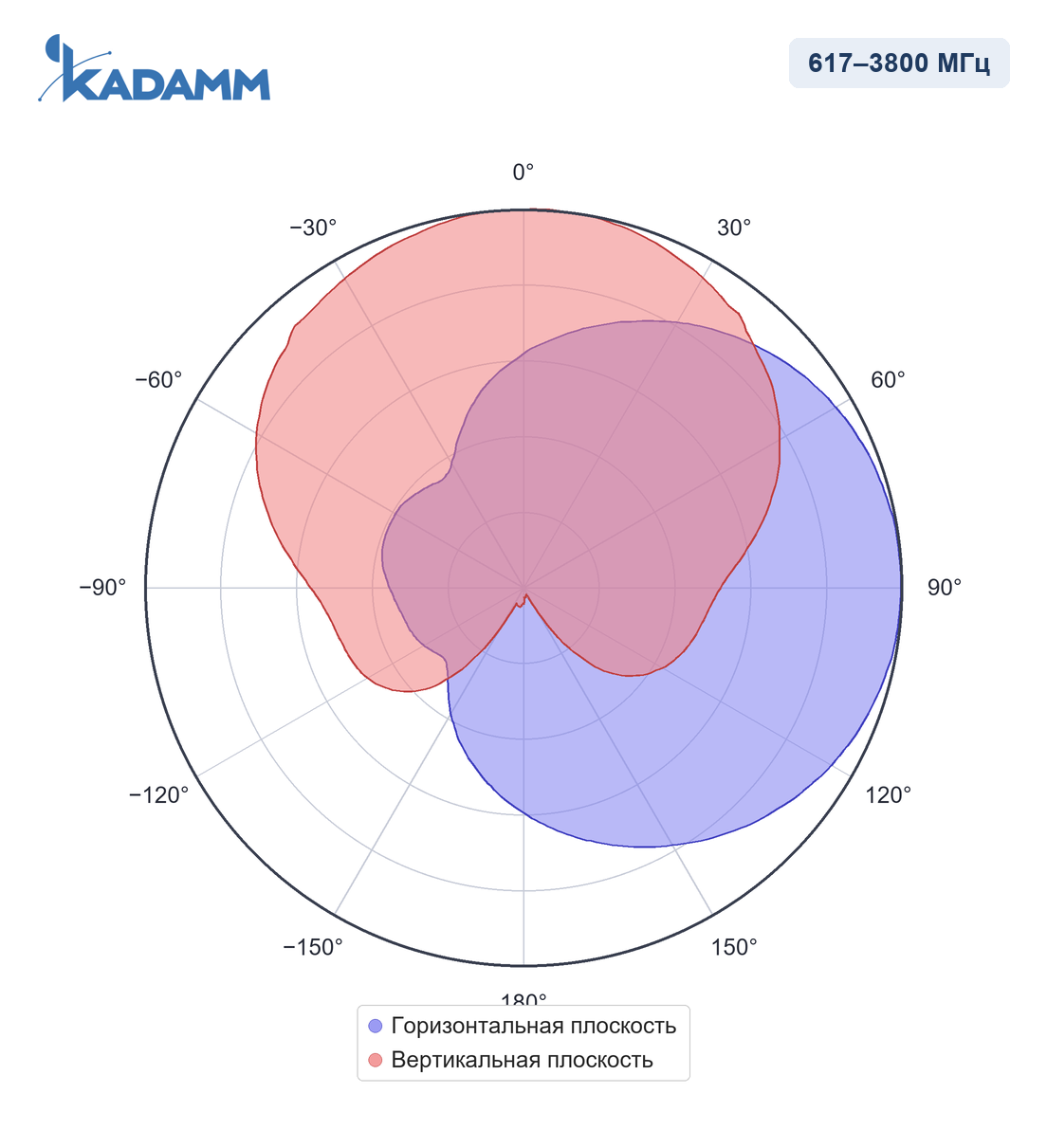

Диаграммы направленности KADAMM I-ATP9-617/3800S в полосах 617–960 МГц, 1710–2700 МГц, 3300–3800 МГц — нормированные, в полярных координатах.
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 20 | ||
| Поляризация | ±45° | ||
| КСВН | ≤2,0 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 306 × 250 × 86 мм |
| Размеры упаковки | 370 × 260 × 100 мм |
| Масса антенны | 1,1–1,5 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Артикул | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Разъём | Масса, кг |
|---|---|---|---|---|---|
| KADAMM I-ATP9-617/3800S | 8±1 / 9±1 / 8±1 | 80±15° | 70° / 55° / 30° | 2×розетка N или 4.3-10 | 1,1 |
| KADAMM I-ATP9-617/3800S-2 | 7,5±1 / 8±1 / 9±1 / 8±1 | 85±15° | 75° / 70° / 55° / 30° | 2×розетка 4.3-10 или N | 1,5 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATP9-617/3800S работает в полосах 617–960 / 1710–2700 / 3300–3800 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Направленная антенна: луч по исполнению, усиление по исполнению — связь с удалённой точкой или покрытие выбранного сектора.

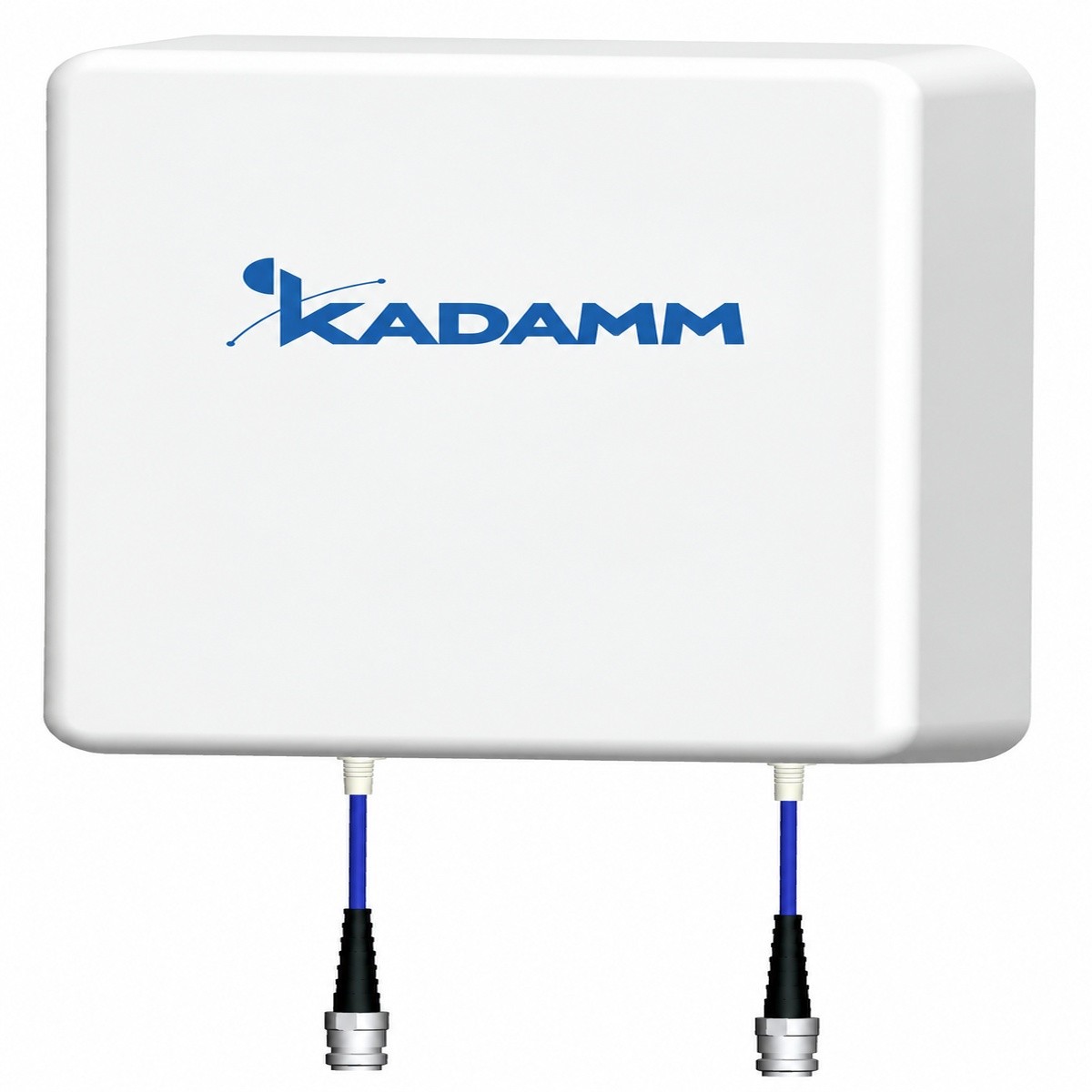

Антенна КАДАММ I-ATP9-617/3800S, монтажный комплект.
| Параметр | I-ATP9-617/3800S | I-ATP9-698/3800 | I-ATP8-698/4000M | I-ATP8-698/3800A | I-ATP8-698/3800M | I-ATP8-698-2700M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–4000 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 МГц |
| Поляризация | ±45° | вертикальная | ±45° | вертикальная | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 80° | 85°/75°/60° | 75° | 68° | 80° | 82° |
| Коэффициент усиления | 9 дБи | 9 дБи | 9 дБи | 8 дБи | 8 дБи | 8 дБи |
| Тип | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP9-617/3800S — 617–960 / 1710–2700 / 3300–3800 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATP9-617/3800S — по исполнению (см. таблицу «Исполнения»), расположение — снизу; поляризация — ±45°.
У KADAMM I-ATP9-617/3800S размеры 306 × 250 × 86 мм, масса 1,1–1,5 кг.
У KADAMM I-ATP9-617/3800S: диапазоны 617–960 / 1710–2700 / 3300–3800 МГц, ширина луча 80°, поляризация ±45°. У KADAMM I-ATP9-698/3800: диапазоны 698–960 / 1710–2700 / 3300–3800 МГц, ширина луча 85°/75°/60°, поляризация вертикальная.
Артикул для заказа — KADAMM I-ATP9-617/3800S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP9-617/3800S могут уточняться без уведомления.
Поставляем KADAMM I-ATP9-617/3800S — внутренняя панельная антенна 4G/5G 617–3800 МГц, 9 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
