Что такое «волновой канал» и при чём тут Яги
Это одно и то же изделие
В отечественной технической литературе такая антенна называется антенной типа «волновой канал», в мировой — Yagi-Uda, по фамилиям Хидэцугу Яги и Синтаро Уда. Отсюда и разнобой в запросах: «антенна яги», «антенна уда яги», «антенна волновой канал» — ищут одно и то же. В ГОСТ-терминологии это директорная антенна: у неё есть директоры, направляющие излучение.
Кому она нужна на объекте
Речь о заводских антеннах для стационарных задач: абонентская точка ведомственной сети на удалённом объекте, телеметрия и SCADA, ретранслятор, донорская антенна репитера сотовой связи, приёмный пункт радиомониторинга. Это не самодельная конструкция из подручного металла: у заводской антенны нормированы усиление, КСВН во всей полосе, ветровая стойкость и защита от коррозии, а элементы не уводит в первую же зиму.
Шаг 1. Диапазон и полоса
Директорная антенна принципиально узкополосна: рабочая полоса задаётся длиной элементов, и за её пределами КСВН быстро растёт. Поэтому модель подбирают под конкретные частоты сети.
| Диапазон | Что закрывает | Модели | Усиление |
|---|---|---|---|
| VHF 134–173 МГц | Диспетчерская связь, транспорт, речные объекты | KADAMM ADY-134-173-150B · KADAMM ADY-134-173-150E | 9 и 14,5 дБи |
| VHF 158–168 МГц | Узкий участок, компактная антенна | KADAMM ADY-158-168-150B2 | 2 дБи |
| UHF 400–490 МГц | TETRA, DMR, телеметрия, LTE-450 | KADAMM ADY-400-440-Z3 · KADAMM ADY-400-490-Z5 · KADAMM ADY-400-480-Z8 · KADAMM ADY-400-49-0E | 6,5–14,7 дБи |
| UHF 450–470 МГц | Узкополосные исполнения под конкретный участок | KADAMM ADY-450-470-Z5C10A · KADAMM ADY-450-470-Z8C · KADAMM ADY-450-470-Z15C15A | 9–13 дБи |
| 806–960 МГц | Донорская антенна репитера, GSM-900 и LTE-800 | KADAMM K81809011Y | 11 дБи |
| 1710–2170 МГц | Донорская антенна репитера, LTE-1800 и UMTS-2100 | KADAMM K81172113Y | 13 дБи |
Если сеть работает сразу в нескольких диапазонах или частоты ещё могут измениться, директорная антенна — неудачный выбор: она рассчитана на одну полосу. В таком случае берут логопериодическую, о ней ниже.
Шаг 2. Усиление против ширины луча
Каждый добавленный директор прибавляет усиление и одновременно сужает главный лепесток. Это не бесплатный выигрыш: чем уже луч, тем точнее должно быть наведение и тем чувствительнее антенна к смещению мачты под ветром.
| Усиление | Ширина луча | Когда брать | Пример |
|---|---|---|---|
| 2–6,5 дБи | широкий | Короткая линия, подвижный корреспондент, запас на неточность наведения | KADAMM ADY-158-168-150B2 · KADAMM ADY-400-440-Z3 |
| 9–11,2 дБи | средний | Типовая абонентская точка и телеметрия | KADAMM ADY-400-490-Z5 · KADAMM ADY-400-480-Z8 |
| 13 дБи | 35–41° у сотовых моделей | Донорская антенна репитера, дальняя линия | KADAMM K81172113Y · KADAMM ADY-450-470-Z15C15A |
| 14,5–14,7 дБи | около 20° | Предельная дальность, слабый сигнал, точное наведение обязательно | KADAMM ADY-134-173-150E · KADAMM ADY-400-49-0E |
Луч 20° означает, что отклонение мачты или ошибка наведения на 10–15° срезает половину выигрыша. Если нет возможности навести и жёстко зафиксировать антенну, модель на 9–11 дБи на практике окажется лучше «самой мощной».
Шаг 3. Наведение и поляризация
Как наводят
Азимут выставляют по карте или GPS-ориентиру, затем доводят по уровню сигнала: у большинства радиостанций и репитеров есть индикатор RSSI, по нему антенну поворачивают до максимума и только потом затягивают хомуты. Проверять стоит и «зеркальные» направления: узкий луч легко навести на боковой лепесток и получить устойчивую, но слабую связь.
Про поляризацию
Директорная антенна поляризована по плоскости своих элементов. Для связи с базовой станцией УКВ или с сотовой сетью элементы ставят вертикально — так же ориентированы антенны абонентских станций. Горизонтальная установка уместна только если так же работает корреспондент; рассогласование поляризаций обходится дороже, чем разница между моделью на 9 и на 14 дБи.
Когда вместо Яги нужна логопериодическая
Логопериодическая антенна — тоже направленная и тоже с элементами на траверсе, но длины и шаг элементов меняются в геометрической прогрессии, поэтому в каждой части полосы работает своя группа. Усиление ниже, чем у сопоставимой по размеру Яги, зато полоса шире в разы.
| Модель | Диапазоны | Усиление | Луч | Для чего |
|---|---|---|---|---|
| KADAMM K81702711L | 698–960 / 1710–2700 МГц | 10,5 дБи | 62° | Донорская антенна репитера 2G–4G |
| KADAMM ALP-657027V11S04 | 698–960 / 1710–2700 МГц | 10,5 дБи | 62° | То же, уличное исполнение |
| KADAMM ALP-757927V11 | 790–960 / 1710–2700 / 3300–3800 МГц | 11,5 дБи | 73° | Репитер или малая сота с запасом на 5G |
Простое правило: один известный диапазон — Яги, несколько диапазонов сразу — логопериодическая. Для репитера, который усиливает все сети оператора, другого разумного варианта, по сути, нет.
Четыре типовые задачи
Директорную антенну почти всегда ставят в одной из четырёх ситуаций, и от задачи зависит, какое усиление разумно.
Абонентская точка ведомственной сети
Удалённый объект принимает базовую станцию, которая на штырь берётся неуверенно. Здесь работает «золотая середина»: KADAMM ADY-400-490-Z5 на 9 дБи или KADAMM ADY-400-480-Z8 на 11,2 дБи в UHF, KADAMM ADY-134-173-150B на 9 дБи в VHF. Луч ещё достаточно широкий, чтобы антенну можно было навести один раз и забыть про неё, а выигрыша хватает, чтобы связь перестала пропадать.
Телеметрия и SCADA

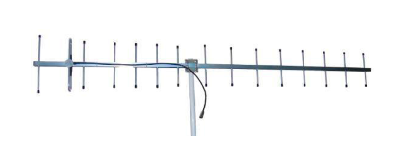

Линия «точка–точка» между объектом и диспетчерской: корреспондент неподвижен, частоты известны и не меняются годами. Это идеальный случай для узкополосной модели с высоким усилением — KADAMM ADY-450-470-Z8C на 11,2 дБи или KADAMM ADY-450-470-Z15C15A на 13 дБи в полосе 450–470 МГц. Узкий луч здесь не помеха, а плюс: он отсекает помехи с боковых направлений.
Донорская антенна репитера
Усилитель сотового сигнала смотрит на вышку оператора. Если усиливается один диапазон, берут KADAMM K81809011Y на 806–960 МГц (11 дБи, луч 35°) или KADAMM K81172113Y на 1710–2170 МГц (13 дБи, луч 41°). Если репитер многодиапазонный — только логопериодическая, иначе часть сетей останется без донора.
Ретрансляция и радиомониторинг
Задачи, где дорог каждый децибел и есть возможность точно навести антенну на стационарной мачте: KADAMM ADY-134-173-150E на 14,5 дБи в VHF и KADAMM ADY-400-49-0E на 14,7 дБи в UHF, оба с лучом около 20°.
Что влияет на дальность, кроме усиления
Усиление антенны — только один из множителей. На практике дальность связи чаще упирается в другое:
- Высота подвеса и прямая видимость. На УКВ и выше связь идёт практически по прямой; поднять антенну над препятствием обычно даёт больше, чем заменить её на более мощную.
- Потери в кабеле. Они растут с частотой и длиной трассы: на UHF длинный тонкий фидер способен съесть весь выигрыш антенны. Кабель подбирают вместе с антенной.
- Мощность и чувствительность обеих сторон. Линия работает в обе стороны, и слабое звено определяется худшей из двух точек.
- Совпадение поляризаций. Вертикаль против горизонтали — потери, которые не компенсировать усилением.
- Жёсткость мачты. Узкий луч требует, чтобы антенна не гуляла под ветром.
Пять ошибок
- Берут «побольше децибел» и не наводят. Антенна на 14,7 дБи с лучом 20° без точного наведения работает хуже девятидецибельной.
- Ставят Яги на многодиапазонный репитер. Усилитель работает во всех полосах оператора, а антенна — в одной; остальные сети остаются без донора.
- Монтируют элементы горизонтально «чтобы вписалось». Потеря на рассогласовании поляризаций перекрывает всю разницу в усилении.
- Крепят на тонкую трубу или высокую нежёсткую мачту. Узкий луч и парусность траверсы означают, что зимой антенна будет «гулять» вместе с сигналом.
- Забывают про грозозащиту. Отдельно стоящая мачта с направленной антенной — классическая точка удара; разрядник на вводе и заземление обязательны.
Что именно заказать в тракт вместе с антенной, разобрано в статьях о спецификации фидерной линии и о грозозащите антенных трактов.
