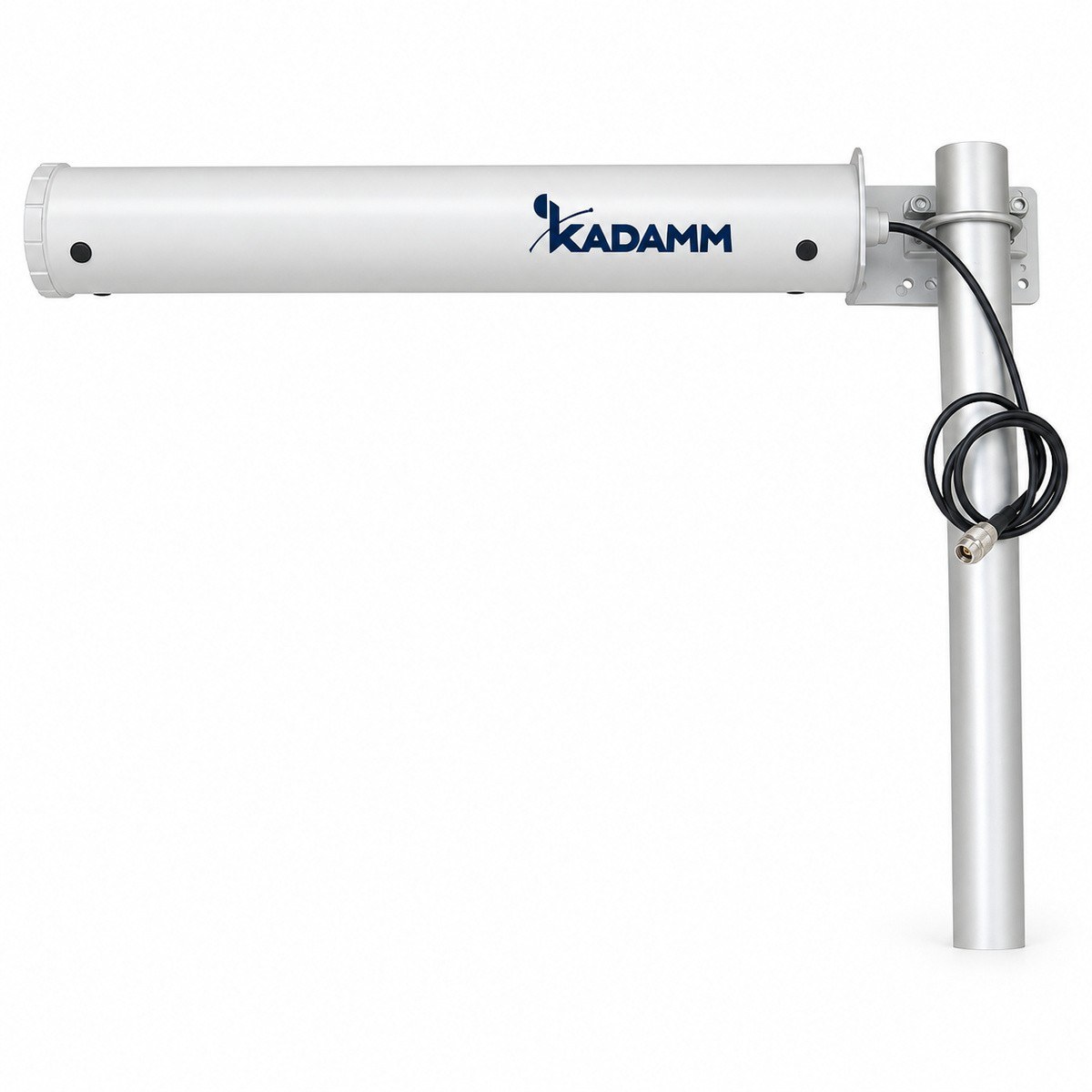

KADAMM ADY-2400-2483-15 — направленная антенна «волновой канал» (Яги) на полосу 2400–2483 МГц. Основные данные: усиление 15 дБи; луч по горизонтали 29°; по вертикали 25°; отношение вперёд/назад 18 дБ; поляризация вертикальная.
Главное в KADAMM ADY-2400-2483-15 — коэффициент усиления 15 дБи и ширина ДН 29°. У KADAMM ADY-2400-2500-15 полоса 2400–2500 МГц, у KADAMM ADY-2400-2483-15 — 2400–2483 МГц. Все частоты KADAMM ADY-2400-2483-15 перекрывает и KADAMM ADY-2400-2500-15.
На общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Поле активного вибратора наводит токи в пассивных элементах; их излучение суммируется в сторону директоров и гасится назад, формируя узкий луч вдоль траверсы. Новые директоры сужают луч и прибавляют усиление, но с убывающей отдачей: каждый следующий децибел длинной антенне даётся труднее.
На средней частоте полосы (2442 МГц) длина волны около 0,12 м, а длина антенны 605 мм — примерно 4,9 длины волны. Этим отношением определяются усиление и ширина луча: при длине до четверти–половины волны антенна близка к диполю с рефлектором, при одной–двух длинах волны — к узконаправленной.
Отношение вперёд/назад 18 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 63 раза по мощности. Это защищает приёмник от помех со стороны, противоположной корреспонденту, и позволяет ставить на одну мачту антенны, смотрящие в разные стороны.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N, вывод снизу, на конце кабеля.
Исполнение: размеры 605 мм, масса 1,2 кг, крепление на мачту (трубу); опорную трубу готовит заказчик, ветер до 55 м/с, рабочая температура −40…+70 °C. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.

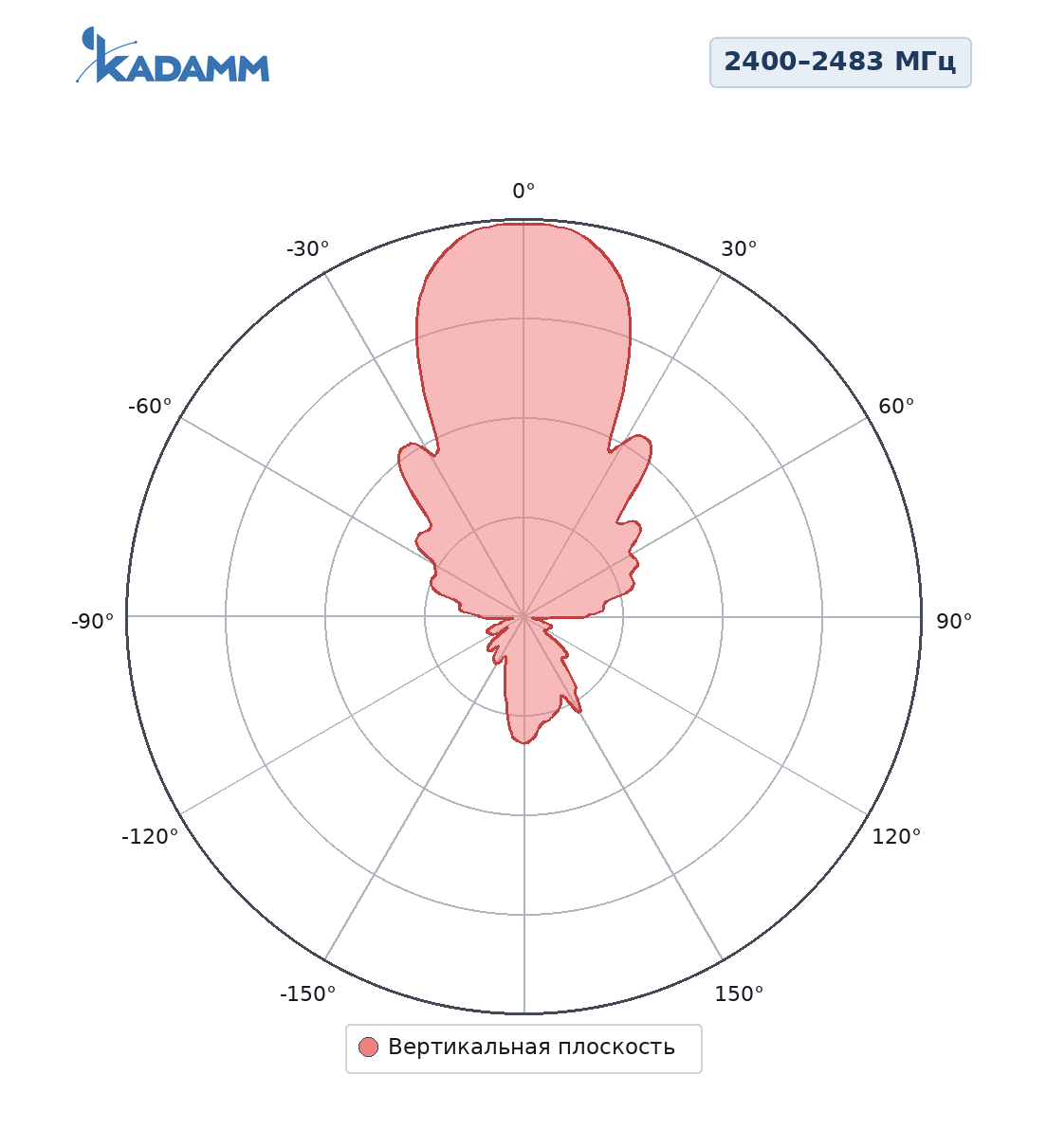

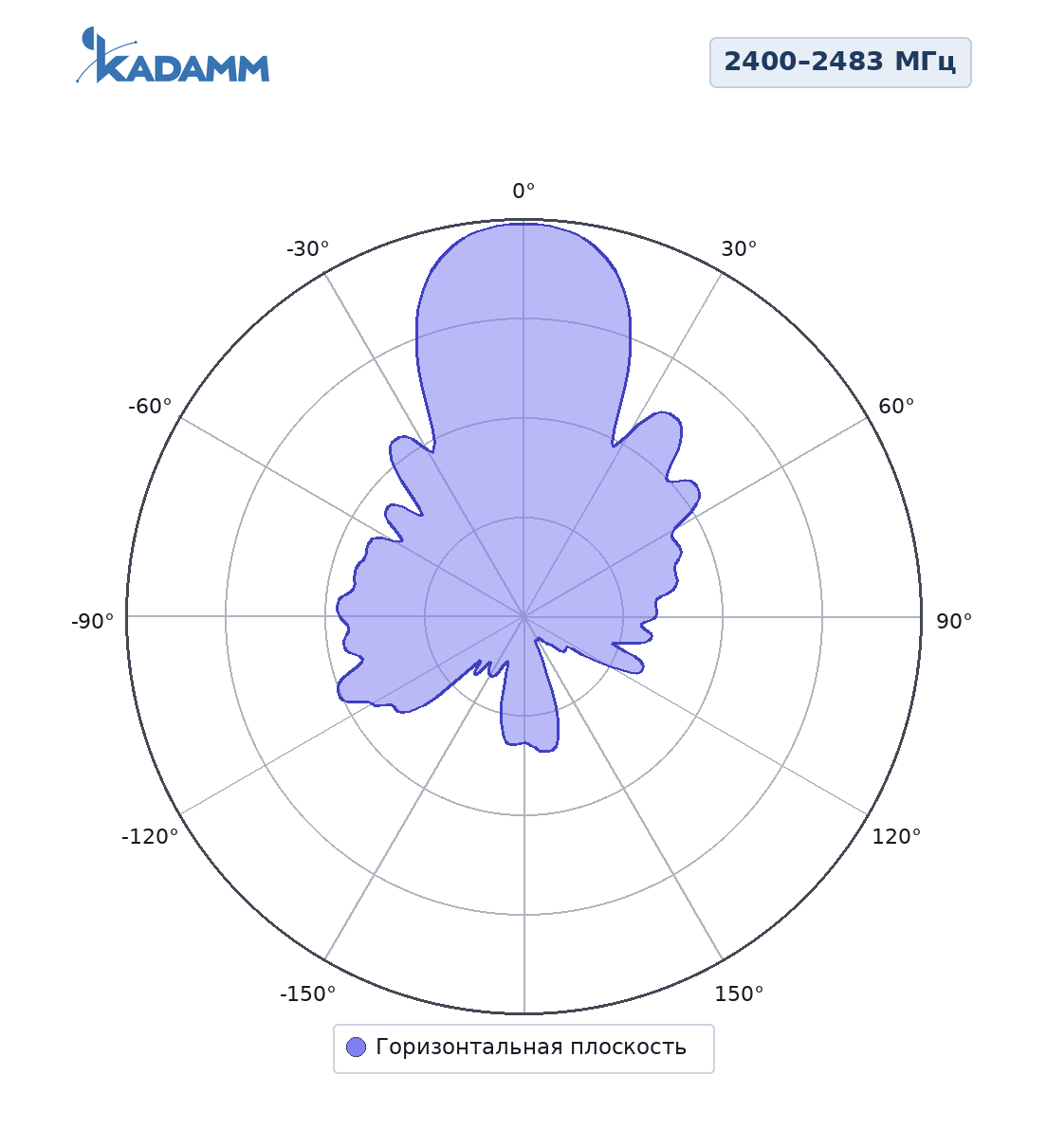

Диаграммы направленности KADAMM ADY-2400-2483-15 в полосах 2400–2483 МГц, вертикальная плоскость, 2400–2483 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
Ключевые особенности
Директорная конструкция15 дБи и луч 29°: дальняя связь и ослабление помех, приходящих сбоку.
КомпактностьГабариты 605 мм, масса 1,2 кг, крепление на мачту (трубу); опорную трубу готовит заказчик.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Всепогодное исполнениеРабочая температура −40…+70 °C, ветер до 55 м/с.
Электрические характеристики
Параметр
Значение
Диапазон частот
2400–2483 МГц
Коэффициент усиления, дБи
15
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
29°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
25°
Коэффициент защитного действия (отношение вперёд/назад), дБ
18
Поляризация
Вертикальная
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N (IEC 61169-16)
Расположение разъёмов
Снизу, на конце кабеля
Размеры (В × Ш × Г)
605 мм
Масса антенны
1,2 кг
Максимальная скорость ветра
55 м/с
Цвет радома
Белый
Рабочая температура
−40…+70 °C
Крепление
на мачту (трубу); опорную трубу готовит заказчик
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N
Применение
Антенна смотрит на одну точку — базовую станцию, ретранслятор или вторую сторону канала. Все частоты линии должны лежать в полосе 2400–2483 МГц.
Обычные применения — донор репитера (сотовая связь, радиосвязь), абонентский пункт на границе покрытия, телеметрия и SCADA, модем, который ловит удалённую базовую станцию.
Как подобрать
Полоса. Все частоты линии — внутри 2400–2483 МГц.
Ширина луча. 29° по горизонтали: узкий луч — больше дальность и защита от помех, но точнее наведение.
Поляризация. Совпадает с антенной на другом конце линии.
Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.
Крепление. Крепление на мачту (трубу); опорную трубу готовит заказчик; масса 1,2 кг.
Комплект поставки
Антенна КАДАММ ADY-2400-2483-15, крепёж для монтажа на мачту (трубу); опорную трубу готовит заказчик.
Сравнение с похожими антеннами KADAMM
Параметр
ADY-2400-2483-15
ADY-2400-2483-11
ADY-2400-2483-10
ADY-2400-2500-15
ADY-2400-2500-16
ADY-1920-2170-16
Фото
Диапазон частот
2400–2483 МГц
2400–2483 МГц
2400–2483 МГц
2400–2500 МГц
2400–2500 МГц
1920–2170 МГц
Поляризация
вертикальная
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная
вертикальная или горизонтальная (выбирается при монтаже)
вертикальная
горизонтальная или вертикальная (по установке)
Ширина ДН по уровню −3 дБ
29°
35°
25°
29°
35°
30° в горизонтальной, 30° в вертикальной плоскости
Наводка идёт в два шага: грубо — по карте или компасу, точно — по уровню сигнала, медленно поворачивая антенну и фиксируя её на максимуме. С лучом 29° неточность в пару градусов незаметна; узкий луч требует обязательной доводки.
Угол места выставляют близким к горизонту, если корреспондент далеко, и опускают, если он ниже и рядом. На обоих концах поляризация должна совпадать: развёрнутая на 90° антенна теряет до 20 дБ и больше. Наводят по очереди: первую сторону, затем вторую, а потом при нужде уточняют первую ещё раз.
Можно, если разнести их по направлению и высоте. Отношение вперёд/назад 18 дБ ослабляет сигналы с тыла, поэтому антенны, смотрящие в разные стороны, мешают друг другу мало; антенны в одном направлении разносят по вертикали. На общей траверсе антенны разных диапазонов разносят не меньше чем на длину волны нижнего из них.
Развязка между донорской и сервисной антеннами должна превышать усиление репитера — иначе он самовозбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Если развязки всё равно не хватает, помогает фильтр на входе репитера или смена схемы установки.
Подойдёт, когда каналы передачи и приёма находятся внутри 2400–2483 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,5), поэтому достаточно не прижимать каналы к самым краям диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.
Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
Ответную часть кабеля подбирают под разъём антенны — 1×N. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.
Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.
Данные для монтажа: крепление — на мачту (трубу); опорную трубу готовит заказчик; масса — 1,2 кг; предельный ветер — 55 м/с. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём.
Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
