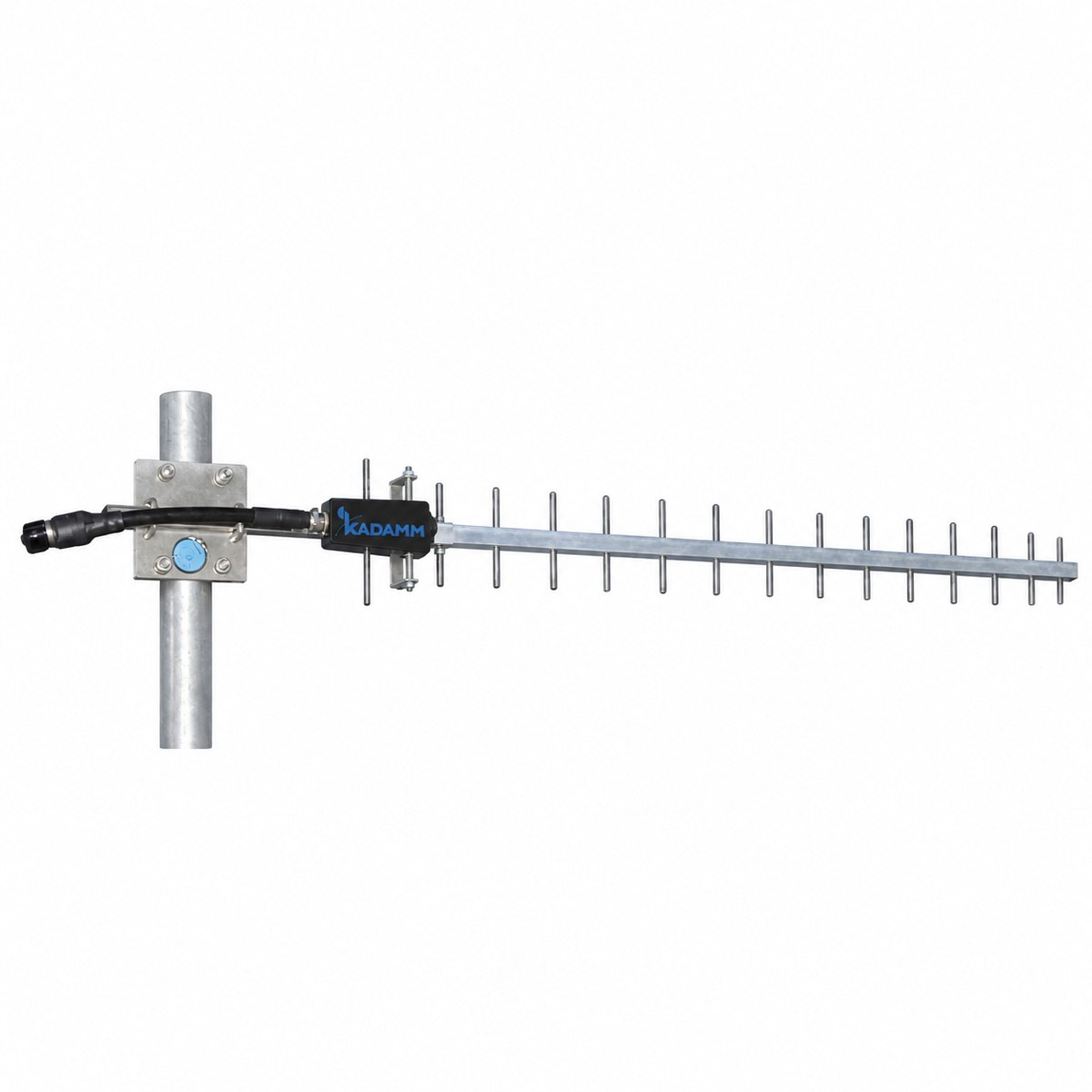

KADAMM ADY-1120-1200-12 — антенна Яги 1,2 ГГц (1120–1200 МГц), 12 дБи

Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 1120–1200 МГц, 1 порт.

KADAMM ADY-1120-1200-12
1120–1200 МГц
Диапазон
12 дБи
Усиление
36°
Ширина луча (Г)
Вертикальная или горизонтальная (выбирается при монтаже)
Поляризация
1×N
Разъёмы
1050 мм
Длина

О модели

KADAMM ADY-1120-1200-12 — направленная антенна «волновой канал» (Яги) на полосу 1120–1200 МГц. Основные данные: усиление 12 дБи; луч по горизонтали 36°; по вертикали 32°; отношение вперёд/назад не менее 18 дБ; поляризация вертикальная или горизонтальная (выбирается при монтаже).

Для KADAMM ADY-1120-1200-12 опорные цифры — полоса 1120–1200 МГц и разъём типа N. Ближайшая модель в линейке — KADAMM ADY-1120-1200-13: у неё усиление 13 дБи и ширина ДН по горизонтали 30°, у KADAMM ADY-1120-1200-12 — 12 дБи и 36°.

На общей траверсе стоят активный вибратор, рефлектор позади него и директоры впереди. Токи в пассивных элементах наводятся полем активного и по фазе складываются в направлении директоров, а назад гасятся — так получается узкий луч вдоль траверсы. Каждый добавленный директор сужает луч и поднимает усиление, но всё медленнее: длинная антенна даёт выигрыш дороже короткой.

В середине полосы (1160 МГц) волна около 0,26 м; при длине 1050 мм антенна укладывается примерно в 4,1 длины волны. Этим отношением определяются усиление и ширина луча: при длине до четверти–половины волны антенна близка к диполю с рефлектором, при одной–двух длинах волны — к узконаправленной.

Поляризация задаётся при монтаже поворотом траверсы: вертикальные элементы дают вертикальную поляризацию, привычную радиостанциям и модемам, горизонтальные — горизонтальную, удобную для развязки соседних линий. На обоих концах линии поляризация должна совпадать.

Отношение вперёд/назад не менее 18 дБ означает, что сигнал с тыльной стороны ослаблен примерно в 63 раза по мощности. Приёмник защищён от помех с тыла, а на одной мачте можно разместить антенны, направленные в разные стороны.

Подключение: КСВН не более 1,5, то есть к передатчику возвращается не больше 4 % мощности; волновое сопротивление 50 Ом; на вход — до 100 Вт; разъём 1×N.

Исполнение: размеры 1050 мм, масса 0,9 кг, крепление Ø40–50 мм, ветер до 60 м/с. Опору и кронштейн считают по массе и площади антенны, а кабель фиксируют по опоре — разъём не должен держать его вес.

Ключевые особенности

Директорная конструкция12 дБи и луч 36°: дальняя связь и ослабление помех, приходящих сбоку.
КомпактностьДлина 1050 мм, вес 0,9 кг, под трубу Ø40–50 мм.
Поляризация по выбору при монтаже1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Всепогодное исполнениеВетер до 60 м/с.

Электрические характеристики

ПараметрЗначение
Диапазон частот1120–1200 МГц
Коэффициент усиления, дБи12
Ширина ДН по уровню −3 дБ, горизонтальная плоскость36°
Ширина ДН по уровню −3 дБ, вертикальная плоскость32°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥18
ПоляризацияВертикальная или горизонтальная (выбирается при монтаже)
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Длина1050 мм
Масса антенны0,9 кг
Максимальная скорость ветра60 м/с
Крепление на трубуØ40–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу

Применение

Антенна смотрит на одну точку — базовую станцию, ретранслятор или вторую сторону канала. По частотам она подходит для: GPS L5 / Galileo E5a.

Обычные применения — донор репитера (сотовая связь, радиосвязь), абонентский пункт на границе покрытия, телеметрия и SCADA, модем, который ловит удалённую базовую станцию.

Как подобрать

Полоса. Все частоты линии — внутри 1120–1200 МГц.

Ширина луча. 36° по горизонтали: узкий луч — больше дальность и защита от помех, но точнее наведение.

Поляризация. Совпадает с антенной на другом конце линии.

Разъём и кабель. Разъём 1×N; сечение кабеля — по длине и частоте.

Крепление. Крепление Ø40–50 мм; масса 0,9 кг.

Комплект поставки

Антенна KADAMM ADY-1120-1200-12, монтажный комплект на трубу Ø40–50 мм.

Сравнение с похожими антеннами KADAMM

ПараметрADY-1120-1200-12ADY-1120-1200-11ADY-1120-1200-13ADY-1120-1200-95ADY-1400-1550-11ADY-1400-1550-12
ФотоKADAMM ADY-1120-1200-12KADAMM ADY-1120-1200-11KADAMM ADY-1120-1200-13KADAMM ADY-1120-1200-95KADAMM ADY-1400-1550-11KADAMM ADY-1400-1550-12
Диапазон частот1120–1200 МГц1120–1200 МГц1120–1200 МГц1120–1200 МГц1400–1550 МГц1400–1550 МГц
Поляризациявертикальная или горизонтальная (выбирается при монтаже)вертикальная или горизонтальная (выбирается при монтаже)вертикальная или горизонтальная (выбирается при монтаже)вертикальная или горизонтальная (выбирается при монтаже)вертикальная или горизонтальная (выбирается при монтаже)вертикальная или горизонтальная (выбирается при монтаже)
Ширина ДН по уровню −3 дБ36°48°30°50°48°36°
Коэффициент усиления12 дБи11,2 дБи13 дБи9,5 дБи11,2 дБи12 дБи
Типдиректорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)директорная антенна (Yagi)
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

Азимут на вторую точку сначала выставляют по карте или компасу, а потом уточняют по сигналу: плавно поворачивают антенну в обе стороны и закрепляют в положении максимума. При луче 36° ошибка в несколько градусов почти не сказывается, а при узком луче доводка обязательна.

Угол места выставляют близким к горизонту, если корреспондент далеко, и опускают, если он ниже и рядом. На обоих концах поляризация должна совпадать: развёрнутая на 90° антенна теряет до 20 дБ и больше. Наводят по очереди: первую сторону, затем вторую, а потом при нужде уточняют первую ещё раз.

Можно, если разнести их по направлению и высоте. За счёт отношения вперёд/назад не менее 18 дБ сигналы с тыла ослаблены, и антенны, повёрнутые в разные стороны, почти не мешают друг другу; смотрящие в одну сторону разносят по высоте. Антенны разных диапазонов на одной траверсе разводят хотя бы на длину волны нижнего диапазона.

Для донорской и сервисной антенн репитера нужна развязка больше усиления репитера, иначе он возбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Когда развязки мало, ставят фильтр на вход репитера или меняют расположение антенн.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 1120–1200 МГц. КСВН не более 1,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По частотам в полосу антенны попадают: GPS L5 / Galileo E5a. Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.

Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: крепление — Ø40–50 мм; масса — 0,9 кг; предельный ветер — 60 м/с. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.

KADAMM ADY-1120-1200-12 — запросить цену и сроки
Подберём модель, крепление и кабельную сборку под вашу задачу. Сроки поставки уточняйте у менеджера.

Артикул для заказа — KADAMM ADY-1120-1200-12, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-1120-1200-12 могут уточняться без уведомления.

Поставляем KADAMM ADY-1120-1200-12 — антенна Яги 1,2 ГГц (1120–1200 МГц), 12 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
