Направленная директорная антенна (Yagi) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 806–960 МГц, 1 порт.

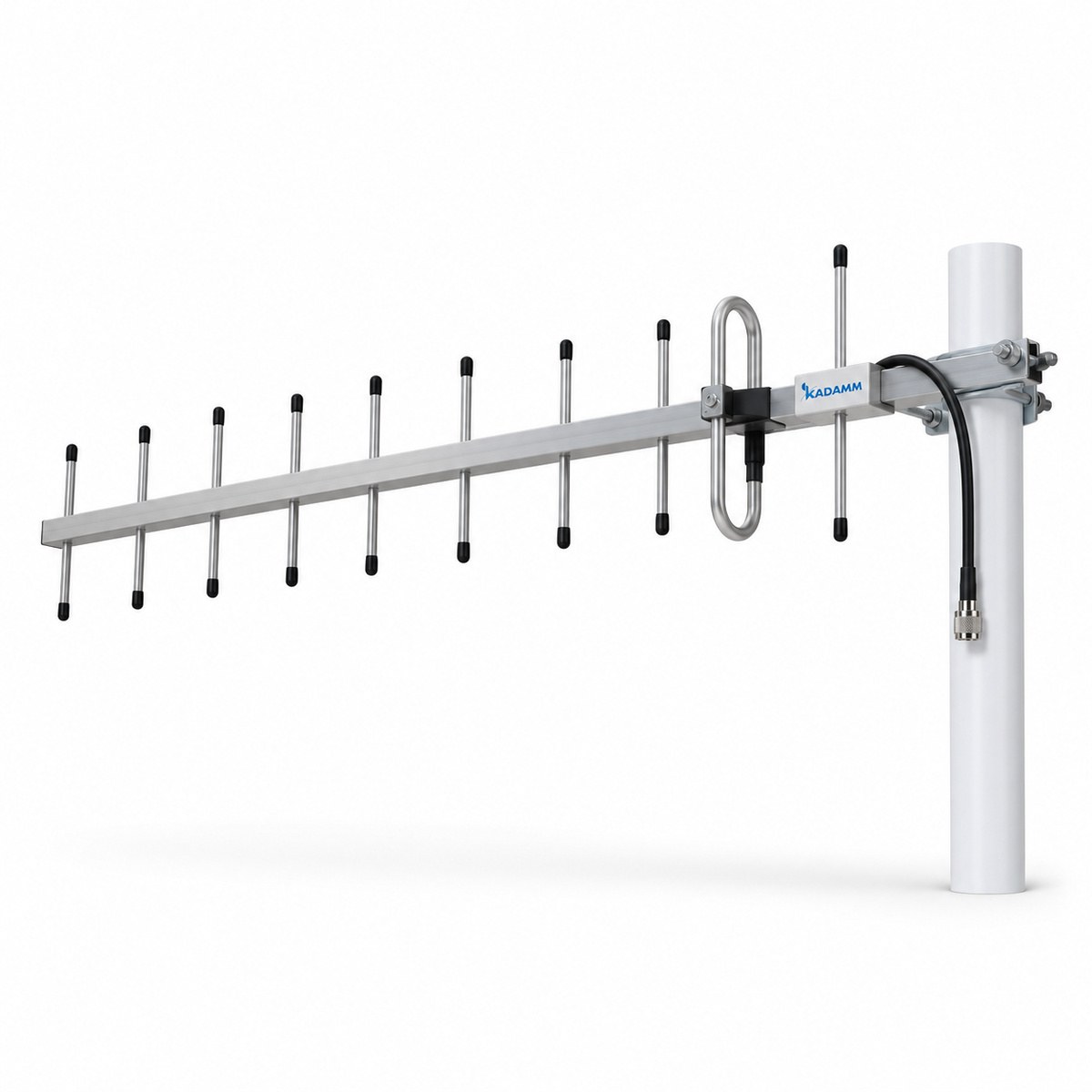

Антенна КАДАММ ADY-806-960-116 — направленная директорная антенна (Yagi): одной излучающей системой 806–960 МГц, вертикальной или горизонтальной (выбирается при монтаже) поляризацией, 1 портом. Рабочие полосы перекрывают LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5, B8).
Коэффициент усиления 11,6 дБи, ширина ДН в горизонтальной плоскости 40°, в вертикальной 32°. Габариты 1000 мм, масса 0,42 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 806–960 МГц |
| Коэффициент усиления, дБи | 11,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 40° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 1000 мм |
| Масса антенны | 0,42 кг |
| Крепление на трубу | Ø40–50 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM ADY-806-960-116 работает в полосах 806–960 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8). Направленная антенна: луч 40°, усиление 11,6 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ ADY-806-960-116, монтажный комплект на трубу Ø40–50 мм.
| Параметр | ADY-806-960-116 | ADY-1120-1200-11 | ADY-1120-1200-12 | ADY-1120-1200-13 | ADY-1120-1200-95 | ADY-450-470-Z5C10A |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 806–960 МГц | 1120–1200 МГц | 1120–1200 МГц | 1120–1200 МГц | 1120–1200 МГц | 450–470 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная |
| Ширина ДН по уровню −3 дБ | 40° | 48° | 36° | 30° | 50° | — |
| Коэффициент усиления | 11,6 дБи | 11,2 дБи | 12 дБи | 13 дБи | 9,5 дБи | 9 дБи |
| Тип | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) | директорная антенна (Yagi) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ADY-806-960-116 — 806–960 МГц — перекрывают диапазоны 3GPP B5/n5, B8/n8; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM ADY-806-960-116 — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная или горизонтальная (выбирается при монтаже).
У KADAMM ADY-806-960-116 крепление на трубу Ø40–50 мм, масса 0,42 кг.
У KADAMM ADY-806-960-116: диапазоны 806–960 МГц, усиление 11,6 дБи, ширина луча 40°. У KADAMM ADY-1120-1200-11: диапазоны 1120–1200 МГц, усиление 11,2 дБи, ширина луча 48°.
Антенну направляют максимумом диаграммы на корреспондента или базовую станцию; ширина луча 40° задаёт допуск по азимуту. Поляризация вертикальная или горизонтальная (выбирается при монтаже): элементы вертикально, как у ответной антенны, иначе потери до 20 дБ.
Артикул для заказа — KADAMM ADY-806-960-116, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ADY-806-960-116 могут уточняться без уведомления.
Поставляем KADAMM ADY-806-960-116 — антенна Яги 806–960 МГц (868 МГц), 11,6 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
