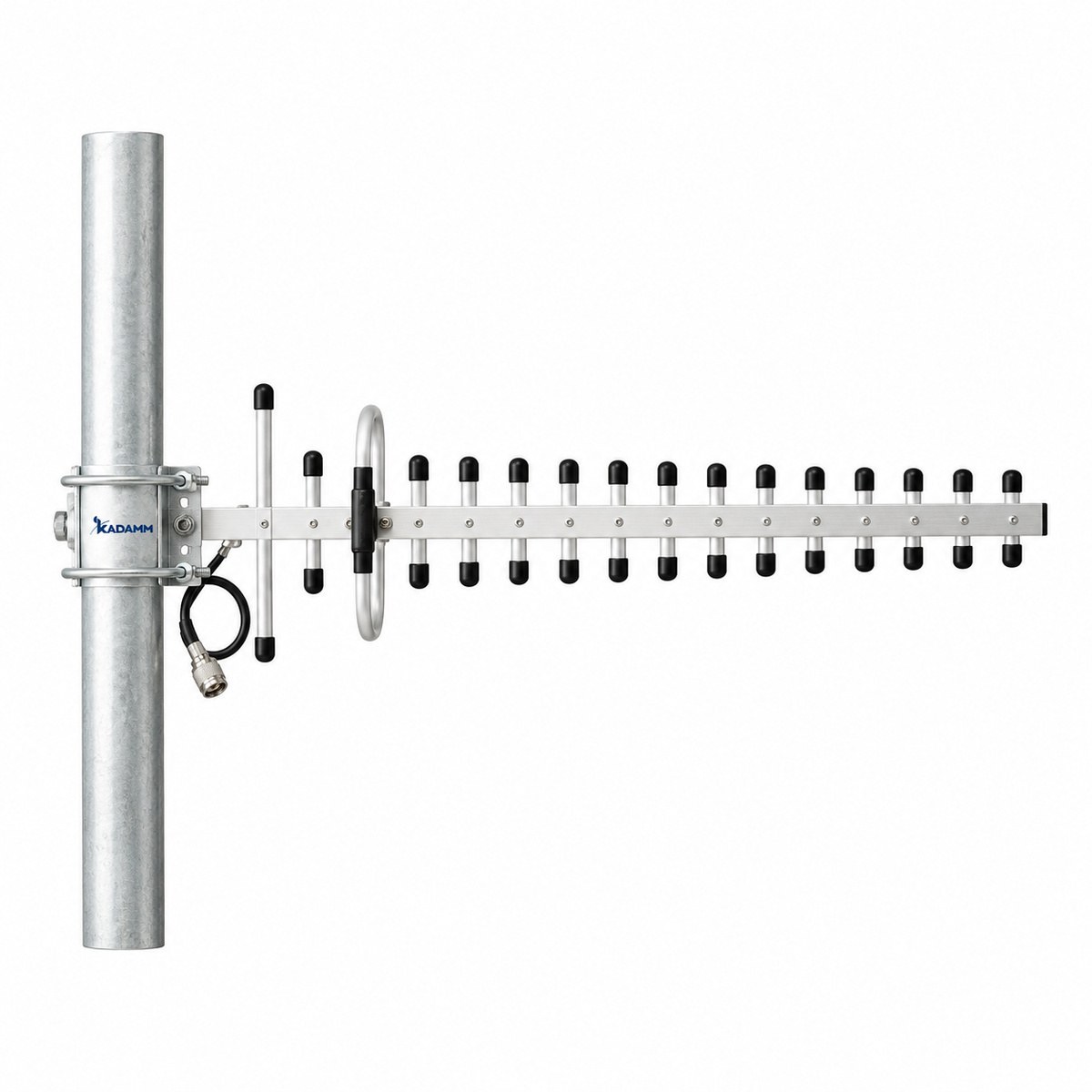

KADAMM ADY-824-1880-12 — двухдиапазонная антенна Яги 824–960 / 1710–1880 МГц, 12 дБи, разъём N

Сначала антенну грубо разворачивают по азимуту на вторую точку по карте или компасу, затем доводят по уровню сигнала: медленно поворачивают в обе стороны и фиксируют там, где уровень максимален. При луче 36° / 32° ошибка в несколько градусов почти не сказывается, а при узком луче доводка обязательна.

Угол места выставляют близким к горизонту, если корреспондент далеко, и опускают, если он ниже и рядом. На обоих концах поляризация должна совпадать: развёрнутая на 90° антенна теряет до 20 дБ и больше. Сначала наводят одну сторону линии, затем вторую, и при необходимости повторяют доводку первой.

Можно, если разнести их по направлению и высоте. Отношение вперёд/назад не менее 16 дБ ослабляет сигналы с тыла, поэтому антенны, смотрящие в разные стороны, мешают друг другу мало; антенны в одном направлении разносят по вертикали. Антенны разных диапазонов на одной траверсе разводят хотя бы на длину волны нижнего диапазона.

Для донорской и сервисной антенн репитера нужна развязка больше усиления репитера, иначе он возбуждается. Её набирают разносом по вертикали, направлением антенн «спиной» друг к другу и экранами; расчёт сделаем по схеме объекта. Если развязки всё равно не хватает, помогает фильтр на входе репитера или смена схемы установки.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 824–960 / 1710–1880 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 2), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По частотам в полосу антенны попадают: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B5/n5, B8/n8, B3/n3). Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна.

Разъём антенны — N; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. На улице соединения герметизируют, кабель закрепляют на опоре. Пришлите длину трассы — подберём кабельную сборку KADAMM с разъёмами. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: крепление — U-образный хомут на трубу; масса — 0,43 кг; предельный ветер — 60 м/с. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Комплект крепления под вашу опору — трубу, мачту, стену — уточняйте у менеджера при заказе. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
