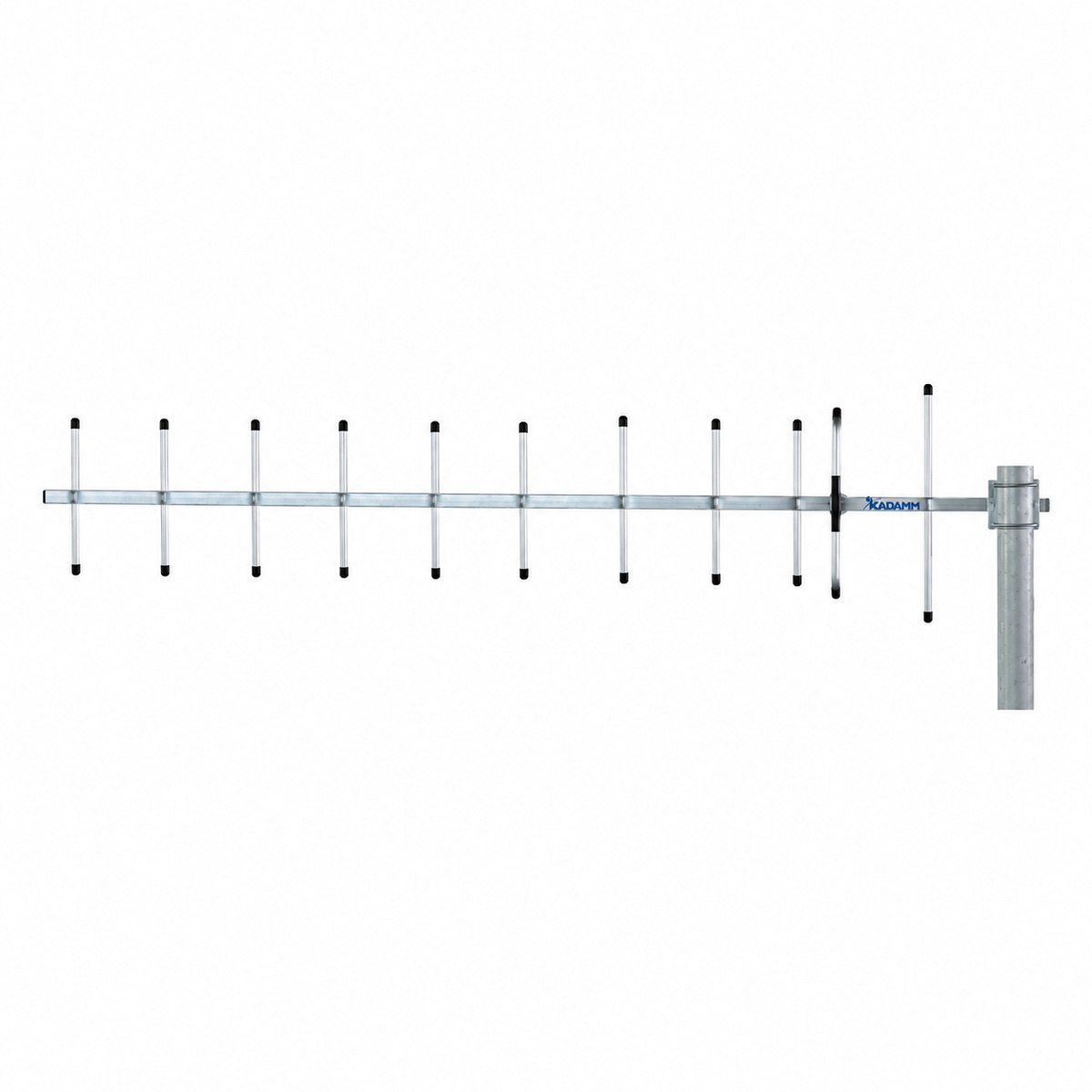

Антенны Яги 600–960 МГц (2G–5G, LTE, 5G NR): 8–16 дБи, 1 порт, 4 модели.
Серия КАДАММ YGC — антенны Яги для диапазона 600–960 МГц (2G–5G, LTE, 5G NR): 4 модели с усилением 8–16 дБи, 1 порт. Модели отличаются усилением, шириной диаграммы направленности и числом портов; полоса, разъём и габариты каждой модели — в таблице «Исполнения».
Применение — модемы, роутеры, репитеры и системы покрытия 2G–5G.
| Параметр | Значение |
|---|---|
| Диапазон | 600–960 МГц (2G–5G, LTE, 5G NR) |
| Усиление | 8–16 дБи |
| Порты | 1 порт |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100, 100 Вт |
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60, мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 0,7 кг, 0,8 кг, 0,9 кг, 1,1 |
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM YGC-14 | 890-960 МГц | 14 | 31°/29° | 1 (вертикальная) | N (розетка) | 1080×185×55 мм |
| KADAMM YGC-16 | 890-960 МГц | 16 | 30°/27° | 1 (вертикальная) | N (розетка) | 1400×185×55 |
| KADAMM YGC-8 | 698-960 МГц | 8 | 68°/65° | 1 (вертикальная) | N (розетка) | 310×207×65 мм |
| KADAMM YGC-9 | 600-960 МГц | 9 | 58°/52° | 1 (вертикальная) | N (розетка) | 460×207×65 мм |
Длина кабеля, разъём и крепёж по заказу — уточняйте у менеджера.
М.одемы, роутеры, репитеры и системы покрытия 2G–5G
Антенна выбранной модели и крепёж (по модели).
| Параметр | YGC | OMC | PNC | RDC | SCTC | CL24 | OM24 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 600–960 МГц (2G–5G, LTE, 5G NR) | 1710–1880 / 3300–3800 МГц (2G–5G, LTE, 5G NR) | 617–7125 МГц (2G–5G, LTE, 5G NR) | 617–960 / 1710–3800 / 4900–6000 МГц (2G–5G, LTE, 5G NR) | 698–960 МГц (2G–5G, LTE, 5G NR) | 2400–2500 МГц (Wi-Fi, ISM) | 2400–2500 МГц (Wi-Fi, ISM) |
| Коэффициент усиления | 8–16 дБи | 11 дБи | 9–18 дБи | 3–4 дБи | 12 дБи | 3 дБи | 4–13 дБи |
| Тип | антенна Яги | всенаправленная антенна | панельная антенна | штыревая антенна | секторная антенна | потолочная антенна | всенаправленная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM YGC крепление: мачта Ø40–Ø60, мачта Ø40–Ø60 мм, масса 0,7 кг, 0,8 кг, 0,9 кг, 1,1.
У KADAMM YGC: диапазоны 600–960 МГц (2G–5G, LTE, 5G NR), усиление 8–16 дБи, тип антенна Яги. У KADAMM OMC: диапазоны 1710–1880 / 3300–3800 МГц (2G–5G, LTE, 5G NR), усиление 11 дБи, тип всенаправленная антенна.
Артикул для заказа — KADAMM YGC, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM YGC могут уточняться без уведомления.
Поставляем KADAMM YGC — антенны Яги 600–960 МГц: 8–16 дБи, 4 модели под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
