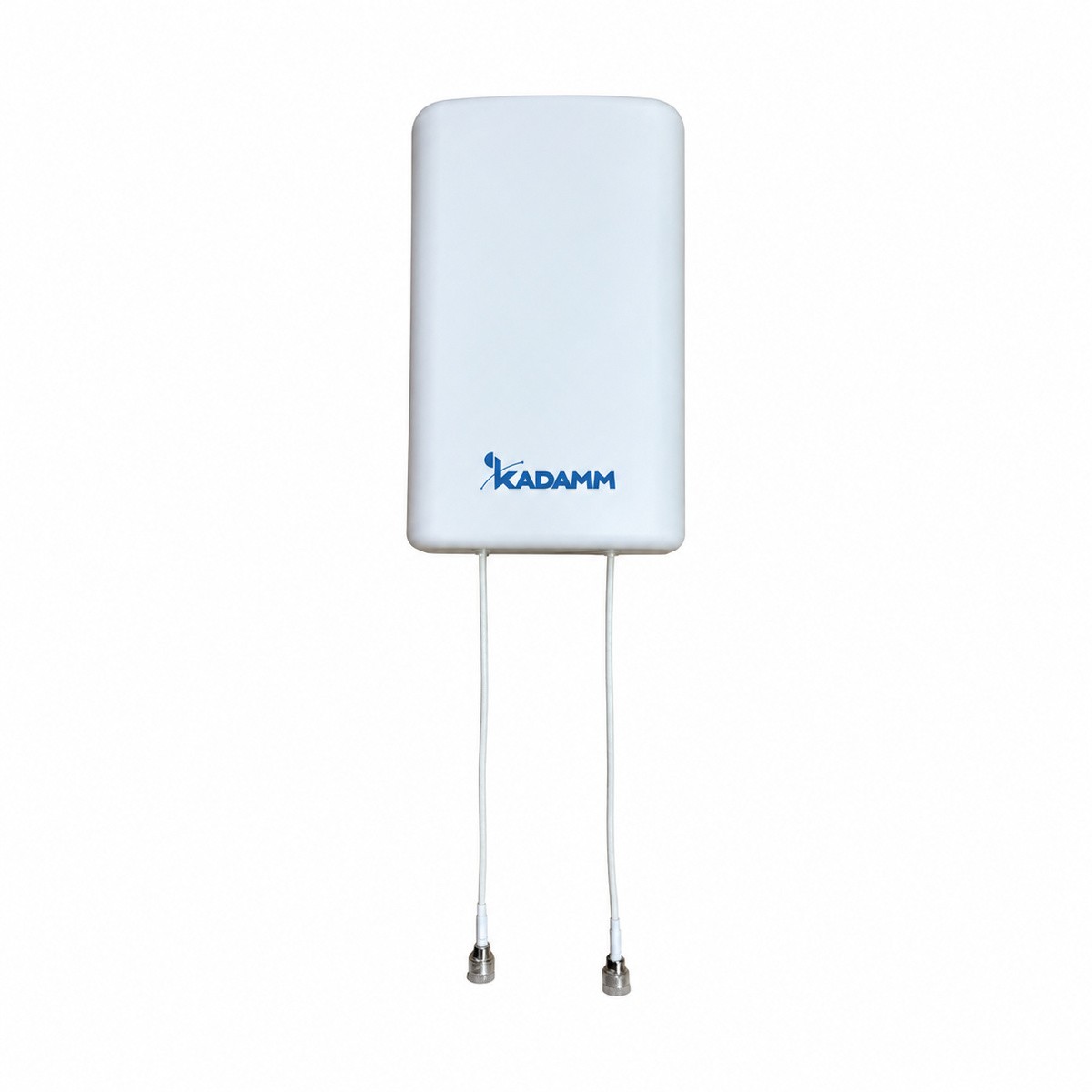

Панельные направленные антенны 617–7125 МГц (2G–5G, LTE, 5G NR): 9–18 дБи, 1 и 2–4 порта (MIMO), 8 моделей.
Серия КАДАММ PNC — панельные направленные антенны для диапазона 617–7125 МГц (2G–5G, LTE, 5G NR): 8 моделей с усилением 9–18 дБи, 1 и 2–4 порта (MIMO). Модели отличаются усилением, шириной диаграммы направленности и числом портов; полоса, разъём и габариты каждой модели — в таблице «Исполнения».
Применение — модемы, роутеры, репитеры и системы покрытия 2G–5G.
| Параметр | Значение |
|---|---|
| Диапазон | 617–7125 МГц (2G–5G, LTE, 5G NR) |
| Усиление | 9–18 дБи |
| Порты | 1 и 2–4 порта (MIMO) |
| КСВН | ≤1,5, ≤1,8, ≤2, ≤2,5 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100, 100 Вт |
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø30–Ø50, мачта Ø30–Ø50 мм, мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 0,5 кг, 0,7 кг, 1,1 кг, 2,9 кг |
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM PNC-14M | 2300-2700 МГц | 14 | 40°/40° | 2 (двойная ±45°) | 2×N (розетка) | 260×170×60 мм |
| KADAMM PNC-14MA | 1710-2170 МГц | 14 | 40°/36° | 2 (двойная ±45°) | 2×N (розетка) | 300×180×80 мм |
| KADAMM PNC-17M | 3300-3800 МГц | 17 | 22°/21° | 2 (горизонтальная + вертикальная) | 2xN (розетка) | 250x250x40 мм |
| KADAMM PNC-17MA | 4900-7125 МГц | 17 | 25°/22° | 2 (горизонтальная + вертикальная) | 2×N (розетка) | 250×250×35 мм |
| KADAMM PNC-18 | 2500-2700 МГц | 18 | 20°/20° | 1 (вертикальная) | N (розетка) | 305×305×25 мм |
| KADAMM PNC-18A | 3300-3800 МГц | 18 | 21°/21° | 1 (вертикальная) | N (розетка) | 250×250×25 мм |
| KADAMM PNC-9M | 617-960/1710-2700/3300-4200 МГц | 9 | 80±8°/65±5° | 2 (двойная ±45°) | 2×N (розетка) | 295×180×70 мм |
| KADAMM PNC-9MA | 617-700/700-960/1710-2700/3300-4200 МГц | 9 | 80±8°/65±5° | 4 (двойная ±45°) | 4xN (розетка) | 350×280×80 |
Длина кабеля, разъём и крепёж по заказу — уточняйте у менеджера.
М.одемы, роутеры, репитеры и системы покрытия 2G–5G
Антенна выбранной модели и крепёж (по модели).
| Параметр | PNC | OMC | RDC | SCTC | YGC | CL24 | OM24 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 617–7125 МГц (2G–5G, LTE, 5G NR) | 1710–1880 / 3300–3800 МГц (2G–5G, LTE, 5G NR) | 617–960 / 1710–3800 / 4900–6000 МГц (2G–5G, LTE, 5G NR) | 698–960 МГц (2G–5G, LTE, 5G NR) | 600–960 МГц (2G–5G, LTE, 5G NR) | 2400–2500 МГц (Wi-Fi, ISM) | 2400–2500 МГц (Wi-Fi, ISM) |
| Коэффициент усиления | 9–18 дБи | 11 дБи | 3–4 дБи | 12 дБи | 8–16 дБи | 3 дБи | 4–13 дБи |
| Тип | панельная антенна | всенаправленная антенна | штыревая антенна | секторная антенна | антенна Яги | потолочная антенна | всенаправленная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM PNC крепление: мачта Ø30–Ø50, мачта Ø30–Ø50 мм, мачта Ø40–Ø60 мм, масса 0,5 кг, 0,7 кг, 1,1 кг, 2,9 кг.
У KADAMM PNC: диапазоны 617–7125 МГц (2G–5G, LTE, 5G NR), усиление 9–18 дБи, тип панельная антенна. У KADAMM OMC: диапазоны 1710–1880 / 3300–3800 МГц (2G–5G, LTE, 5G NR), усиление 11 дБи, тип всенаправленная антенна.
Артикул для заказа — KADAMM PNC, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM PNC могут уточняться без уведомления.
Поставляем KADAMM PNC — панельные направленные антенны 617–7125 МГц: 9–18 дБи, 8 моделей под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
