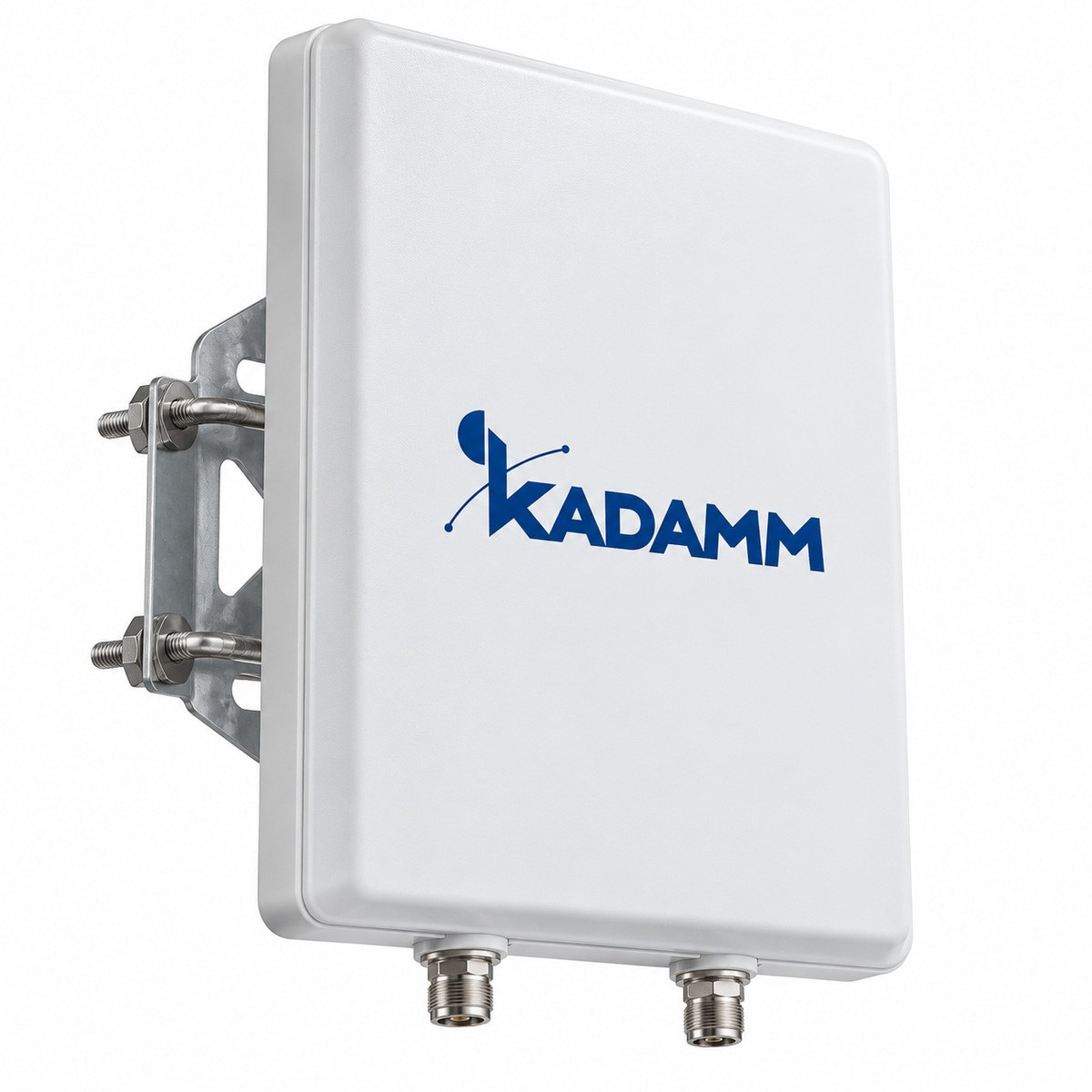

Панельная антенна MIMO 2×2 КАДАММ АПМ-2 для репитера, усилителя сотовой связи и DAS: диапазоны 698–960 / 806–960 / 1710–2700 / 3300–4000 МГц (GSM, 3G, 4G LTE, 5G), усиление 5,5 / 8,5 / — / 7,0 дБи по диапазонам, H+V (MIMO 2 порта), развязка ≥12–24 дБ, диаграмма 90–45° / 78–38°, мощность ≤50 Вт, корпус ABS с защитой от ультрафиолета, монтаж уличный, кронштейн. Направленная широкополосная антенна с двумя портами для донорного сигнала репитера MIMO и излучения на открытых площадках.
Панельная антенна КАДАММ АПМ-2 даёт направленное покрытие зоны в диапазонах 698–960 / 806–960 / 1710–2700 / 3300–4000 МГц с усилением 5,5 / 8,5 / 7,0 дБи. Поляризация и порты H+V (MIMO 2 порта), развязка ≥12–24 дБ, диаграмма 90–45° / 78–38°.
КСВН ≤2,0, интермодуляция ≤−150 дБн (2×43 дБм), допустимая мощность ≤50 Вт. Грозозащита заземление по постоянному току, материал ABS (УФ), рефлектор алюминий/PCB.
Габариты 315×195×68 мм, масса 0,65 кг, монтаж уличный, кронштейн, рабочая температура −40…+65 °C. Исполнений в карточке: 1.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны | 698–960 / 806–960 / 1710–2700 / 3300–4000 МГц |
| Усиление | 5,5 / 8,5 / — / 7,0 дБи |
| Поляризация / порты | H+V (MIMO 2 порта), развязка ≥12–24 дБ |
| Диаграмма (гор./верт.) | 90–45° / 78–38° |
| КСВН | ≤2,0 |
| PIM3 | ≤−150 дБн (2×43 дБм) |
| Мощность | ≤50 Вт |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 315×195×68 мм |
| Масса | 0,65 кг |
| Монтаж | уличный, кронштейн |
| Материал | ABS (УФ), рефлектор алюминий/PCB |
| Грозозащита | заземление по постоянному току |
| Температура | −40…+65 °C |
| Применение | Outdoor |
| Артикул | Соединители |
|---|---|
| КАДАММ АПМ-2-N | 2 x розетка N |
Полные диаграммы направленности и графики КСВН — в карточке модели на сайте.
Панельная антенна КАДАММ АПМ-2 покрывает помещение или участок направленным лучом.
Комплект КАДАММ АПМ-2: панельная антенна в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
У КАДАММ АПМ-2 мощность ≤50 Вт, PIM3 ≤−150 дБн (2×43 дБм), КСВН ≤2,0.
У КАДАММ АПМ-2 монтаж уличный, кронштейн, габариты 315×195×68 мм, масса 0,65 кг, температура −40…+65 °C.
У КАДАММ АПМ-2: PIM3 ≤−150 дБн (2×43 дБм). У КАДАММ АПН-11: PIM3 ≤−153 дБн (2×20 Вт).
Туда, где нужно направленное покрытие: фасад, коридор, склад, участок территории. Диаграмма 90–45° / 78–38° задаёт ширину зоны.
5,5 / 8,5 / 7,0 дБи — во сколько раз антенна концентрирует излучение в нужном направлении по сравнению с изотропным излучателем.
H+V (MIMO 2 порта), развязка ≥12–24 дБ. Два порта с разной поляризацией нужны для схем MIMO.
Гарантия на КАДАММ АПМ-2 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Антенна панельная MIMO уличная серии КАДАММ АПМ-2 — 698–960 / 806–960 / 1710–2700 / 3300–4000 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
