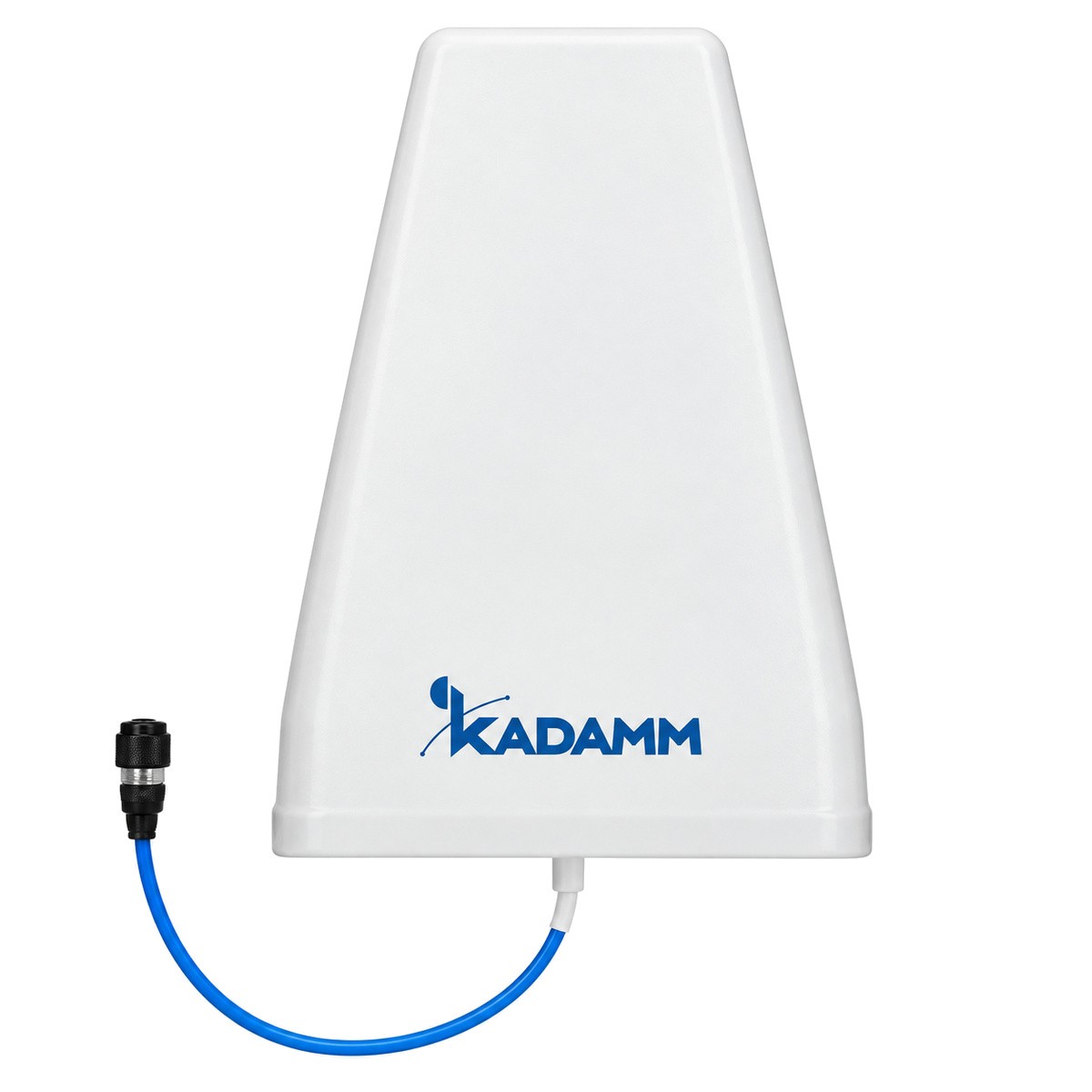

Панельная антенна направленная КАДАММ АПН-9 для репитера, усилителя сотовой связи и DAS: диапазоны 698–960 / 1710–2700 / 3300–3800 МГц (GSM, 3G, 4G LTE, 5G), усиление 8,0 / 9,0 / 9,5 дБи по диапазонам, вертикальная, 1 порт, F/B ≥15 дБ, диаграмма 95–59° / 68–48°, мощность ≤50 Вт, корпус ABS с защитой от ультрафиолета, монтаж на трубу Ø38–52 мм. Направленная широкополосная антенна с одним портом для донорного сигнала репитера и покрытия вытянутых зон.
Панельная антенна КАДАММ АПН-9 даёт направленное покрытие зоны в диапазонах 698–960 / 1710–2700 / 3300–3800 МГц с усилением 8,0 / 9,0 / 9,5 дБи. Поляризация и порты вертикальная, 1 порт, F/B ≥15 дБ, диаграмма 95–59° / 68–48°.
КСВН ≤2,0, интермодуляция ≤−153 дБн (2×20 Вт), допустимая мощность ≤50 Вт. Грозозащита заземление по постоянному току, материал ABS (УФ), рефлектор алюминий/PCB.
Габариты 294×210×65 мм, масса 0,87 кг, монтаж на трубу Ø38–52 мм, рабочая температура −40…+65 °C. Исполнений в карточке: 2.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны | 698–960 / 1710–2700 / 3300–3800 МГц |
| Усиление | 8,0 / 9,0 / 9,5 дБи |
| Поляризация / порты | вертикальная, 1 порт, F/B ≥15 дБ |
| Диаграмма (гор./верт.) | 95–59° / 68–48° |
| КСВН | ≤2,0 |
| PIM3 | ≤−153 дБн (2×20 Вт) |
| Мощность | ≤50 Вт |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | 294×210×65 мм |
| Масса | 0,87 кг |
| Монтаж | на трубу Ø38–52 мм |
| Материал | ABS (УФ), рефлектор алюминий/PCB |
| Грозозащита | заземление по постоянному току |
| Температура | −40…+65 °C |
| Применение | Outdoor |
| Артикул | Соединители |
|---|---|
| КАДАММ АПН-9-N | розетка N |
| КАДАММ АПН-9-43 | розетка 4.3-10 |
Полные диаграммы направленности и графики КСВН — в карточке модели на сайте.
Панельная антенна КАДАММ АПН-9 покрывает помещение или участок направленным лучом.
Комплект КАДАММ АПН-9: панельная антенна в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
У КАДАММ АПН-9 мощность ≤50 Вт, PIM3 ≤−153 дБн (2×20 Вт), КСВН ≤2,0.
У КАДАММ АПН-9 монтаж на трубу Ø38–52 мм, габариты 294×210×65 мм, масса 0,87 кг, температура −40…+65 °C.
У КАДАММ АПН-9: PIM3 ≤−153 дБн (2×20 Вт). У КАДАММ АПМ-2: PIM3 ≤−150 дБн (2×43 дБм).
Туда, где нужно направленное покрытие: фасад, коридор, склад, участок территории. Диаграмма 95–59° / 68–48° задаёт ширину зоны.
8,0 / 9,0 / 9,5 дБи — во сколько раз антенна концентрирует излучение в нужном направлении по сравнению с изотропным излучателем.
вертикальная, 1 порт, F/B ≥15 дБ. Два порта с разной поляризацией нужны для схем MIMO.
Гарантия на КАДАММ АПН-9 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Антенна панельная направленная серии КАДАММ АПН-9 — 698–960 / 1710–2700 / 3300–3800 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Панельная антенна собирает излучение в сектор и подавляет приём с тыла: за счёт этого она берёт дальше и ловит меньше помех. Разбираем, как связаны усиление и ширина луча, что даёт второй порт и схема MIMO, зачем…
Внутренние антенны создают покрытие там, где им пользуются: в кабинетах, коридорах, паркинге и подвале. Разбираем, как посчитать число антенн по планировке, какой шаг держать между ними, чем потолочная отличается от…
Внешняя антенна определяет, что именно получит усилитель: слабый и зашумлённый сигнал он усилит вместе с шумом. Разбираем, как измерить уровень и найти направление на базовую станцию, когда нужна направленная панель…
Инжектор питания вводит в антенный кабель постоянное напряжение и команды AISG, чтобы питать мачтовый усилитель и блок наклона антенны по тому же фидеру, по которому идёт сигнал. Разбираем схему узла, чем он отличается…
Комплект усиления связи держится на двух антеннах: донорной панели снаружи, которая ловит базовую станцию, и внутренней антенне, которая раздаёт сигнал по помещению. В статье разбираем, как выбрать усиление и сектор…
В пассивной части нет прошивок и протоколов, поэтому замена импортной позиции сводится к сверке характеристик: полоса, функциональный параметр, мощность, интермодуляция, разъём и механика. Разбираем, что смотреть по…
На стадионе проблема не в стенах, а в плотности: десятки тысяч абонентов на площади, рассчитанной на сотни, и открытая чаша, где сигнал одной антенны долетает до противоположной трибуны. Разбираем секторизацию как…
Тоннель ведёт себя как волновод: сигнал идёт вдоль оси, а кривые участки, камеры и сами составы съедают уровень. Разбираем два способа покрытия, как считать магистраль на сотнях метров и километрах, чем тоннельные…
Стекло с напылением отнимает 25–30 дБ, монолит — по 15–20 дБ на этаж, подземный паркинг отрезан полностью. При этом в одном здании соседствуют атриум, кабинеты, коридоры, лифты и проезды, и каждая зона требует своего…
Чем энергоэффективнее дом, тем хуже в нём связь: стекло с напылением отнимает 25–30 дБ, монолит с плотным армированием — 15–25 дБ на стену, паркинг отрезан полностью. Разбираем, что застройщику заложить на стадии…
Активную часть выбирают внимательно, а делители, ответвители и нагрузки часто добирают по остаточному принципу. Разбираем восемь просчётов, из-за которых готовая система работает хуже расчёта: звезда вместо магистрали…
113 позиций в 13 разделах: делители и ответвители, гибридные мосты и частотные комбайнеры, фильтры, POI, нагрузки и аттенюаторы, инжекторы питания, мачтовый усилитель и антенны. Статья устроена как карта каталога…
DAS — это сеть маломощных антенн внутри здания с общим кабельным трактом вместо одной мощной антенны снаружи. В статье разбираем, чем DAS отличается от IBS и от репитера, из чего состоят активная и пассивная части, как…
