Что такое инжектор питания и для чего он нужен

Инжектор питания вводит в антенный кабель постоянное напряжение, а на другом конце линии другое устройство снимает его обратно. По одному и тому же фидеру идут сразу две вещи: высокочастотный сигнал и питание для оборудования, установленного на опоре. Второе название узла — bias tee, буквально «тройник смещения»: на схеме он и выглядит как тройник, у которого один вход высокочастотный, второй по постоянному току, а выход общий.

Задача бытовая и понятная: на мачте стоит активное устройство — мачтовый усилитель, блок дистанционного наклона антенны, иногда датчики. Его надо чем-то питать. Тянуть на тридцатиметровую опору отдельный кабель питания дорого, а каждый лишний проход через гермоввод — это лишняя точка отказа. Инжектор снимает эту задачу: питание идёт по уже проложенному фидеру.

Базовая станция только ВЧ-сигнал ВЧ Источник питания 10–30 В, команды AISG DC и телеметрия Инжектор питания Конденсатор пропускает ВЧ, не пускает DC Дроссель пропускает DC, не пускает ВЧ Грозозащита разряд уходит на корпус один фидер: ВЧ + питание На опоре второй инжектор снимает питание Блок наклона RET Мачтовый усилитель антенна Смысл узла: по одному кабелю идут и сигнал, и питание с телеметрией. Отдельную линию питания на опору тянуть не нужно. Развязка цепей более 60 дБ: постоянный ток не попадает в приёмник, а высокая частота — в источник питания.
Конденсатор пропускает высокую частоту и не пускает постоянный ток, дроссель наоборот. Так в одном кабеле уживаются сигнал и питание.

Для чего нужен инжектор питания, если коротко: он экономит кабельную трассу и позволяет управлять мачтовым оборудованием из аппаратной, не поднимаясь на опору. В сетях сотовой связи по этой же паре проводов идут команды протокола AISG — ими задают электрический наклон антенны и читают состояние усилителя.

Как устроен инжектор: схема простыми словами

Внутри всего три функциональных элемента. Конденсатор стоит в высокочастотном тракте и не пропускает постоянный ток к передатчику. Дроссель, то есть катушка индуктивности, стоит в цепи питания и не пропускает высокую частоту к источнику. Третий элемент — грозозащита, она отводит импульс разряда на корпус.

Из этой схемы прямо следуют главные требования к узлу. Конденсатор должен пропускать рабочую полосу без потерь, поэтому у инжектора нормируются вносимые потери и КСВН. Дроссель должен держать рабочий ток и при этом не пускать сигнал в источник, поэтому нормируется развязка цепей питания и высокой частоты. Оба элемента находятся в тракте, по которому идёт мощность передатчика, поэтому нормируется допустимая мощность и интермодуляция.

Почему инжектор питания своими руками — плохая идея для сотового тракта. Самодельный узел не нормирован по интермодуляции. Пара паяных соединений и ферритовый дроссель дают продукты нелинейности прямо в полосе приёма, и вся площадка теряет чувствительность. В телевизионной антенне такое решение живёт, в сети базовой станции — нет.

Какие бывают инжекторы: не перепутайте четыре разных устройства

Словом «инжектор питания» называют минимум четыре разные вещи, и половина вопросов в поиске относится к соседним областям. Разведём их сразу.

Что за устройствоНапряжениеГде применяетсяЭто наш случай?
Высокочастотный инжектор AISG (bias tee)10–30 В постоянного токаАнтенно-фидерный тракт базовой станции, питание блоков наклона и мачтовых усилителейДа, о нём эта статья
Инжектор PoE48 В по витой пареПитание камер видеонаблюдения и точек доступа по сетевому кабелюНет, другой кабель и другой стандарт
Инжектор активной телевизионной антенны5 или 12 ВПитание усилителя комнатной или уличной эфирной антенныНет, бытовое устройство на 75 Ом
Автомобильная тематикаФорсунки и датчики системы впрыска, к радиосвязи отношения не имеютНет, совпадение слов

Отсюда ответ на частый вопрос про инжектор питания 5 В: пять вольт — это питание усилителя телевизионной антенны, у которого волновое сопротивление тракта 75 Ом. В сотовом тракте сопротивление 50 Ом, а напряжение мачтового оборудования лежит в диапазоне от 10 до 30 вольт. Устройства не взаимозаменяемы: телевизионный инжектор не рассчитан ни на мощность передатчика, ни на интермодуляцию.

Про блок питания для инжектора: сам инжектор источником не является, он только вводит напряжение в фидер. Источник — отдельный блок или порт оборудования, а инжектор рассчитан на ток до 2,5 А, чего хватает и усилителю, и приводу наклона.

Ключевые параметры: на что смотреть при выборе

Инжектор стоит в тракте последовательно, поэтому портит характеристики всей линии ровно настолько, насколько плох сам. Смотреть нужно на шесть чисел.

  • Полоса высокой частоты. Должна перекрывать все диапазоны площадки с запасом. В серии КАДАММ (KADAMM) это 698–2700 МГц и 340–3800 МГц.
  • Вносимые потери. Всё, что теряется здесь, вычитается из уровня приёма. У серии не более 0,3 дБ.
  • КСВН. Показывает, насколько узел согласован с линией; не более 1,25.
  • Развязка цепей питания и высокой частоты. Более 60 дБ — сигнал не уходит в источник, а помехи блока питания не попадают в тракт.
  • Допустимая мощность и интермодуляция. До 200 или 500 Вт по исполнению при интермодуляции не выше −160 дБн.
  • Грозозащита. Узел стоит в разрыве фидера, часто на улице: 3 кА по схеме 10/350 мкс или 8 кА по схеме 8/20 мкс в зависимости от исполнения.

Про интермодуляцию стоит сказать отдельно. Инжектор пассивен, но содержит переходы и паяные узлы, а любое несовершенное соединение в тракте с двумя несущими рождает продукты нелинейности. Подробный разбор явления — в статье про пассивную интермодуляцию, а нормы по КСВН и развязке разобраны в материале как читать характеристики ВЧ-компонента.

AISG: зачем инжектору телеметрия

AISG — это отраслевой протокол управления мачтовым оборудованием. По той же паре проводов, что несёт питание, идут команды: задать электрический наклон антенны, прочитать текущий угол, опросить состояние усилителя. Инженеру не нужно подниматься на опору, чтобы поменять наклон сектора, вся настройка идёт из аппаратной или удалённо.

Серия КАДАММ поддерживает AISG версий 1.0 и 2.0, порт управления выполнен разъёмом RS485 на восемь контактов. Именно поэтому в паспорте узел назван Smart Bias Tee: он не просто вводит напряжение, но и прозрачно пропускает управляющий обмен. Как этим пользуются на площадке, разобрано в статье про дистанционный наклон антенны.

Куда ставится инжектор: две стороны линии

Инжекторов в схеме всегда два. Один стоит внизу, между базовой станцией и фидером: он вводит питание в кабель. Второй стоит наверху, между фидером и антенной: он снимает питание и отдаёт его блоку наклона или усилителю. В обозначении исполнений это отражено буквами: БФ — сторона базовой станции, АФ — сторона антенны.

Место установкиЧто делаетИсполнение серии
Внизу, у базовой станцииВводит постоянное напряжение и команды в фидерБФ, например КАДАММ ИП-43-БФ-У
Наверху, у антенныСнимает питание с фидера и отдаёт мачтовому устройствуАФ, например КАДАММ ИП-43-АФ-У

Частая ошибка проектирования. Инжектор ставят только внизу, а наверху подключают устройство напрямую в фидер. Постоянное напряжение приходит на высокочастотный порт антенны или усилителя, и в лучшем случае срабатывает защита, в худшем выходит из строя входной каскад.

Как подключить инжектор питания

Порядок простой, но нарушать его нельзя: под напряжением высокочастотные разъёмы не крутят.

  1. Обесточьте источник питания и убедитесь, что на линии нет напряжения.
  2. Установите нижний инжектор в разрыв фидера между базовой станцией и кабелем, соблюдая направление портов: порт со стороны станции и порт со стороны линии подписаны.
  3. Установите верхний инжектор в разрыв между фидером и мачтовым устройством.
  4. Подключите к нижнему узлу источник питания и линию управления, проверьте полярность.
  5. Затяните разъёмы моментом, указанным изготовителем соединителя, и загерметизируйте уличные соединения.
  6. Подайте питание и проверьте ток потребления: он должен соответствовать паспорту мачтового устройства.

Схема подключения инжектора питания одинакова для любой площадки: источник — нижний инжектор — фидер — верхний инжектор — потребитель. Если в тракте есть другие пассивные узлы, проверьте, пропускают ли они постоянный ток: у комбайнеров и делителей это отдельная строка характеристик, и по умолчанию большинство узлов постоянный ток не пропускает. Порядок сборки всего тракта разобран в статье про монтаж антенно-фидерного устройства.

Как проверить инжектор питания

Проверка занимает несколько минут и делается обычным мультиметром плюс, если он есть, анализатором цепей.

  • Прозвонка по постоянному току. Между портом питания и общим портом должна быть проводимость, между портом питания и высокочастотным портом станции — обрыв. Если звонится накоротко во все стороны, узел пробит.
  • Напряжение под нагрузкой. Подайте питание и измерьте напряжение на дальнем конце линии. Просадка более чем на один вольт говорит о плохом контакте или слишком тонком центральном проводнике фидера.
  • Ток потребления. Сравните с паспортом потребителя. Ноль означает обрыв, заметное превышение — замыкание в линии или неисправность мачтового устройства.
  • КСВН тракта. Измерьте с инжектором и без него. Разница должна быть в пределах погрешности: исправный узел практически не виден прибору.
  • Осмотр. Следы влаги внутри корпуса и потемневшие контакты — повод заменить узел, даже если он ещё работает.

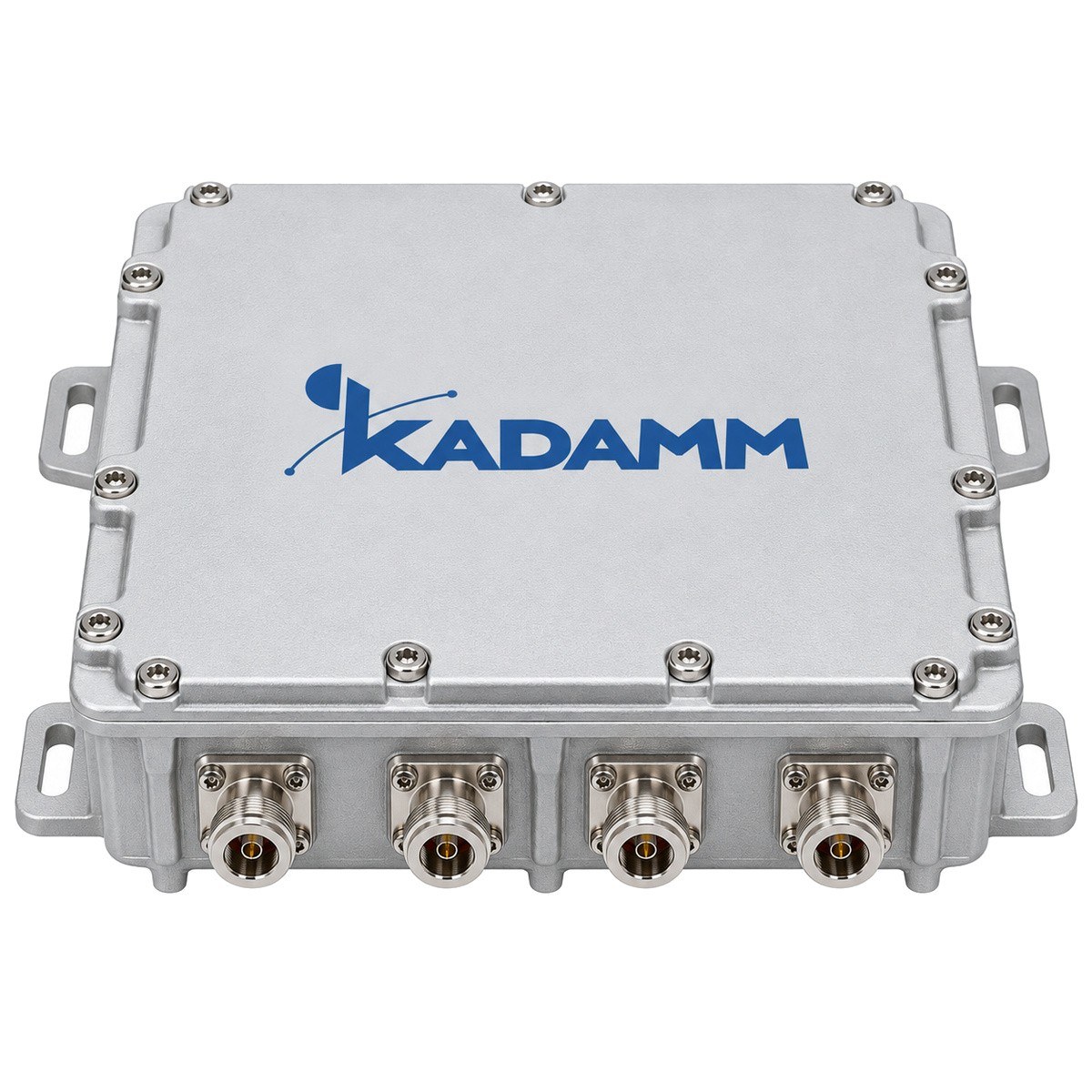

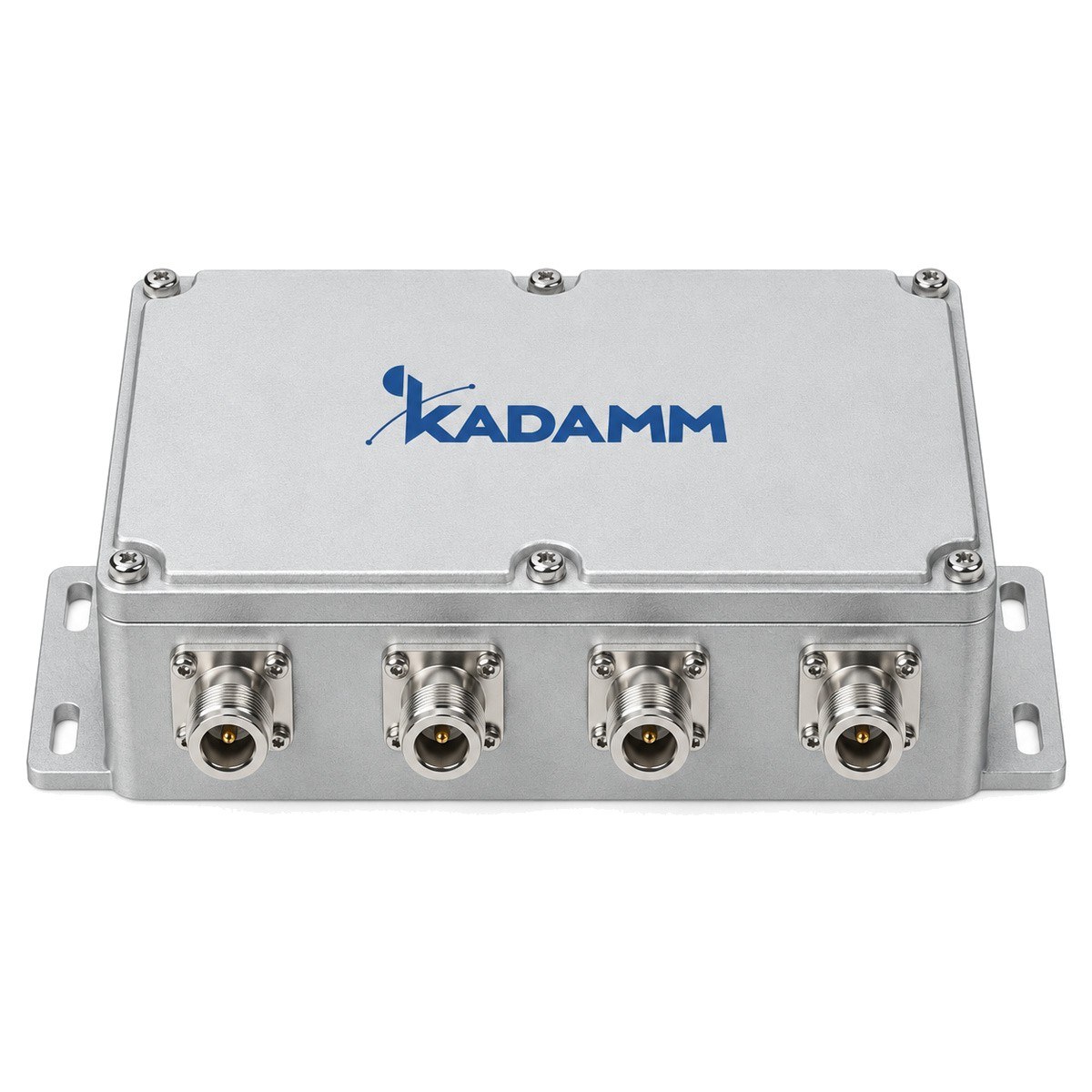

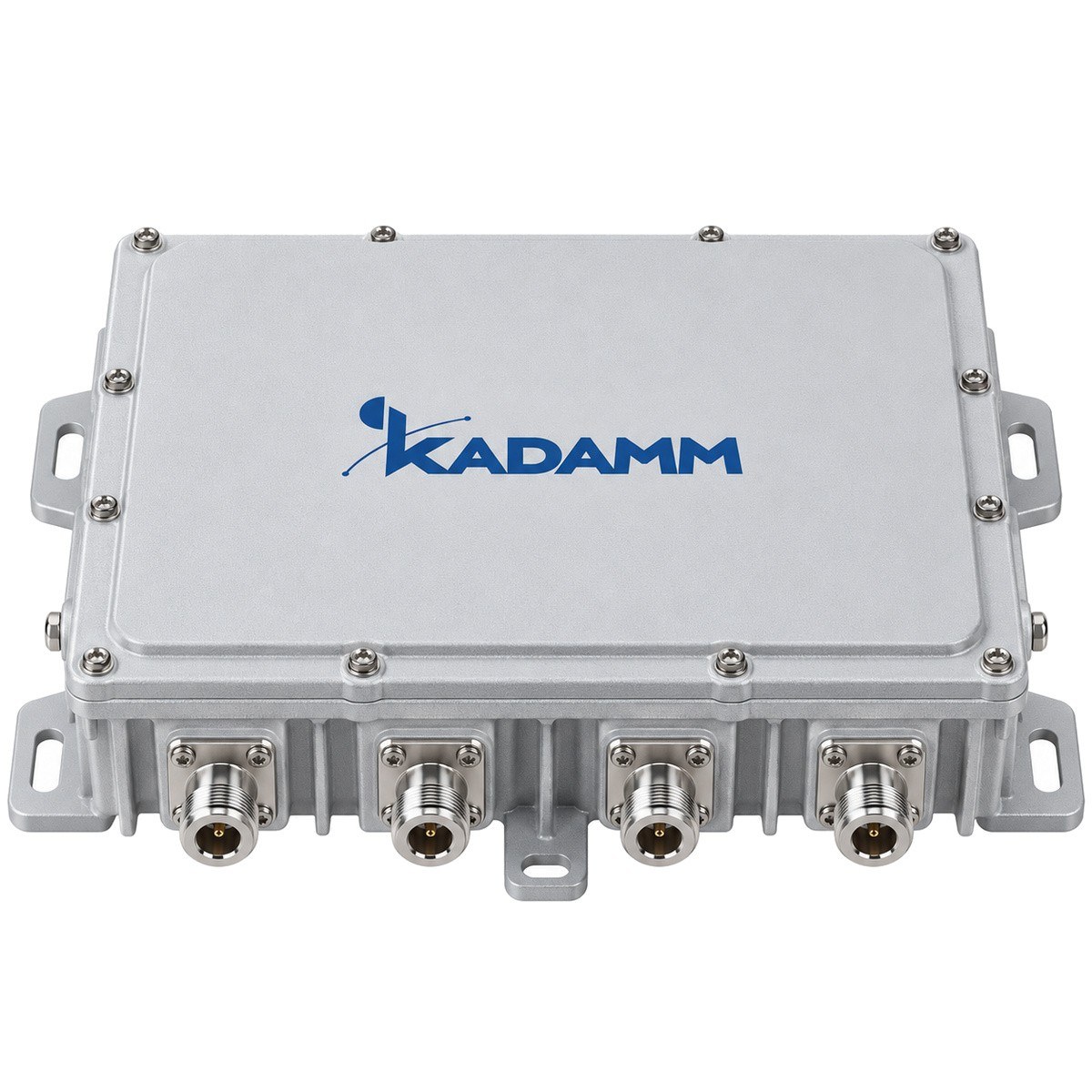

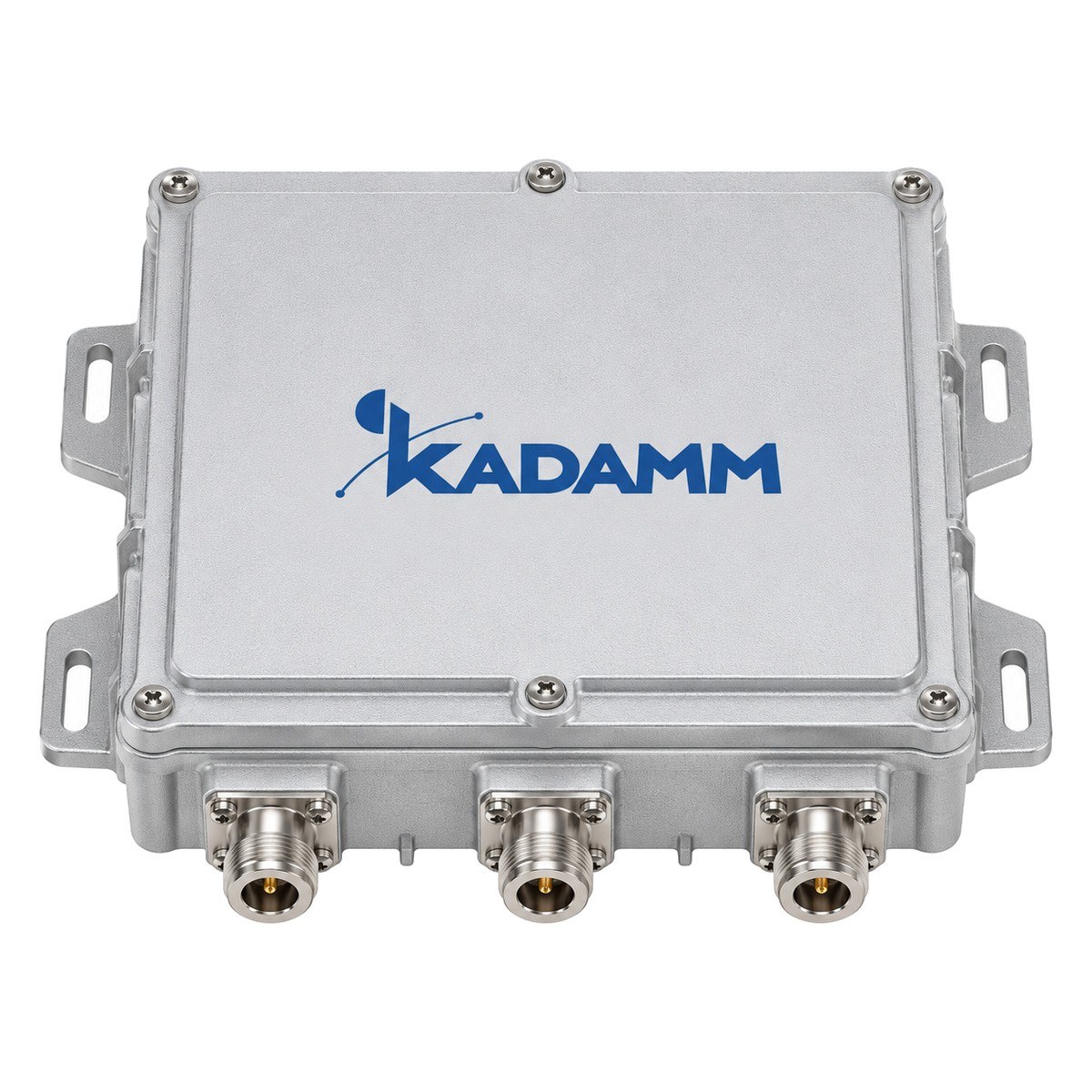

Серия КАДАММ ИП: четыре исполнения

В разделе инжекторов питания КАДАММ четыре модели. Различаются они полосой, соединителем и допустимой мощностью; электрические параметры цепи питания у всех одинаковы: 10–30 В, ток до 2,5 А, AISG 1.0 и 2.0.

ПараметрИП-43-2700 и ИП-716-2700ИП-43-3800 и ИП-716-3800
Полоса высокой частоты698–2700 МГц340–3800 МГц
Вносимые потерине более 0,3 дБне более 0,3 дБ
КСВНне более 1,25не более 1,25
Развязка цепей питания и ВЧболее 60 дБболее 60 дБ
Питание и телеметрия10–30 В, до 2,5 А, AISG 1.0/2.010–30 В, до 2,5 А, AISG 1.0/2.0
Допустимая мощностьдо 200 Вт, пик 2000 Втдо 500 Вт, пик 1500–2000 Вт
Интермодуляцияне выше −160 дБнне выше −160 дБн
Грозозащита3 кА (10/350 мкс)8 кА (8/20 мкс)
Защита оболочкиIP67IP67

Как выбрать инжектор под площадку

ЗадачаЧто братьПочему
Питание блока наклона антенны на типовой сотовой площадке 700–2700 МГцКАДАММ ИП-43-2700 или КАДАММ ИП-716-2700Полоса перекрывает все действующие диапазоны, мощности 200 Вт достаточно для сектора
Площадка с полосой 5G 3300–3800 МГц или технологической связью от 340 МГцКАДАММ ИП-43-3800 или КАДАММ ИП-716-3800Широкая полоса и запас по мощности до 500 Вт
Тракт собран на соединителях 7-16КАДАММ ИП-716-2700 или КАДАММ ИП-716-3800Соединитель подбирается под тракт, переходники добавляют потери и точки отказа
Питание мачтового усилителя приёмного трактаКАДАММ ИП-43-2700 и КАДАММ МУ-900Усилитель питается по фидеру, отдельная линия на опору не нужна
Площадка с высокой грозовой активностьюКАДАММ ИП-43-3800 или КАДАММ ИП-716-3800Исполнение с грозозащитой 8 кА

Если сомневаетесь в совместимости с уже смонтированным трактом, посмотрите раздел мачтовых усилителей и материал про спецификацию фидерной линии: там разобрано, какие узлы пропускают постоянный ток, а какие его блокируют.
