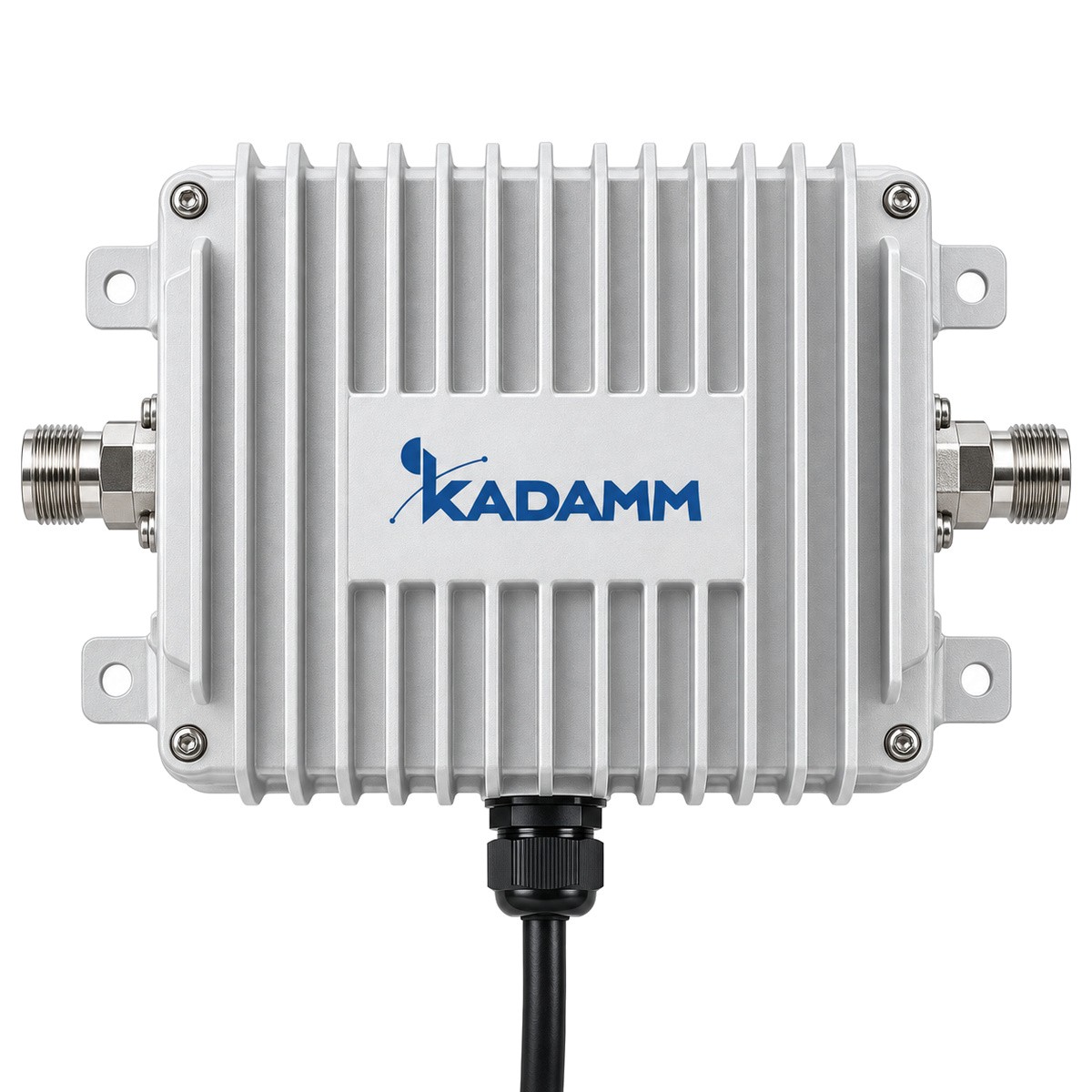

Мачтовый усилитель TMA КАДАММ МУ-900 — малошумящий антенный усилитель приёмного тракта 895–905 МГц (GSM-R, E-GSM): усиление 12 дБ, коэффициент шума 1,8 дБ, тракт передачи 940–950 МГц до 200 Вт с потерями 0,5 дБ, сдвоенный блок для антенн двух поляризаций, управление и питание AISG 1.1/2.0, режим Bypass при пропадании питания, интермодуляция −160 дБн, IP67, монтаж на трубу 35–125 мм. Ставится под антенной базовой станции и компенсирует потери фидера в приёме.
КАДАММ МУ-900 — мачтовый усилитель (TMA) для систем внутреннего покрытия (DAS).
Мачтовый усилитель (TMA) ставят у антенны базовой станции: он усиливает принимаемый сигнал до того, как его ослабит длинный фидер, и улучшает чувствительность обратного канала. Передаваемый сигнал проходит через него в обход усилителя.
При пропадании питания усилитель переходит в режим обхода (Bypass), и тракт продолжает работать с небольшими потерями — отказ TMA не отключает сектор. Питание подаётся по фидеру через инжектор или от базовой станции.
На объекте: соединители 7-16 (розетка, удлинённая горловина); габариты 273×265×85,8 мм; масса 7,8 кг; исполнение ip67. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Тракт TX | 940–950 МГц; потери ≤0,5 дБ; ≤200 Вт (пик 1000) |
| Тракт RX | 895–905 МГц; усиление 12±1 дБ; NF 1,8 дБ |
| Потери в режиме Bypass | ≤2 дБ |
| Возвратные потери | ≥18 дБ |
| Групповая задержка | ≤45 нс |
| PIM3 | ≤−160 дБн |
| Управление | CWA, AISG 1.1 / AISG 2.0, RET по 3GPP |
| Питание | 10–30 В DC; 280 мА при 10 В / 110 мА при 30 В |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 7-16 (удлинённая горловина) |
| Габариты | 273×265×85,8 мм |
| Масса | 7,8 кг |
| Корпус | алюминий, светло-серый |
| Монтаж | труба Ø35–125 мм (хомуты в комплекте) / стена |
| Грозозащита | 3 кА (10/350 мкс) |
| Температура | −40…+60 °C |
| Исполнение | IP67 |
Базовые станции с длинными фидерами, объекты с удалённой антенной, где потери кабеля ограничивают дальность обратного канала.
Усилитель подбирают по диапазону базовой станции и схеме питания по фидеру.
Диапазон. По частотам базовой станции.
Питание. По фидеру — через инжектор или от станции.
Комплект КАДАММ МУ-900: мачтовый усилитель с разъёмами 7-16 (розетка, удлинённая горловина) в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Когда потери фидера между антенной и базовой станцией велики и ограничивают обратный канал: абоненты на краю зоны слышат станцию, но станция не слышит их. Усилитель у антенны компенсирует эти потери до того, как они ухудшат чувствительность. Оценку делают по расчёту обратного канала с учётом чувствительности станции.
Если фидер короткий, выигрыш от TMA невелик. Пришлите длину и тип фидера и диапазон — оценим, нужен ли усилитель. Усилитель подбирают по диапазону станции, а питание подают по фидеру; после монтажа проверяют работу в обоих режимах, с питанием и в обходе.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
После установки измеряют КСВН с каждого входа и уровни на выходах, сравнивая их с расчётом системы. Если в системе работают несколько операторов, линию дополнительно проверяют анализатором PIM — это выявляет плохо затянутые и загрязнённые соединения.
Результаты фиксируют в исполнительной документации вместе с моментами затяжки соединителей. При последующем обслуживании измерения повторяют и сравнивают с исходными: рост КСВН или PIM указывает на место, которое нужно проверить в первую очередь, прежде чем искать неисправность в активном оборудовании.
На странице карточки приложены техническое описание серии и общий каталог в PDF: в них характеристики всех исполнений, габаритные размеры и условия эксплуатации. По этим данным проектировщик выполняет расчёт системы и подбирает соседние элементы тракта.
Сертификаты и декларации, если они нужны для приёмки объекта, предоставляются по запросу. Параметры, которых нет в документации, уточняйте у менеджера — их подтвердят по документации на партию. Для проекта можно запросить и описания смежных изделий KADAMM, чтобы вся пассивная часть была описана в одном комплекте документов.
Гарантия на КАДАММ МУ-900 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Усилитель мачтовый (TMA) КАДАММ МУ-900 — 900 МГц, сдвоенный блок под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Инжектор питания вводит в антенный кабель постоянное напряжение и команды AISG, чтобы питать мачтовый усилитель и блок наклона антенны по тому же фидеру, по которому идёт сигнал. Разбираем схему узла, чем он отличается…
В разговоре сплиттер и таппер понятны всем, а в спецификации начинаются разночтения: проект, ведомость и паспорт называют одно и то же по-разному. Разбираем отечественную номенклатуру пассивных компонентов: порядок слов…
Разъём определяет, сколько мощности пройдёт без нагрева, сколько интермодуляции родится в тракте и как соединение переживёт вибрацию и влагу. В статье разбираем четыре типа, которые встречаются в трактах сотовой связи…
Пассивный тракт не имеет питания, но способен создавать помехи: нелинейный контакт смешивает две несущие, и продукт третьего порядка попадает прямо в полосу приёма. В статье разбираем, откуда берётся интермодуляция, что…
113 позиций в 13 разделах: делители и ответвители, гибридные мосты и частотные комбайнеры, фильтры, POI, нагрузки и аттенюаторы, инжекторы питания, мачтовый усилитель и антенны. Статья устроена как карта каталога…
