Почему тип соединителя решает больше, чем кажется
Разъём выглядит как мелочь на фоне антенн и комбайнеров, но именно он определяет три вещи: сколько мощности пройдёт без нагрева, сколько интермодуляции родится в тракте и как быстро соединение развалится от вибрации и влаги. В распределённой системе разъёмов сотни, и каждый — потенциальная точка отказа.
В линейке КАДАММ (KADAMM) применяются четыре типа коаксиальных разъёмов: N, 7-16 DIN, 4.3-10 и семейство SMA/SMP для модулей. Разберём, чем они отличаются и где какой уместен.
Четыре основных типа

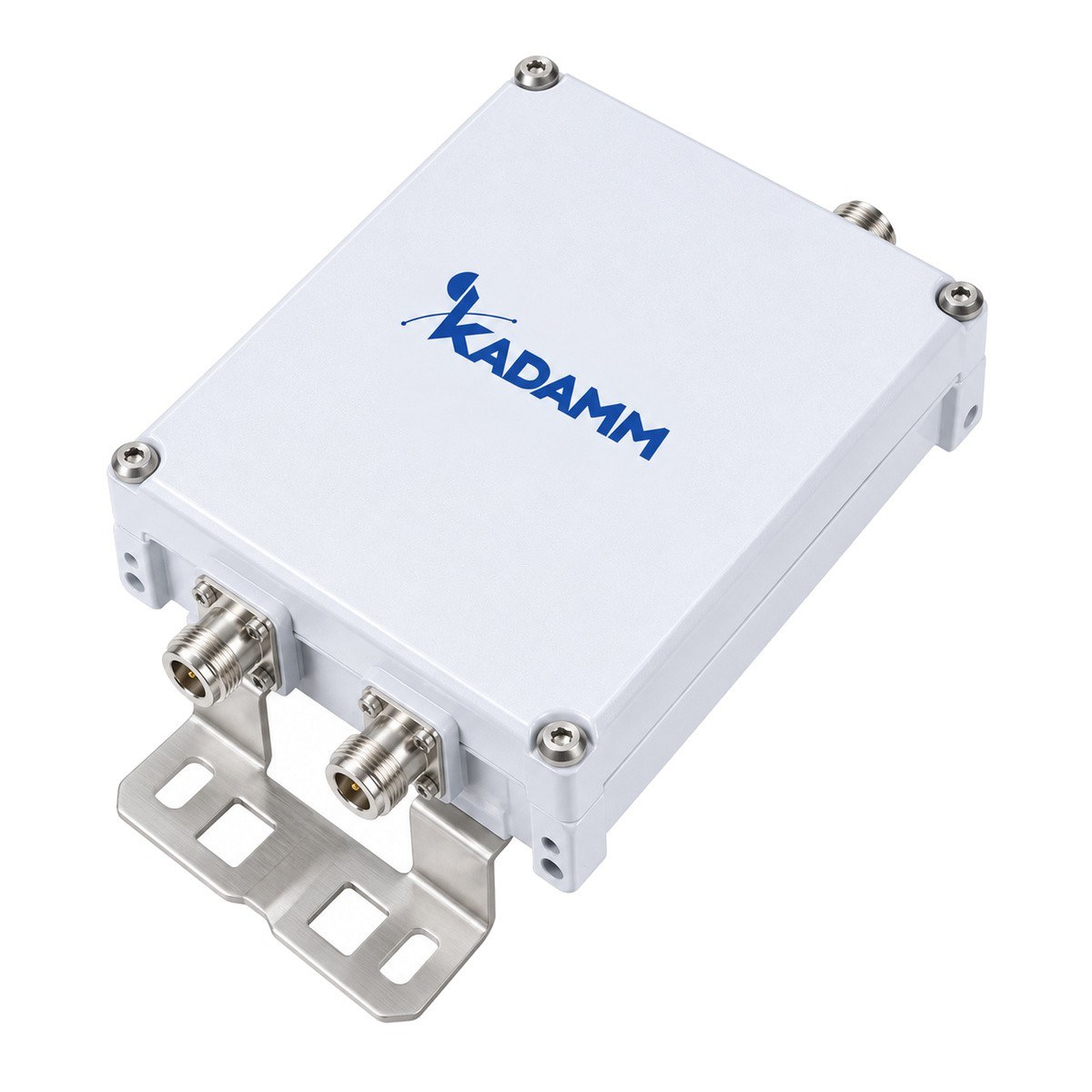

N (N type) — универсальный ветеран
Резьбовое соединение диаметром 5/8 дюйма, придумано ещё в сороковых годах и до сих пор стоит почти везде: измерительные приборы, антенны, служебные цепи. Держит до 300 Вт в наших изделиях, работает от постоянного тока до 11 ГГц. Плюс — распространённость и цена, минус — относительно высокая интермодуляция: в многооператорном тракте разъём N ставить не стоит. Присоединительные размеры — по IEC 61169-16. Отечественный тип III по ГОСТ 13317-89 того же сечения 7/3,04 — другой соединитель: у него метрическая резьба М16×1, с N он стыкуется только через переход.
7-16 DIN — для мощных трактов
Крупное резьбовое соединение с плоским контактом «металл — металл». Держит до 500 Вт средней мощности и обеспечивает низкую интермодуляцию, поэтому десятилетиями был стандартом на базовых станциях. Обозначается также как 7/16 DIN, размеры — по IEC 61169-4. Минусы — вес, габарит и время монтажа: затягивать нужно динамометрическим ключом, а на плотной панели такие разъёмы просто не помещаются рядом.
4.3-10 — современный стандарт
Разработан как замена 7-16: те же мощность и низкая интермодуляция при вдвое меньшем габарите. Главное отличие — контакт разделён: электрический контакт не зависит от усилия затяжки, поэтому соединение стабильнее держит параметры при вибрации и перепадах температуры. Выпускается в трёх вариантах фиксации: резьбовой, быстрый винтовой и push-pull. Размеры — по IEC 61169-54. В новых проектах DAS это тип по умолчанию, и большинство изделий линейки идёт именно с ним.
SMA, SMP и RSMP — для модулей

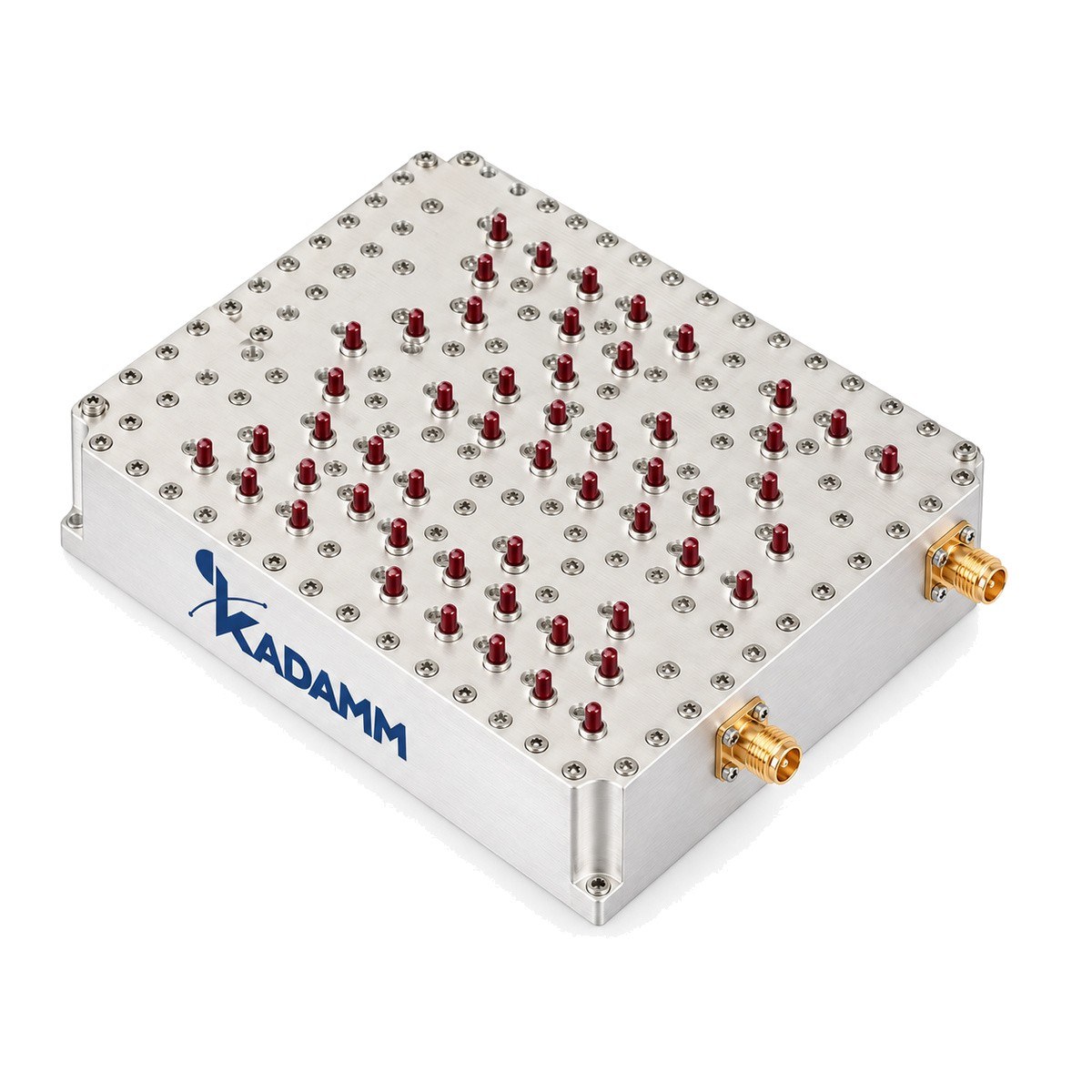

Миниатюрные соединители для встройки в оборудование. SMA — резьбовой, работает до 18 ГГц, но рассчитан на единицы ватт. SMP и RSMP — безрезьбовые бланк-контакты для соединения плат и модулей внутри блока. В нашей линейке они стоят на OEM-изделиях: у дуплексных фильтров вроде КАДАММ ДУ-1800 и у модулей 5G КАДАММ ФП-3500.
| Тип | Мощность в наших изделиях | Интермодуляция | Габарит | Где применяют |
|---|---|---|---|---|
| N | до 300 Вт | средняя | средний | Измерения, служебные цепи, часть антенн |
| 7-16 DIN | до 500 Вт | низкая | крупный | Мощные тракты, мачты, магистрали |
| 4.3-10 | до 500 Вт | низкая | компактный | Современные тракты DAS и базовых станций |
| SMA | единицы ватт | не нормируется | мелкий | Приборы, маломощные цепи |
| SMP / RSMP | по модулю | низкая | очень мелкий | Встройка в оборудование, OEM-модули |
Вилка и розетка: как не ошибиться при заказе

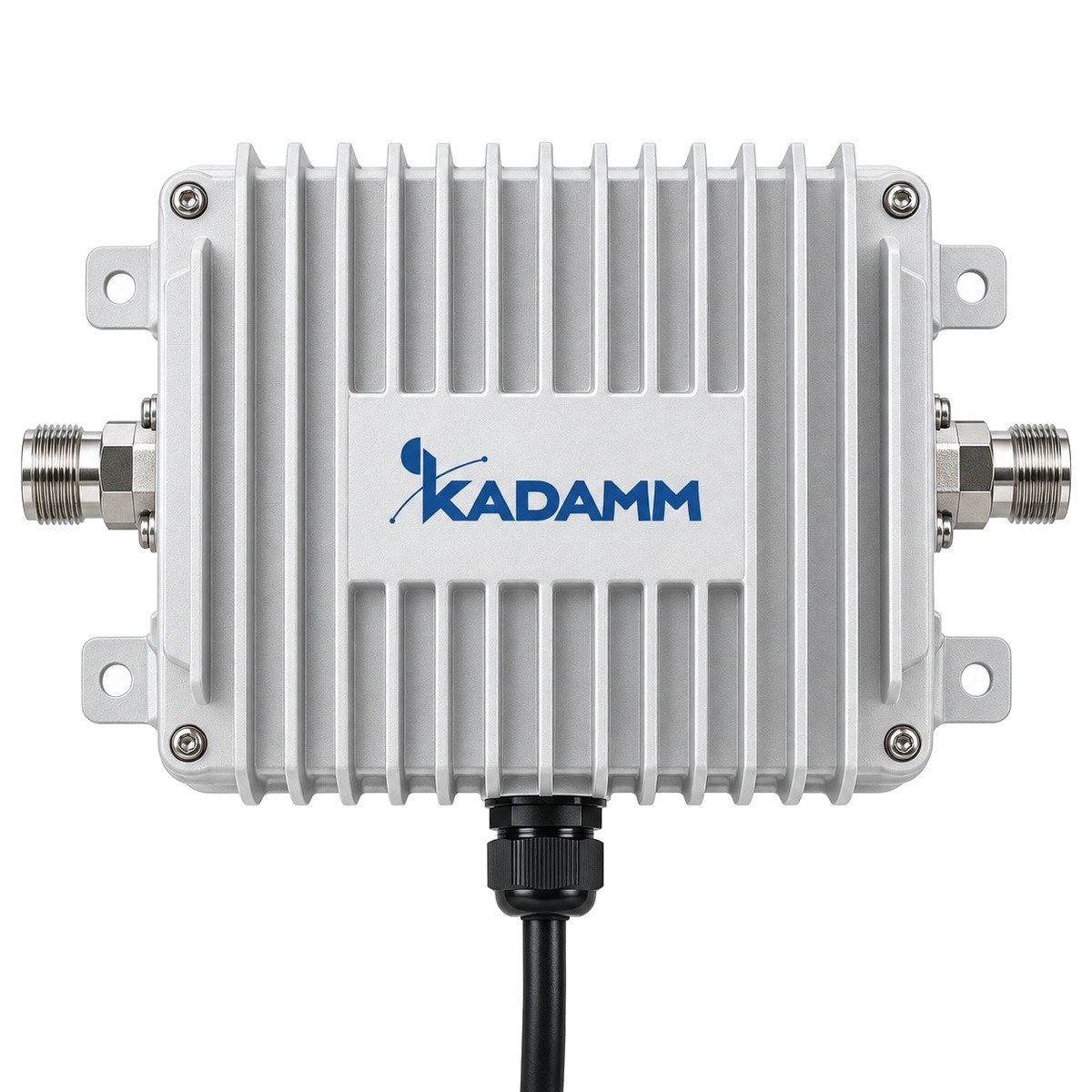

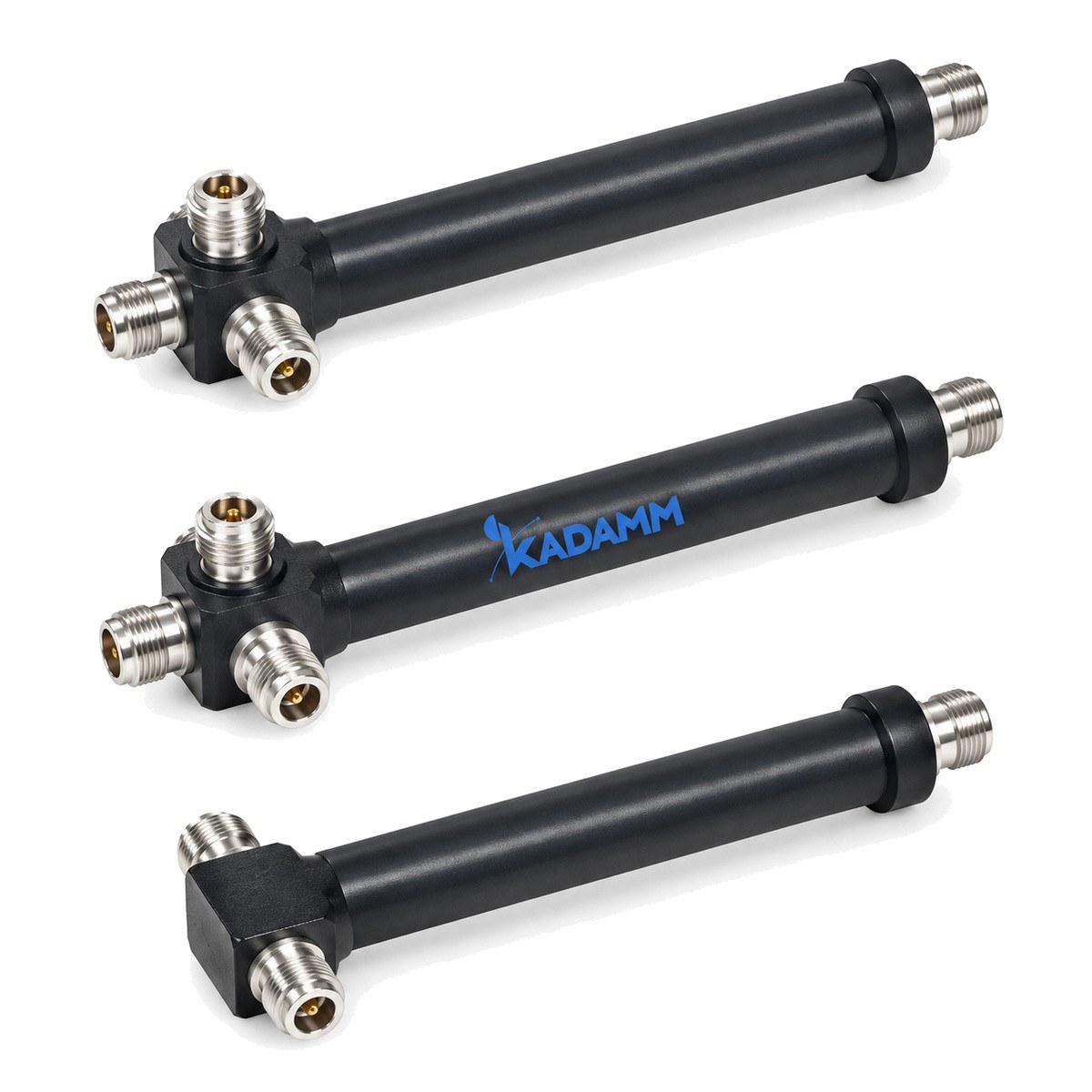

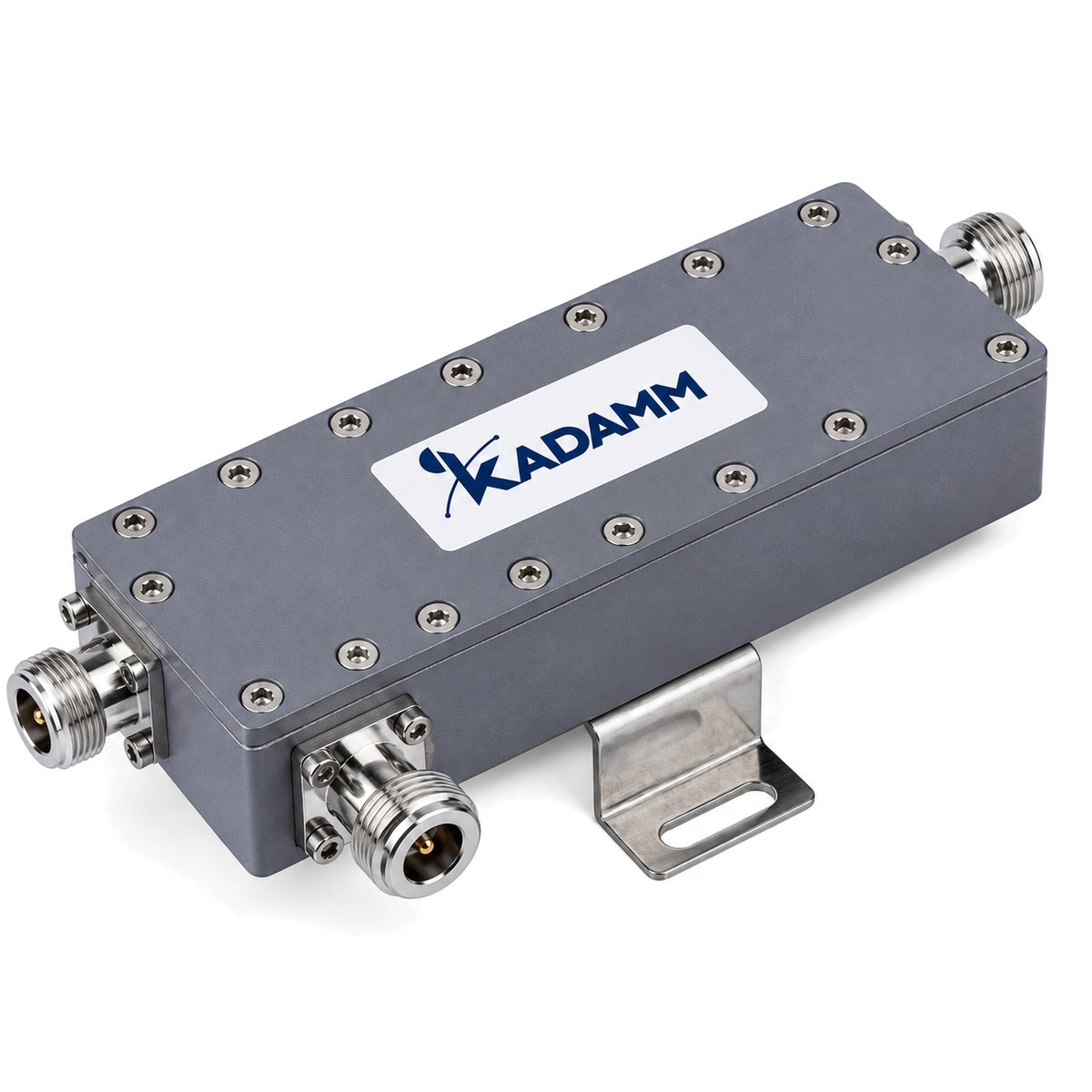

Вилка (male, штырь) и розетка (female, гнездо) — это про центральный контакт, а не про резьбу. Путаница возникает потому, что у N и 7-16 у вилки резьба внутренняя, а у розетки наружная. Правило простое: смотрите на центральный проводник. В карточках изделий тип указан явно, например «розетка 4.3-10» у КАДАММ ДМ-698/4000 или «розетка 7-16, удлинённая горловина» у КАДАММ МУ-900.

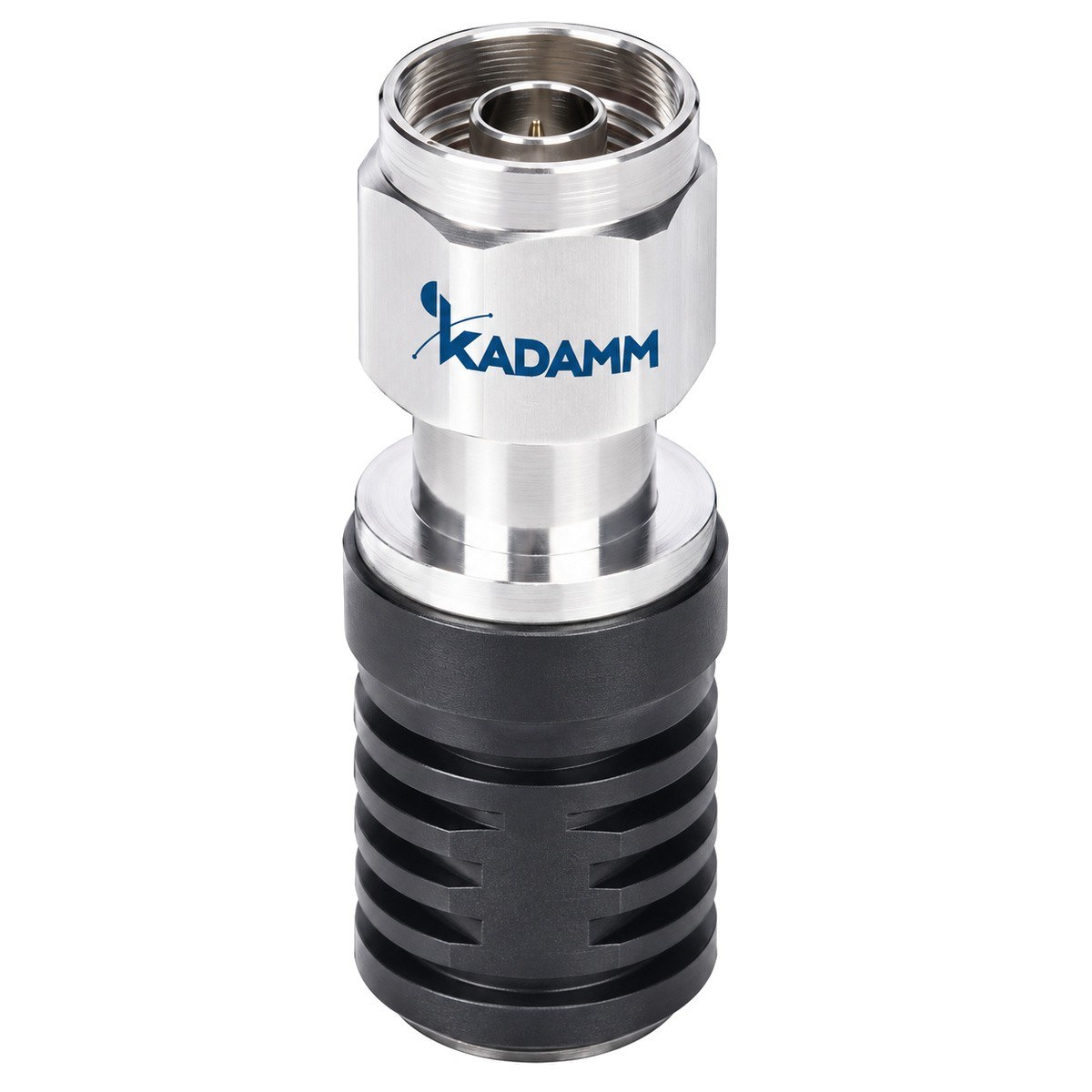

Нагрузки и аттенюаторы выпускаются в обоих исполнениях, чтобы вставать на порт без переходника: у серий КАДАММ НС-4000 и КАДАММ АТ-4000 доступны все шесть сочетаний из трёх типов и двух полов. Это не прихоть каталога: каждый переходник добавляет потери, лишнее соединение и точку, где со временем появится интермодуляция.
Переходник — не решение, а компромисс. Если в проекте регулярно появляются связки «4.3-10 на 7-16», проще заказать изделия сразу с нужным разъёмом: в большинстве серий тип соединителя выбирается при заказе.
Как выбрать под задачу
| Задача | Тип соединителя | Почему |
|---|---|---|
| Новый тракт DAS, много узлов в стойке | 4.3-10 | Компактно, низкая интермодуляция, стабильный контакт |
| Мачта, высокая мощность, старый парк оборудования | 7-16 DIN | Проверенный стандарт, до 500 Вт |
| Измерения, контрольные порты, стенд | N | Дёшево, распространено, до 11 ГГц |
| Встройка модуля в блок | SMP или RSMP | Минимальный габарит, соединение без резьбы |
| Маломощная измерительная цепь до 18 ГГц | SMA | Работает выше остальных по частоте |
| Многооператорный узел | 4.3-10 или 7-16 | Только они нормируются по интермодуляции |
Монтаж: пять правил
- Затягивайте динамометрическим ключом. Недотянутый разъём даёт нелинейный контакт и интермодуляцию, перетянутый — деформирует диэлектрик и портит согласование.
- Держите поверхности сухими и чистыми. Пыль и влага между контактами — та самая нелинейность, о которой речь в статье про PIM.
- Соблюдайте радиус изгиба кабеля. Натяжение на разъёме со временем нарушает контакт.
- Герметизируйте уличные соединения. Самоспекающаяся лента или термоусадка обязательны даже при исполнении IP67 у самого изделия: защищён корпус, а не стык.
- Не смешивайте типы без нужды. Один тип на тракт — меньше переходников, потерь и поводов для помех.
Обозначения в документации
В отечественных спецификациях соединители называют иначе, чем в каталогах производителей, и это регулярно мешает при сверке позиций. Тип N (IEC 61169-16) и отечественный тип III по ГОСТ 13317-89 путают чаще всего: сечение у них одно, а резьба разная (дюймовая и метрическая М16×1), и без перехода они не стыкуются. Присоединительные размеры 7-16 описаны в IEC 61169-4, а 4.3-10 — в IEC 61169-54. В карточках линейки указаны оба варианта написания, чтобы позицию можно было сверить и с зарубежной спецификацией, и с тендерной ведомостью.
Ещё одна тонкость — запись пола соединителя. В русскоязычной документации пишут «розетка» и «вилка», в англоязычной female и male. Для нагрузок и аттенюаторов это критично: изделие должно вставать на порт напрямую. Полный разбор терминологии — в статье о номенклатуре ГОСТ.
Сколько соединений в типовом тракте
Посчитаем этаж бизнес-центра: узел объединения, магистраль, четыре антенны. Комбайнер даёт три соединения, гибридный мост — четыре, делитель на четыре выхода — пять, четыре антенны — четыре, плюс кабельные сборки на обоих концах каждого отрезка. Набегает 25–30 соединений на один этаж, а на здании в двадцать этажей — несколько сотен.
Каждое из них — кандидат в источники интермодуляции и точка, где может появиться влага. Отсюда два практических вывода. Первый: чем меньше узлов, тем надёжнее тракт, поэтому один комбайнер лучше сборки из фильтров и моста. Второй: тип соединителя выбирают один раз на весь проект, иначе монтажники начнут «докручивать» переходники прямо на объекте.
| Где соединение | Сколько их в типовом узле | Что чаще всего идёт не так |
|---|---|---|
| Узел объединения | 3–7 | Смешаны 7-16 и 4.3-10, стоят переходники |
| Магистральный фидер | 2 на каждый отрезок | Плохо обжата кабельная сборка |
| Делитель или ответвитель | 3–5 | Свободный порт оставлен открытым |
| Антенна | 1–2 | Стык не герметизирован на улице |
| Контрольный порт | 1 | Оставлен без заглушки, попала влага |
Что проверяют на приёмке
Соединения проверяют тремя способами. Механически — моментом затяжки по паспорту разъёма. Электрически — рефлектометром: неоднородность на трассе видна как всплеск отражения в конкретной точке, по задержке легко вычислить, какое именно соединение виновато. И по интермодуляции — PIM-тестером, потому что нелинейный контакт может иметь идеальный КСВН и при этом портить приём.
Если тракт уличный, отдельно смотрят герметизацию: класс защиты IP67 у изделия относится к его корпусу, а не к стыку с кабелем. Стык заматывают самоспекающейся лентой или закрывают термоусадкой с клеевым слоем. Как читать результаты измерений, разобрано в статье о характеристиках ВЧ-компонента, а механизм появления помех — в статье про PIM.
