Делитель мощности (сплиттер) КАДАММ ДМ-698/4000 — 2, 3 или 4 выхода, 698–4000 МГц

Делитель мощности (сплиттер) КАДАММ ДМ-698/4000 делит сигнал 698–4000 МГц поровну на 2, 3 или 4 выхода с делением 3,0, 4,8 или 6,0 дБ и складывает их в обратном направлении: шесть исполнений с разъёмами N или 4.3-10, мощность до 300 / до 1500 Вт, интермодуляция ≤−160 дБн, КСВН не выше 1,25, корпус IP65 для помещения и улицы. Делитель Уилкинсона СВЧ, широкополосный, с развязанными выходами — распределяет сигнал репитера или базовой станции по DAS.

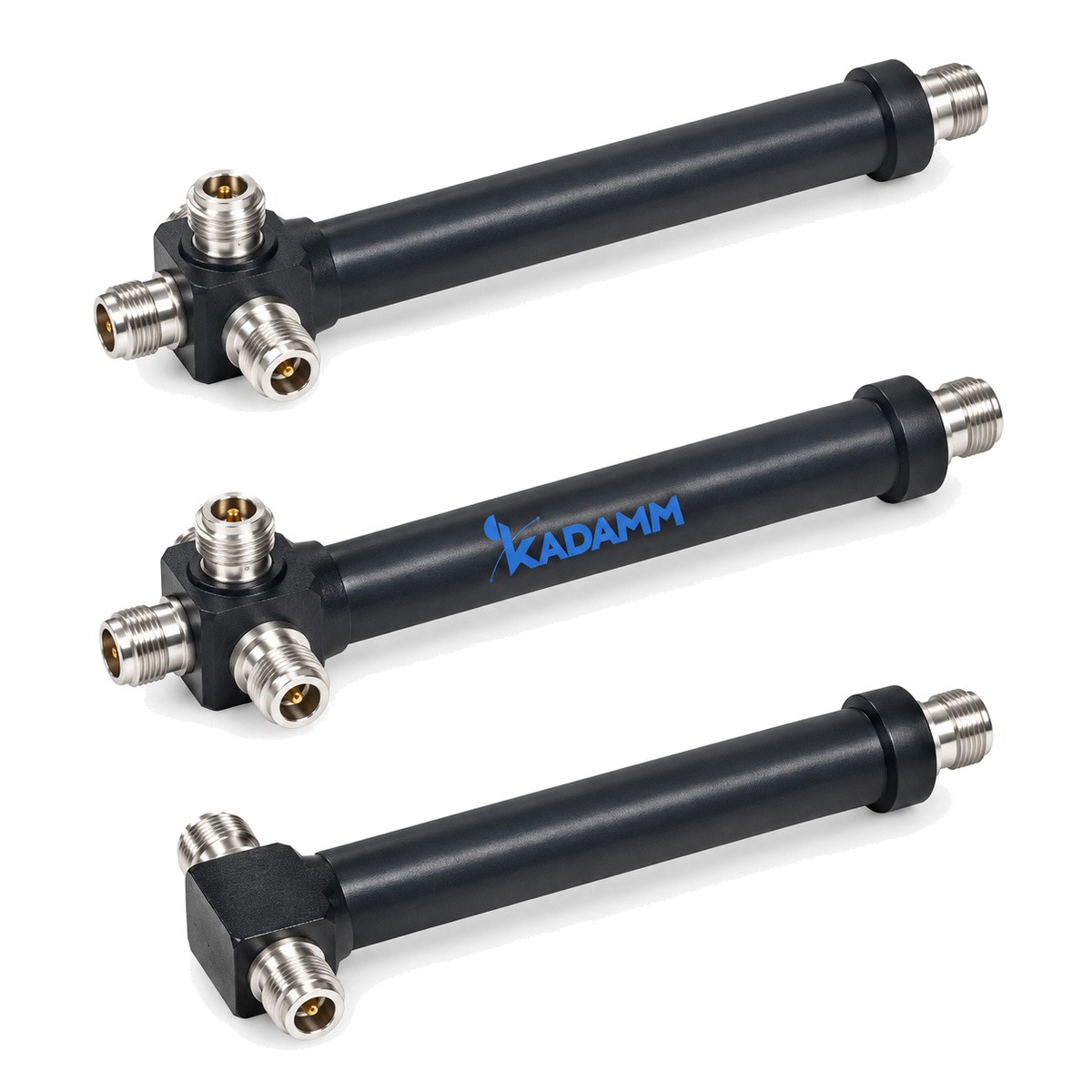

KADAMM ДМ-698/4000
698–4000 МГц
Диапазон частот
3,0 / 4,8 / 6,0 дБ
Деление мощности
≤1,25
КСВН
≥19 дБ
Возвратные потери
≤−160 дБн
PIM3
до 300 / до 1500 Вт
Средняя / пиковая мощность

Описание

КАДАММ ДМ-698/4000 — делитель мощности для систем внутреннего покрытия (DAS), рабочие частоты 698–4000 МГц.

У KADAMM ДМ-698/3800 полоса 698–3800 МГц, у KADAMM ДМ-698/4000 — 698–4000 МГц. Все частоты KADAMM ДМ-698/3800 лежат и внутри полосы KADAMM ДМ-698/4000.

В DAS делитель ставят в точке, где магистраль расходится на равные ветви: этажи, крылья здания, секции тоннеля. Мощность входа делится поровну, и каждая ветвь получает одинаковый уровень; на неравные ветви вместо делителя ставят ответвители.

Деление сигнала на N выходов уменьшает уровень каждого выхода на 10·lg N, то есть 2 — 3 дБ, 3 — 4,8 дБ, 4 — 6 дБ. Это распределение мощности, а не потери; потери — это вносимое ослабление сверх деления, и в расчёте уровней учитывают обе величины.

Полостной делитель — это отрезки коаксиальной линии без резисторов: он держит большую мощность и даёт низкую интермодуляцию, но выходы между собой не развязаны, поэтому неисправная ветвь влияет на соседние.

Измеренные параметры модели: потери на отражение не менее 19 дБ; КСВН не более 1,25 (отражается до 1 % мощности).

Интермодуляция PIM3 — не выше −160 дБн. Несущие разных операторов в системе внутреннего покрытия делят общие пассивные элементы, так что нелинейность в любом контакте рождает из их суммы мешающие продукты с частотами 2f1 − f2 и 2f2 − f1. Попав в полосу приёма базовой станции, такой продукт поднимает шум у оператора по всему объекту — потому класс PIM у всей пассивной части должен быть одним.

На объекте: габариты 199,1×25×25 мм (2 отвода), 233,6×25×25 мм (3), 236,1×25×25 мм (4); монтаж: настенный, кронштейн; исполнение IP65 по ГОСТ 14254-2015 (IEC 60529); температура −25…+65 °C. При монтаже оставляют подход к соединителям: кабели без натяжения и перекоса, место под ключ, обслуживание без разборки соседних узлов.

Ключевые особенности

Потери и развязкаДеление мощности 3,0 / 4,8 / 6,0 дБ (2/3/4 отвода).
Чистый трактPIM3 ≤−160 дБн, КСВН ≤1,25, возвратные потери ≥19 дБ.
МощностьСредняя / пиковая мощность до 300 / до 1500 Вт (по исполнению).

Технические характеристики

Электрические параметры

ПараметрЗначение
Диапазон частот698–4000 МГц
Деление мощности3,0 / 4,8 / 6,0 дБ (2/3/4 отвода)
Возвратные потери≥19 дБ
КСВН≤1,25
PIM3≤−160 дБн
Средняя / пиковая мощностьдо 300 / до 1500 Вт (по исполнению)
Волновое сопротивление50 Ом

Механика и условия эксплуатации

ПараметрЗначение
Корпускруглый корпус, светло-серый
Габариты199,1×25×25 мм (2 отвода), 233,6×25×25 мм (3), 236,1×25×25 мм (4)
Монтажнастенный, кронштейн
Температура эксплуатации−25…+65 °C
Относительная влажность≤95%
ИсполнениеIP65 (для помещения и улицы)

Исполнения серии

АртикулОтводовДелениеСоединителиПотериМощность ср.Мощность пикВес
KADAMM ДМ-2-698/4000-N23,0 дБрозетка N≤0,4 дБ300800 Вт0,22 кг
KADAMM ДМ-2-698/4000-4323,0 дБрозетка 4.3-10≤0,4 дБ3001500 Вт0,21 кг
KADAMM ДМ-3-698/4000-N34,8 дБрозетка N≤0,5 дБ300800 Вт0,30 кг
KADAMM ДМ-3-698/4000-4334,8 дБрозетка 4.3-10≤0,5 дБ3001500 Вт0,25 кг
KADAMM ДМ-4-698/4000-N46,0 дБрозетка N≤0,6 дБ300800 Вт0,35 кг
KADAMM ДМ-4-698/4000-4346,0 дБрозетка 4.3-10≤0,6 дБ3001500 Вт0,29 кг

У каждой модели девять исполнений (2/3/4 отвода × N / 4.3-10 / 7-16), отличающихся размерами и мощностью; подробности — в карточке модели на сайте.

Соответствие нормативной базе

✓
Наименование по номенклатуре РФ — Делитель мощности коаксиальный (разветвитель)
✓
Присоединительные размеры соединителей — тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4)
✓
Климатическое исполнение — УХЛ1 по ГОСТ 15150-69 (для работы на открытом воздухе в умеренном и холодном климате; диапазон рабочих температур указан в разделе «Технические характеристики»)
✓
Степень защиты оболочки — IP65 по ГОСТ 14254-2015 (IEC 60529)
✓
Терминология и параметры — КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78

Применение

Распределительные сети систем внутреннего покрытия: разделение магистрали на одинаковые ветви, подключение групп антенн на этаже, симметричные схемы в тоннелях и на парковках.

Выходов берут столько, сколько ветвей; лишние закрывают согласованными нагрузками.

Как подобрать

Число выходов. Выбирают по количеству одинаковых ветвей; потери деления 10·lg N учитывают при расчёте уровней.

Тип. Схема Уилкинсона даёт развязку выходов, полостная — большую мощность и низкую PIM.

Комплект поставки

Комплект КАДАММ ДМ-698/4000: делитель мощности в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.

Читайте также

Вопросы и ответы

Складываются деление и вносимое ослабление. Деление на N выходов — 10·lg N (2 — 3 дБ, 3 — 4,8 дБ, 4 — 6 дБ): это мощность, которая ушла в другие ветви. Вносимое ослабление сверх деления — реальные потери в самом делителе. Делители с равным числом выходов заменяют друг друга при совпадении полос и соединителей.

При расчёте уровней к этим значениям прибавляют затухание кабеля на пути к антеннам. Делитель с меньшим числом выходов ставят ближе к источнику, с большим — ближе к группам антенн, чтобы не терять уровень раньше времени. Если уровня на ветвях не хватает, делитель переносят ближе к антеннам или уменьшают число выходов.

Нет: открытый выход отражает мощность обратно, нарушает деление между остальными ветвями и ухудшает КСВН на входе. Незанятые выходы закрывают согласованными нагрузками с тем же классом по интермодуляции. Это правило действует и на время монтажа, пока часть ветвей ещё не подключена.

Когда ветвь со временем подключают, нагрузку демонтируют. Если систему планируют расширять, выгоднее сразу установить делитель с нужным числом выходов, чем позже менять его и пересчитывать уровни. Расчётная мощность нагрузки — та, что поступит на выход, когда ветвь окажется отключённой.

Все подключённые операторы и диапазоны передают свои несущие по общей пассивной части системы внутреннего покрытия. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −160 дБн.

PIM системы определяется самым слабым звеном, поэтому делители, ответвители, нагрузки, соединители и перемычки подбирают одного класса, а смонтированную линию проверяют анализатором PIM с каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.

Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. На больших объектах состав поставки сверяют со спецификацией проекта системы.

Характеристики, не вошедшие в таблицу, а также срок поставки сообщит менеджер. К пассивным элементам можно добавить в заказ перемычки, нагрузки и крепёж — тогда вся система будет из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.

Гарантии и сервис

Гарантия на КАДАММ ДМ-698/4000 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.

КАДАММ ДМ-698/4000 — запросить цену и сроки
Подберём число отводов и соединитель под вашу сеть. Доставка по России.

Поставляем Делители мощности коаксиальные серии КАДАММ ДМ-698/4000 — 2/3/4 отвода, 698–4000 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
