Что такое направленный ответвитель

Направленный ответвитель — пассивный узел с четырьмя портами, который отводит заданную долю мощности из основной линии в боковой порт и при этом различает направление волны. Основная часть мощности проходит со входа на выход почти без потерь, а в связанный порт попадает её небольшая доля — например, одна десятая при переходном ослаблении 10 дБ. Волна, идущая в обратном направлении, в этот порт почти не попадает: она уходит в четвёртый, изолированный порт.

основная линия связанная линия 1 — вход мощность от передатчика 2 — выход почти вся мощность дальше 3 — связанный (отвод) часть падающей волны, например −10 дБ 4 — изолированный нагрузка 50 Ом или отражённая волна Отвод «чувствует» направление: падающая волна идёт в порт 3, отражённая — в порт 4
Четыре порта направленного ответвителя. У трёхпортовых моделей изолированный порт нагружен внутри корпуса, у двунаправленных выведен наружу для измерения отражённой волны.

Отсюда два применения. Первое — распределение мощности: в распределённой антенной системе ответвитель отдаёт в отвод ровно столько, сколько нужно ближней антенне, а основную мощность пропускает дальше по линии. Второе — измерения: по отводу контролируют мощность передатчика, а по паре отводов падающей и отражённой волны — КСВН антенно-фидерного тракта, не разрывая его.

Как работает направленный ответвитель

В коаксиальном ответвителе рядом с основной линией на длине около четверти волны проходит связанная линия. Энергия переходит в неё одновременно через электрическое и магнитное поле; для волны одного направления эти вклады складываются в одном конце связанной линии и взаимно гасятся в другом. Поэтому отвод и «чувствует» направление. Кольцевые и микрополосковые ответвители устроены по тому же принципу, а в волноводной технике связь делают через отверстия в общей стенке — об этом в статье о волноводном направленном ответвителе.

Ключевые параметры

ПараметрЧто означаетПример из карточек
Переходное ослабление (связь)Насколько сигнал в отводе слабее входного5–40 дБ по исполнению
Вносимые потериСколько теряется на проходе вход → выход≤ 1,75 дБ при связи 6 дБ, ≤ 0,4 дБ при 30 дБ
РазвязкаНасколько обратная волна ослаблена в отводеот 18 до 50 дБ
НаправленностьРазвязка минус переходное ослабление≥ 16–18 дБ
Допуск связиНасколько реальная связь отличается от номинала±0,5…±4,0 дБ
КСВН и мощностьСогласование и допустимая средняя мощность≤ 1,25–1,35; 50–300 Вт
Интермодуляция (PIM)Помехи от нелинейности в многоканальном тракте≤ −155…−160 дБн

Как читаются эти строки в характеристиках любого ВЧ-узла, разобрано в статье про КСВН, ослабление и развязку, природа интермодуляции — в статье что такое PIM.

Переходное ослабление и потери на проходе

Мощность, ушедшая в отвод, теряется для основной линии. Доля в отводе равна 10−C/10, где C — переходное ослабление в децибелах, а идеальные потери на проходе — −10·lg(1 − 10−C/10). К ним добавляются собственные потери в проводниках и диэлектрике.

СвязьВ отводИдеальные потери на проходеПример из серии
6 дБ25%1,25 дБНО-6-136/174-N: ≤ 1,75 дБ
10 дБ10%0,46 дБНО-10-136/174-N: ≤ 0,8 дБ
20 дБ1%0,04 дБНО-20-136/174-N: ≤ 0,4 дБ
30 дБ0,1%0,004 дБНО-30-136/174-N: ≤ 0,4 дБ

Видно, что слабая связь (20–30 дБ) почти не нагружает линию — её используют для измерений. Сильная связь (5–7 дБ) отдаёт в отвод заметную часть мощности — её используют для распределения в DAS, когда ближней антенне нужно много сигнала.

Направленность: почему она важна при измерениях

Направленность показывает, насколько хорошо отвод отличает падающую волну от отражённой. У реального ответвителя в отвод падающей волны просачивается немного отражённой, и наоборот. При измерении КСВН это даёт погрешность: чем меньше направленность, тем хуже ответвитель измеряет малые отражения. С направленностью около 20 дБ уверенно видно рассогласование с КСВН от 1,5 и выше; чтобы измерять КСВН 1,2–1,3, нужна направленность 30 дБ и больше — больше, чем у распределительных ответвителей.

Пример. У КАДАММ НО-10-136/174-N развязка не менее 28 дБ при связи 10 дБ — направленность около 18 дБ. Этого достаточно для контроля мощности передатчика и аварийной сигнализации по отражённой волне.

Двунаправленный ответвитель (ОНД)

У двунаправленного ответвителя оба конца связанной линии выведены наружу: один отвод даёт падающую волну, второй — отражённую. По отношению этих двух сигналов измеритель считает КСВН тракта прямо во время работы. Такие ответвители ставят на выход передатчика или ретранслятора для постоянного контроля антенны и фидера.

СерияДиапазонСвязьРазвязкаМощность

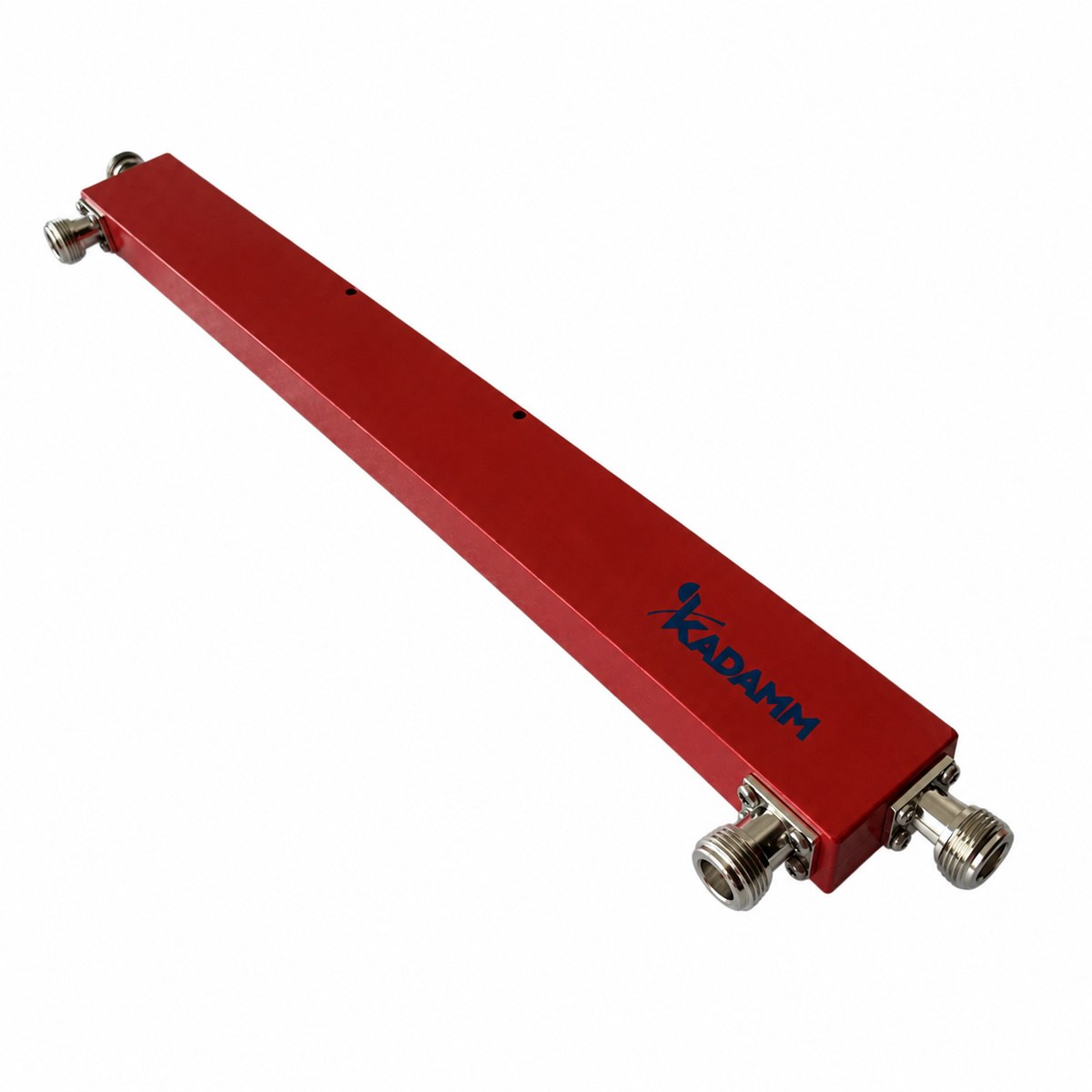

КАДАММ ОНД-136/174-N136–174 МГц6–30 дБ26–45 дБ50 Вт
КАДАММ ОНД-138/960-N138–960 МГц3–40 дБ18–50 дБ200 Вт
КАДАММ ОНД-470/860-N470–860 МГц6–30 дБ21–43 дБ200 Вт

Серия КАДАММ ОНД-470/860-N рассчитана на дециметровый диапазон 470–860 МГц: контроль КСВН на выходе передатчиков и ретрансляторов этой полосы. КСВН самого ответвителя ≤ 1,30, вносимые потери от 0,3 дБ при связи 30 дБ до 1,75 дБ при связи 6 дБ.

Ответвитель с проходом постоянного тока

Если по тому же кабелю питается мачтовый усилитель или блок RET, обычный ответвитель не годится: его развязывающие элементы не пропускают постоянный ток к нагрузке. Для таких трактов есть исполнения с проходом постоянного тока по всем портам. У КАДАММ НО-698/2700-N-DC это до 2 А при номинальном напряжении не менее 36 В и падении не более 0,1 В при 24 В. Связь 5–30 дБ, 698–2700 МГц, до 200 Вт средней мощности на порт, разъёмы N. О питании по кабелю — в статье об инжекторе питания.

Ответвитель, таппер и делитель

В DAS неравноплечие ответвители называют тапперами и обозначают не переходным ослаблением, а коэффициентом деления: у КАДАММ ДН-136/174-N это 2:1…1000:1, отвод от −4,8 до −30,1 дБ при потерях магистрали 0,3–2,3 дБ. По сути это тот же направленный ответвитель с удобной для расчёта линии маркировкой. Делитель мощности делит сигнал поровну, ответвитель — в заданном неравном отношении. Подробнее — в статьях таппер или делитель и делитель мощности или направленный ответвитель.

Ответвители КАДАММ (KADAMM) по задачам

ЗадачаСерияПочему

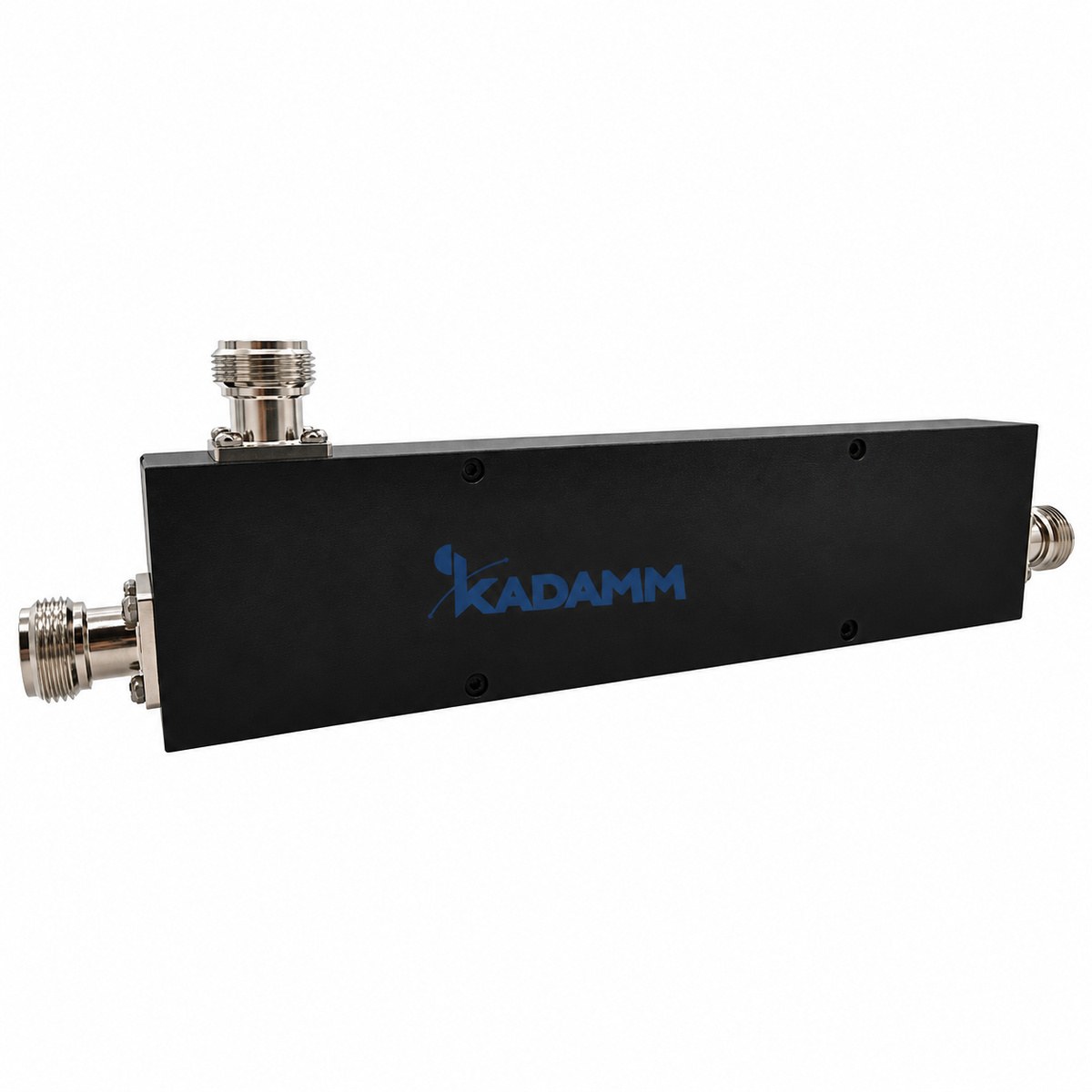

Контроль мощности FM-передатчика 88–108 МГцКАДАММ НО-88/108-NСвязь 6–30 дБ с допуском ±0,5 дБ, 200 Вт
Радиосвязь VHF 136–174 МГцКАДАММ НО-136/174-NРазвязка до 45 дБ, КСВН ≤ 1,25, 200 Вт

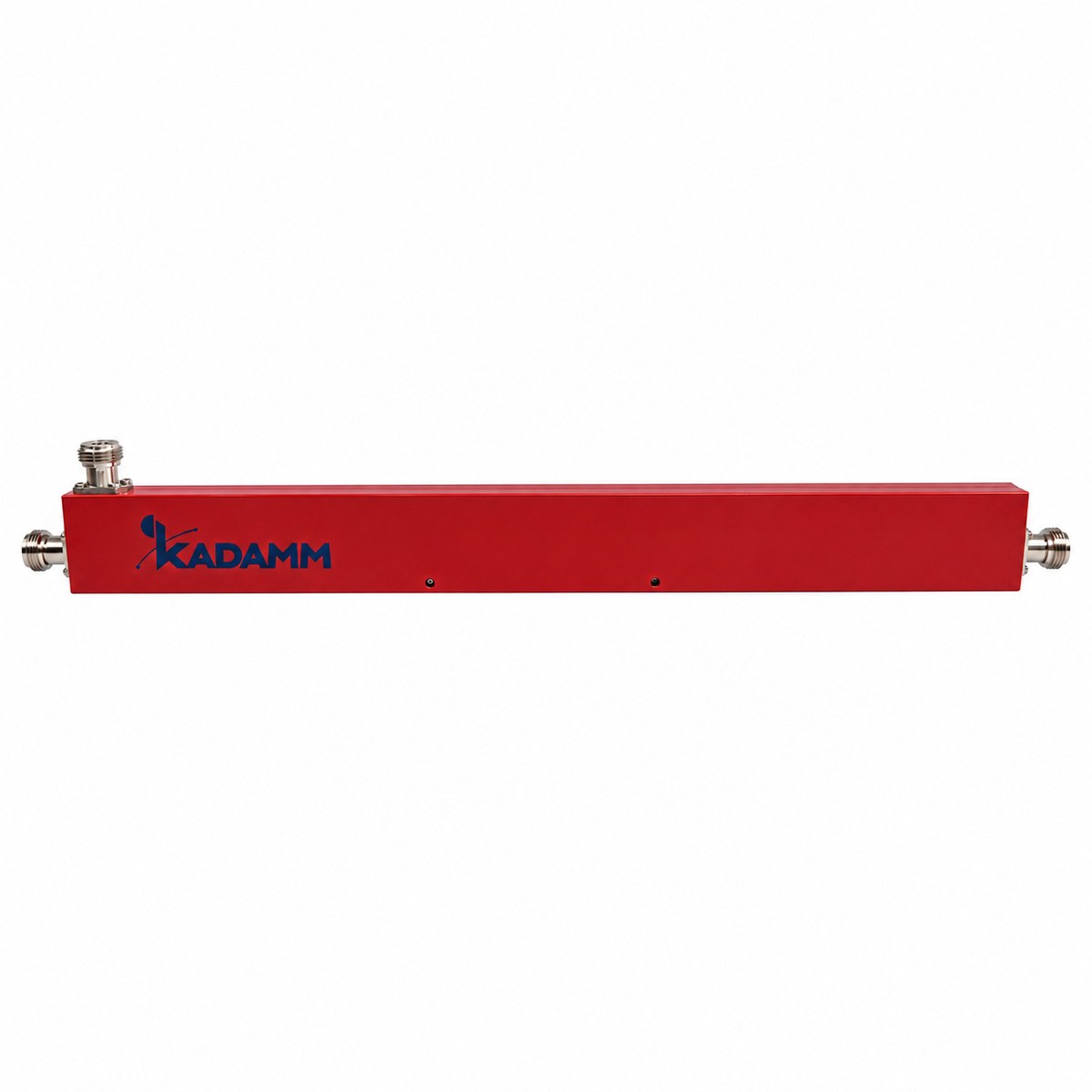

Широкий диапазон 138–960 МГцКАДАММ НО-138/960-NОдна серия на VHF и UHF, 200 Вт
КСВН на выходе ретранслятора VHFКАДАММ ОНД-136/174-NОтводы падающей и отражённой волны

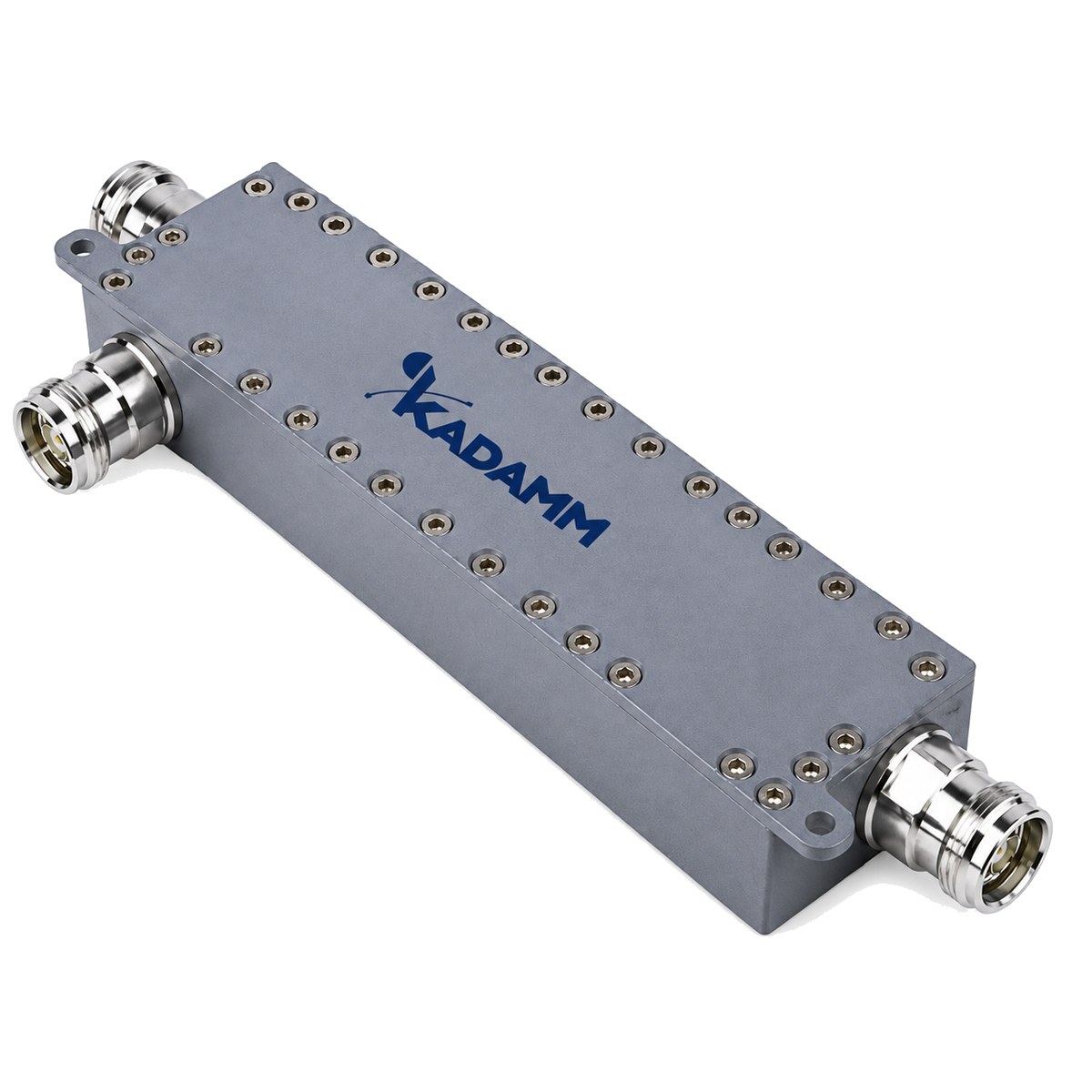

DAS 340–2700 МГц, распределениеКАДАММ НО-340/2700КСвязь 5–30 дБ, PIM ≤ −160 дБн, IP65, N или 4.3-10
DAS с 5G до 5925 МГцКАДАММ НО-617/5925Направленность от 16–18 дБ, IP67
Низкая интермодуляция 690–3800 МГцКАДАММ НО-10-690/3800-43PIM ≤ −155 дБн, 300 Вт (опционально до 500), 4.3-10

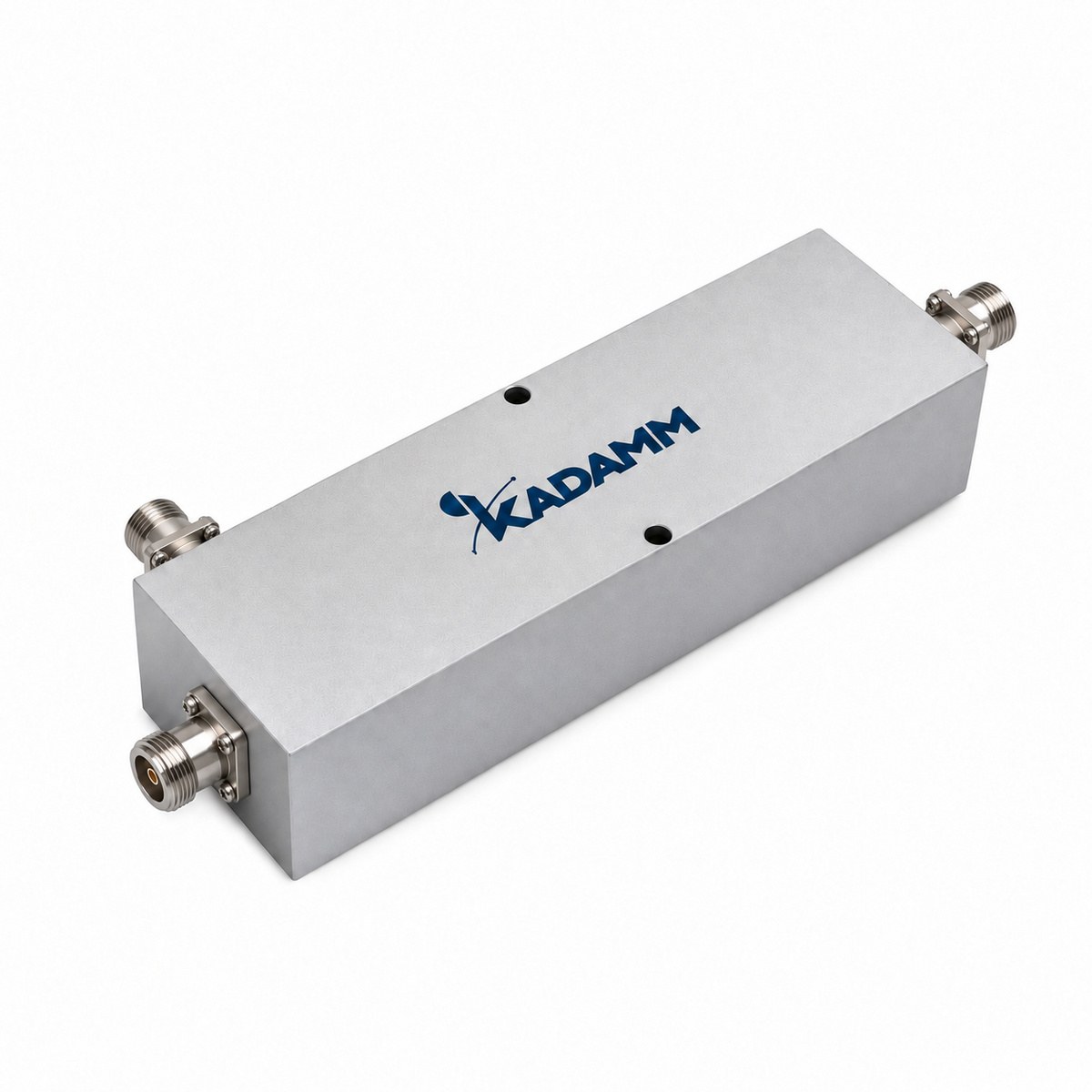

Широкополосные измерения 380–6000 МГцКАДАММ НО-380/6000-NСвязь 6–30 дБ, PIM ≤ −160 дБн
Ответвление в тракте с питанием МШУ или RET по кабелюКАДАММ НО-698/2700-N-DCПроход постоянного тока по всем портам, до 2 А
Деление поровну с развязкой выходовКАДАММ НО-3-698/3800Гибридный равноплечий ответвитель 3 дБ

Как выбрать направленный ответвитель

  1. Диапазон должен перекрывать все частоты в линии: у широкополосных моделей допуск связи на краях диапазона больше.
  2. Переходное ослабление — по задаче: для распределения считают по энергетическому расчёту линии, для измерений берут 20–30 дБ, чтобы не нагружать тракт.
  3. Мощность — средняя в линии с запасом; при нескольких несущих учитывают пиковую.
  4. Направленность важна для измерения КСВН, для распределения достаточно паспортной.
  5. PIM — в многооператорских DAS и на выходе базовой станции: модели с нормированной интермодуляцией −155…−160 дБн.
  6. Разъёмы и исполнение: N или 4.3-10, для улицы — IP65 или IP67.

Пример расчёта отвода в линии

В линию подаётся +40 дБм (10 Вт). Ближней антенне нужно около +30 дБм. Ставим ответвитель 10 дБ: в отвод уходит +30 дБм, а на выходе остаётся около +39,5 дБм минус собственные потери ответвителя. Следующий ответвитель по линии считают уже от этого уровня. Если ближней антенне нужно меньше — связь берут 15 или 20 дБ, и почти вся мощность уходит дальше по линии. Свободный порт измерительного ответвителя закрывают согласованной нагрузкой.

Частые ошибки

  • Перепутать вход и выход. Отвод начнёт показывать отражённую волну вместо падающей.
  • Измерять малый КСВН ответвителем с низкой направленностью. Погрешность больше самого измеряемого отражения.
  • Не учесть потери на проходе. Ответвитель 6 дБ теряет на проходе больше 1,2 дБ — в длинной цепочке это ощутимо.
  • Поставить ответвитель без нормированного PIM в многоканальный тракт. Интермодуляция ложится в полосу приёма.

Модели
