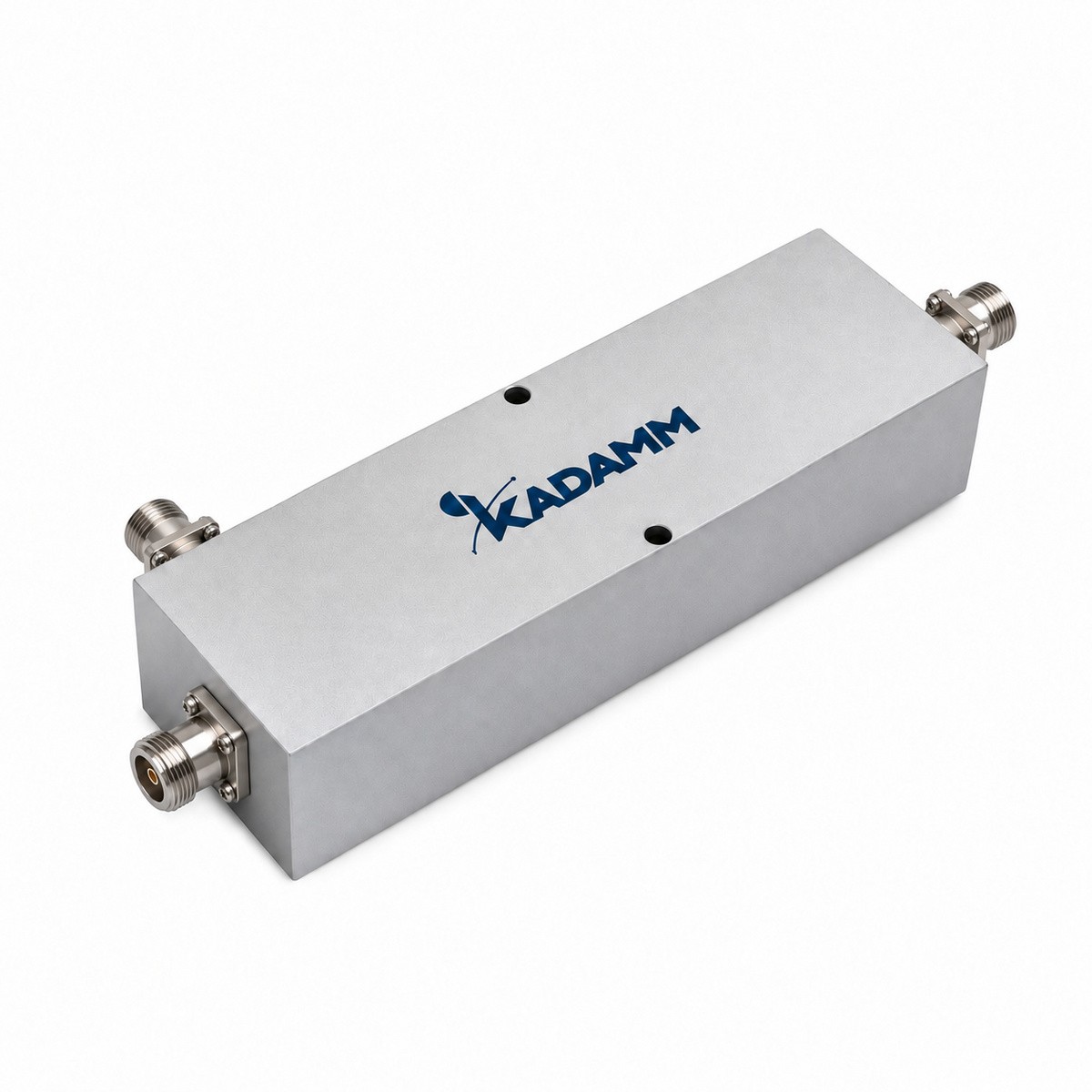

КАДАММ НО-380/6000-N — направленные ответвители 380–6000 МГц: переходное ослабление 6–30 дБ, допуск ±1,7–4,0 дБ, развязка в источнике не указана, КСВН ≤1,35, интермодуляция ≤−160 дБн при 2×43 дБм. Мощность 300 Вт средняя, разъёмы розетка N. Исполнений в серии — 6, применение: ответвление мощности в распределённых сетях, контроль и измерения в тракте радиосвязи. Оборудование KADAMM поставляется с паспортом изделия.
Направленные ответвители КАДАММ НО-380/6000-N отводят заданную часть мощности магистрали в полосе 380–6000 МГц: переходное ослабление 6–30 дБ (по исполнению), допуск ±1,7–4,0 дБ (по исполнению).
КСВН ≤1,35, интермодуляция ≤−160 дБн при 2×43 дБм — ответвитель можно ставить в многооператорский тракт.
Допустимая мощность 300 Вт средняя. Исполнений в карточке: 6.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–6000 МГц |
| Переходное ослабление | 6–30 дБ (по исполнению) |
| Допуск ответвления | ±1,7–4,0 дБ (по исполнению) |
| КСВН | ≤1,35 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Артикул | Ослабление | Допуск | КСВН | ИМ3 | Мощность |
|---|---|---|---|---|---|
| КАДАММ НО-6-380/6000-N | 6 дБ | ±1,7 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
| КАДАММ НО-8-380/6000-N | 8 дБ | ±1,7 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
| КАДАММ НО-10-380/6000-N | 10 дБ | ±2,0 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
| КАДАММ НО-15-380/6000-N | 15 дБ | ±3,0 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
| КАДАММ НО-20-380/6000-N | 20 дБ | ±3,5 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
| КАДАММ НО-30-380/6000-N | 30 дБ | ±4,0 дБ | ≤1,35 | ≤−160 дБн | 300 Вт |
Исполнения различаются переходным ослаблением и допуском.
КАДАММ НО-380/6000-N работает в полосах 380–6000 МГц: сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38 и др.); TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы). Направленный ответвитель КАДАММ НО-380/6000-N отводит часть мощности магистрали — переходное ослабление 6–30 дБ (по исполнению).
Комплект КАДАММ НО-380/6000-N: направленный ответвитель с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ НО-380/6000-N — 380–6000 МГц; они перекрывают диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78 и др.
У КАДАММ НО-380/6000-N переходное ослабление 6–30 дБ (по исполнению).
У КАДАММ НО-380/6000-N мощность 300 Вт средняя, PIM3 ≤−160 дБн при 2×43 дБм, КСВН ≤1,35.
У КАДАММ НО-380/6000-N разъёмы розетка N.
У КАДАММ НО-380/6000-N: диапазон частот 380–6000 МГц, КСВН ≤1,35, мощность 300 Вт средняя. У КАДАММ НО-138/960-N: диапазон частот 138–960 МГц, КСВН ≤1,30, мощность 200 Вт средняя (опционально до 300 Вт).
Гарантия на КАДАММ НО-380/6000-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Ответвители направленные коаксиальные серии КАДАММ НО-380/6000-N — 6–30 дБ, 380–6000 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
