Почему ошибаются именно в пассивной части
Дальше по тексту цифры даны по линейке КАДАММ (KADAMM). Активное оборудование выбирают внимательно: у него есть паспорт, гарантия и понятная цена. Пассивную часть часто добирают по остаточному принципу, хотя именно она решает, дойдёт ли сигнал до дальней антенны и не оглохнет ли приёмник от собственных помех. Ниже восемь ошибок, которые встречаются в проектах чаще всего, и то, как их избежать.
| Ошибка | Чем оборачивается | Как правильно |
|---|---|---|
| Звезда вместо магистрали | Разброс уровней 15 дБ между антеннами | Ответвители вдоль линии |
| Интермодуляция без внимания | Приёмник глохнет при полной загрузке | Low-PIM на всех узлах до антенны |
| Открытые порты | КСВН и развязка узла портятся | Нагрузка на каждый свободный порт |
| Полоса впритык | Через год тракт под замену | Запас до 4000 МГц |
| Делитель «на вырост» | Лишние 3 дБ потерь | Столько выходов, сколько ветвей |
| Зоопарк разъёмов | Переходники, потери, помехи | Один тип на тракт |
| Кабель по остаточному принципу | Съедает весь запас усиления | Считать затухание по длине |
| Нет расчёта уровней | Дальние зоны без связи | Считать каждую ветвь до монтажа |

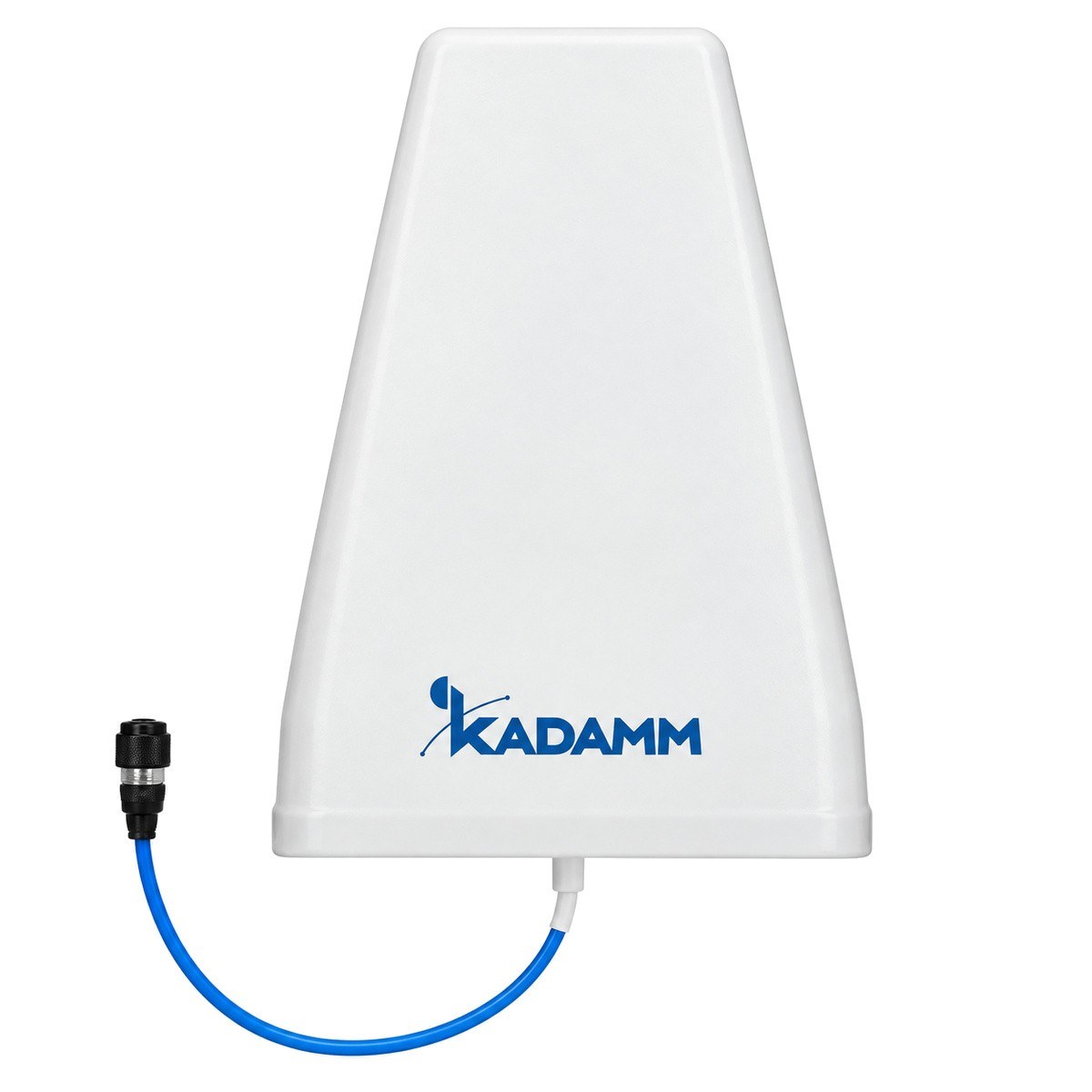

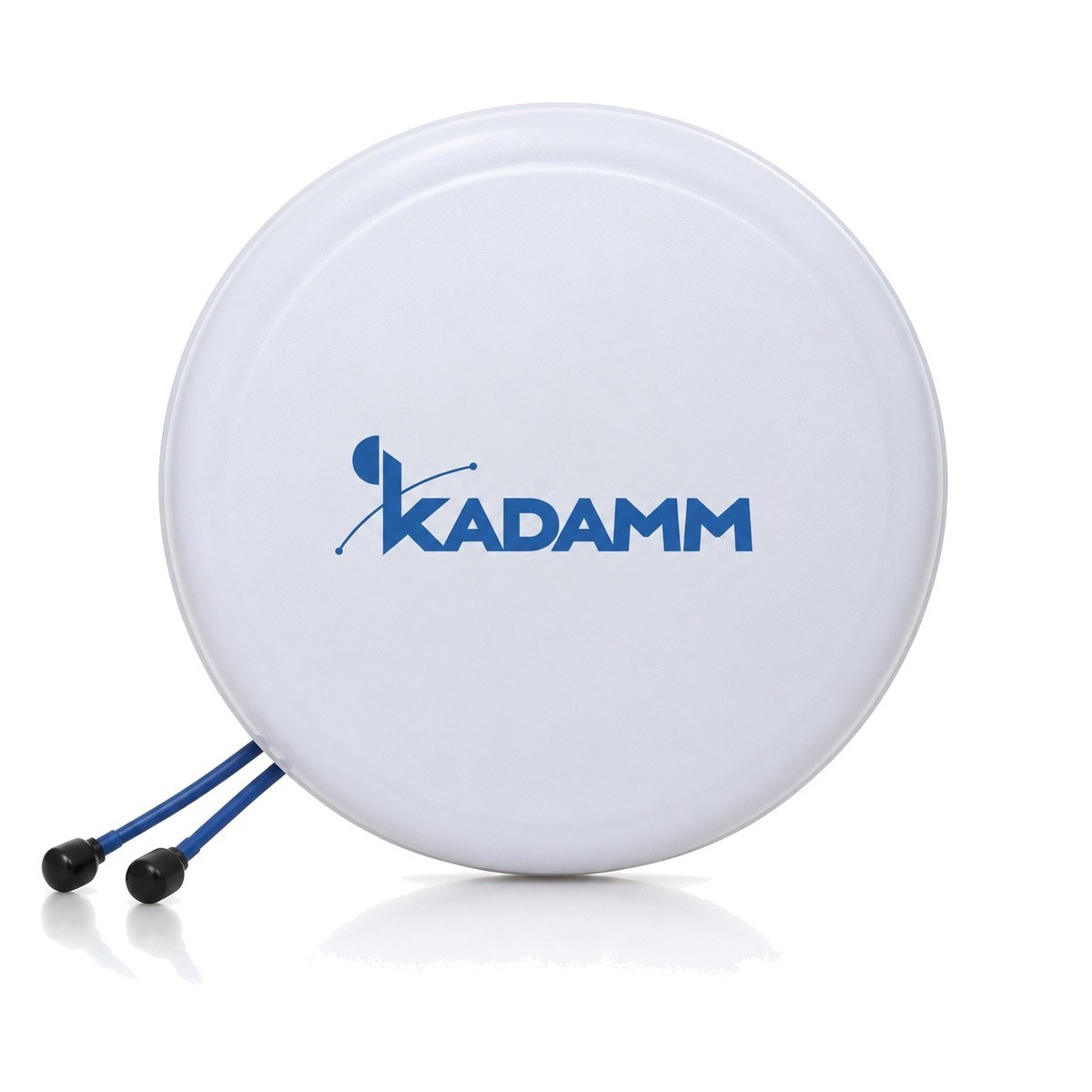

Ошибка 1. Звезда там, где нужна магистраль
Самая частая и самая дорогая. Коридор длиной 200 метров разводят делителями «из центра», и дальняя антенна получает на 15–17 дБ меньше ближней: у одних абонентов связь отличная, у других её нет вовсе. Кабеля при этом уходит вдвое больше.

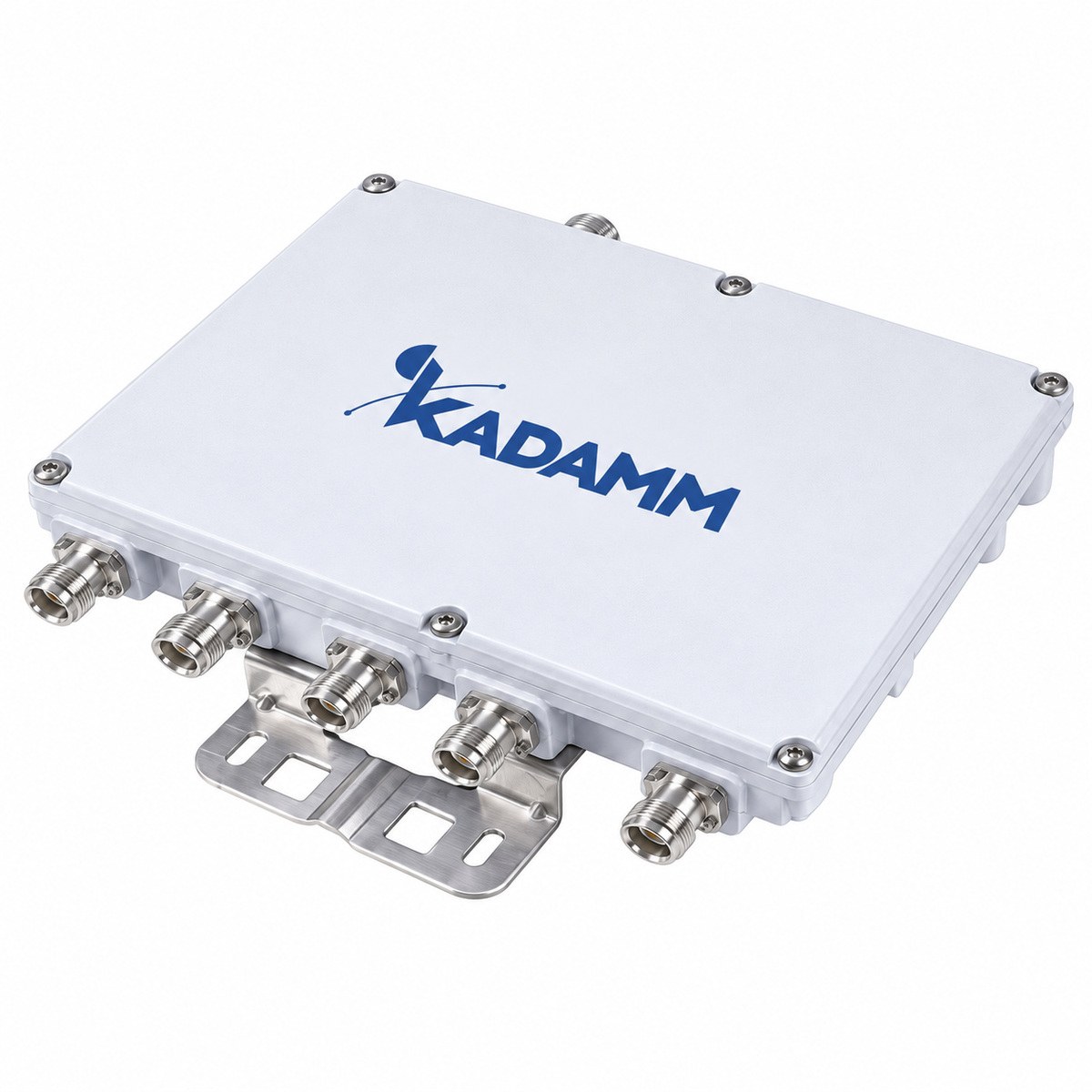

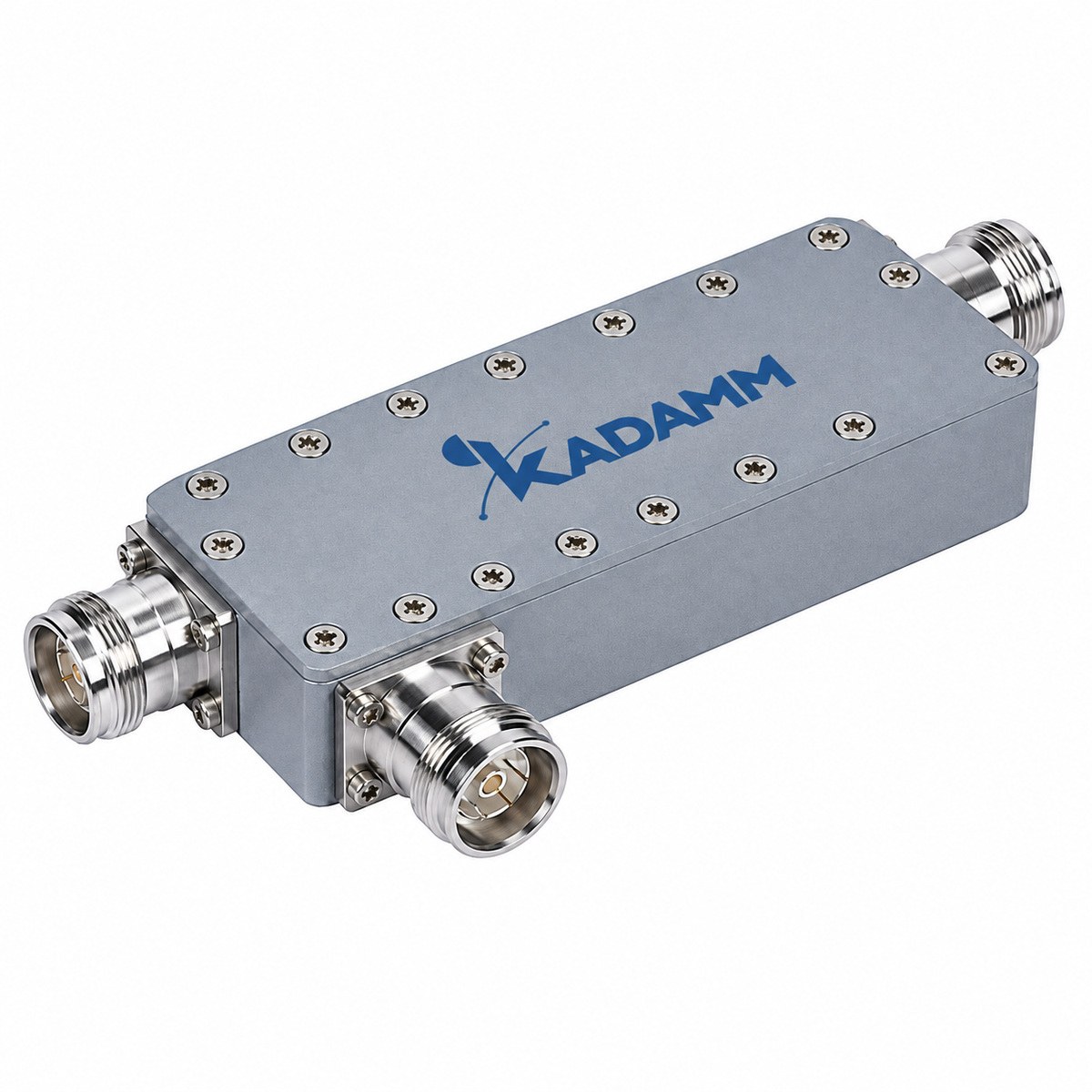

Как правильно: вдоль протяжённых зон идёт одна магистраль, антенны подключаются ответвителями: в начале с номиналом связи 15–20 дБ, ближе к концу 5–7 дБ. Разброс уровней укладывается в 2–3 дБ. Подробный расчёт цепочки — в статье «Таппер или делитель».
Ошибка 2. Интермодуляция «как-нибудь потом»
В спецификации стоят делители и нагрузки общего назначения, потому что «разница только в цене». На объекте с одним оператором это действительно незаметно. Как только запускается второй, в полосе приёма появляется постоянный шум, и найти его сложно: активное оборудование исправно, КСВН в норме.
Как правильно: всё, что стоит между источником и антенной в многооператорном тракте, берут с нормированной интермодуляцией −150 дБн и ниже. Достаточно одного элемента общего назначения, чтобы обесценить всю цепочку — механизм разобран в статье про PIM.
Ошибка 3. Открытые порты
Делитель на четыре выхода, задействованы три. Четвёртый оставили открытым «временно». Отражение от открытого конца возвращается в узел, растёт КСВН, падает развязка между остальными плечами, а на гибридном мосте вдобавок ломается баланс схемы и передатчики начинают слышать друг друга.
Как правильно: согласованная нагрузка на каждый незанятый порт, мощность — по доле этого порта с запасом. Для многооператорных узлов — исполнение Low-PIM.
Ошибка 4. Полоса впритык
Компоненты на 698–2700 МГц закрывают сегодняшние сети и стоят чуть дешевле. Через год на объект приходит 5G на 3,5 ГГц, и оказывается, что менять нужно не одно изделие, а всю цепочку: делители, ответвители, нагрузки, антенны. Работа идёт в действующем здании, с доступом к потолкам и повторными измерениями.
Как правильно: полоса до 3800–4200 МГц там, где 5G возможен, и от 340 МГц, если в тракте есть УКВ, TETRA или LTE-450. Разница в цене несопоставима со стоимостью переделки.

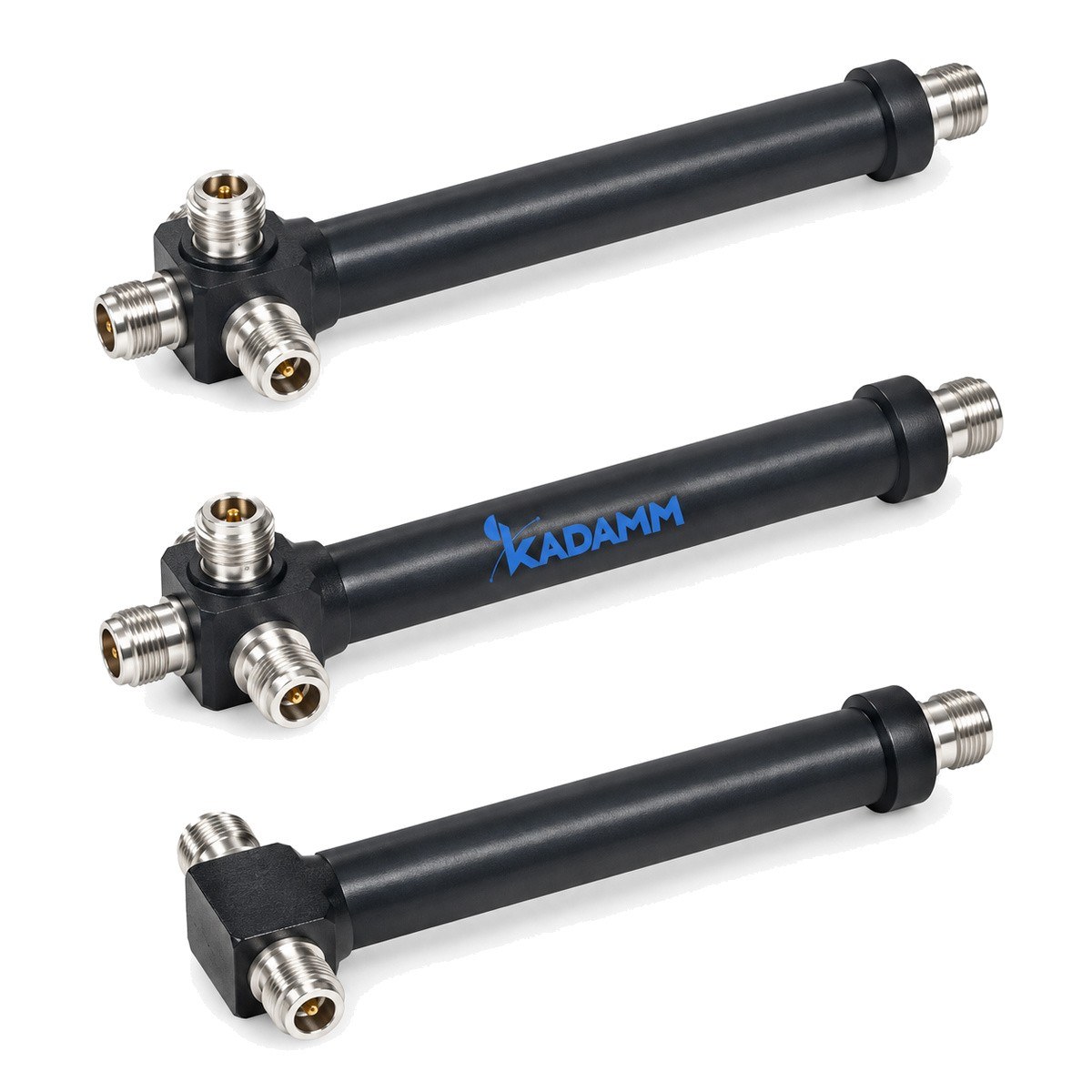

Ошибка 5. Делитель с запасом по выходам
«Возьмём на четыре, вдруг понадобится» — и узел сразу теряет 6 дБ вместо 3 дБ, а половина мощности уходит в нагрузки на незанятых портах. Запас нужен по полосе и по мощности, но не по числу плеч.
Как правильно: столько выходов, сколько ветвей выходит из узла сейчас. Понадобится третья ветвь — ставится второй делитель на два, и общая потеря будет той же, зато сегодня тракт работает без лишних потерь. Подробнее в статье о выборе делителя.
Ошибка 6. Зоопарк разъёмов
Часть узлов пришла с 7-16, часть с 4.3-10, антенны с N. Монтажники докручивают переходники, и в тракте появляются десятки лишних соединений. Каждое — потери 0,05–0,1 дБ и потенциальный источник интермодуляции, особенно на улице.
Как правильно: тип соединителя выбирают один раз на проект и заказывают изделия сразу в нужном исполнении — в большинстве серий разъём задаётся при заказе. Сравнение типов — в статье о ВЧ-соединителях.
Ошибка 7. Кабель по остаточному принципу
Тонкий кабель дешевле и легче гнётся, поэтому его берут «на короткие участки», а участки потом оказываются по 30–40 метров. На 1800 МГц тонкая линия теряет около 0,6 дБ на метр: двадцать метров съедают больше, чем даёт вся антенна.
Как правильно: затухание считают по длине и частоте для каждого отрезка. Магистрали ведут толстым кабелем, тонкий оставляют для коротких соединений внутри шкафа.
Ошибка 8. Нет расчёта уровней
Схема нарисована, оборудование заказано, а сколько дойдёт до дальней антенны — выяснится на пусконаладке. Дальше начинается импровизация: меняют номиналы ответвителей, переносят узлы, добавляют усилители там, где их не планировали.
Как правильно: до заказа для каждой ветви складывают деление, номиналы связи, затухание кабеля и потери разъёмов, вычитают из мощности источника и сравнивают с требуемым уровнем в зоне. Как это делать, показано в статье о характеристиках ВЧ-компонента.
Проверка одной строкой. Если в проекте не написано, какой уровень получит самая дальняя антенна, проект ещё не готов — независимо от того, сколько в нём оборудования.
Чек-лист перед заказом
Короткий список, по которому проверяют проект: типовые ошибки подбора пассивки он ловит до заказа.
- Для каждой протяжённой зоны выбрана магистраль, а не звезда.
- Все узлы до антенны — с нормированной интермодуляцией, если операторов больше одного.
- На каждый свободный порт заложена нагрузка нужной мощности.
- Полоса компонентов перекрывает планируемые диапазоны с запасом.
- Число выходов делителей равно числу реальных ветвей.
- Тип разъёмов единый, переходников в спецификации нет.
- Затухание кабеля посчитано по длине каждого отрезка.
- Для самой дальней антенны каждой ветви известен расчётный уровень.
- Заложены контрольные точки для измерений: ответвитель со связью 30–40 дБ.
- В смете есть кабельные сборки, крепёж и герметизация уличных стыков.
Два случая с объектов
Торговый центр: связь есть у входа и пропадает в галерее
Система собрана по схеме звезды: узел в техпомещении, восемь лучей к антеннам. Ближние к узлу зоны получают хороший уровень, дальняя галерея — на 12 дБ меньше, и в часы пик там перестают проходить звонки. Причина не в мощности источника, а в схеме: восемь лучей — это деление на 9 дБ, плюс 60–70 метров кабеля до дальних точек.
Что сделали: разделили объект на две магистрали, дальнюю галерею перевели на цепочку ответвителей с номиналами 15, 10 и 7 дБ, а лучи оставили только для симметричных зон у входа. Разброс уровней между первой и последней антенной сократился до 3 дБ, источник остался прежним.
Бизнес-центр: приём падает при полной загрузке
Система работает год, к сотовому оператору добавляется второй. Через неделю оба фиксируют рост числа обрывов, причём только в часы, когда трафик максимален. Измерения показывают: КСВН тракта в норме, уровень в зонах достаточный. Проблему находит PIM-тестер — продукты интермодуляции от нагрузок общего назначения, установленных на свободные порты гибридного моста.

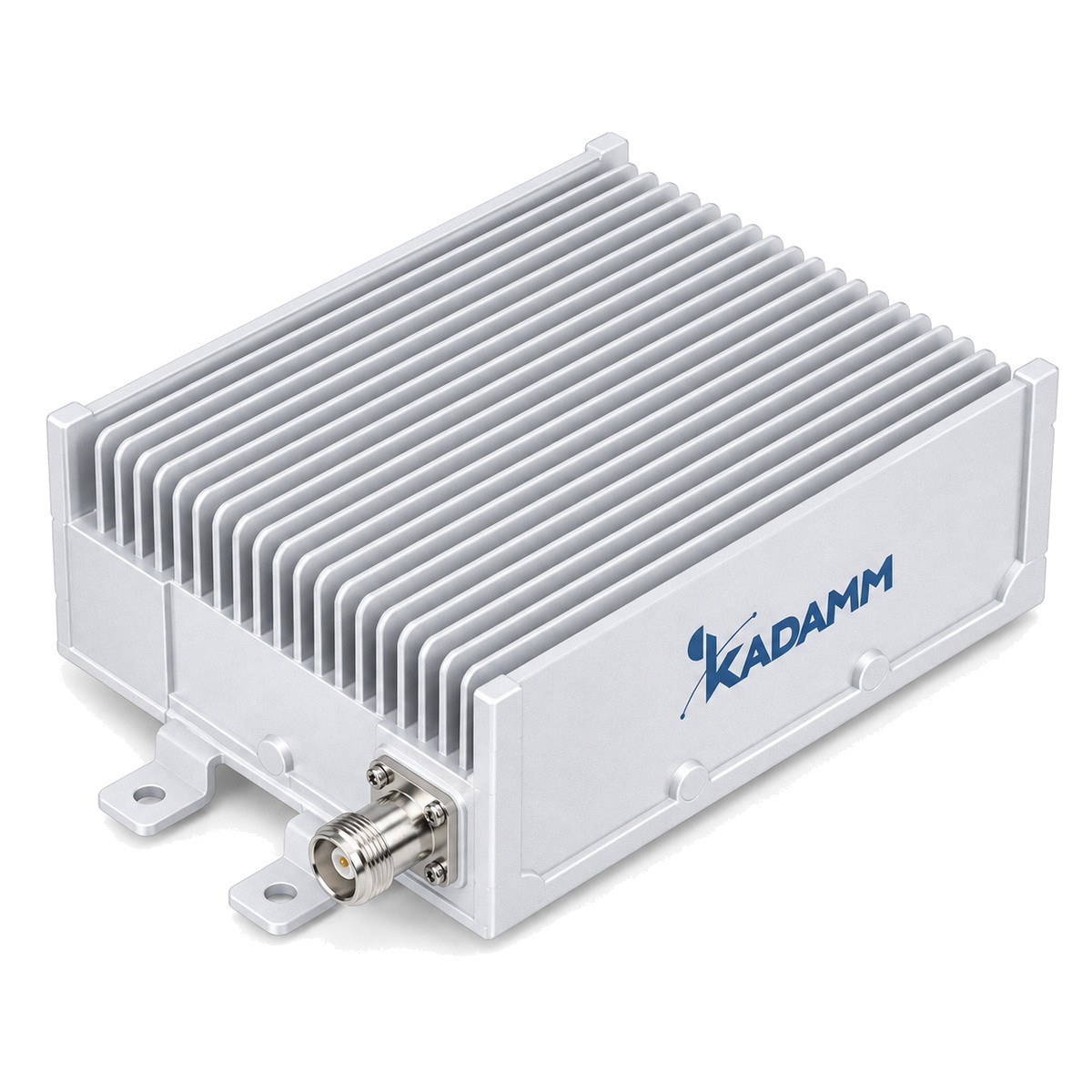

Что сделали: заменили нагрузки на исполнения КАДАММ НСП-4000 с уровнем −160 дБн и перетянули соединения в узле динамометрическим ключом. Обрывы прекратились без замены активного оборудования. Механизм разобран в статье про PIM.
