Что делает делитель и когда он нужен
Делитель мощности СВЧ, он же сплиттер, распределяет сигнал одного входа поровну между выходами и в обратном направлении складывает их. Это самый частый узел в распределённой антенной системе: от него сигнал уходит на этажи, крылья здания и группы антенн. В линейке КАДАММ (KADAMM) шесть серий широкополосных делителей мощности, каждая в девяти исполнениях: 2, 3 или 4 выхода и три типа разъёмов.
Ключевая мысль: деление — физика, а не качество изделия. Два выхода означают минус 3 дБ на каждом, три — минус 4,8 дБ, четыре — минус 6 дБ. Собственные потери делителя составляют доли децибела сверх этого, и вот они уже характеризуют изделие. Поэтому фраза «делитель без потерь» бессмысленна: без потерь бывает только комбайнер, и то потому, что он складывает разные частоты.
Шаг 1. Сколько выходов
Число выходов равно числу ветвей, которые уходят из узла. Здесь важно не брать делитель «на вырост»: неиспользуемый выход всё равно забирает свою долю мощности, и она уходит в нагрузку. Делитель на четыре выхода с двумя занятыми плечами теряет 6 дБ вместо 3 — ровно вдвое больше нужного.
| Выходов | Деление | Доля мощности на плечо | Когда брать |
|---|---|---|---|
| 2 | 3,0 дБ | 50 % | Две симметричные зоны, две антенны, разветвление магистрали |
| 3 | 4,8 дБ | 33 % | Три равные зоны на этаже |
| 4 | 6,0 дБ | 25 % | Четыре антенны в открытом зале, разводка по ярусам паркинга |
Если ветвей больше четырёх, ставят каскад: делитель на два, а за ним ещё два делителя на два. Итог тот же минус 6 дБ, но узлы можно разнести по зданию и сократить длину кабеля. Когда антенны стоят цепочкой вдоль коридора, делитель вообще не нужен — там работает направленный ответвитель.
Шаг 2. Рабочая полоса
Полоса делителя должна перекрывать все системы объекта с запасом. Здесь дешевле переплатить сразу, чем менять узел через два года: разница между исполнением до 2700 МГц и до 4000 МГц невелика, а замена делителя в смонтированном тракте означает работу на высоте и повторные измерения.
| Что работает на объекте | Нужная полоса | Серия |
|---|---|---|

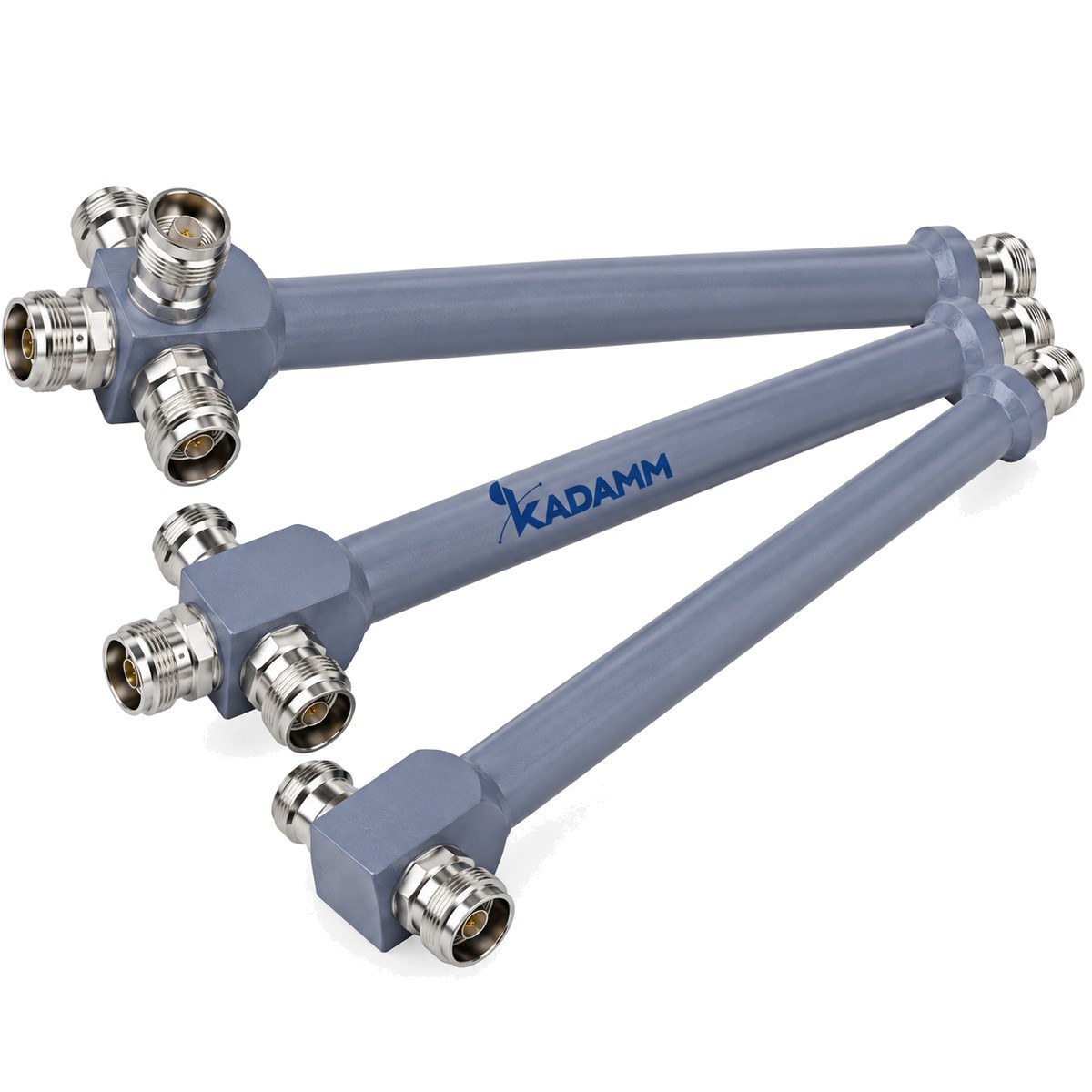

| GSM, 3G, LTE до 2700 МГц | 698–3800 МГц | КАДАММ ДМ-698/3800 |
| То же плюс 5G на 3,5 ГГц | 698–4000 МГц | КАДАММ ДМ-698/4000 |

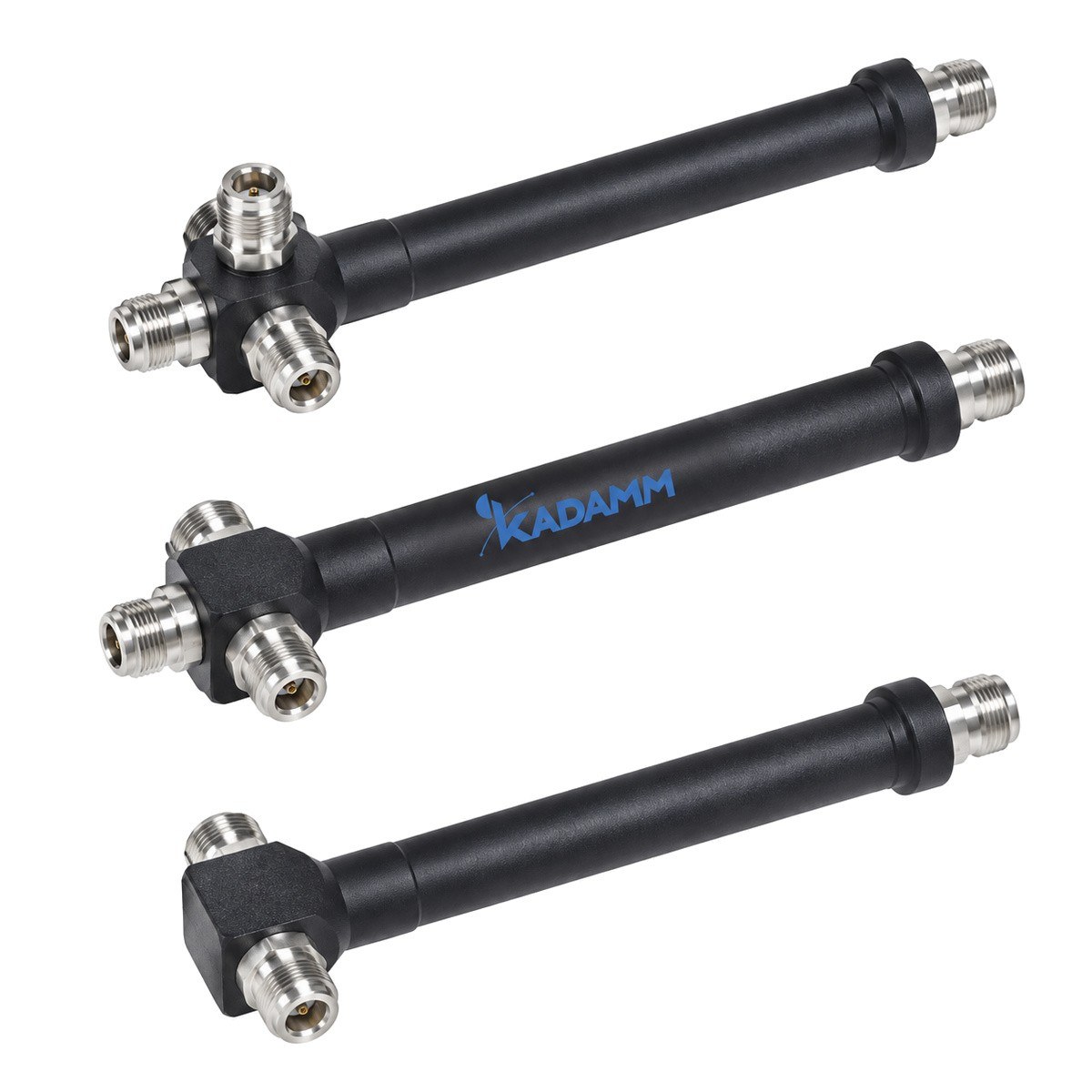

| Сети с 600–700 МГц и 5G | 617–4200 МГц | КАДАММ ДМ-617/4200 |

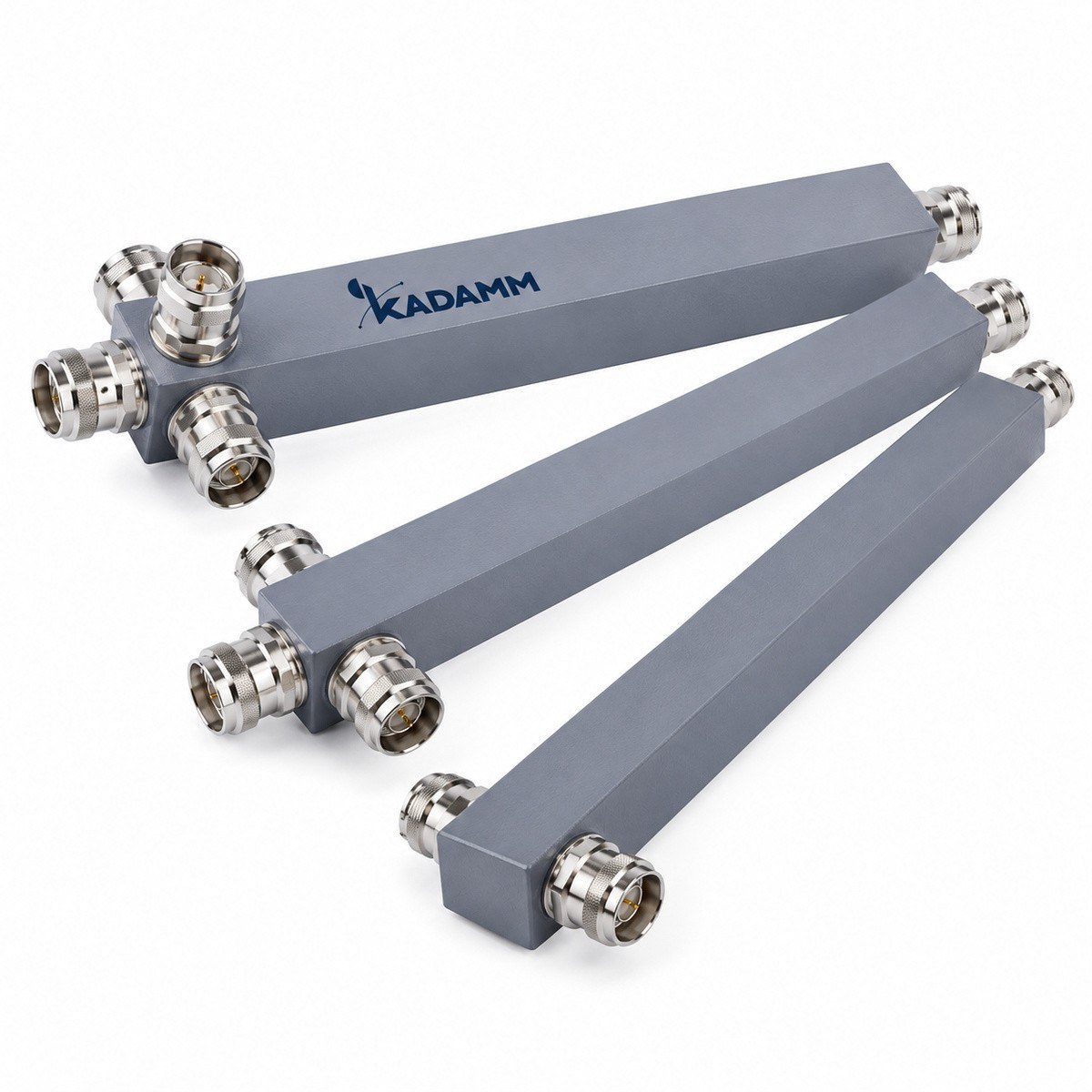

| Сотовая связь плюс УКВ, TETRA, LTE-450 | 340–2700 МГц | КАДАММ ДМ-340/2700К |

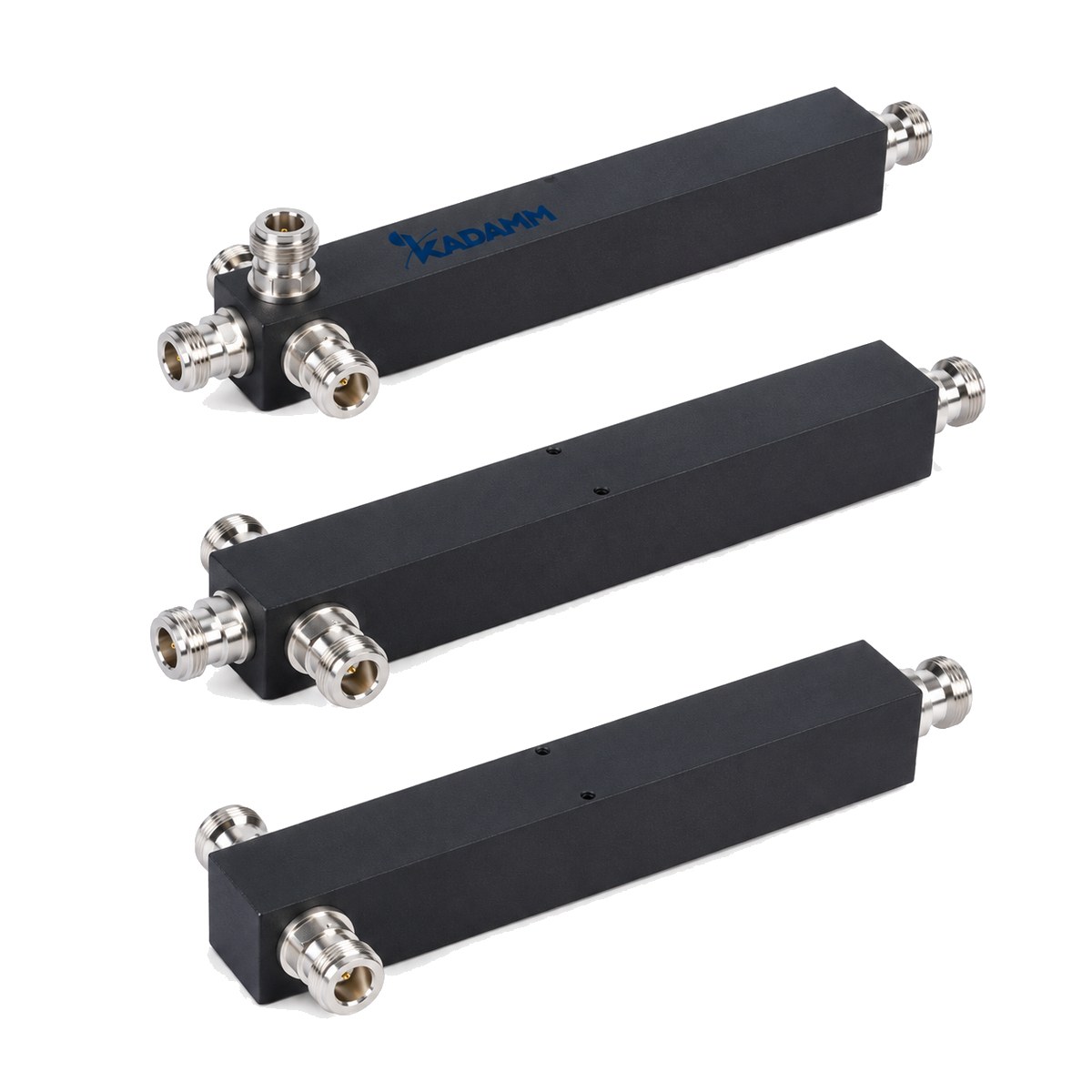

| То же с запасом на 5G | 340–3800 МГц | КАДАММ ДМ-340/3800 |
| Wi-Fi 5 ГГц и всё остальное | 550–6000 МГц | КАДАММ ДМ-550/6000 |
Шаг 3. Интермодуляция
Делитель стоит в общем тракте, через него идут несущие всех операторов сразу. Если изделие нелинейно, оно само становится источником помех, которые попадают в полосу приёма. Все делители линейки нормированы на уровне не хуже −160 дБн при двух несущих по 43 дБм — это операторский класс. Подробно механизм разобран в статье про PIM.
Важно про схему. Делители серии построены по принципу Уилкинсона: между выходами есть развязка, поэтому отражение от одной антенны не проходит в соседнюю ветвь. Простой резистивный тройник такой развязки не даёт и теряет вдвое больше.
Шаг 4. Мощность и разъём
Мощность считают по входу узла: серия держит до 500 Вт средней и до 2000 Вт пиковой в зависимости от исполнения. Для типового объекта с репитером или малой сотой это избыточно, для многооператорной системы с несколькими передатчиками — в самый раз. Запас берут не меньше 30 %.
Разъём выбирают под тракт: 4.3-10 в новых проектах, 7-16 в мощных мачтовых трактах, N в служебных цепях. Сравнение типов — в статье о ВЧ-соединителях. Внутри серии тип соединителя задаётся при заказе, поэтому переходники не нужны.
Шаг 5. Место установки
Корпус делителей 25 × 25 мм с классом защиты IP65 и климатическим исполнением УХЛ1 по ГОСТ 15150-69 подходит и для аппаратной, и для улицы. Монтаж настенный, на кронштейн. Длина корпуса зависит от полосы: от 158,6 мм у серии 617–4200 до 294 мм у 340–2700 — это важно, когда узел собирают в тесном шкафу.
Чек-лист выбора
- Сколько ветвей выходит из узла? Столько и выходов, лишние только теряют мощность.
- Какие системы пройдут через узел? Полоса с запасом на 5G и на УКВ, если он есть.
- Сколько несущих одновременно? Больше одной — только исполнение с нормированной интермодуляцией.
- Какая мощность на входе? Запас 30 % от суммарной средней мощности передатчиков.
- Какой разъём в тракте? Один тип на всю ветвь, без переходников.
- Куда ставим? Улица или шкаф, хватает ли места по длине корпуса.
- Что с незанятыми выходами? Каждый закрывается согласованной нагрузкой.
Пример: разводка этажа на четыре антенны
Открытый офисный этаж, четыре потолочные антенны примерно на равном удалении от шкафа, источник отдаёт 30 дБм в полосе 1800 МГц. Сравним два способа развести сигнал.
| Вариант | Что стоит | Потери до антенны | Кабеля |
|---|---|---|---|
| Один делитель на 4 | КАДАММ ДМ-698/4000 в шкафу, четыре луча | 6,3 дБ плюс кабель 25–40 м (1,5–2,5 дБ) | около 130 м |
| Каскад из трёх делителей на 2 | Один в шкафу, два в середине этажа | 6,6 дБ плюс кабель 15–20 м (1 дБ) | около 80 м |
| Магистраль с ответвителями | Три КАДАММ НО-698/4000 и делитель в конце | разброс 2–3 дБ между антеннами | около 70 м |
Первый вариант проще в монтаже, второй требует меньше кабеля и даёт меньше потерь на дальних лучах, третий выигрывает, если антенны выстроены вдоль этажа. Выбор зависит от планировки, но считать нужно все три: разница по уровню на дальней антенне доходит до 3–4 дБ, а по метражу кабеля — вдвое.
Три частые ошибки
- Делитель «на вырост». Четыре выхода при двух работающих ветвях отнимают 6 дБ вместо 3 дБ, и половина мощности уходит в нагрузки. Лучше поставить делитель на 2, а третью ветвь добавить вторым делителем, когда она понадобится.
- Полоса впритык. Изделие на 698–2700 МГц в тракте, куда через год придёт 5G на 3500 МГц, придётся менять вместе с проверкой всего тракта.
- Смешение классов по интермодуляции. Делитель Low-PIM, а нагрузка на свободном порту общего назначения — узел работает по худшему элементу.
Что заказать вместе с делителем
Делитель почти никогда не едет на объект один. Вместе с ним в спецификацию попадают ещё три позиции, и забывают о них регулярно.
- Нагрузки на свободные порты. Одна нагрузка на каждый незанятый выход, мощность — по доле этого выхода с запасом; серии КАДАММ НСП-4000 для многооператорных трактов и КАДАММ НС-4000 для остальных случаев.
- Кабельные сборки нужной длины. Обжатые в заводских условиях сборки надёжнее, чем разъёмы, накрученные на объекте: меньше риск нелинейного контакта.
- Кронштейн и крепёж. Корпус 25 × 25 мм крепится на стену; в шкафу его удобнее ставить на монтажную панель.
- Аттенюаторы, если уровни надо выровнять. Когда в один узел приходят передатчики разной мощности, лишние децибелы снимают аттенюатором перед делением.
