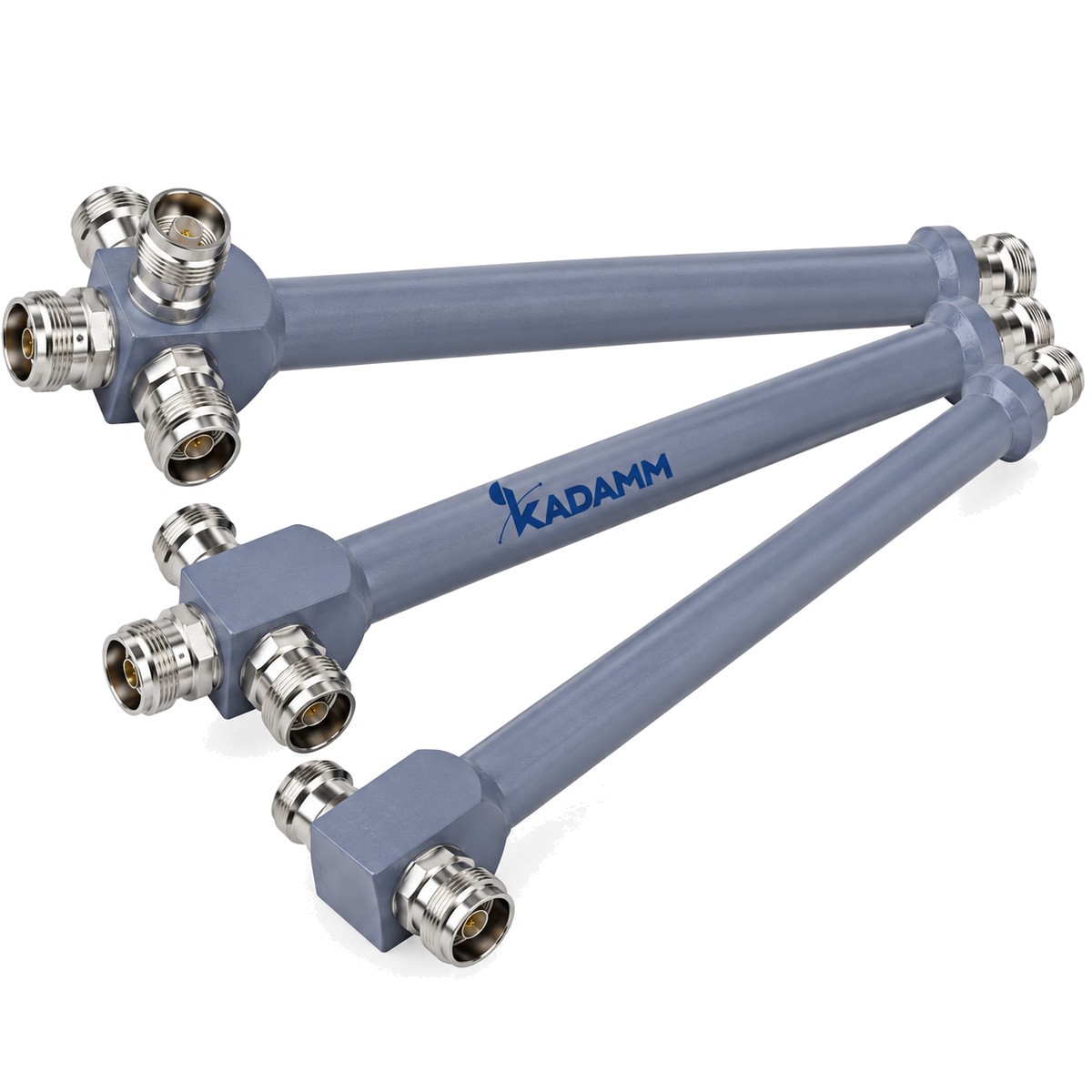

Делитель мощности (сплиттер) КАДАММ ДМ-698/3800 делит сигнал 698–3800 МГц поровну на 2, 3 или 4 выхода с делением 3,0, 4,8 или 6,0 дБ и складывает их в обратном направлении: девять исполнений с разъёмами N, 4.3-10 или 7-16, мощность до 500 / до 2000 Вт, интермодуляция ≤−160 дБн, КСВН не выше 1,25, корпус IP65 (indoor и outdoor) для помещения и улицы. Широкополосный СВЧ делитель по схеме Уилкинсона с развязкой выходов для разводки сигнала репитера или базовой станции по DAS.
КАДАММ ДМ-698/3800 — делитель мощности для систем внутреннего покрытия (DAS), рабочие частоты 698–3800 МГц.
В DAS делитель ставят в точке, где магистраль расходится на равные ветви: этажи, крылья здания, секции тоннеля. Мощность входа делится поровну, и каждая ветвь получает одинаковый уровень; на неравные ветви вместо делителя ставят ответвители.
Деление на N выходов уменьшает уровень на каждом выходе на 10·lg N: 2 — 3 дБ, 3 — 4,8 дБ, 4 — 6 дБ. Это распределение мощности, а не потери; потери — это вносимое ослабление сверх деления, и в расчёте уровней учитывают обе величины.
Полостной делитель — это отрезки коаксиальной линии без резисторов: он держит большую мощность и даёт низкую интермодуляцию, но выходы между собой не развязаны, поэтому неисправная ветвь влияет на соседние.
Измеренные параметры модели: потери на отражение не менее 19 дБ; КСВН не более 1,25 (отражается до 1 % мощности).
Интермодуляция PIM3 — не выше −160 дБн дБн. В системе внутреннего покрытия через одни и те же пассивные элементы идут несущие всех операторов, и любой контакт с нелинейностью превращает их смесь в помехи на частотах 2f1 − f2 и 2f2 − f1. Если такая частота попадает в полосу приёма базовой станции, у оператора растёт шум на всём объекте, поэтому класс по PIM выбирают одинаковым для всей пассивной части.
На объекте: габариты 199,1×25×25 мм (2 отвода), 233,6×25×25 мм (3), 236,1×25×25 мм (4); монтаж: настенный, кронштейн; исполнение ip65 по гост 14254-2015 (iec 60529); температура −25…+65 °C. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–3800 МГц |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ (2/3/4 отвода) |
| Возвратные потери | ≥19 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн |
| Средняя / пиковая мощность | до 500 / до 2000 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Корпус | компактный корпус, светло-серый |
| Габариты | 199,1×25×25 мм (2 отвода), 233,6×25×25 мм (3), 236,1×25×25 мм (4) |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −25…+65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65 (indoor и outdoor) |
| Артикул | Отводов | Деление | Соединители | Потери | Мощность ср. | Мощность пик | Вес |
|---|---|---|---|---|---|---|---|
| КАДАММ ДМ-2-698/3800-N | 2 | 3,0 дБ | розетка N | ≤0,3 дБ | 300 | 800 Вт | 0,19 кг |
| КАДАММ ДМ-2-698/3800-43 | 2 | 3,0 дБ | розетка 4.3-10 | ≤0,3 дБ | 300 | 1500 Вт | 0,21 кг |
| КАДАММ ДМ-2-698/3800-716 | 2 | 3,0 дБ | розетка 7-16 | ≤0,3 дБ | 500 | 2000 Вт | 0,28 кг |
| КАДАММ ДМ-3-698/3800-N | 3 | 4,8 дБ | розетка N | ≤0,5 дБ | 300 | 800 Вт | 0,22 кг |
| КАДАММ ДМ-3-698/3800-43 | 3 | 4,8 дБ | розетка 4.3-10 | ≤0,5 дБ | 300 | 1500 Вт | 0,25 кг |
| КАДАММ ДМ-3-698/3800-716 | 3 | 4,8 дБ | розетка 7-16 | ≤0,5 дБ | 500 | 2000 Вт | 0,34 кг |
| КАДАММ ДМ-4-698/3800-N | 4 | 6,0 дБ | розетка N | ≤0,6 дБ | 300 | 800 Вт | 0,26 кг |
| КАДАММ ДМ-4-698/3800-43 | 4 | 6,0 дБ | розетка 4.3-10 | ≤0,6 дБ | 300 | 1500 Вт | 0,29 кг |
| КАДАММ ДМ-4-698/3800-716 | 4 | 6,0 дБ | розетка 7-16 | ≤0,6 дБ | 500 | 2000 Вт | 0,41 кг |
Девять исполнений каждой модели (2/3/4 отвода × N / 4.3-10 / 7-16) различаются габаритами и мощностью — см. карточку модели на сайте.
Распределительные сети систем внутреннего покрытия: разделение магистрали на одинаковые ветви, подключение групп антенн на этаже, симметричные схемы в тоннелях и на парковках.
Число выходов выбирают по числу ветвей; неиспользуемые выходы закрывают согласованными нагрузками.
Число выходов. По числу равных ветвей; деление 10·lg N — в расчёт уровней.
Тип. Уилкинсона — с развязкой выходов; полостной — для большой мощности и низкой PIM.
Комплект КАДАММ ДМ-698/3800: делитель мощности в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Складываются деление и вносимое ослабление. Деление на N выходов — 10·lg N (2 — 3 дБ, 3 — 4,8 дБ, 4 — 6 дБ): это мощность, которая ушла в другие ветви. Вносимое ослабление сверх деления — реальные потери в самом делителе. Делители с одинаковым числом выходов взаимозаменяемы, если совпадают полосы и соединители.
В расчёте уровней системы к ним добавляют потери кабеля до антенн. Делитель с меньшим числом выходов ставят ближе к источнику, с большим — ближе к группам антенн, чтобы не терять уровень раньше времени. Если уровня на ветвях не хватает, делитель переносят ближе к антеннам или уменьшают число выходов.
Нет: открытый выход отражает мощность обратно, нарушает деление между остальными ветвями и ухудшает КСВН на входе. Свободные выходы закрывают согласованными нагрузками того же класса по интермодуляции. Это правило действует и на время монтажа, пока часть ветвей ещё не подключена.
Если ветвь подключат позже, нагрузку снимают. Для системы на вырост выгоднее сразу поставить делитель с нужным числом выходов, чем потом менять его вместе с перерасчётом уровней. Нагрузку берут по мощности, которая может прийти на выход при отключённой ветви.
Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −160 дБн дБн.
Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
Гарантия на КАДАММ ДМ-698/3800 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Делители мощности коаксиальные серии КАДАММ ДМ-698/3800 — 2/3/4 отвода, 698–3800 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
