Что такое коаксиальный аттенюатор
Аттенюатор ослабляет сигнал на заданную величину и пропускает его дальше по тракту. Внутри резистивная схема, рассчитанная так, чтобы с обеих сторон сохранялось волновое сопротивление 50 Ом: линия не видит вставки, меняется только уровень.
Слово «коаксиальный» здесь означает конструкцию: цилиндрический корпус с высокочастотными соединителями на торцах, который вкручивается прямо в разрыв тракта. Ослабление задаётся при изготовлении и не регулируется.
Величину ослабления называют номиналом и указывают в децибелах. Номинал 3 дБ означает уменьшение мощности вдвое, 10 дБ — в десять раз, 20 дБ — в сто, 30 дБ — в тысячу раз. Это удобная шкала: ослабления складываются, а не перемножаются.
Зачем ослаблять сигнал
На первый взгляд странно: сигнал ловят, усиливают, а потом специально гасят. На практике задач у аттенюатора четыре.
| Задача | Что происходит без аттенюатора | Типовой номинал |
|---|---|---|
| Защита входа оборудования | Слишком сильный сигнал перегружает приёмник, растут искажения и продукты нелинейности | 10–20 дБ |
| Выравнивание уровней в ветвях | Ближняя антенна светит сильно, дальняя слабо, покрытие неровное | 3–10 дБ |
| Измерения и пусконаладка | Прибор не рассчитан на полную мощность передатчика | 20–40 дБ |
| Улучшение согласования | Отражение от плохо согласованного узла возвращается в источник | 3–6 дБ |
Последний пункт объясняют редко, а он полезный. Аттенюатор ослабляет волну дважды: по пути туда и по пути обратно. Вставка на 6 дБ улучшает видимое согласование примерно на 12 дБ, поэтому её иногда ставят перед проблемным узлом просто ради КСВН. Плата — потерянный уровень, поэтому в приёмном тракте так не делают.
Не перепутайте: три разных аттенюатора
Слово используют в разных областях, и оборудование там несовместимо.
| Тип | Сопротивление | Где применяется | Наш случай? |
|---|---|---|---|
| Коаксиальный фиксированный, высокочастотный | 50 Ом | Тракты сотовой связи, распределённые сети, измерения | Да |
| Управляемый или программируемый | 50 Ом | Лабораторные стенды, где ослабление меняют по программе | Нет, это приборы |
| Звуковой, схема L-pad | 4 или 8 Ом | Регулировка громкости акустических систем | Нет, другая техника |
Отсюда ответ на частый вопрос про аттенюатор на 4 Ом: это звуковая техника, в тракте сотовой связи она бесполезна. У нас сопротивление всегда 50 Ом. Управляемые аттенюаторы с электронной регулировкой — отдельный класс измерительных приборов; в антенно-фидерном тракте применяют фиксированные, потому что они пассивны, не требуют питания и не вносят собственных шумов.
Аттенюатор и нагрузка — не одно и то же. Согласованная нагрузка поглощает всю мощность и никуда её не отдаёт, ею закрывают свободный порт. Аттенюатор поглощает часть и пропускает остальное дальше. Подробно про нагрузки — в отдельной статье.
Как выбрать номинал
Номинал считают по разнице между тем, что есть, и тем, что нужно получить.
- Измерьте или посчитайте уровень в точке установки.
- Возьмите допустимый уровень на входе потребителя из его паспорта.
- Разница в децибелах и есть требуемое ослабление.
- Округлите вверх до ближайшего номинала ряда: 3, 6, 10, 15, 20, 30 или 40 дБ.
- Проверьте, что после ослабления остаётся запас над чувствительностью приёмника.
Пример. На входе оборудования допустимо не более плюс 10 дБм, а в тракте приходит плюс 26 дБм. Разница 16 дБ, берём ближайший больший номинал 20 дБ. Останется плюс 6 дБм — с запасом, но в пределах нормы.
Если нужного номинала нет, аттенюаторы соединяют последовательно: 10 и 6 дБ дают 16 дБ. При этом каждый вносит свою погрешность, поэтому больше двух в цепочку обычно не ставят.
Как выбрать мощность: считают рассеиваемую, а не проходящую
Это место, где ошибаются чаще всего. Аттенюатор рассеивает в тепло почти всю мощность, которая в него пришла: при ослаблении 10 дБ до потребителя доходит десятая часть, а девяносто процентов греют корпус.
| Номинал | Доля мощности, уходящая в тепло | При входе 40 Вт рассеивается |
|---|---|---|
| 3 дБ | 50 % | 20 Вт |
| 6 дБ | 75 % | 30 Вт |
| 10 дБ | 90 % | 36 Вт |
| 20 дБ | 99 % | около 40 Вт |
| 30 дБ и больше | практически всё | около 40 Вт |
Правило простое: при ослаблении от 10 дБ считайте, что рассеивается вся входная мощность, и выбирайте корпус по ней с запасом не меньше тридцати процентов. Ряд мощностей серии — 2, 5, 10, 25, 50, 100 и 200 Вт; с ростом мощности растёт корпус, у старших исполнений появляется радиатор.
Запрос «аттенюатор 50 Ом 50 Вт» означает рассеиваемую мощность. Это не мощность, которую узел пропускает дальше, а та, которую он способен превратить в тепло без перегрева. Для передатчика 40 Вт с ослаблением 20 дБ нужен корпус именно на 50 Вт, хотя дальше уйдёт меньше ватта.
Полоса, интермодуляция и соединители
Три оставшихся параметра выбираются по тракту, а не по задаче ослабления.
- Полоса частот. Серии КАДАММ АТ-3000 и КАДАММ АТ-4000 работают от постоянного тока до 3000 и 4000 МГц, то есть закрывают любой сотовый тракт. Низкочастотные исполнения годятся и для служебных цепей.
- Интермодуляция. Обычные исполнения нормированы на уровне −105 дБн, низкоинтермодуляционные серии АТП — на −160 дБн. В передающем тракте с несколькими несущими берут только вторые.
- Соединители. N, 4.3-10 или 7-16, исполнение вилка-розетка, чтобы аттенюатор вкручивался в разрыв без переходников. Каждый лишний переход — это потери и точка отказа.
Почему интермодуляция важна именно в пассивных узлах, разобрано в статье что такое PIM, а различия соединителей — в материале про типы ВЧ-соединителей.
Аттенюаторы КАДАММ
В разделе аттенюаторов КАДАММ четыре серии. Все изделия КАДАММ (KADAMM) выполнены на 50 Ом, монтируются в разрыв тракта, рабочая температура от минус 40 до плюс 65 градусов.




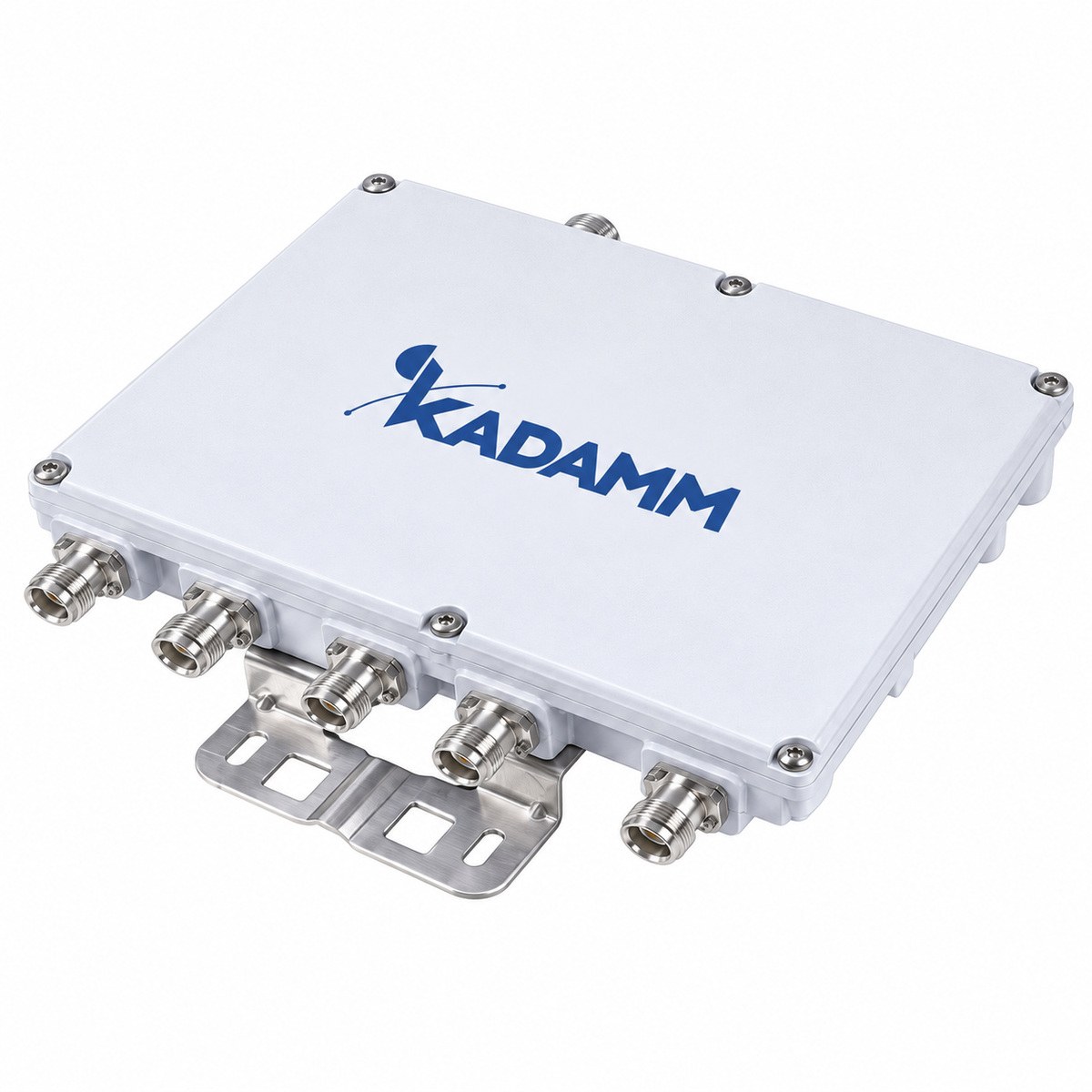

| Серия | Полоса | Номиналы | Мощности | Интермодуляция |
|---|---|---|---|---|
| АТ-3000 | DC–3000 МГц | 3, 6, 10, 15, 20, 30, 40 дБ | 2–200 Вт | до −105 дБн |
| АТ-4000 | DC–4000 МГц | 3, 6, 10, 15, 20, 30, 40 дБ | 2–200 Вт | до −105 дБн |
| АТП-698/4200 | 698–4200 МГц | 3, 5, 6, 10, 15, 20, 30 дБ | 25–200 Вт | до −160 дБн |
| АТП-25-У | 698–3800 МГц | 3, 6, 10, 15, 20, 30 дБ | 25 Вт | до −160 дБн |
Возвратные потери у всех серий не хуже 19–21 дБ: вставка сама по себе почти не отражает и не портит согласование тракта.
Где аттенюатор ставят в тракте
Место установки меняет и требуемый номинал, и требуемую мощность корпуса, поэтому его определяют до выбора изделия.
| Точка установки | Что решает | На что смотреть |
|---|---|---|
| Перед входом приёмного оборудования | Защита от перегрузки сильным сигналом | Интермодуляция: в приёмном тракте только Low-PIM |
| В ветви после делителя | Выравнивание уровней между ближней и дальней антеннами | Небольшой номинал 3–10 дБ, мощность по доле ветви |
| Между передатчиком и измерительным прибором | Снижение мощности до безопасной для прибора | Рассеиваемая мощность по полной мощности передатчика |
| Перед узлом с плохим согласованием | Улучшение видимого КСВН | Ослабление действует дважды, но уровень теряется безвозвратно |
Отдельно стоит сказать про приёмный тракт. Каждый децибел ослабления там напрямую вычитается из чувствительности: поставив аттенюатор на 10 дБ перед малошумящим усилителем, вы ухудшаете приём ровно на эти 10 дБ. Поэтому в приёмной цепи аттенюатор ставят только тогда, когда сигнал действительно избыточен, и всегда после усилителя, а не до него.
Пять ошибок при подборе
- Мощность выбрана по проходящей, а не по рассеиваемой. Самая частая ошибка: корпус перегревается и уходит в обрыв или меняет номинал.
- Обычное исполнение в многооператорском тракте. Интермодуляция −105 дБн на общей антенне превращает аттенюатор в источник помехи для всех.
- Номинал подобран без запаса. Реальный уровень плавает: берите ближайший больший номинал, а не впритык.
- Переходники вместо нужного соединителя. Пара переходов добавляет потери и два новых места, где появится влага и вырастет интермодуляция.
- Аттенюатор поставлен вместо нагрузки. Свободный порт нужно закрывать нагрузкой; аттенюатор с открытым выходом отражает почти всё обратно.
Типовые просчёты по всей пассивной части собраны в статье об ошибках при подборе оборудования для indoor-покрытия.
Что брать под задачу
| Задача | Что брать | Почему |
|---|---|---|
| Защита входа приёмника в многооператорском тракте | КАДАММ АТП-698/4200 | Интермодуляция до −160 дБн, полоса до 4200 МГц |
| Выравнивание уровней между ветвями распределённой сети | КАДАММ АТП-25-У | Номиналы 3–30 дБ при 25 Вт, Low-PIM |
| Измерения на передатчике 40–100 Вт | КАДАММ АТ-4000 | Мощные исполнения до 200 Вт, номиналы до 40 дБ |
| Служебные цепи и полоса от постоянного тока | КАДАММ АТ-3000 | Полоса начинается с DC, широкий ряд мощностей |
| Закрыть свободный порт, а не ослабить сигнал | КАДАММ НС-4000 или КАДАММ НСП-4000 | Это задача нагрузки: см. согласованные нагрузки |
