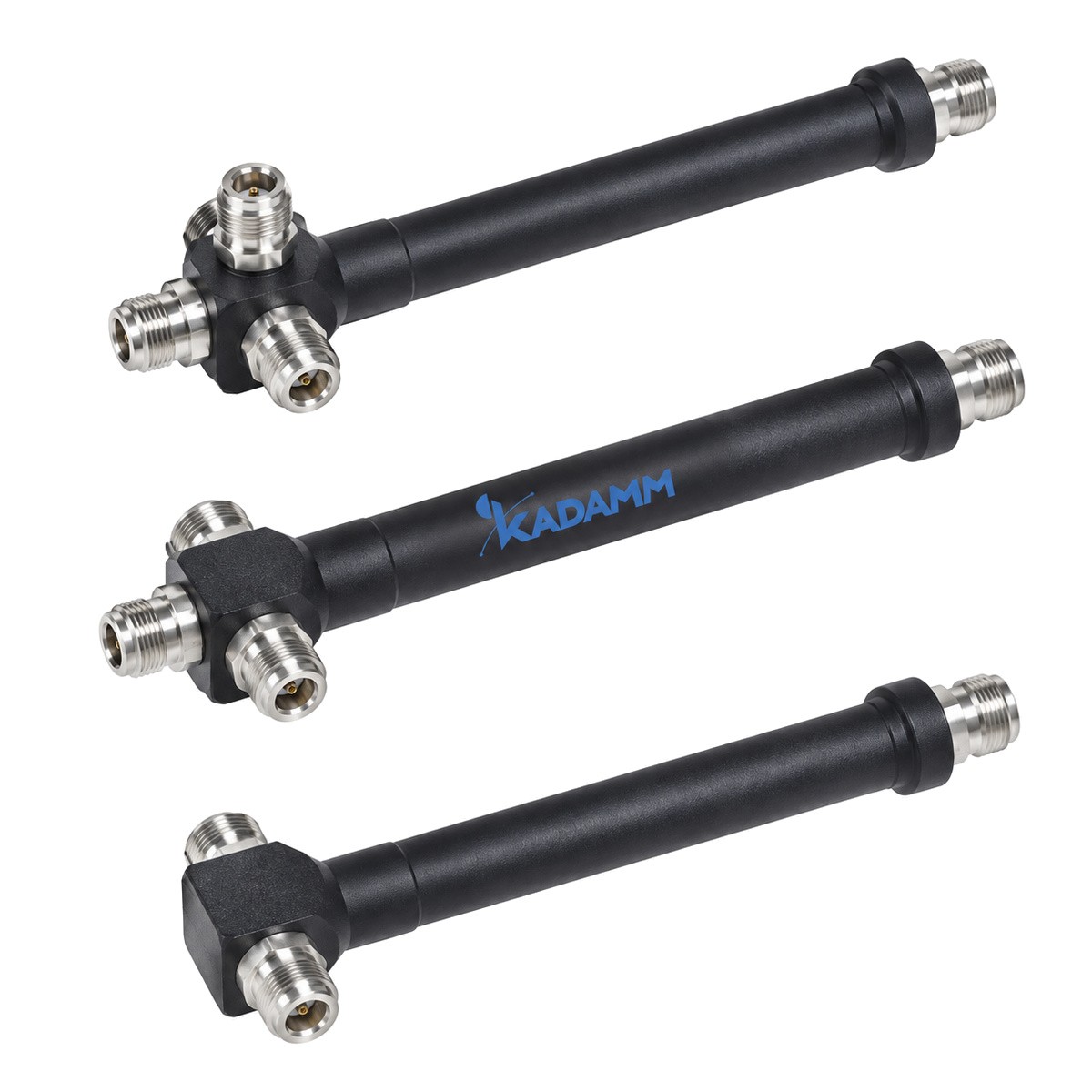

Делитель мощности (сплиттер) КАДАММ ДМ-617/4200 — 2, 3 или 4 выхода, 617–4200 МГц

Делитель мощности (сплиттер) КАДАММ ДМ-617/4200 делит сигнал 617–4200 МГц поровну на 2, 3 или 4 выхода с делением 3,0, 4,8 или 6,0 дБ и складывает их в обратном направлении: двенадцать исполнений с разъёмами N, 4.3-10 (в том числе на 500 Вт) или 7-16 (кроме исполнений на 500 Вт — также в классах интермодуляции −155 и −150 дБн), мощность до 500 / до 2000 Вт, интермодуляция ≤−160 дБн, КСВН не выше 1,25, корпус IP65 (indoor и outdoor) для помещения и улицы. Широкополосный СВЧ делитель по схеме Уилкинсона с развязкой выходов для разводки сигнала репитера или базовой станции по DAS.

617–4200 МГц

Диапазон частот

3,0 / 4,8 / 6,0 дБ

Деление мощности

≤1,25

КСВН

≥19 дБ

Возвратные потери

≤−160 дБн

PIM3

до 500 / до 2000 Вт

Средняя / пиковая мощность

Описание

КАДАММ ДМ-617/4200 — делитель мощности для систем внутреннего покрытия (DAS), рабочие частоты 617–4200 МГц.

В DAS делитель ставят в точке, где магистраль расходится на равные ветви: этажи, крылья здания, секции тоннеля. Мощность входа делится поровну, и каждая ветвь получает одинаковый уровень; на неравные ветви вместо делителя ставят ответвители.

Деление на N выходов уменьшает уровень на каждом выходе на 10·lg N: 2 — 3 дБ, 3 — 4,8 дБ, 4 — 6 дБ. Это распределение мощности, а не потери; потери — это вносимое ослабление сверх деления, и в расчёте уровней учитывают обе величины.

Полостной делитель — это отрезки коаксиальной линии без резисторов: он держит большую мощность и даёт низкую интермодуляцию, но выходы между собой не развязаны, поэтому неисправная ветвь влияет на соседние.

Измеренные параметры модели: потери на отражение не менее 19 дБ (исполнения -43-500: ≥18 дБ); КСВН не более 1,25 (отражается до 1 % мощности).

Интермодуляция PIM3 — не выше −160 дБн дБн. В системе внутреннего покрытия через одни и те же пассивные элементы идут несущие всех операторов, и любой контакт с нелинейностью превращает их смесь в помехи на частотах 2f1 − f2 и 2f2 − f1. Если такая частота попадает в полосу приёма базовой станции, у оператора растёт шум на всём объекте, поэтому класс по PIM выбирают одинаковым для всей пассивной части.

На объекте: габариты 158,6×25×25 мм (2 отвода), 186,4×25×25 мм (3 и 4 отвода); монтаж: настенный, кронштейн; исполнение ip65 по гост 14254-2015 (iec 60529); температура −25…+65 °C. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.

Ключевые особенности

Потери и развязкаДеление мощности 3,0 / 4,8 / 6,0 дБ (2/3/4 отвода).

Чистый трактPIM3 ≤−160 дБн, КСВН ≤1,25, возвратные потери ≥19 дБ (исполнения -43-500: ≥18 дБ).

МощностьСредняя / пиковая мощность до 500 / до 2000 Вт (по исполнению).

Обратите вниманиеДвенадцать исполнений: 2, 3 или 4 отвода с соединителями N, 4.3-10 или 7-16, а для 4.3-10 — ещё мощное исполнение -43-500 на 500 Вт средней мощности (возвратные потери от 18 дБ против 19 дБ у исполнения на 300 Вт). PIM3 ≤−160 дБн допускает работу в многооператорских трактах.

Технические характеристики

Электрические параметры

Параметр	Значение
Диапазон частот	617–4200 МГц
Деление мощности	3,0 / 4,8 / 6,0 дБ (2/3/4 отвода)
Возвратные потери	≥19 дБ (исполнения -43-500: ≥18 дБ)
КСВН	≤1,25
PIM3	≤−160 дБн
Средняя / пиковая мощность	до 500 / до 2000 Вт (по исполнению)
Волновое сопротивление	50 Ом

Механика и условия эксплуатации

Параметр	Значение
Корпус	круглый корпус, светло-серый, самый компактный в линейке
Габариты	158,6×25×25 мм (2 отвода), 186,4×25×25 мм (3 и 4 отвода)
Монтаж	настенный, кронштейн
Температура эксплуатации	−25…+65 °C
Относительная влажность	≤95%
Исполнение	IP65 (indoor и outdoor)

Исполнения серии

Артикул	Отводов	Деление	Соединители	Потери	Мощность ср.	Мощность пик	Вес	PIM3
КАДАММ ДМ-2-617/4200-N	2	3,0 дБ	розетка N	≤0,3 дБ	300	800 Вт	0,18 кг	≤−160 дБн
КАДАММ ДМ-2-617/4200-N-П150	2	3,0 дБ	розетка N	≤0,3 дБ	300	800 Вт	0,18 кг	≤−150 дБн
КАДАММ ДМ-2-617/4200-N-П155	2	3,0 дБ	розетка N	≤0,3 дБ	300	800 Вт	0,18 кг	≤−155 дБн
КАДАММ ДМ-2-617/4200-43	2	3,0 дБ	розетка 4.3-10	≤0,3 дБ	300	1500 Вт	0,21 кг	≤−160 дБн
КАДАММ ДМ-2-617/4200-43-П150	2	3,0 дБ	розетка 4.3-10	≤0,3 дБ	300	1500 Вт	0,21 кг	≤−150 дБн
КАДАММ ДМ-2-617/4200-43-П155	2	3,0 дБ	розетка 4.3-10	≤0,3 дБ	300	1500 Вт	0,21 кг	≤−155 дБн
КАДАММ ДМ-2-617/4200-43-500	2	3,0 дБ	розетка 4.3-10	≤0,3 дБ	500	1500 Вт	0,33 кг	≤−160 дБн
КАДАММ ДМ-2-617/4200-716	2	3,0 дБ	розетка 7-16	≤0,3 дБ	500	2000 Вт	0,43 кг	≤−160 дБн
КАДАММ ДМ-2-617/4200-716-П150	2	3,0 дБ	розетка 7-16	≤0,3 дБ	500	2000 Вт	0,43 кг	≤−150 дБн
КАДАММ ДМ-2-617/4200-716-П155	2	3,0 дБ	розетка 7-16	≤0,3 дБ	500	2000 Вт	0,43 кг	≤−155 дБн
КАДАММ ДМ-3-617/4200-N	3	4,8 дБ	розетка N	≤0,4 дБ	300	800 Вт	0,20 кг	≤−160 дБн
КАДАММ ДМ-3-617/4200-N-П150	3	4,8 дБ	розетка N	≤0,4 дБ	300	800 Вт	0,20 кг	≤−150 дБн
КАДАММ ДМ-3-617/4200-N-П155	3	4,8 дБ	розетка N	≤0,4 дБ	300	800 Вт	0,20 кг	≤−155 дБн
КАДАММ ДМ-3-617/4200-43	3	4,8 дБ	розетка 4.3-10	≤0,4 дБ	300	1500 Вт	0,23 кг	≤−160 дБн
КАДАММ ДМ-3-617/4200-43-П150	3	4,8 дБ	розетка 4.3-10	≤0,4 дБ	300	1500 Вт	0,23 кг	≤−150 дБн
КАДАММ ДМ-3-617/4200-43-П155	3	4,8 дБ	розетка 4.3-10	≤0,4 дБ	300	1500 Вт	0,23 кг	≤−155 дБн
КАДАММ ДМ-3-617/4200-43-500	3	4,8 дБ	розетка 4.3-10	≤0,4 дБ	500	1500 Вт	0,38 кг	≤−160 дБн
КАДАММ ДМ-3-617/4200-716	3	4,8 дБ	розетка 7-16	≤0,4 дБ	500	2000 Вт	0,51 кг	≤−160 дБн
КАДАММ ДМ-3-617/4200-716-П150	3	4,8 дБ	розетка 7-16	≤0,4 дБ	500	2000 Вт	0,51 кг	≤−150 дБн
КАДАММ ДМ-3-617/4200-716-П155	3	4,8 дБ	розетка 7-16	≤0,4 дБ	500	2000 Вт	0,51 кг	≤−155 дБн
КАДАММ ДМ-4-617/4200-N	4	6,0 дБ	розетка N	≤0,5 дБ	300	800 Вт	0,30 кг	≤−160 дБн
КАДАММ ДМ-4-617/4200-N-П150	4	6,0 дБ	розетка N	≤0,5 дБ	300	800 Вт	0,30 кг	≤−150 дБн
КАДАММ ДМ-4-617/4200-N-П155	4	6,0 дБ	розетка N	≤0,5 дБ	300	800 Вт	0,30 кг	≤−155 дБн
КАДАММ ДМ-4-617/4200-43	4	6,0 дБ	розетка 4.3-10	≤0,5 дБ	300	1500 Вт	0,35 кг	≤−160 дБн
КАДАММ ДМ-4-617/4200-43-П150	4	6,0 дБ	розетка 4.3-10	≤0,5 дБ	300	1500 Вт	0,35 кг	≤−150 дБн
КАДАММ ДМ-4-617/4200-43-П155	4	6,0 дБ	розетка 4.3-10	≤0,5 дБ	300	1500 Вт	0,35 кг	≤−155 дБн
КАДАММ ДМ-4-617/4200-43-500	4	6,0 дБ	розетка 4.3-10	≤0,5 дБ	500	1500 Вт	0,50 кг	≤−160 дБн
КАДАММ ДМ-4-617/4200-716	4	6,0 дБ	розетка 7-16	≤0,5 дБ	500	2000 Вт	0,60 кг	≤−160 дБн
КАДАММ ДМ-4-617/4200-716-П150	4	6,0 дБ	розетка 7-16	≤0,5 дБ	500	2000 Вт	0,60 кг	≤−150 дБн
КАДАММ ДМ-4-617/4200-716-П155	4	6,0 дБ	розетка 7-16	≤0,5 дБ	500	2000 Вт	0,60 кг	≤−155 дБн

Двенадцать исполнений (2/3/4 отвода × N / 4.3-10 / 4.3-10 на 500 Вт / 7-16) различаются габаритами, массой и мощностью.

Соответствие нормативной базе

✓

Наименование по номенклатуре РФ — Делитель мощности коаксиальный (разветвитель)

✓

Присоединительные размеры соединителей — тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4)

✓

Климатическое исполнение — УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики»)

✓

Степень защиты оболочки — IP65 по ГОСТ 14254-2015 (IEC 60529)

✓

Терминология и параметры — КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78

Применение

Распределительные сети систем внутреннего покрытия: разделение магистрали на одинаковые ветви, подключение групп антенн на этаже, симметричные схемы в тоннелях и на парковках.

Число выходов выбирают по числу ветвей; неиспользуемые выходы закрывают согласованными нагрузками.

Как подобрать

Число выходов. По числу равных ветвей; деление 10·lg N — в расчёт уровней.

Тип. Уилкинсона — с развязкой выходов; полостной — для большой мощности и низкой PIM.

Комплект поставки

Комплект КАДАММ ДМ-617/4200: делитель мощности в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.

Вопросы и ответы

Складываются деление и вносимое ослабление. Деление на N выходов — 10·lg N (2 — 3 дБ, 3 — 4,8 дБ, 4 — 6 дБ): это мощность, которая ушла в другие ветви. Вносимое ослабление сверх деления — реальные потери в самом делителе. Делители с одинаковым числом выходов взаимозаменяемы, если совпадают полосы и соединители.

В расчёте уровней системы к ним добавляют потери кабеля до антенн. Делитель с меньшим числом выходов ставят ближе к источнику, с большим — ближе к группам антенн, чтобы не терять уровень раньше времени. Если уровня на ветвях не хватает, делитель переносят ближе к антеннам или уменьшают число выходов.

Нет: открытый выход отражает мощность обратно, нарушает деление между остальными ветвями и ухудшает КСВН на входе. Свободные выходы закрывают согласованными нагрузками того же класса по интермодуляции. Это правило действует и на время монтажа, пока часть ветвей ещё не подключена.

Если ветвь подключат позже, нагрузку снимают. Для системы на вырост выгоднее сразу поставить делитель с нужным числом выходов, чем потом менять его вместе с перерасчётом уровней. Нагрузку берут по мощности, которая может прийти на выход при отключённой ветви.

Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −160 дБн дБн.

Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.

Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.

Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.

Гарантии и сервис

Гарантия на КАДАММ ДМ-617/4200 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
