Импортозамещение DAS выглядит проще, чем кажется: когда в проекте стоит импортная позиция, а поставить её нельзя, заменяют не «изделие целиком», а набор параметров. Пассивная часть тракта тем и удобна, что в ней нет ни прошивок, ни протоколов, ни программной совместимости: делитель определяется полосой, числом выходов, мощностью, интермодуляцией и типом разъёма. Совпали параметры — изделие взаимозаменяемо.
Поэтому подбор аналога сводится к сверке характеристик по строкам, а не к поиску «такого же названия». Ниже разберём, что смотреть по каждому классу устройств и на чём обычно спотыкаются.
Как подбирать аналог: пять параметров
- Рабочая полоса. Должна перекрывать полосу заменяемого изделия целиком, а не совпадать по названию диапазона. Изделие «на 1800 МГц» у разных производителей может означать 1710–1880 или 1805–1880 МГц.
- Функциональные параметры. Для делителя — число выходов и деление, для ответвителя — номинал связи и направленность, для фильтра — полоса пропускания и подавление, для комбайнера — состав портов и развязка.
- Мощность. Средняя и пиковая; занижать нельзя даже «с запасом по расчёту», потому что реальные пики зависят от числа несущих.
- Интермодуляция. Если в исходной спецификации стоит Low-PIM, у аналога должен быть нормированный уровень с указанием условий испытания: обычно два тона по 43 дБм.
- Механика и климат. Тип разъёма и его пол, габарит для монтажа в существующий шкаф, класс защиты и рабочая температура.
Главное правило. Аналог подбирают по строкам характеристик, а не по картинке и не по похожему обозначению. Совпадение полосы и разъёма ещё не означает совпадения по мощности и интермодуляции.
По классам изделий
| Класс | Что сверять в первую очередь | Чем закрывается в линейке КАДАММ |
|---|---|---|

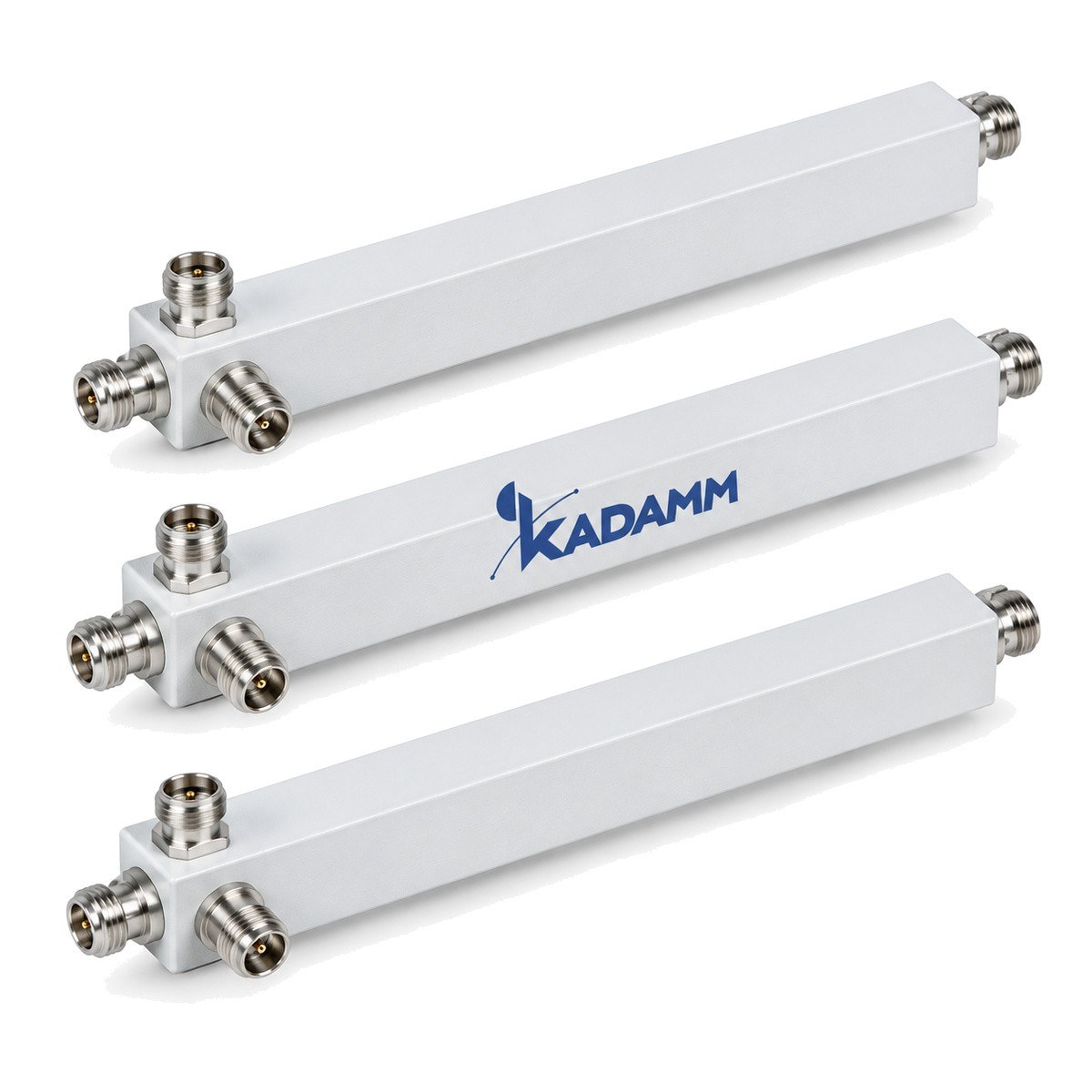

| Делители мощности | Число выходов, полоса, мощность, PIM, разъём | Шесть серий 340–6000 МГц, 2/3/4 выхода: КАДАММ ДМ-698/4000, КАДАММ ДМ-550/6000 |

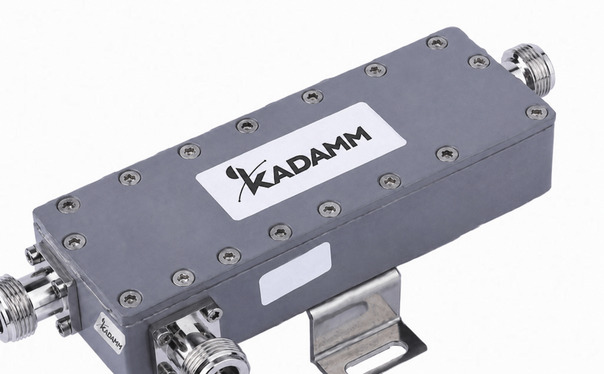

| Направленные ответвители | Номинал связи, направленность, потери магистрали | Серии НО и ДН, связь 5–40 дБ: КАДАММ НО-698/3800, КАДАММ ДН-698/2700 |

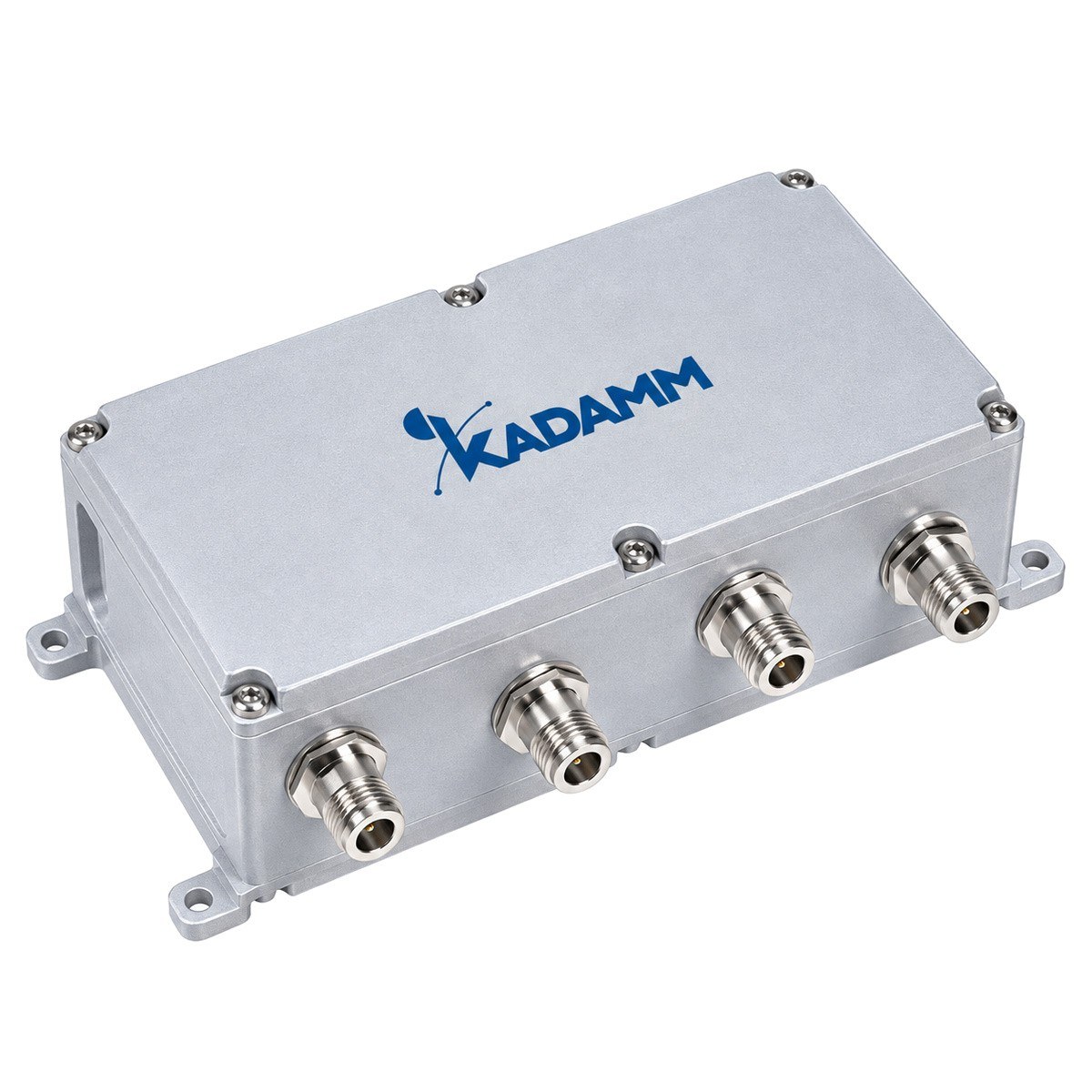

| Гибридные мосты | Конфигурация, развязка входов, полоса | 2×2, 3×3, 4×4 на 340–6000 МГц: КАДАММ ГМ-2х2-694/2700 |
| Комбайнеры | Состав портов, потери, развязка, проход AISG | 37 моделей на 2–6 диапазонов: КАДАММ КМ-3-08, КАДАММ КМ-6-01 |
| Полосовые фильтры | Полоса пропускания, подавление, мощность | 12 моделей 700–3800 МГц: КАДАММ ФП-900, КАДАММ ФП-2600 |
| Дуплексные фильтры | Полосы RX/TX, развязка, число трактов | 7 моделей Band 28, 20, 8, 3, 1: КАДАММ ДУ-1800, КАДАММ ДУ-900-2Т |
| Нагрузки | Мощность, полоса, PIM, разъём и пол | 4 серии 2–200 Вт: КАДАММ НС-4000, КАДАММ НСП-6000 |
| Аттенюаторы | Номинал, мощность, полоса, PIM | 4 серии 3–40 дБ: КАДАММ АТ-4000, КАДАММ АТП-698/4200 |
| POI | Число входов и выходов, развязка, состав систем | 12, 16, 17 и 32 входа: КАДАММ ПОИ-16/4, КАДАММ ПОИ-32/4 |
| Инжекторы питания | Полоса, ток, протокол AISG, разъём | 4 модели 340–3800 МГц: КАДАММ ИП-43-2700, КАДАММ ИП-716-3800 |
| Антенны | Диапазоны, усиление, диаграмма, порты | Панельные и потолочные: КАДАММ АПН-9, КАДАММ АВП-215 |
Где чаще всего ошибаются
Смотрят на диапазон в названии, а не на полосу
Обозначение вида «700/2700» у разных изготовителей описывает разные полосы: у одного это непрерывный диапазон, у другого две полосы с разрывом. Сверять нужно строку «рабочая полоса» в характеристиках, а если в тракте есть УКВ или 5G — ещё и края.
Забывают про интермодуляцию
В импортной спецификации может стоять пометка Low-PIM без цифр. Если заменить такое изделие обычным, на многооператорном объекте появится помеха в полосе приёма. В аналоге требуют конкретное значение с условиями испытания, подробности — в статье про PIM.
Не сверяют механику
Изделие с правильными электрическими параметрами может не встать в существующий шкаф или потребовать переходников из-за другого пола разъёма. Габарит и тип соединителя проверяют до заказа; сравнение типов — в статье о ВЧ-соединителях.
Меняют по одной позиции
Если в тракте заменяется несколько узлов, разумнее привести всю ветвь к одному классу по интермодуляции и к одному типу разъёма. Иначе тракт будет работать по худшему элементу, а на объекте появится россыпь переходников.
Документы, которые нужны для замены
Для тендера и приёмки одних характеристик мало: нужны бумаги, по которым позиция проходит сверку. У изделий линейки КАДАММ (KADAMM) это паспорт с полным набором параметров, протокол заводских измерений по запросу и наименование по отраслевой номенклатуре. Климатическое исполнение указано по ГОСТ 15150-69, степень защиты — по ГОСТ 14254-2015, термины ВЧ-тракта — по ГОСТ 18238-72 и ГОСТ 23221-78.
Это важно не только формально. Когда в спецификации написано «ответвитель направленный коаксиальный», а не «tapper», позиция сверяется с проектной документацией без разночтений. Как правильно называть компоненты, разобрано в статье о номенклатуре ГОСТ.
Пример: замена узла объединения
В проекте стоит импортный узел на три диапазона одного оператора: 900, 1800 и 2100 МГц, разъёмы 7-16, мощность 250 Вт, Low-PIM. Разбираем замену по шагам.
| Шаг | Что делаем | Результат |
|---|---|---|
| 1. Выписываем полосы портов | 900, 1800 и 2100 МГц с точными границами | Подходит триплексер КАДАММ КМ-3-01 |
| 2. Сверяем потери и развязку | Потери 0,3 дБ, развязка от 45 дБ | В пределах исходных требований |
| 3. Проверяем мощность | До 300 Вт средней | Запас к исходным 250 Вт |
| 4. Смотрим интермодуляцию | −160 дБн при 2 × 43 дБм | Класс не ниже исходного |
| 5. Проверяем механику | Разъёмы и габарит под существующий монтаж | Выбирается исполнение при заказе |
| 6. Собираем документы | Паспорт, протокол измерений | Позиция проходит приёмку |
Что даёт единая линейка
Отечественное пассивное оборудование удобно тем, что вся номенклатура собрана у одного изготовителя.
- Одинаковые классы по интермодуляции. Не нужно каждый раз выяснять, у какого изделия какой уровень: серии с нормированным PIM указаны явно.
- Один тип разъёмов на весь тракт. В большинстве серий соединитель выбирается при заказе, поэтому переходники не нужны.
- Совместимые габариты. Узлы одной линейки собираются в шкафу без переделки монтажных панелей.
- Единый комплект документов. Паспорта в одном формате, наименования по одной номенклатуре — проще собирать спецификацию и проходить приёмку.
Как выглядит сверка на практике
Обычно работа идёт по перечню из проекта: слева импортные позиции с характеристиками, справа предлагаемая замена. Чтобы сверка прошла быстро, в таблицу выносят те же строки, что были в исходной спецификации, и добавляют отметку о совпадении.
| Строка сверки | Что проверяем | Отметка |
|---|---|---|
| Рабочая полоса | Перекрывает исходную целиком, включая края | совпадает или шире |
| Функциональный параметр | Число выходов, номинал связи, полоса пропускания | точное совпадение |
| Вносимое ослабление | Не хуже исходного | равно или лучше |
| Развязка или направленность | Не хуже исходного | равно или лучше |
| Мощность средняя и пиковая | С запасом к расчётной | равно или выше |
| Интермодуляция | Уровень и условия испытания | равно или лучше |
| Соединители | Тип, пол, исполнение | совпадает или выбирается при заказе |
| Габарит и монтаж | Встаёт в существующий шкаф или на трубу | проверить по чертежу |
| Климат и защита | УХЛ1, IP по месту установки | равно или выше |
| Документы | Паспорт, протокол измерений | предоставляются |
Такой перечень заодно снимает главный риск замены: подобрать изделие, которое совпадает по названию и полосе, но проигрывает по мощности или интермодуляции. На бумаге разница выглядит мелочью, а на объекте проявляется через месяцы, когда добавится второй оператор.
