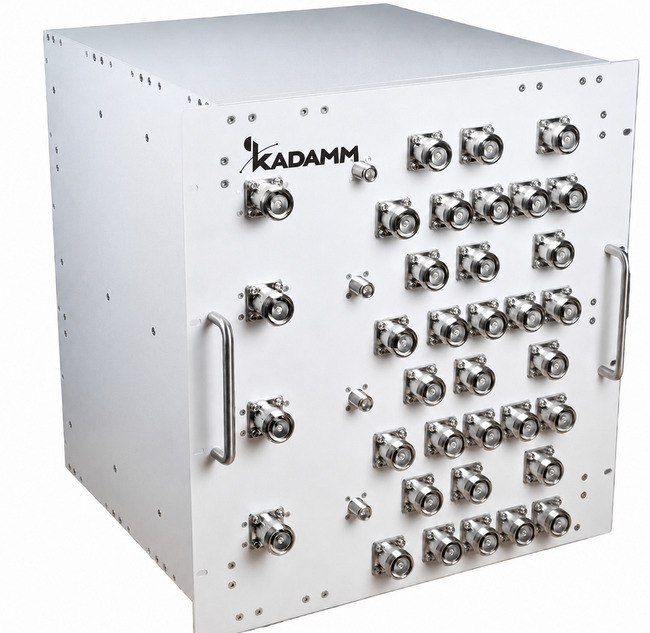

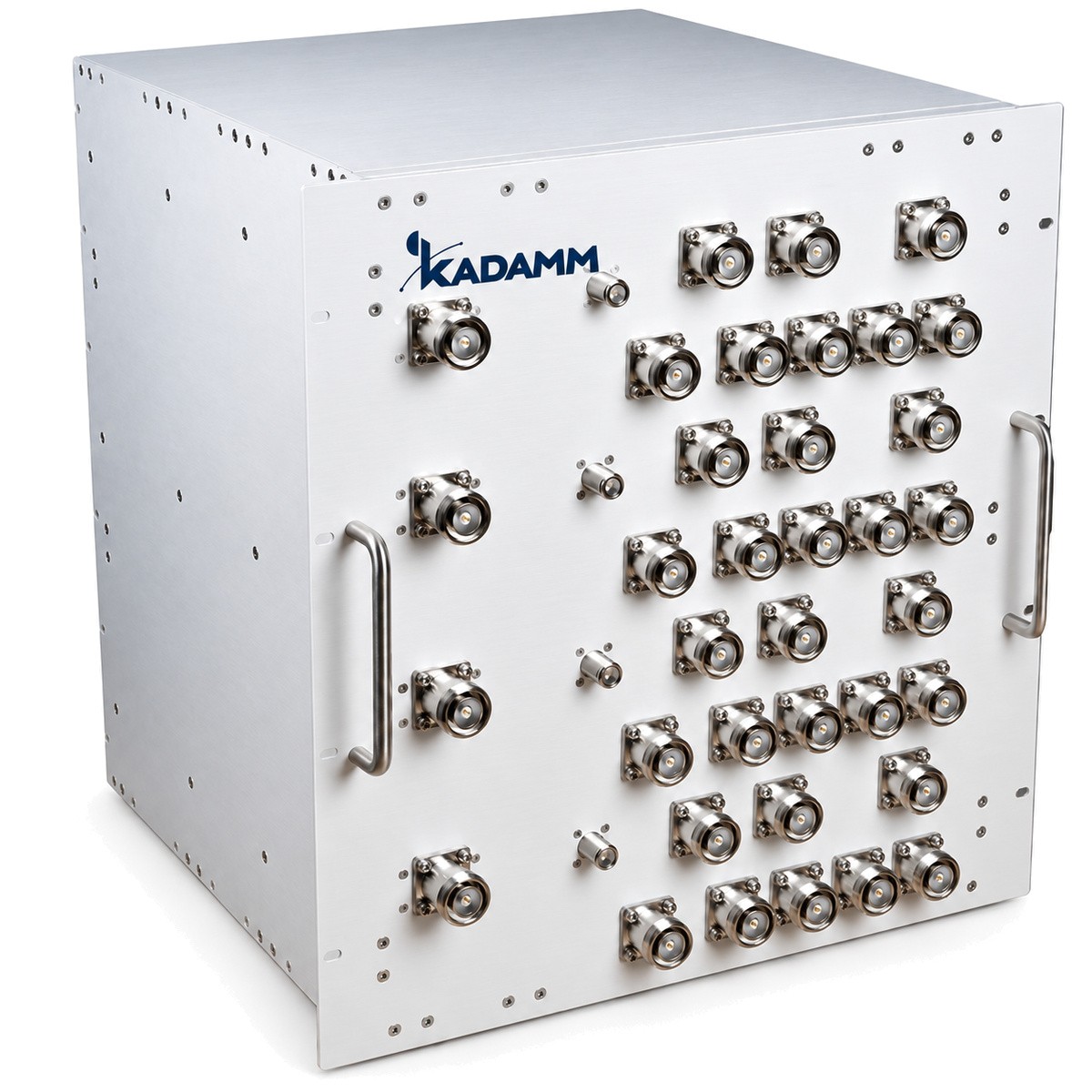

Точка объединения интерфейсов (POI) КАДАММ ПОИ-32/4 — 617–3800 МГц
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Мультиоператорский узел объединения POI КАДАММ: 32 входа / 4 выхода + 4 монитор-порта. Суммирует системы 600–700 / 850 / 900 / 1800 / 2100 / 2300 / 2600 / 3500 — девять систем по 4 порта на общие фидеры распределённой антенной сети. Диапазон 617–3800 МГц, PIM ≤−155 dBc, монтаж в 19″ стойку. Ядро multi-operator DAS крупного объекта.
О модели
ПОИ-32/4 — пассивный узел Point of Interface: стойка частотно-разделительных и суммирующих цепей, которая объединяет входы базовых станций нескольких операторов (600–700 / 850 / 900 / 1800 / 2100 / 2300 / 2600 / 3500 — девять систем по 4 порта) на общие выходные фидеры DAS. Конфигурация: 32 входа / 4 выхода + 4 монитор-порта. Вносимые потери ≤9,5–10 дБ, изоляция ≥22 дБ (между диапазонами), кросс-изоляция ≥50–80 дБ. Мониторные порты с ослаблением для контроля уровней без разрыва трактов. PIM3 ≤−155 dBc при 2×43 дБм. Мощность ≤150 Вт (пик 1000). Порты: 32×7-16 F вход, 4×7-16 F выход, 4×N F монитор (30±3 дБ). Габариты 500×482×433 мм, вес 58,5 кг, монтаж в 19″ стойку, температура −10…+55 °C, исполнение indoor.
Ключевые преимущества
Технические характеристики
| Электрические параметры | |
|---|---|
| Диапазон | 617–3800 МГц |
| Конфигурация | 32 входа / 4 выхода + 4 монитор-порта |
| Объединяемые системы | 600–700 / 850 / 900 / 1800 / 2100 / 2300 / 2600 / 3500 — девять систем по 4 порта |
| Вносимые потери | ≤9,5–10 дБ |
| Изоляция | ≥22 дБ (между диапазонами), кросс-изоляция ≥50–80 дБ |
| PIM3 (при 2×43 дБм) | ≤−155 dBc |
| Мощность | ≤150 Вт (пик 1000) |
| Волновое сопротивление | 50 Ом |
| Механика и условия эксплуатации | |
|---|---|
| Порты | 32×7-16 F вход, 4×7-16 F выход, 4×N F монитор (30±3 дБ) |
| Габариты | 500×482×433 мм |
| Вес | 58,5 кг |
| Монтаж | 19″ стойка |
| Температура эксплуатации | −10…+55 °C |
| Исполнение | Indoor (аппаратная) |
| Поставка | под проект |
Другие POI КАДАММ
| Артикул | Диапазон | Конфигурация |
|---|---|---|
| КАДАММ ПОИ-12/2 | 800–2700 МГц | 12 входов / 2 выхода |
| КАДАММ ПОИ-16/4 | 698–2700 МГц | 16 входов / 4 выхода |
| КАДАММ ПОИ-17/4 | 698–2700 МГц | 17 входов / 4 выхода |
Нормативная база и классификация
| Соответствие нормативной базе | |
|---|---|
| Наименование по номенклатуре РФ | Точка объединения интерфейсов (POI) |
| Классификация | комплексное частотно-разделительное устройство; фильтровые тракты — вид Э8 по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 (закрытые отапливаемые и вентилируемые помещения) |
| Степень защиты оболочки | IP40 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Изделие является пассивным элементом антенно-фидерного тракта, средством измерений не является и обязательной поверке не подлежит. Наименование и классификация приведены по ГОСТ 15094-69; электрические параметры указаны в терминах отечественной нормативной документации (КСВН, волновое сопротивление, вносимое ослабление) с дублированием международных обозначений.
Частые вопросы
Читайте также
Гарантии и сервис
Гарантия
12 месяцев
Гарантия КАДАММ на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
15+ лет
Пассивная конструкция без элементов, подверженных старению.
Техподдержка
Русскоязычная служба
Поможем рассчитать бюджет линии и подобрать состав СРК.
Наличие
Склад в Москве
Ходовые позиции серии ПОИ поддерживаются на складе.
Купить POI КАДАММ ПОИ-32/4
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка · 8 (800) 505-92-60
Промышленное оборудование Точка объединения интерфейсов (POI) КАДАММ ПОИ-32/4 — 617–3800 МГц от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
