Что такое DAS и IBS простыми словами
Внутреннее покрытие сотовой связи устроено так: DAS (distributed antenna system, распределённая антенная система) — это сеть из многих маломощных антенн внутри здания, соединённых общим кабельным трактом с одним источником сигнала. IBS (in-building solution) — то же самое в терминологии операторов: решение внутреннего покрытия. Разница между словами историческая: DAS чаще называют саму антенную сеть, IBS — проект целиком, вместе с источником и согласованиями. На практике их используют как синонимы.
Идея простая. Сигнал базовой станции снаружи не проходит сквозь железобетон, металлизированные стёкла и подземные уровни: каждая капитальная стена отнимает 10–20 дБ, современное энергосберегающее остекление — до 25–30 дБ. Поднимать мощность передатчика бесполезно, потому что телефон в ответ отвечает своими 0,2 Вт и до станции не докричится. Вместо одной мощной антенны снаружи ставят десятки слабых внутри, и каждая закрывает свою зону.
Активная и пассивная части системы
Любая система внутреннего покрытия делится на две части. Активная требует питания и усиливает сигнал: базовая станция или её выносной радиомодуль, репитер, оптические удалённые блоки. Пассивная не требует питания и только распределяет то, что получила: кабель, разъёмы, делители, ответвители, комбайнеры, фильтры, нагрузки, антенны.
На пассивную часть приходится основная доля отказов и большая часть потерь, но именно её чаще всего подбирают по остаточному принципу. Между тем каждый узел тракта отнимает свою долю: деление на два — 3 дБ, на четыре — 6 дБ, сто метров кабеля на 1800 МГц — ещё 5–7 дБ. Если сложить всё без расчёта, до дальних антенн доходят единицы милливатт.
| Часть системы | Что входит | Питание | Что определяет |
|---|---|---|---|
| Источник | Базовая станция оператора, репитер, малая сота | да | Мощность и ёмкость сети |
| Головное оборудование | Оптические головные и удалённые блоки в активной DAS | да | Число зон и дальность |
| Пассивный тракт | делители, ответвители, комбайнеры, нагрузки, кабель | нет | Сколько мощности дойдёт до каждой антенны |
| Антенная часть | потолочные и панельные антенны | нет | Форму и равномерность покрытия |
Три типа систем: пассивная, активная и гибридная
Пассивная DAS
Сигнал от источника расходится по коаксиальному тракту через делители и ответвители. Ничего, кроме источника, питания не требует. Это самый надёжный и самый распространённый вариант для объектов до 20–30 тысяч квадратных метров: торговый центр, бизнес-центр, паркинг, склад. Ограничение — затухание кабеля: на 2600 МГц толстый фидер теряет около 6 дБ на 100 метров, поэтому плечи длиннее 150–200 метров становятся невыгодными.
Активная DAS
Сигнал переводится в оптику или в цифру и разводится по зданию волокном до удалённых блоков, а уже там снова становится радиочастотным. Оптика почти не теряет, поэтому активная система закрывает высотные здания, аэропорты и стадионы. Но удалённые блоки требуют питания и обслуживания, а на каждом из них всё равно стоит своя пассивная часть: делители, ответвители, нагрузки и антенны.
Гибридная
Самый частый вариант на крупных объектах: оптика до этажных узлов, дальше пассивный коаксиальный тракт по этажу. Так расходуют меньше волокна и сохраняют простоту обслуживания на местах.
Пассивная часть одинакова во всех трёх типах. Меняется только способ доставки сигнала до этажного узла; после узла всегда стоят делители, ответвители, нагрузки и антенны.
Как сигнал идёт по системе
Разберём типовой этаж. От источника приходит магистральный фидер. Первым делом сигнал попадает в распределительный узел: если операторов несколько, их складывает гибридный мост или POI; если у одного оператора несколько диапазонов — частотный комбайнер. Дальше поток делится: в симметричных зонах — делителем поровну, вдоль коридора — цепочкой ответвителей с разными номиналами связи. Каждая ветвь заканчивается антенной, а каждый незанятый порт — согласованной нагрузкой.
Обратный путь такой же: телефон отвечает через ту же антенну, сигнал проходит тракт в обратную сторону и попадает в приёмник. Поэтому пассивные компоненты двунаправленные, и поэтому в них так важна чистота контактов: помеха, рождённая в плохом разъёме на передаче, вернётся в приём и снизит чувствительность. Подробно этот механизм разобран в статье про пассивную интермодуляцию.
Где применяется
- Бизнес-центры и офисы. Открытые залы закрывают потолочными антеннами, коридоры — цепочкой ответвителей. Разбор объекта — в статье о покрытии БЦ, ТЦ и паркинга.
- Торговые центры и паркинги. Атриум и подземные ярусы требуют независимых ветвей.
- Жилые комплексы. Для застройщика это часть инженерной подготовки: см. статью о связи в новостройках.
- Тоннели и метро. Там вместо антенн часто идёт излучающий кабель — как это устроено.
- Стадионы и большие площадки. Секторизация и многооператорность: покрытие large-venue.
- Склады, производства, больницы. Металл, стеллажи и экранированные кабинеты дают такие же провалы, как железобетон.
Из чего собрать систему: минимальный комплект
Даже небольшая система собирается из одного и того же набора узлов. Ниже — что берут под типовой этаж с четырьмя антеннами и одним оператором.
| Что нужно | Зачем | Из чего выбирать |
|---|---|---|

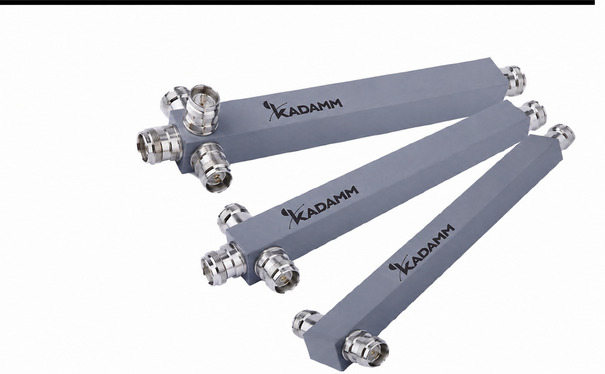

| Разделить сигнал на зоны | Равное деление между симметричными антеннами | КАДАММ ДМ-698/4000 — 2, 3 или 4 выхода |
| Раздать вдоль коридора | Ближним антеннам меньшую долю, дальним больше | КАДАММ НО-698/4000 — связь 5–40 дБ |

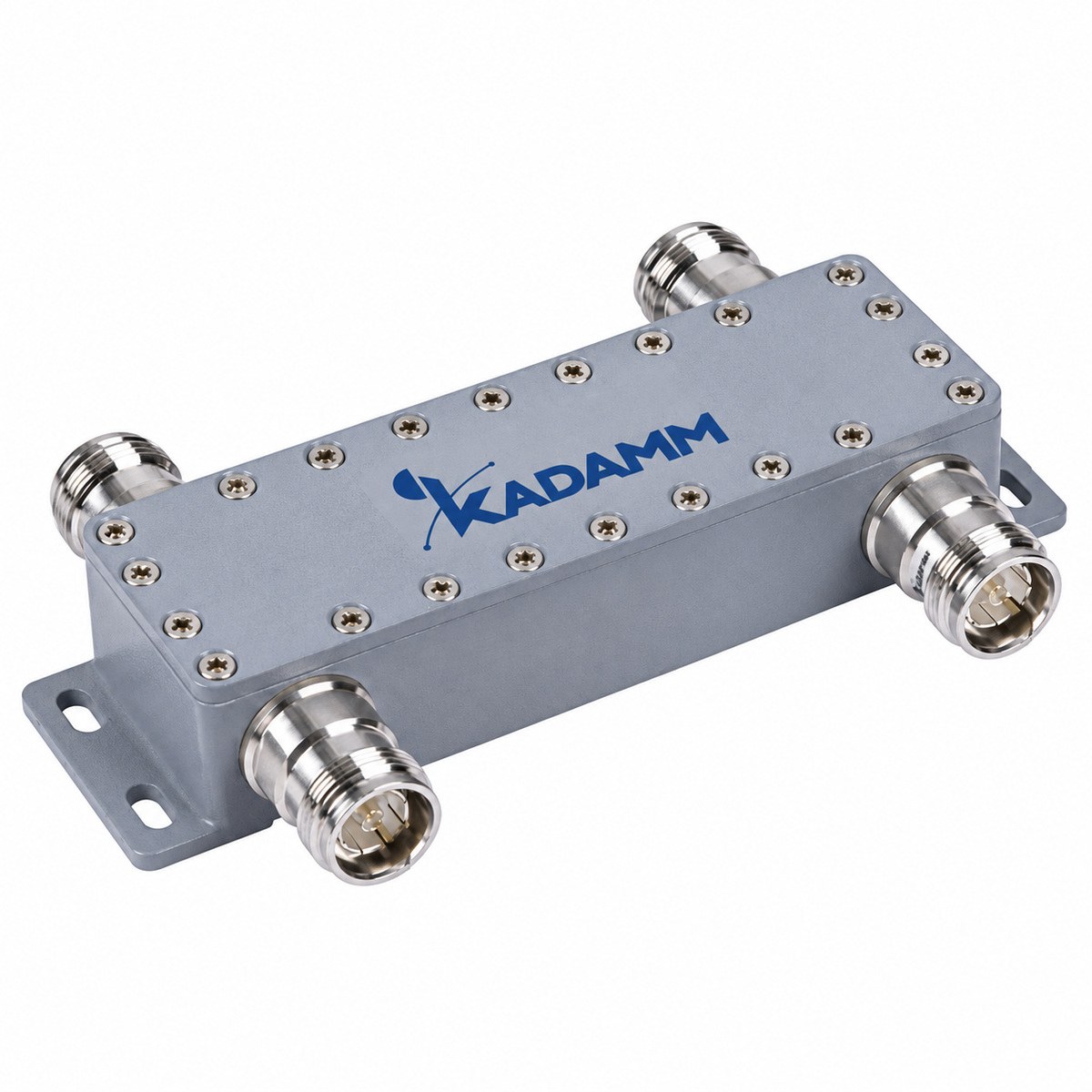

| Свести операторов одной полосы | Сложить передатчики с развязкой | КАДАММ ГМ-2х2-698/4000 |

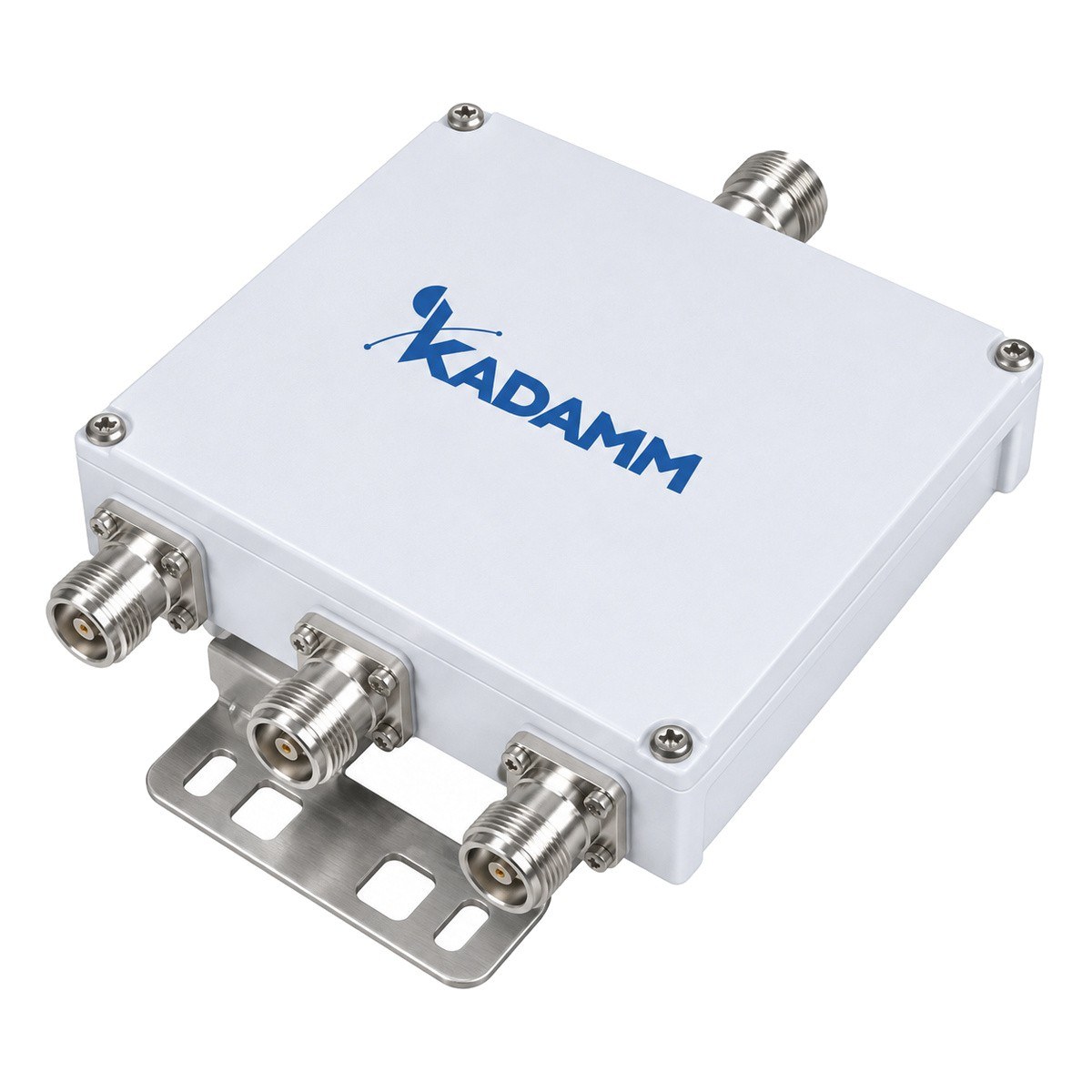

| Свести диапазоны одного оператора | Один фидер вместо нескольких | КАДАММ КМ-3-08, КАДАММ КМ-4-02 |

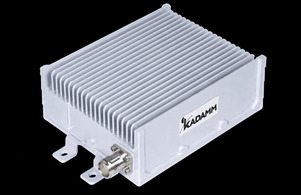

| Закрыть свободные порты | Убрать отражение и сохранить развязку | КАДАММ НСП-4000, КАДАММ НС-4000 |
| Выровнять уровни операторов | Убрать перекос перед объединением | КАДАММ АТП-698/4200 |

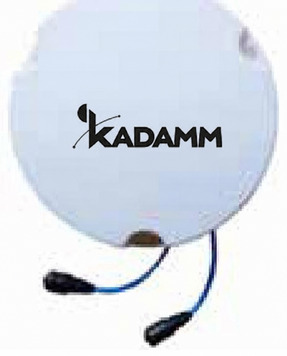

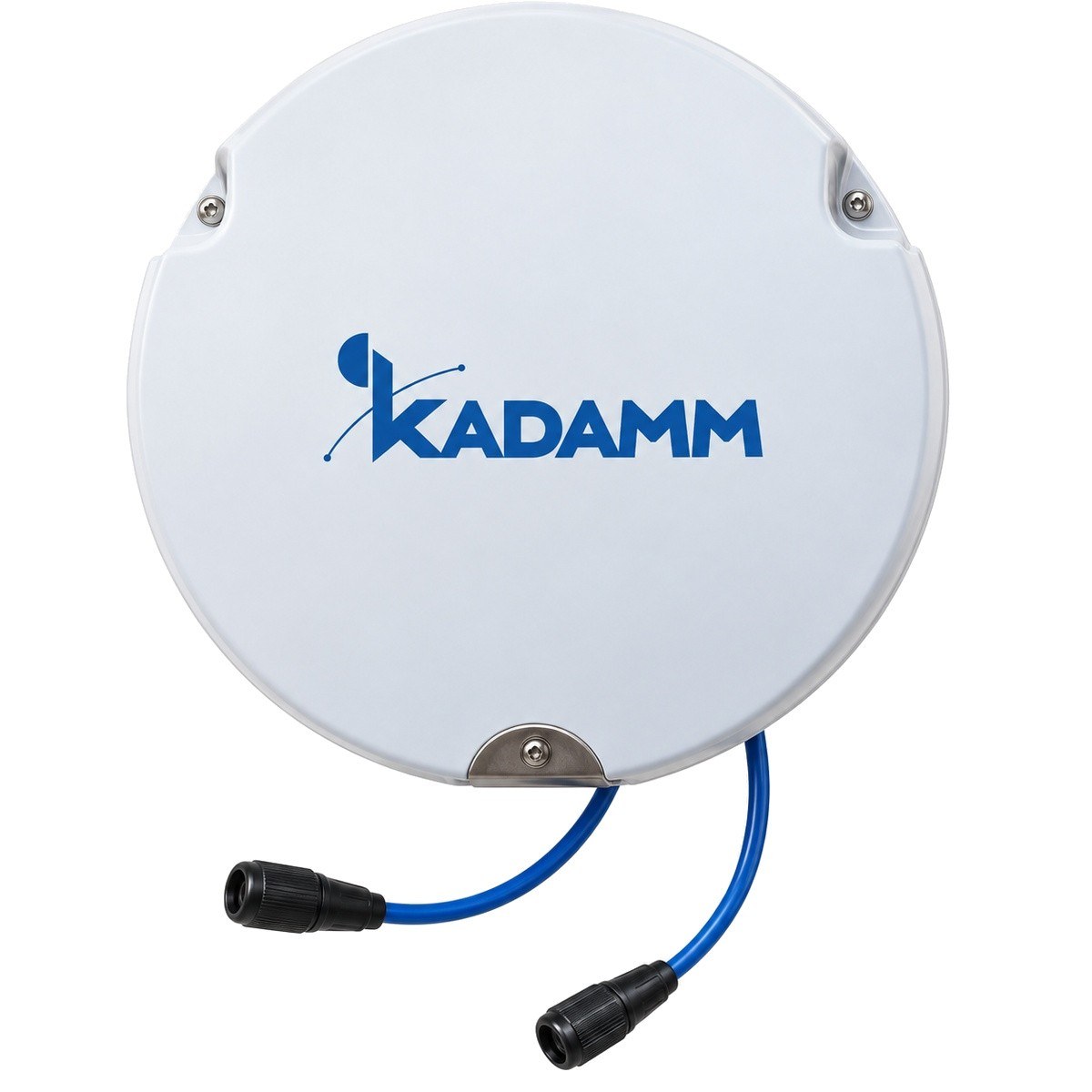

| Излучать в помещении | Круговая зона под потолком | КАДАММ АВП-215, КАДАММ АВП-280 |
| Излучать вдоль зоны | Коридор, паркинг, склад | КАДАММ АПН-9, КАДАММ АПМ-2 |
Что заложить в проект заранее
- Запас по диапазону. Компоненты на 698–2700 МГц закроют сегодняшние сети, но не 5G на 3,5 ГГц. Разница в цене между полосой до 2700 и до 4000 МГц невелика, а переделка тракта стоит дорого.
- Низкую интермодуляцию там, где несущих больше одной. Для многооператорных участков берут исполнения с уровнем −150 дБн и ниже.
- Единый тип разъёмов. Смешение N, 4.3-10 и 7-16 плодит переходники, а каждый переходник — это потери и потенциальный источник помех. Что где применяют, показано в статье о ВЧ-соединителях.
- Резерв портов. Оператор, который придёт через год, должен подключиться без переделки узла.
- Документы. Паспорта и протоколы измерений нужны и для приёмки, и для тендера; названия изделий в спецификации лучше сразу давать по номенклатуре ГОСТ.
Что проверяют, когда систему сдают
Приёмка внутреннего покрытия строится вокруг трёх измерений, и все три упираются в пассивную часть. Первое — согласование тракта: рефлектометром снимают КСВН каждой ветви и смотрят, нет ли отражений от плохого разъёма, пережатого кабеля или незакрытого порта. Норма для тракта — КСВН не выше 1,3–1,5; как это связано с возвратными потерями, показано в статье о характеристиках ВЧ-компонента.
Второе — интермодуляция. PIM-тестер подаёт две несущие по 20 Вт и меряет уровень продукта третьего порядка. Это единственный способ поймать нелинейный контакт: рефлектометр покажет исправный тракт, а приёмник будет глохнуть. Третье — собственно покрытие: сканером снимают уровень по зонам и проверяют, что в каждой точке хватает запаса над порогом чувствительности телефона.
К измерениям прикладывают исполнительную документацию: схему тракта с номиналами узлов, паспорта изделий и протоколы заводских измерений. Названия в спецификации лучше сразу писать так, как их ждут в тендерной документации, — по номенклатуре ГОСТ, об этом отдельная статья о названиях ВЧ-компонентов.
Как расширять систему без переделки
Система живёт дольше, чем поколение сети. Пятнадцать лет назад достаточно было 900 и 1800 МГц, сегодня нужны 700, 800, 2100, 2600 и 3500 МГц. Правило простое: пассивная часть должна перекрывать полосу с запасом, потому что менять кабель в готовом здании дороже, чем сразу взять компонент на 4000 МГц.
Второй запас — порты. Свободный вход комбайнера или POI закрывают нагрузкой, но он остаётся местом, куда без переделки подключается новый оператор. Третий — трассы: если кабельные лотки заложены с местом под вторую магистраль, добавление ветви не превращается в стройку.
Оборудование КАДАММ (KADAMM) для системы внутреннего покрытия
В каталоге собрана вся пассивная часть: 113 позиций в 13 разделах, от делителей до антенн. Ниже — узлы, которые встречаются в любой системе.
Полная карта линейки с числом моделей в каждом разделе собрана в обзоре линейки КАДАММ, а разбор назначения каждого класса устройств — в статье о пассивных компонентах DAS.
