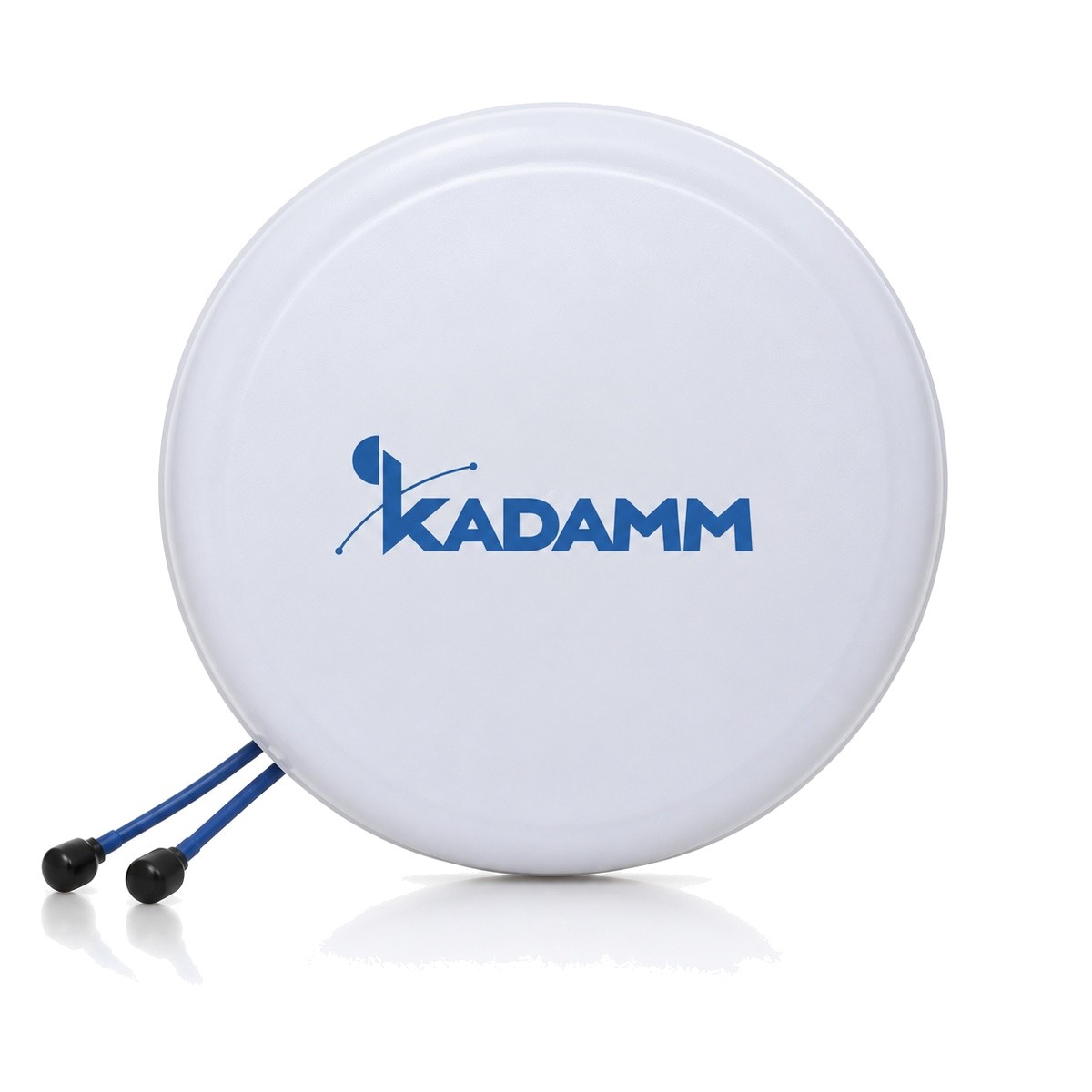

Внутренняя потолочная антенна КАДАММ АВП-280 для репитера, усилителя сотовой связи и DAS: диапазоны 698–960 / 1710–2170 / 2300–2700 / 3300–4000 МГц (GSM, 3G, 4G LTE, 5G), усиление 3,0 / 4,0 / 6,0 / 5,5 дБи по диапазонам, круговая диаграмма в горизонтальной плоскости, два порта с развязкой 20–23 дБ, мощность ≤50 Вт, КСВН ≤2,0, интермодуляция ≤−150 дБн (2×43 дБм). Корпус диаметром 280 мм, высотой 19 мм из ABS, монтаж на потолок, соединители N или 4.3-10. Плоский корпус почти не выступает из плоскости потолка — для офисов, торговых залов и коридоров.
Потолочная антенна КАДАММ АВП-280 закрывает помещение равномерным покрытием: круговая диаграмма в горизонтальной плоскости, диапазоны 698–960 / 1710–2170 / 2300–2700 / 3300–4000 МГц, усиление 3,0 / 4,0 / 6,0 / 5,5 дБи, диаграмма 360°.
КСВН ≤2,0, интермодуляция ≤−150 дБн (2×43 дБм), допустимая мощность ≤50 Вт, поляризация и порты линейная горизонтальная, 2 порта, развязка 20–23 дБ.
Габариты Ø280×19 мм, масса 0,55 кг, монтаж потолочный, материал ABS (УФ), рефлектор алюминий/PCB. Исполнений в карточке: 2.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны | 698–960 / 1710–2170 / 2300–2700 / 3300–4000 МГц |
| Усиление | 3,0 / 4,0 / 6,0 / 5,5 дБи |
| Поляризация / порты | линейная горизонтальная, 2 порта, развязка 20–23 дБ |
| Диаграмма (гор./верт.) | 360° |
| КСВН | ≤2,0 |
| PIM3 | ≤−150 дБн (2×43 дБм) |
| Мощность | ≤50 Вт |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | Ø280×19 мм |
| Масса | 0,55 кг |
| Монтаж | потолочный |
| Материал | ABS (УФ), рефлектор алюминий/PCB |
| Грозозащита | заземление по постоянному току |
| Температура | −40…+65 °C |
| Применение | Indoor |
| Артикул | Соединители |
|---|---|
| КАДАММ АВП-280-N | 2 x розетка N |
| КАДАММ АВП-280-43 | 2 x 4.3-10 (розетка) |
Полные диаграммы направленности и графики КСВН — в карточке модели на сайте.
Внутренняя антенна КАДАММ АВП-280 покрывает помещение от точки на стене или потолке.
Комплект КАДАММ АВП-280: внутренняя антенна в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
У КАДАММ АВП-280 мощность ≤50 Вт, PIM3 ≤−150 дБн (2×43 дБм), КСВН ≤2,0.
У КАДАММ АВП-280 монтаж потолочный, габариты Ø280×19 мм, масса 0,55 кг, температура −40…+65 °C.
У КАДАММ АВП-280: PIM3 ≤−150 дБн (2×43 дБм), КСВН ≤2,0. У КАДАММ АВП-215: PIM3 не нормируется, КСВН ≤1,8.
Потолочная светит вокруг себя и закрывает помещение равномерно, панельная — направленно. В офисах и коридорах обычно ставят потолочные.
Зависит от планировки и стен: считают по расчёту линии и требуемому уровню сигнала. Усиление антенны 3,0 / 4,0 / 6,0 / 5,5 дБи.
потолочный. Корпус рассчитан на установку в подвесной потолок или на плиту.
Гарантия на КАДАММ АВП-280 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Антенна потолочная ультратонкая серии КАДАММ АВП-280 — 698–960 / 1710–2170 / 2300–2700 / 3300–4000 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
