Направленные ответвители УКВ и ДМВ 140–500 МГц: ответвление 6, 10, 15 или 20 дБ ±1,0 дБ, направленность ≥18 дБ, КСВН ≤1,3, 30 Вт, разъёмы N.

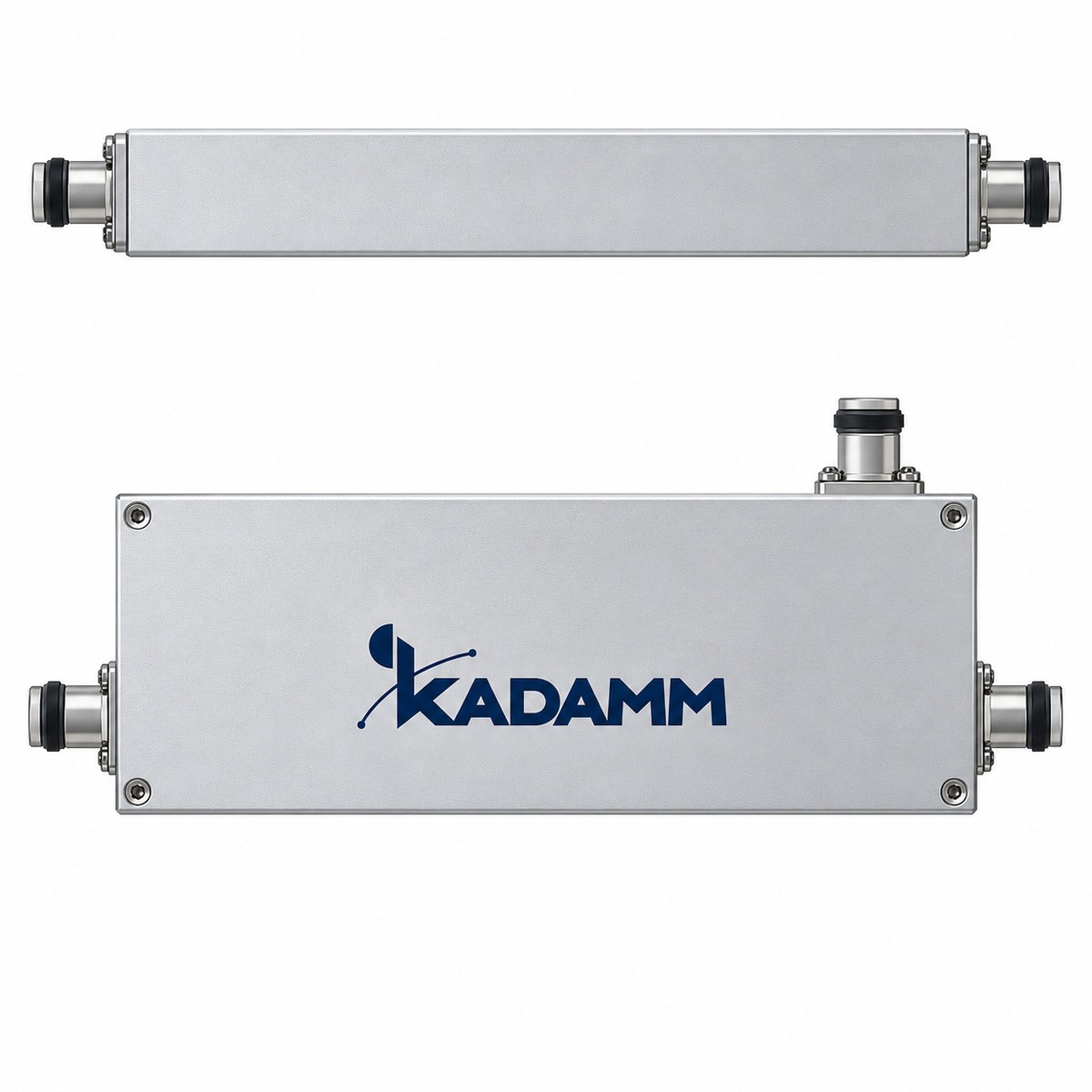

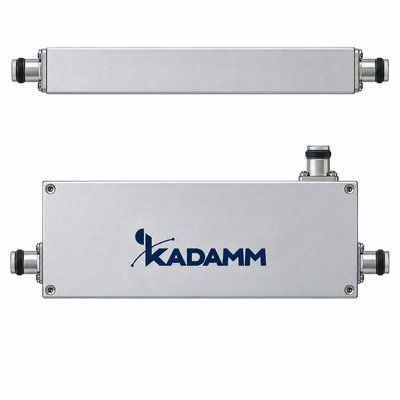

KADAMM НО-140/500 — направленный ответвитель, полоса 140–500 МГц. Основные данные: вносимое ослабление не более 0,5 дБ (у 6, 10 и 15 дБ — сверх потерь на ответвление 1,30 / 0,45 / 0,15 дБ); КСВН не более 1,3; мощность до 30 Вт; соединители — N. В карточке 4 исполнения; параметры каждого — в таблице «Исполнения».
Направленный ответвитель отводит с основного тракта заданную часть мощности на боковой выход — ответвление 6 / 10 / 15 / 20 дБ, а основная мощность проходит дальше. Отвод назван по ответвлению: чем больше число в дБ, тем меньше мощности уходит в отвод и тем меньше теряет основной тракт.
Потери основного тракта на ответвление считают по формуле −10·lg(1 − 10^(−C/10)), где C — ответвление в дБ: для 6 дБ это около 1,26 дБ, для 10 дБ — 0,46 дБ, для 20 дБ — 0,04 дБ. К ним добавляется вносимое ослабление самого ответвителя — не более 0,5 дБ (у 6, 10 и 15 дБ — сверх потерь на ответвление 1,30 / 0,45 / 0,15 дБ).
Направленность не менее 18 дБ показывает, насколько волна, идущая в прямом направлении, сильнее проходит в отвод, чем отражённая. Чем она выше, тем меньше отражения в основном тракте искажают сигнал отвода — это важно и для систем покрытия, и для измерений.
Сопряжение с трактом: КСВН не более 1,3 — от входа отражается не более 2 % падающей мощности; волновое сопротивление 50 Ом; допустимая мощность 30 Вт; соединители — N. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
Конструкция: габариты 150 × 55 × 20 мм, рабочая температура −40…+80 °C.
| Параметр | Значение |
|---|---|
| Рабочая полоса | 140–500 МГц |
| Ответвление | 6, 10, 15 или 20 дБ ±1,0 дБ — по артикулу |
| Неравномерность ответвления | ±0,7 дБ |
| Вносимые потери | ≤0,5 дБ (у 6, 10 и 15 дБ — сверх потерь на ответвление 1,30 / 0,45 / 0,15 дБ) |
| Направленность | ≥18 дБ |
| КСВН | ≤1,3 |
| Мощность | 30 Вт (прямая) |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 150 × 55 × 20 мм |
| Материал | алюминий, токопроводящее оксидирование |
| Температура эксплуатации | −40…+80 °C |
| Температура хранения | −55…+85 °C |
| Масса | уточняйте у менеджера |
| Артикул | Ответвление, дБ | Полоса, МГц | Потери, дБ | Мощность, Вт |
|---|---|---|---|---|
| KADAMM НО-6-140/500-N | 6 ±1,0 | 140–500 | ≤0,5 + 1,30 | 30 |
| KADAMM НО-10-140/500-N | 10 ±1,0 | 140–500 | ≤0,5 + 0,45 | 30 |
| KADAMM НО-15-140/500-N | 15 ±1,0 | 140–500 | ≤0,5 + 0,15 | 30 |
| KADAMM НО-20-140/500-N | 20 ±1,0 | 140–500 | ≤0,5 | 30 |
Другие разъёмы, полосы и исполнения — уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
В системах внутреннего покрытия ответвители ставят последовательно по магистрали: каждый отводит на свою антенну столько мощности, сколько нужно, а остальное идёт дальше. Подбором ответвления выравнивают уровни на антеннах, стоящих на разном расстоянии от источника.
Ответвители с большим ответвлением (20–30 дБ и более) применяют для контроля и измерений: к отводу подключают анализатор или датчик мощности, не нарушая работы основного тракта.
Ответвление. По требуемому уровню на антенне отвода и запасу на магистрали.
Полоса. Все системы — внутри 140–500 МГц.
Соединители. N — ответная часть того же типа, без переходников.
Изделие выбранного исполнения, паспорт.
| Параметр | НО-140/500 | ДМ-140/500 | КМ-6-04 | КМ-3-21 | КМ-3-20 | ДМ-694/3800 | НО-694/3800 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 140–500 МГц | 140–500 МГц | 758–4200 МГц | 156–166 / 880–900 / 925–945 МГц | 694–960 / 1427–1518 / 1710–2700 МГц | 694–3800 МГц | 694–3800 МГц |
| Тип | ответвитель | делитель | комбайнер | комбайнер | комбайнер | делитель | ответвитель |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Считают от источника к концу магистрали: уровень на входе ответвителя минус ответвление и потери кабеля до антенны должен дать нужную мощность на антенне. Ближние к источнику антенны получают отвод с большим ответвлением (меньше мощности), дальние — с меньшим.
Потери основного тракта на каждом ответвителе учитывают в расчёте следующих: малое ответвление (6 дБ) уносит с магистрали много мощности, большое (20 дБ) — почти ничего. Пришлите схему системы — посчитаем уровни и подберём ответвления. Ответвители с разным ответвлением выпускаются в одном корпусе, поэтому схему легко менять.
Делитель делит мощность поровну между выходами, ответвитель — неравно: в отвод уходит малая часть, в основной тракт — большая. Поэтому делители ставят в точках равного ветвления, а ответвители — по ходу магистрали к антеннам на разном удалении. Ответвители с разным ответвлением позволяют выровнять уровни на антеннах.
У ответвителя есть ещё направленность: отвод чувствителен к волне в одну сторону. Это позволяет применять его и для измерений падающей и отражённой мощности в работающем тракте. В одной системе обычно сочетают и те и другие: делители в узлах, ответвители по магистралям.
Допустимая мощность — 30 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.
Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.
Соединители — N. Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.
Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM НО-140/500, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM НО-140/500 могут уточняться без уведомления.
Поставляем Ответвители направленные коаксиальные серии КАДАММ НО-140/500 — 6, 10, 15 и 20 дБ, 140–500 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
