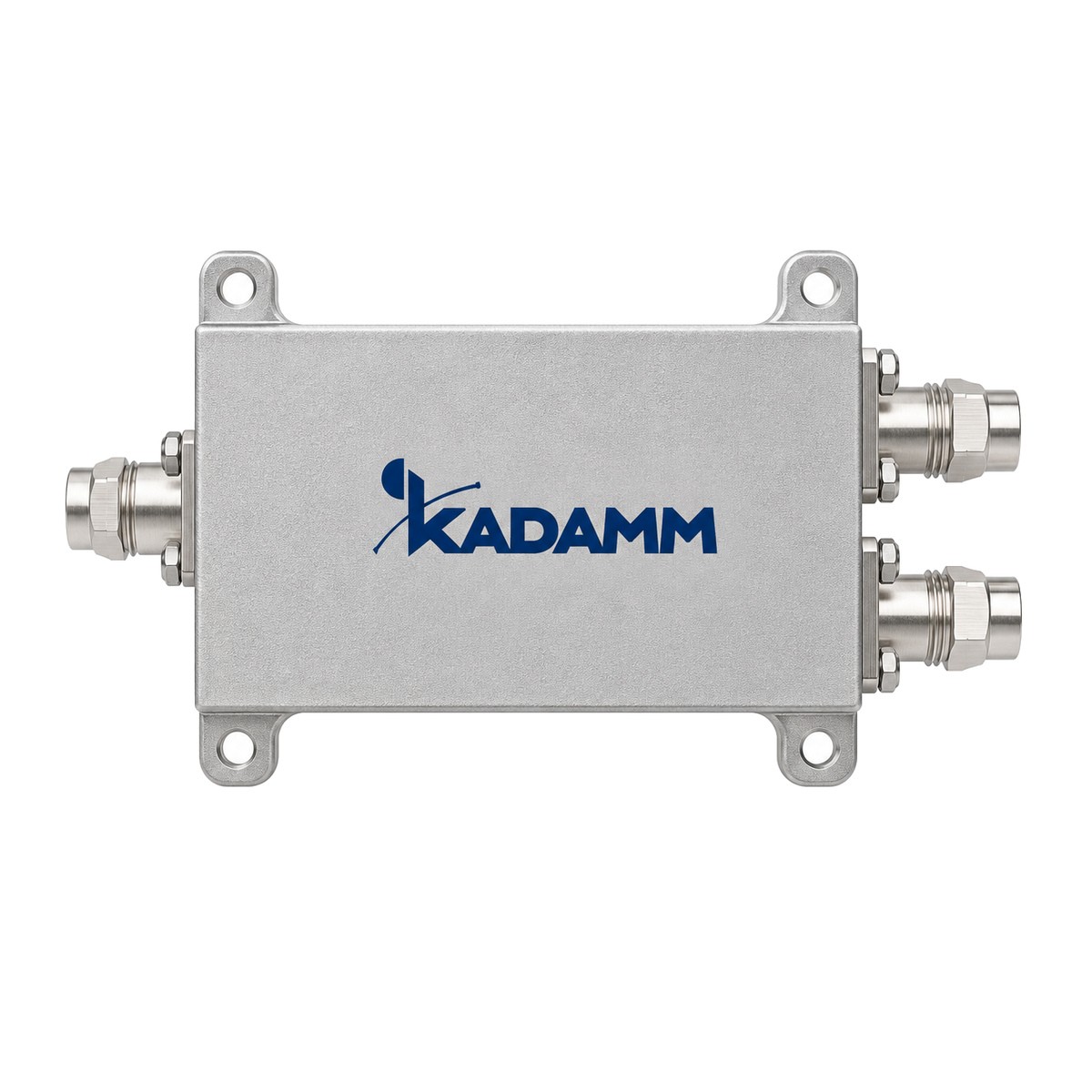

Делитель мощности коаксиальный КАДАММ ДМ-2-694/3800-QN — 2 отвода, 694–3800 МГц, PIM3 −153 дБн

Складываются две величины: деление 10·lg N и вносимое ослабление самого делителя. Для 2 выходов деление — 3 дБ, то есть каждый выход получает 1/2 мощности входа; это не потери, а распределение мощности между ветвями. Если ветви разной длины, равное деление не выравнивает уровни — нужны ответвители.

Вносимое ослабление сверх деления указано в таблице характеристик — это реальные потери в делителе, они превращаются в тепло. В расчёте уровней системы учитывают обе величины, плюс потери кабелей между делителем и антеннами. При наладке уровни проверяют замером на антеннах и при необходимости меняют делитель.

Делитель обратим, и сигналы со входов-выходов сложатся на общем порту. Но при сложении некогерентных сигналов каждый теряет то же деление, что и при разделении, а в мостовых делителях часть мощности рассеивается во внутренних резисторах, рассчитанных на меньшую мощность, чем входная.

Поэтому объединять передатчики через делитель можно только в пределах допустимой мощности и с учётом потерь. Для сложения разных полос выгоднее комбайнер, для двух сигналов одной полосы — гибридный мост. Для приёмных трактов сложение через делитель допустимо, если устраивают потери на деление.

Неиспользуемый порт нельзя оставлять открытым: отражение от него возвращается в тракт, ухудшает КСВН и нарушает деление мощности и развязку. На свободный порт ставят согласованную нагрузку того же типа соединителя, рассчитанную на мощность, которая может на него попасть.

Для систем с несколькими несущими нагрузку берут с низкой интермодуляцией — того же класса, что и само устройство. Нагрузки KADAMM с нужными соединителями и мощностью подберём вместе с устройством. Перед отключением ветви сети её порт тоже закрывают нагрузкой, а не оставляют открытым.

Это уровень продуктов интермодуляции третьего порядка относительно несущих. Чем ниже значение в дБн, тем меньше делитель само рождает помех, когда через него проходят несколько мощных несущих разных систем или операторов. Значение получено при условиях испытания, указанных в таблице характеристик, и сравнивать его можно только при тех же условиях.

Интермодуляцию линии определяет худший элемент: соединители, перемычки и нагрузки берут того же класса, соединения затягивают моментным ключом и защищают от влаги. Проверку линии выполняют анализатором PIM после монтажа, до ввода системы в работу. Анализатор PIM подключают к линии вместо базовой станции и проверяют её целиком, вместе с антеннами и всеми соединениями.

Допустимая мощность — 50 Вт. Если через устройство идут несколько несущих, в этот предел должна укладываться их суммарная средняя мощность, а пиковая мощность при совпадении фаз несущих может быть заметно выше средней — запас закладывают именно на неё.

Предел относится к согласованному тракту: при большом КСВН нагрузки часть мощности возвращается и нагревает элементы. Поэтому свободные порты закрывают согласованными нагрузками, а КСВН линии проверяют после монтажа. В аппаратных без кондиционирования запас по мощности увеличивают.

Соединители — QN. Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.

Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.
