Резонаторный комбайнер УКВ и 900 МГц: полосы 156–166, 880–900 и 925–945 МГц, потери ≤1,5 дБ, развязка до ≥85 дБ, 20 Вт на полосу, IP65.

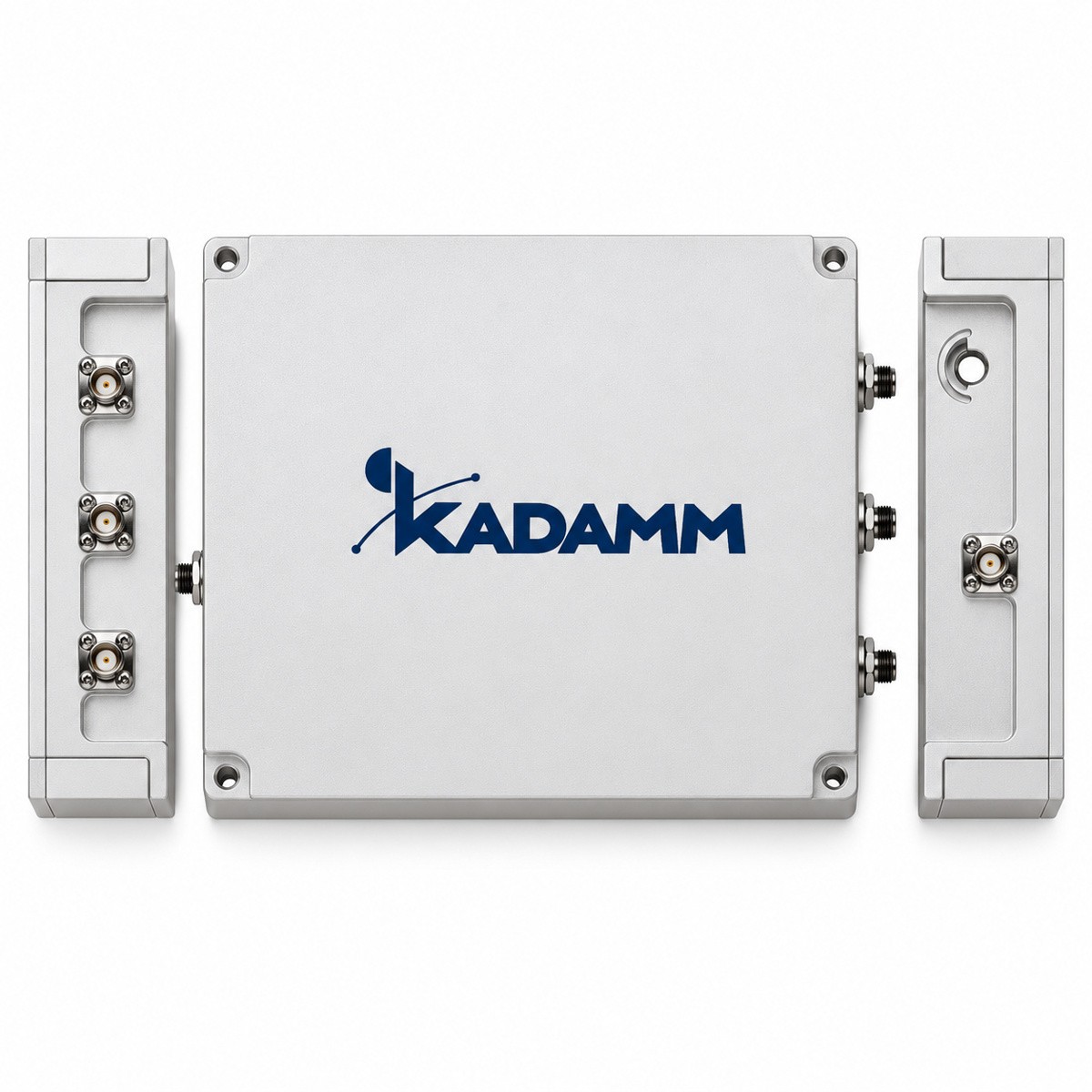

KADAMM КМ-3-21 — комбайнер (многополосный сумматор), полоса 156–166 / 880–900 / 925–945 МГц. Основные данные: вносимое ослабление не более 1,5 дБ; развязка не менее 85 дБ; подавление вне полосы порт 156–166: ≥30 дБ на 880–945 МГц; порт 880–900: ≥30 дБ на 156–166, ≥85 дБ на 925–945 МГц; порт 925–945: ≥85 дБ на 156–900, ≥40 дБ на 960 МГц; соединители — SMA.
Комбайнер (многополосный сумматор) объединяет сигналы разных полос частот в один выход — на общую антенну или распределительную сеть — с помощью частотно-избирательных фильтров: каждый вход пропускает только свою полосу (здесь 3 полосы), остальные отражает обратно в общий узел. Поэтому сигнал проходит с небольшим вносимым ослаблением — не более 1,5 дБ, а не теряет половину мощности, как в гибридном мосте.
Развязка между входами — не менее 85 дБ показывает, какая часть сигнала одной полосы просачивается на вход соседней. Её хватает, чтобы передатчики разных систем не нагружали друг друга и продукты их смешения не попадали обратно в тракты. Плата за малые потери — фиксированные полосы портов: комбайнер подбирают под конкретные диапазоны.
Сопряжение с трактом: возвратные потери не менее 15 дБ; волновое сопротивление 50 Ом; соединители — SMA. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
Конструкция: габариты 158 × 140 × 44 мм, исполнение — IP65, монтаж — 4 сквозных отверстия Ø4,4 мм, рабочая температура −40…+70 °C.
| Параметр | Значение |
|---|---|
| Полосы портов | 156–166 / 880–900 / 925–945 МГц |
| Вносимые потери | ≤1,5 дБ |
| Возвратные потери | ≥15 дБ |
| Развязка | ≥30 дБ между 156–166 и 880–900 МГц; ≥85 дБ между 880–900 и 925–945 МГц |
| Подавление | порт 156–166: ≥30 дБ на 880–945 МГц; порт 880–900: ≥30 дБ на 156–166, ≥85 дБ на 925–945 МГц; порт 925–945: ≥85 дБ на 156–900, ≥40 дБ на 960 МГц |
| Входная мощность | 20 Вт на каждую полосу |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | 158 × 140 × 44 мм |
| Монтаж | 4 сквозных отверстия Ø4,4 мм |
| Исполнение | IP65; ударная нагрузка 20 g (11 мс), вибрация 20 g (5–200 Гц) |
| Температура эксплуатации | −40…+70 °C |
| Температура хранения | −50…+90 °C |
| Масса | уточняйте у менеджера |
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|
| KADAMM КМ-3-21 | 156–166 / 880–900 / 925–945 | ≤1,5 | ≥30 / ≥85 | 20 на полосу |
Другие разъёмы, полосы и исполнения — уточняйте у менеджера.
Комбайнеры ставят на сайтах базовых станций, чтобы несколько диапазонов работали через одну антенну и один фидер, и на входе систем внутреннего покрытия, где сигналы операторов и систем сводятся в общую распределительную сеть.
Один и тот же прибор работает в обе стороны: на передачу он объединяет, на приём — разделяет полосы по своим портам. Мультиплексоры с узкими полосами разделяют каналы радиосвязи и служб в общем тракте.
Полосы портов. Каждая система — в полосу своего порта: 156–166 / 880–900 / 925–945 МГц.
Защитные интервалы. Между полосами соседних портов нужен частотный разнос — смотрите полосы в таблице.
Соединители. SMA — ответная часть того же типа, без переходников.
Изделие выбранного исполнения, паспорт.
| Параметр | КМ-3-21 | КМ-3-20 | КМ-6-04 | ДМ-140/500 | НО-140/500 | ДМ-694/3800 | НО-694/3800 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 156–166 / 880–900 / 925–945 МГц | 694–960 / 1427–1518 / 1710–2700 МГц | 758–4200 МГц | 140–500 МГц | 140–500 МГц | 694–3800 МГц | 694–3800 МГц |
| Тип | комбайнер | комбайнер | комбайнер | делитель | ответвитель | делитель | ответвитель |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Комбайнер разделяет сигналы по частоте: каждая полоса проходит со своего входа с малым вносимым ослаблением (не более 1,5 дБ). Гибридный мост частоту не различает и делит мощность пополам, поэтому на каждую несущую теряется 3 дБ, если второй выход закрыт нагрузкой.
Зато мост объединяет сигналы одной полосы, чего комбайнер не умеет. Поэтому для разных диапазонов берут комбайнер, а для двух операторов в одной полосе — мост; на сложных сайтах их сочетают. Комбайнер и мосты часто стоят вместе в составе POI на входе многооператорской DAS.
Нет: на один порт подают только сигналы его полосы, и два передатчика одной полосы на разные порты не разведёшь — у портов разные частоты. Два сигнала одной полосы сначала объединяют гибридным мостом или канальным комбайнером, а уже потом подают на порт комбайнера.
Если полосы ваших систем не совпадают с полосами портов, пришлите их список — подберём исполнение KADAMM или предложим схему из комбайнера и мостов. Схему объединения выбирают по разносу частот передатчиков и допустимым потерям в тракте; расчёт сделаем по вашим частотам.
Соединители — SMA. Ответную часть кабельной сборки берут того же типа и противоположного пола: к розетке — вилку. Переходники между типами в тракте нежелательны: каждый добавляет вносимое ослабление, отражение и ещё одну точку, где растёт интермодуляция.
Соединители затягивают моментным ключом с усилием, рекомендованным для своего типа, без перекоса кабеля; на улице соединения защищают термоусадкой или лентой. Подберём кабельные сборки KADAMM с нужными соединителями и длиной. Если соединитель изношен или повреждён, его меняют целиком, не ограничиваясь подтяжкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM КМ-3-21, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM КМ-3-21 могут уточняться без уведомления.
Поставляем Комбайнер трёхдиапазонный КАДАММ КМ-3-21 — 156–166 / 880–900 / 925–945 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
