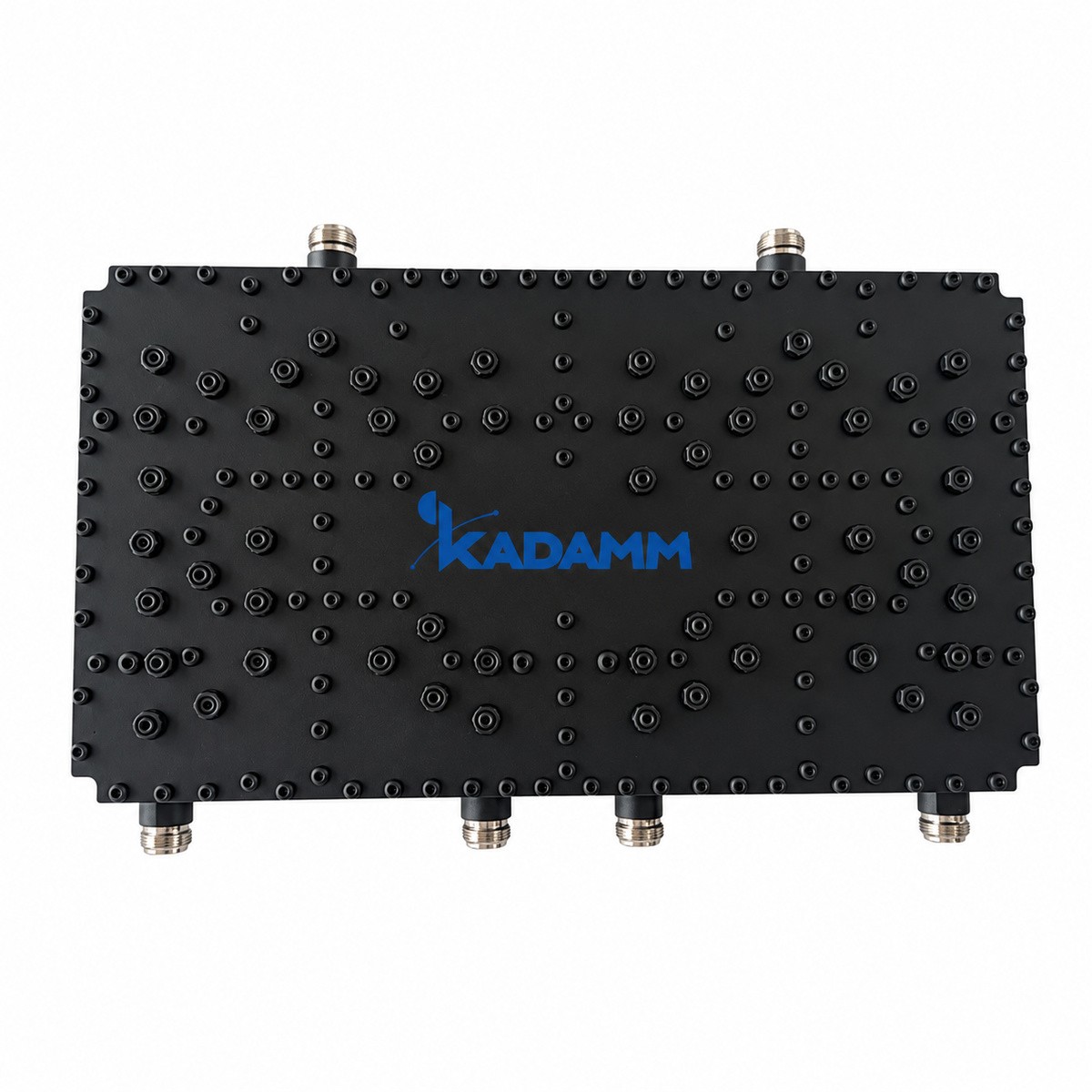

КАДАММ КМ-2-20 — комбайнер (частотно-разделительное устройство): объединяет системы в полосах 703–748 + 758–803 МГц в общий фидер и антенну, вносимые потери ≤1,5 дБ, развязка ≥60 дБ. Мощность 20 Вт средняя на порт (опционально до 50 Вт), разъёмы розетка N, IP60, для помещений. Применение: совмещение систем радиосвязи и операторов в распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Комбайнер КАДАММ КМ-2-20 объединяет системы в полосах 703–748 + 758–803 МГц в общий фидер и антенну — каждая система подключается к своему порту.
Вносимые потери ≤1,5 дБ, развязка между портами ≥60 дБ, КСВН ≤1,30.
Допустимая мощность 20 Вт средняя на порт (опционально до 50 Вт). Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −30 … +70 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 703–748 + 758–803 МГц |
| Вносимые потери | ≤1,5 дБ |
| Развязка между портами | ≥60 дБ |
| КСВН | ≤1,30 |
| Мощность | 20 Вт средняя на порт (опционально до 50 Вт) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +70 °C |
| Исполнение | IP60, для помещений |
| Артикул | Порты | Потери | Развязка | Мощность |
|---|---|---|---|---|
| КАДАММ КМ-2-20 | 703–748 + 758–803 МГц | ≤1,5 дБ | ≥60 дБ | 20 Вт |
КАДАММ КМ-2-20 работает в полосах 703–748 + 758–803 МГц: сети LTE 700 (APT) (диапазоны 3GPP B28/n28). Комбайнер КАДАММ КМ-2-20 объединяет системы 703–748 + 758–803 МГц в общий фидер и одну антенну, развязка между портами ≥60 дБ.
Комплект КАДАММ КМ-2-20: комбайнер с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-2-20 — 703–748 + 758–803 МГц; они перекрывают диапазоны 3GPP B28/n28.
У КАДАММ КМ-2-20 вносимые потери ≤1,5 дБ, развязка между портами ≥60 дБ.
У КАДАММ КМ-2-20 мощность 20 Вт средняя на порт (опционально до 50 Вт), КСВН ≤1,30.
У КАДАММ КМ-2-20 разъёмы розетка N, исполнение IP60, для помещений, рабочая температура −30 … +70 °C.
У КАДАММ КМ-2-20: диапазоны портов 703–748 + 758–803 МГц, мощность 20 Вт средняя на порт (опционально до 50 Вт). У КАДАММ КМ-4-08: диапазоны портов 1965–1980 + 2155–2170 + 2500–2570 + 2620–2690 МГц, мощность 50 Вт (непрерывная).
Мост складывает сигналы одной полосы и теряет на этом мощность. Комбайнер разделяет системы по частоте — 703–748 + 758–803 МГц — и теряет только ≤1,5 дБ.
Гарантия на КАДАММ КМ-2-20 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер двухдиапазонный КАДАММ КМ-2-20 — 703–748 + 758–803 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
