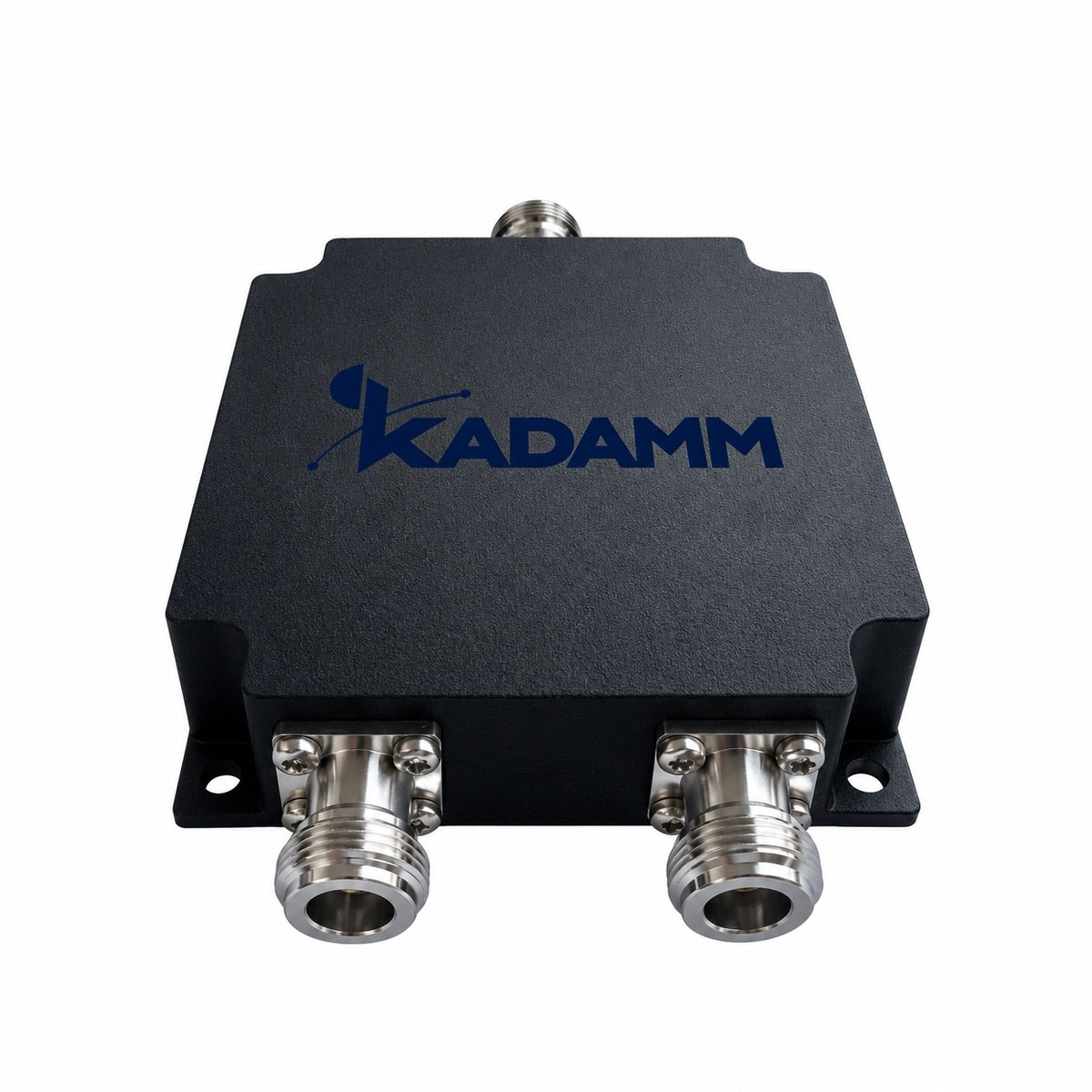

КАДАММ КМ-2-21 — комбайнер (частотно-разделительное устройство): объединяет системы в полосах DC–108 + 150–960 МГц в общий фидер и антенну, вносимые потери ≤1,0 дБ. Мощность 100 Вт (порт DC–108 МГц), 25 Вт (порт 150–960 МГц), разъёмы розетка N, IP60, для помещений. Применение: совмещение систем радиосвязи и операторов в распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Комбайнер КАДАММ КМ-2-21 объединяет системы в полосах DC–108 + 150–960 МГц в общий фидер и антенну — каждая система подключается к своему порту.
Вносимые потери ≤1,0 дБ, подавление ≥50 дБ между полосами, возвратные потери ≥18 дБ.
Допустимая мощность 100 Вт (порт DC–108 МГц), 25 Вт (порт 150–960 МГц). Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −40 … +85 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | DC–108 + 150–960 МГц |
| Вносимые потери | ≤1,0 дБ |
| Подавление / развязка | ≥50 дБ между полосами |
| Возвратные потери | ≥18 дБ |
| Мощность | 100 Вт (порт DC–108 МГц), 25 Вт (порт 150–960 МГц) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −40 … +85 °C |
| Исполнение | IP60, для помещений |
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| КАДАММ КМ-2-21 | DC–108 + 150–960 МГц | ≤1,0 дБ | 25 Вт |
КАДАММ КМ-2-21 работает в полосах DC–108 + 150–960 МГц: сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8); морская УКВ-связь (156–162 МГц); радиосвязь 300–344 МГц; TETRA для экстренных и оперативных служб (380–400 МГц). Комбайнер КАДАММ КМ-2-21 объединяет системы DC–108 + 150–960 МГц в общий фидер и одну антенну.
Комплект КАДАММ КМ-2-21: комбайнер с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-2-21 — DC–108 + 150–960 МГц; они перекрывают диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8.
У КАДАММ КМ-2-21 вносимые потери ≤1,0 дБ, подавление / развязка ≥50 дБ между полосами.
У КАДАММ КМ-2-21 мощность 100 Вт (порт DC–108 МГц), 25 Вт (порт 150–960 МГц), возвратные потери ≥18 дБ.
У КАДАММ КМ-2-21 разъёмы розетка N, исполнение IP60, для помещений, рабочая температура −40 … +85 °C.
У КАДАММ КМ-2-21: диапазоны портов DC–108 + 150–960 МГц, вносимые потери ≤1,0 дБ, мощность 100 Вт (порт DC–108 МГц), 25 Вт (порт 150–960 МГц). У КАДАММ КМ-3-10: диапазоны портов 88–174 + 380–510 + 760–870 МГц, вносимые потери ≤0,5 дБ (88–174 МГц), ≤0,6 дБ (380–510 МГц), мощность 50 Вт средняя на порт.
Мост складывает сигналы одной полосы и теряет на этом мощность. Комбайнер разделяет системы по частоте — DC–108 + 150–960 МГц — и теряет только ≤1,0 дБ.
Гарантия на КАДАММ КМ-2-21 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер двухдиапазонный КАДАММ КМ-2-21 — DC–108 + 150–960 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
