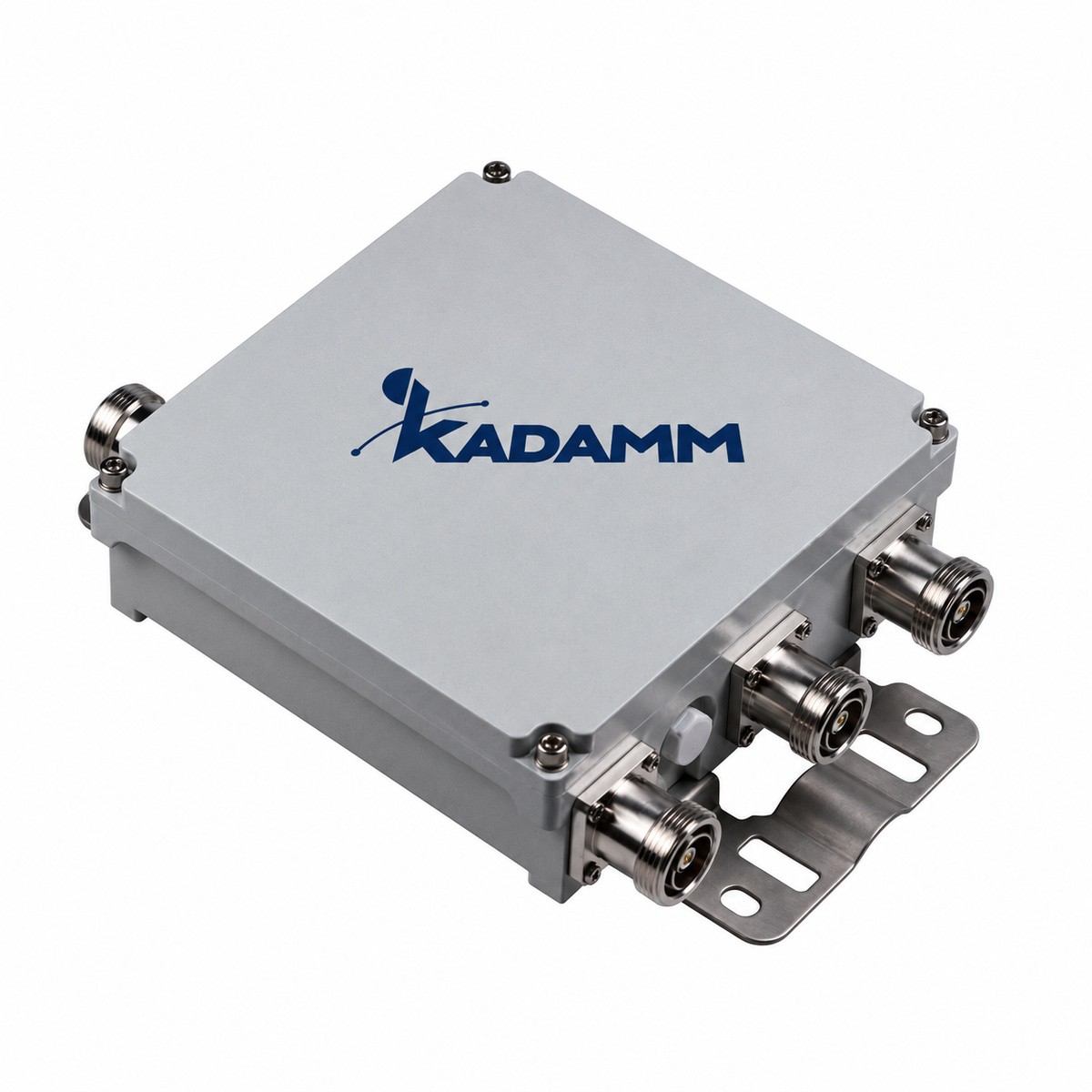

КАДАММ КМ-3-11 — комбайнер (частотно-разделительное устройство): объединяет системы в полосах 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц в общий фидер и антенну, вносимые потери ≤0,5 дБ, развязка ≥43 дБ, интермодуляция ≤−161 дБн при 2×43 дБм. Мощность 250 Вт средняя, 3000 Вт пиковая, разъёмы розетка 4.3-10, IP67, помещение и улица. Применение: совмещение систем радиосвязи и операторов в распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Комбайнер КАДАММ КМ-3-11 объединяет системы в полосах 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц в общий фидер и антенну — каждая система подключается к своему порту.
Вносимые потери ≤0,5 дБ, развязка между портами ≥43 дБ, возвратные потери ≥18 дБ, интермодуляция ≤−161 дБн при 2×43 дБм.
Допустимая мощность 250 Вт средняя, 3000 Вт пиковая. Соединители розетка 4.3-10, волновое сопротивление 50 Ом, рабочая температура −45 … +65 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥43 дБ |
| Возвратные потери | ≥18 дБ |
| PIM3 | ≤−161 дБн при 2×43 дБм |
| Мощность | 250 Вт средняя, 3000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| DC | проход по всем портам, до 3 А |
| Грозозащита | 5 кА, 8/20 мкс |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −45 … +65 °C |
| Исполнение | IP67, помещение и улица |
| Масса | 2,6 кг |
| Артикул | Порты | Потери | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|
| КАДАММ КМ-3-11 | 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц | ≤0,5 дБ | ≥43 дБ | ≤−161 дБн | 250 Вт |
КАДАММ КМ-3-11 работает в полосах 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц: сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Комбайнер КАДАММ КМ-3-11 объединяет системы 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц в общий фидер и одну антенну, развязка между портами ≥43 дБ.
Комплект КАДАММ КМ-3-11: комбайнер с разъёмами розетка 4.3-10 в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-3-11 — 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц; они перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78.
У КАДАММ КМ-3-11 вносимые потери ≤0,5 дБ, развязка между портами ≥43 дБ.
У КАДАММ КМ-3-11 мощность 250 Вт средняя, 3000 Вт пиковая, PIM3 ≤−161 дБн при 2×43 дБм, возвратные потери ≥18 дБ.
У КАДАММ КМ-3-11 разъёмы розетка 4.3-10, исполнение IP67, помещение и улица, масса 2,6 кг, рабочая температура −45 … +65 °C.
У КАДАММ КМ-3-11: диапазоны портов 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц, развязка между портами ≥43 дБ, PIM3 ≤−161 дБн при 2×43 дБм, мощность 250 Вт средняя, 3000 Вт пиковая. У КАДАММ КМ-2-24: диапазоны портов 68–490 + 698–3800 МГц, развязка между портами ≥30 дБ, PIM3 ≤−153 дБн при 2×43 дБм, мощность 200 Вт средняя на порт.
Мост складывает сигналы одной полосы и теряет на этом мощность. Комбайнер разделяет системы по частоте — 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц — и теряет только ≤0,5 дБ.
Гарантия на КАДАММ КМ-3-11 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер трёхдиапазонный КАДАММ КМ-3-11 — 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
