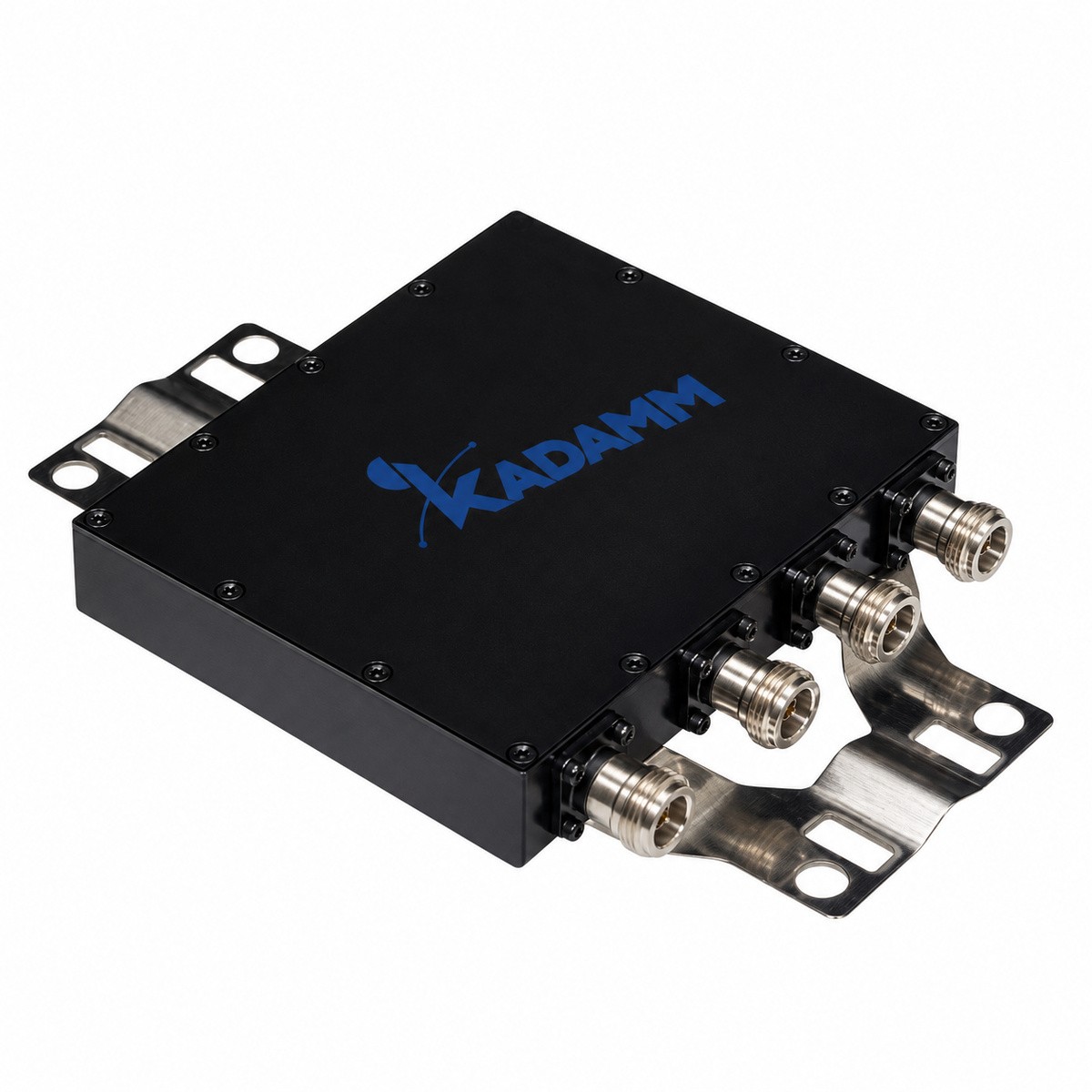

КАДАММ КМ-3-10 — комбайнер (частотно-разделительное устройство): объединяет системы в полосах 88–174 + 380–510 + 760–870 МГц в общий фидер и антенну, вносимые потери ≤0,5 дБ (88–174 МГц), ≤0,6 дБ (380–510 МГц), развязка ≥50 дБ между полосами. Мощность 50 Вт средняя на порт, разъёмы розетка N, IP67, помещение и улица. Применение: совмещение систем радиосвязи и операторов в распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Комбайнер КАДАММ КМ-3-10 объединяет системы в полосах 88–174 + 380–510 + 760–870 МГц в общий фидер и антенну — каждая система подключается к своему порту.
Вносимые потери ≤0,5 дБ (88–174 МГц), ≤0,6 дБ (380–510 МГц), развязка между портами ≥50 дБ между полосами, возвратные потери ≥18 дБ.
Допустимая мощность 50 Вт средняя на порт. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −40 … +85 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 88–174 + 380–510 + 760–870 МГц |
| Вносимые потери | ≤0,5 дБ (88–174 МГц), ≤0,6 дБ (380–510 МГц) |
| Развязка между портами | ≥50 дБ между полосами |
| Возвратные потери | ≥18 дБ |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −40 … +85 °C |
| Исполнение | IP67, помещение и улица |
| Масса | 0,8 кг |
| Артикул | Порты | Потери | Развязка | Мощность |
|---|---|---|---|---|
| КАДАММ КМ-3-10 | 88–174 + 380–510 + 760–870 МГц | ≤0,6 дБ | ≥50 дБ | 50 Вт |
КАДАММ КМ-3-10 работает в полосах 88–174 + 380–510 + 760–870 МГц: сети LTE-450, LTE 800 (диапазоны 3GPP B31/n31, B20/n20); авиационная связь VHF (118–137 МГц); профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы); TETRA для экстренных и оперативных служб (380–400 МГц). Комбайнер КАДАММ КМ-3-10 объединяет системы 88–174 + 380–510 + 760–870 МГц в общий фидер и одну антенну, развязка между портами ≥50 дБ между полосами.
Комплект КАДАММ КМ-3-10: комбайнер с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-3-10 — 88–174 + 380–510 + 760–870 МГц; они перекрывают диапазоны 3GPP B31/n31, B20/n20.
У КАДАММ КМ-3-10 вносимые потери ≤0,5 дБ (88–174 МГц), ≤0,6 дБ (380–510 МГц), развязка между портами ≥50 дБ между полосами.
У КАДАММ КМ-3-10 мощность 50 Вт средняя на порт, возвратные потери ≥18 дБ.
У КАДАММ КМ-3-10 разъёмы розетка N, исполнение IP67, помещение и улица, масса 0,8 кг, рабочая температура −40 … +85 °C.
У КАДАММ КМ-3-10: диапазоны портов 88–174 + 380–510 + 760–870 МГц, вносимые потери ≤0,5 дБ (88–174 МГц), ≤0,6 дБ (380–510 МГц), развязка между портами ≥50 дБ между полосами. У КАДАММ КМ-2-22: диапазоны портов 136–174 + 380–520 МГц, вносимые потери ≤0,7 дБ, развязка между портами ≥50 дБ.
Мост складывает сигналы одной полосы и теряет на этом мощность. Комбайнер разделяет системы по частоте — 88–174 + 380–510 + 760–870 МГц — и теряет только ≤0,5 дБ (88–174 МГц), ≤0,6 дБ (380–510 МГц).
Гарантия на КАДАММ КМ-3-10 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер трёхдиапазонный КАДАММ КМ-3-10 — 88–174 + 380–510 + 760–870 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
