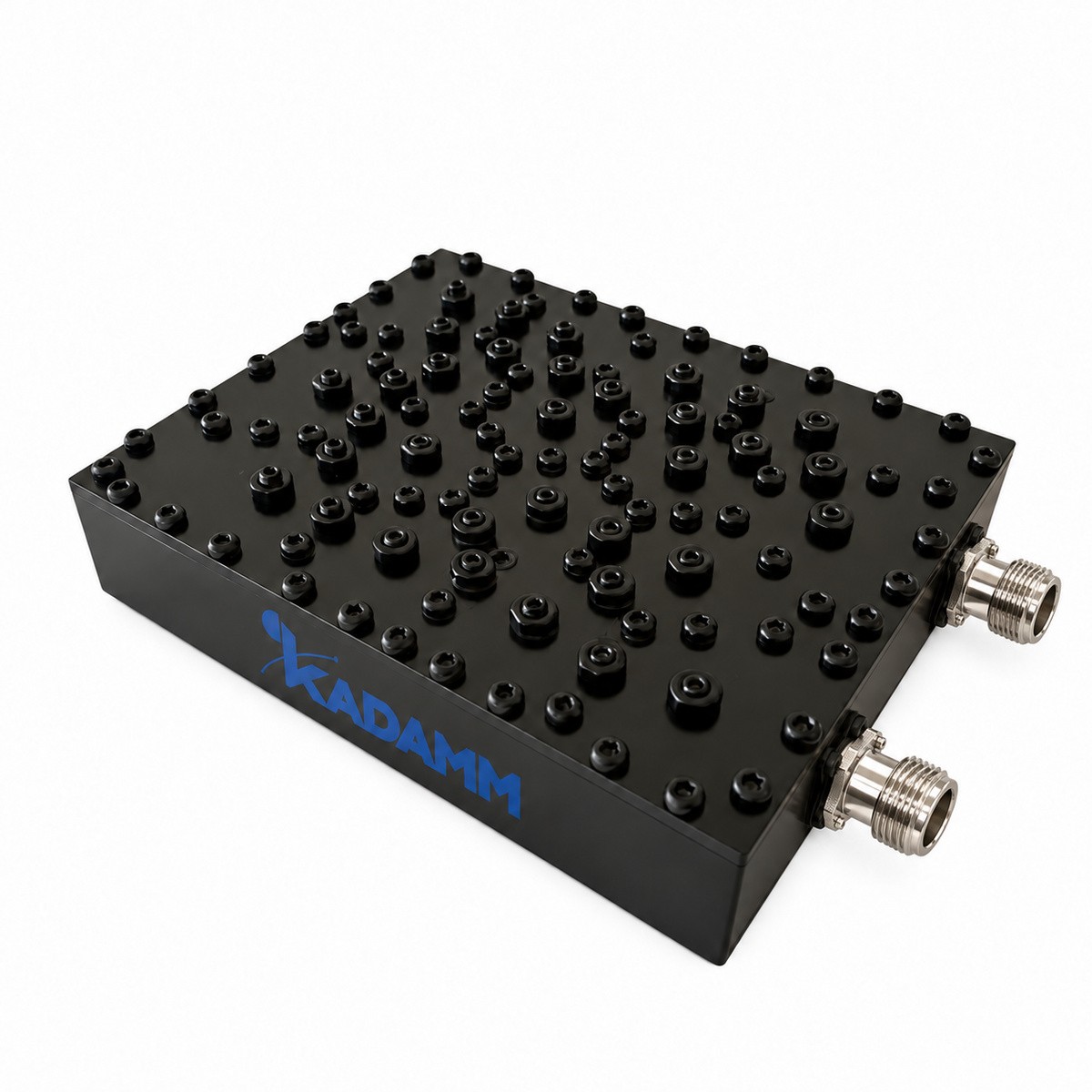

КАДАММ КМ-2-23 — комбайнер (частотно-разделительное устройство): объединяет системы в полосах 151–162 + 450–468 МГц в общий фидер и антенну, вносимые потери ≤2,0 дБ. Мощность 30 Вт (непрерывная), разъёмы розетка N. Применение: совмещение систем радиосвязи и операторов в распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Комбайнер КАДАММ КМ-2-23 объединяет системы в полосах 151–162 + 450–468 МГц в общий фидер и антенну — каждая система подключается к своему порту.
Вносимые потери ≤2,0 дБ, подавление порт 151–162 МГц: ≥60 дБ на DC–80 МГц, ≥40 дБ на 88–108 МГц, ≥20 дБ на 136 МГц, ≥30 дБ на 174–240 МГц, ≥60 дБ на 380–512 МГц, ≥40 дБ на 698–960 МГц; порт 450–468 МГц: ≥60 дБ на DC–240 МГц, ≥30 дБ на 380–440 МГц, ≥40 дБ на 480–512 МГц, ≥50 дБ на 698–960 МГц, ≥30 дБ на 1000–2000 МГц, возвратные потери ≥20 дБ.
Допустимая мощность 30 Вт (непрерывная). Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −30 … +60 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 151–162 + 450–468 МГц |
| Вносимые потери | ≤2,0 дБ |
| Подавление / развязка | порт 151–162 МГц: ≥60 дБ на DC–80 МГц, ≥40 дБ на 88–108 МГц, ≥20 дБ на 136 МГц, ≥30 дБ на 174–240 МГц, ≥60 дБ на 380–512 МГц, ≥40 дБ на 698–960 МГц; порт 450–468 МГц: ≥60 дБ на DC–240 МГц, ≥30 дБ на 380–440 МГц, ≥40 дБ на 480–512 МГц, ≥50 дБ на 698–960 МГц, ≥30 дБ на 1000–2000 МГц |
| Возвратные потери | ≥20 дБ |
| Мощность | 30 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| КАДАММ КМ-2-23 | 151–162 + 450–468 МГц | ≤2,0 дБ | 30 Вт |
КАДАММ КМ-2-23 работает в полосах 151–162 + 450–468 МГц: сети LTE-450 (диапазоны 3GPP B31/n31); морская УКВ-связь (156–162 МГц). Комбайнер КАДАММ КМ-2-23 объединяет системы 151–162 + 450–468 МГц в общий фидер и одну антенну.
Комплект КАДАММ КМ-2-23: комбайнер с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-2-23 — 151–162 + 450–468 МГц; они перекрывают диапазоны 3GPP B31/n31.
У КАДАММ КМ-2-23 вносимые потери ≤2,0 дБ, подавление / развязка порт 151–162 МГц: ≥60 дБ на DC–80 МГц, ≥40 дБ на 88–108 МГц, ≥20 дБ на 136 МГц, ≥30 дБ на 174–240 МГц, ≥60 дБ на 380–512 МГц, ≥40 дБ на 698–960 МГц; порт 450–468 МГц: ≥60 дБ на DC–240 МГц, ≥30 дБ на 380–440 МГц, ≥40 дБ на 480–512 МГц, ≥50 дБ на 698–960 МГц, ≥30 дБ на 1000–2000 МГц.
У КАДАММ КМ-2-23 мощность 30 Вт (непрерывная), возвратные потери ≥20 дБ.
У КАДАММ КМ-2-23 разъёмы розетка N, рабочая температура −30 … +60 °C.
У КАДАММ КМ-2-23: диапазоны портов 151–162 + 450–468 МГц, мощность 30 Вт (непрерывная). У КАДАММ КМ-4-06: диапазоны портов 136–174 и 453–466 + 482–488 + 506–511 + 758–869 МГц, мощность 100 Вт средняя на порт.
Мост складывает сигналы одной полосы и теряет на этом мощность. Комбайнер разделяет системы по частоте — 151–162 + 450–468 МГц — и теряет только ≤2,0 дБ.
Гарантия на КАДАММ КМ-2-23 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер двухдиапазонный КАДАММ КМ-2-23 — 151–162 + 450–468 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
