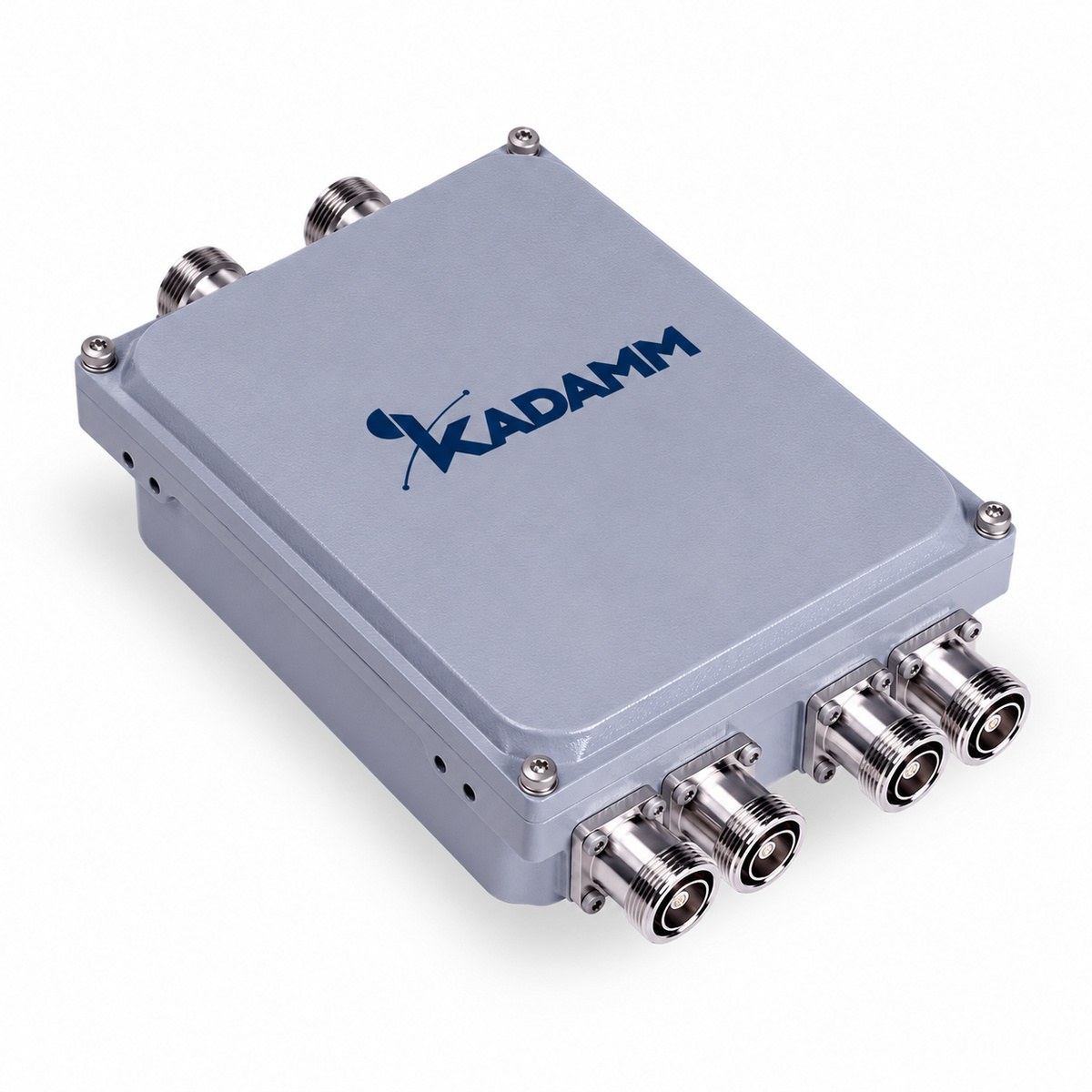

КАДАММ КМ-2-28 — комбайнер (частотно-разделительное устройство): объединяет системы в полосах 1427–2200 + 2300–2690 МГц в общий фидер и антенну, вносимые потери ≤0,3 дБ, развязка ≥50 дБ, интермодуляция ≤−155 дБн при 2×43 дБм. Мощность 200 Вт средняя, разъёмы розетка 4.3-10, IP65, помещение и улица. Применение: совмещение систем радиосвязи и операторов в распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Комбайнер КАДАММ КМ-2-28 объединяет системы в полосах 1427–2200 + 2300–2690 МГц в общий фидер и антенну — каждая система подключается к своему порту.
Вносимые потери ≤0,3 дБ, развязка между портами ≥50 дБ, КСВН ≤1,25, интермодуляция ≤−155 дБн при 2×43 дБм.
Допустимая мощность 200 Вт средняя. Соединители розетка 4.3-10, волновое сопротивление 50 Ом, рабочая температура −20 … +60 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1427–2200 + 2300–2690 МГц |
| Вносимые потери | ≤0,3 дБ |
| Неравномерность в полосе | ≤0,2 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Конфигурация | сдвоенный: два независимых диплексера в одном корпусе (4 входа, 2 выхода) |
| Проход DC / AISG | автоматический: схема определяет наличие питания и AISG и сама выбирает путь |
| Пиковая мощность | 1000 Вт |
| Грозозащита | 10 кА, импульс 10/350 мкс |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −20 … +60 °C |
| Исполнение | IP65, помещение и улица |
| Габариты | 140×120×90 мм |
| Масса | 2,5 кг |
| Артикул | Порты | Потери | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|
| КАДАММ КМ-2-28 | 1427–2200 + 2300–2690 МГц | ≤0,3 дБ | ≥50 дБ | ≤−155 дБн | 200 Вт |
КАДАММ КМ-2-28 работает в полосах 1427–2200 + 2300–2690 МГц: сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Комбайнер КАДАММ КМ-2-28 объединяет системы 1427–2200 + 2300–2690 МГц в общий фидер и одну антенну, развязка между портами ≥50 дБ.
Комплект КАДАММ КМ-2-28: комбайнер с разъёмами розетка 4.3-10 в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-2-28 — 1427–2200 + 2300–2690 МГц; они перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41.
У КАДАММ КМ-2-28 вносимые потери ≤0,3 дБ, развязка между портами ≥50 дБ.
У КАДАММ КМ-2-28 мощность 200 Вт средняя, PIM3 ≤−155 дБн при 2×43 дБм, КСВН ≤1,25.
У КАДАММ КМ-2-28 разъёмы розетка 4.3-10, исполнение IP65, помещение и улица, габариты 140×120×90 мм, масса 2,5 кг, рабочая температура −20 … +60 °C.
У КАДАММ КМ-2-28: диапазоны портов 1427–2200 + 2300–2690 МГц, вносимые потери ≤0,3 дБ, PIM3 ≤−155 дБн при 2×43 дБм, КСВН ≤1,25. У КАДАММ КМ-5-10: диапазоны портов 790–862 + 880–960 + 1710–1880 + 1920–2170 + 2500–2700 МГц, вносимые потери ≤0,5 дБ, PIM3 ≤−160 дБн при 2×43 дБм, КСВН ≤1,22.
Мост складывает сигналы одной полосы и теряет на этом мощность. Комбайнер разделяет системы по частоте — 1427–2200 + 2300–2690 МГц — и теряет только ≤0,3 дБ.
Гарантия на КАДАММ КМ-2-28 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер двухдиапазонный КАДАММ КМ-2-28 — 1427–2200 + 2300–2690 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
