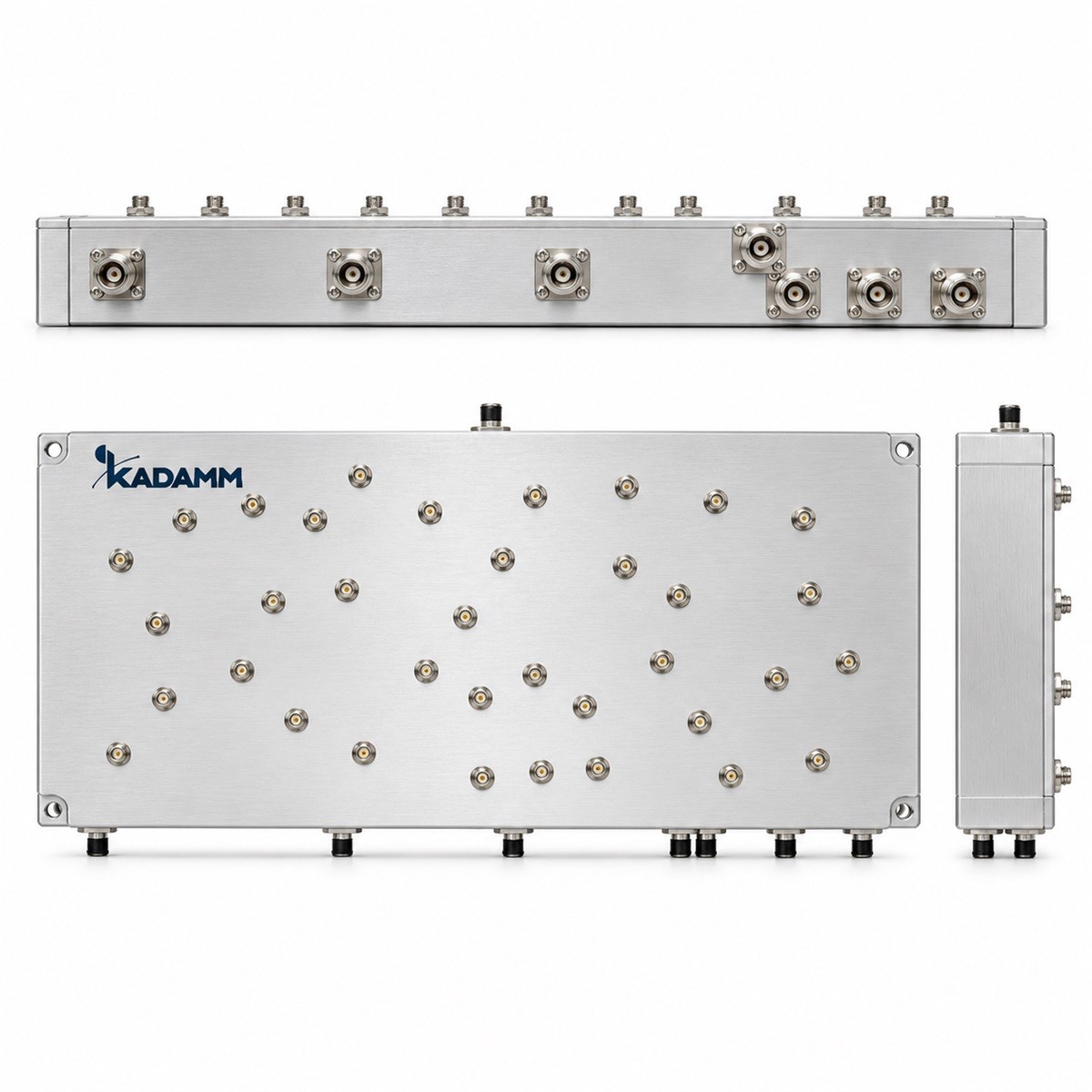

КАДАММ КМ-7-02 — комбайнер (частотно-разделительное устройство): объединяет системы в полосах 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц в общий фидер и антенну, вносимые потери ≤0,8 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,3 дБ (925–960 МГц), ≤1,2 дБ (1710–1785 МГц), ≤1,2 дБ (1805–1880 МГц), ≤1,0 дБ (1920–1980 МГц), ≤0,8 дБ (2300–2690 МГц). Мощность 50 Вт (максимальная), разъёмы розетка SMA. Применение: совмещение систем радиосвязи и операторов в распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Комбайнер КАДАММ КМ-7-02 объединяет системы в полосах 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц в общий фидер и антенну — каждая система подключается к своему порту.
Вносимые потери ≤0,8 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,3 дБ (925–960 МГц), ≤1,2 дБ (1710–1785 МГц), ≤1,2 дБ (1805–1880 МГц), ≤1,0 дБ (1920–1980 МГц), ≤0,8 дБ (2300–2690 МГц), подавление ≥30 дБ, КСВН ≤1,50.
Допустимая мощность 50 Вт (максимальная). Соединители розетка SMA, волновое сопротивление 50 Ом, рабочая температура 0 … +55 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц |
| Вносимые потери | ≤0,8 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,3 дБ (925–960 МГц), ≤1,2 дБ (1710–1785 МГц), ≤1,2 дБ (1805–1880 МГц), ≤1,0 дБ (1920–1980 МГц), ≤0,8 дБ (2300–2690 МГц) |
| Неравномерность в полосе | ≤0,8 дБ |
| Подавление / развязка | ≥30 дБ |
| КСВН | ≤1,50 |
| Мощность | 50 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | 0 … +55 °C |
| Масса | 3 кг |
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| КАДАММ КМ-7-02 | 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц | ≤1,3 дБ | 50 Вт |
КАДАММ КМ-7-02 работает в полосах 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц: сети GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B8/n8, B3/n3, B40/n40, B7/n7, B38/n38, B41/n41). Комбайнер КАДАММ КМ-7-02 объединяет системы 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц в общий фидер и одну антенну.
Комплект КАДАММ КМ-7-02: комбайнер с разъёмами розетка SMA в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-7-02 — 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц; они перекрывают диапазоны 3GPP B8/n8, B3/n3, B40/n40, B7/n7, B38/n38, B41/n41.
У КАДАММ КМ-7-02 вносимые потери ≤0,8 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,3 дБ (925–960 МГц), ≤1,2 дБ (1710–1785 МГц), ≤1,2 дБ (1805–1880 МГц), ≤1,0 дБ (1920–1980 МГц), ≤0,8 дБ (2300–2690 МГц), подавление / развязка ≥30 дБ.
У КАДАММ КМ-7-02 мощность 50 Вт (максимальная), КСВН ≤1,50.
У КАДАММ КМ-7-02 разъёмы розетка SMA, масса 3 кг, рабочая температура 0 … +55 °C.
У КАДАММ КМ-7-02: диапазоны портов 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц, вносимые потери ≤0,8 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,3 дБ (925–960 МГц), ≤1,2 дБ (1710–1785 МГц), ≤1,2 дБ (1805–1880 МГц), ≤1,0 дБ (1920–1980 МГц), ≤0,8 дБ (2300–2690 МГц), мощность 50 Вт (максимальная). У КАДАММ КМ-5-09: диапазоны портов 832–862 + 880–915 + 1550–1785 + 1920–1980 + 2500–2570 МГц, вносимые потери ≤1,4 дБ, мощность 40 Вт (максимальная).
Мост складывает сигналы одной полосы и теряет на этом мощность. Комбайнер разделяет системы по частоте — 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц — и теряет только ≤0,8 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,3 дБ (925–960 МГц), ≤1,2 дБ (1710–1785 МГц), ≤1,2 дБ (1805–1880 МГц), ≤1,0 дБ (1920–1980 МГц), ≤0,8 дБ (2300–2690 МГц).
Гарантия на КАДАММ КМ-7-02 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер семидиапазонный КАДАММ КМ-7-02 — 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
