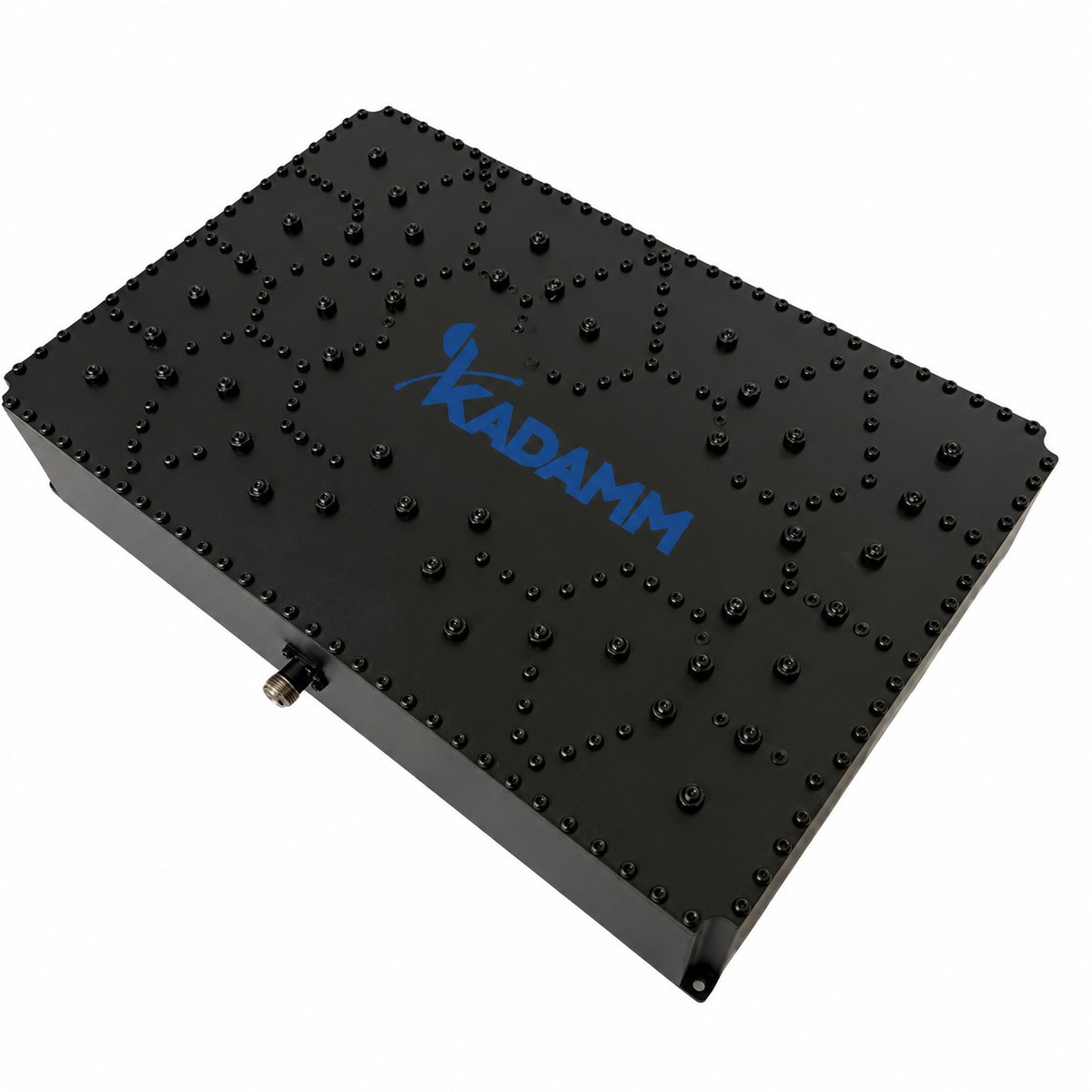

КАДАММ КМ-4-07 — комбайнер (частотно-разделительное устройство): объединяет системы в полосах 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц в общий фидер и антенну, вносимые потери ≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц). Мощность 10 Вт (непрерывная), разъёмы розетка N. Применение: совмещение систем радиосвязи и операторов в распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Комбайнер КАДАММ КМ-4-07 объединяет системы в полосах 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц в общий фидер и антенну — каждая система подключается к своему порту.
Вносимые потери ≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц), подавление порт 1: ≥60 дБ на DC–450 МГц, ≥15 дБ на 460–464 МГц, ≥60 дБ на 480–1000 МГц; порт 2: ≥60 дБ на DC–470 МГц, ≥15 дБ на 483–485 МГц, ≥60 дБ на 490–1000 МГц; порт 3: ≥60 дБ на DC–750 МГц, ≥30 дБ на 763–793 МГц, ≥20 дБ на 806–808 МГц, ≥55 дБ на 824–1000 МГц; порт 4: ≥50 дБ на DC–775 МГц, ≥20 дБ на 801–805 МГц, ≥40 дБ на 846–1000 МГц, возвратные потери ≥20 дБ.
Допустимая мощность 10 Вт (непрерывная). Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −30 … +60 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазоны портов | 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц |
| Вносимые потери | ≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц) |
| Подавление / развязка | порт 1: ≥60 дБ на DC–450 МГц, ≥15 дБ на 460–464 МГц, ≥60 дБ на 480–1000 МГц; порт 2: ≥60 дБ на DC–470 МГц, ≥15 дБ на 483–485 МГц, ≥60 дБ на 490–1000 МГц; порт 3: ≥60 дБ на DC–750 МГц, ≥30 дБ на 763–793 МГц, ≥20 дБ на 806–808 МГц, ≥55 дБ на 824–1000 МГц; порт 4: ≥50 дБ на DC–775 МГц, ≥20 дБ на 801–805 МГц, ≥40 дБ на 846–1000 МГц |
| Возвратные потери | ≥20 дБ |
| Мощность | 10 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| КАДАММ КМ-4-07 | 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц | ≤3,5 дБ | 10 Вт |
КАДАММ КМ-4-07 работает в полосах 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц. Комбайнер КАДАММ КМ-4-07 объединяет системы 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц в общий фидер и одну антенну.
Комплект КАДАММ КМ-4-07: комбайнер с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ КМ-4-07 — 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц.
У КАДАММ КМ-4-07 вносимые потери ≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц), подавление / развязка порт 1: ≥60 дБ на DC–450 МГц, ≥15 дБ на 460–464 МГц, ≥60 дБ на 480–1000 МГц; порт 2: ≥60 дБ на DC–470 МГц, ≥15 дБ на 483–485 МГц, ≥60 дБ на 490–1000 МГц; порт 3: ≥60 дБ на DC–750 МГц, ≥30 дБ на 763–793 МГц, ≥20 дБ на 806–808 МГц, ≥55 дБ на 824–1000 МГц; порт 4: ≥50 дБ на DC–775 МГц, ≥20 дБ на 801–805 МГц, ≥40 дБ на 846–1000 МГц.
У КАДАММ КМ-4-07 мощность 10 Вт (непрерывная), возвратные потери ≥20 дБ.
У КАДАММ КМ-4-07 разъёмы розетка N, рабочая температура −30 … +60 °C.
У КАДАММ КМ-4-07: диапазоны портов 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц, вносимые потери ≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц), мощность 10 Вт (непрерывная). У КАДАММ КМ-4-06: диапазоны портов 136–174 и 453–466 + 482–488 + 506–511 + 758–869 МГц, вносимые потери ≤2,0 дБ, мощность 100 Вт средняя на порт.
Мост складывает сигналы одной полосы и теряет на этом мощность. Комбайнер разделяет системы по частоте — 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц — и теряет только ≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц).
Гарантия на КАДАММ КМ-4-07 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Комбайнер четырёхдиапазонный КАДАММ КМ-4-07 — 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
